OMEGA with Bluefin

OMEGA with Bluefin デジタルミキシングコンソール

オープンプライス

上位機種の優れた音響性能を搭載しながら、小型軽量化を実現。
高い可搬性で活躍の幅を広げる放送用デジタルコンソール。

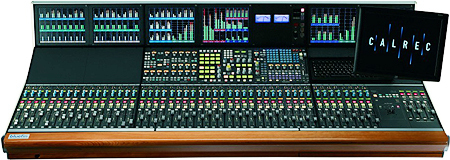

  OMEGA with Bluefin


シンプルかつ精巧に設計されたコントロール・サーフェスや、クラス最高水準のリダンダントシステムなど上位機種譲りの優れた機能を搭載した放送用デジタルコンソールです。小型・軽量化されたコントロール・サーフェスは可搬性に優れ、スタジオ外への持ち出しも可能。CALRECデジタルコンソールの活躍の幅を広げます。



特長

  • 最大56×2レイヤーフェーダー
  • 160系統の信号経路(48ステレオ+64モノ)
  • 2メイン出力(5.1サラウンド、LCRS、ステレオ、モノ)
  • 8グループ出力(5.1サラウンド、ステレオ、モノ)
  • 20AUX出力(最大20モノラルから10ステレオを2チャンネル単位で自由に設定)
  • 48マルチトラック出力
  • 2ワイルドコントロールポット
  • 軽量コンパクトなコンソールデザイン
    ※標準コントロール・サーフェス(40フェーダー):質量約70kg

Bluefin Digital Console Technologyの詳細

ALPHA/SIGMA/OMEGA/ZETA比較表

仕様

デジタル入力
フォーマット AES/EBU(AES 3) 24bit
SPDIF(IEC958 Type 2)信号にも対応
インターフェース 110Ω、トランスバランス、XLR、5Vp-p
75Ω、アンバランス、BNC、1Vp-p
SRC 24bit 全デジタル入力で切り替え可能
SRC THD+N -117dB@1kHz、0.00014%
デジタル出力
フォーマット AES/EBU(AES 3) 24bit
インターフェース 110Ω、トランスバランス、XLR、4Vp-p(110Ω負荷時)
75Ω、アンバランス、BNC、1Vp-p(75Ω負荷時)
アナログ入力(※1)
ADコンバーター 24bit
入力形式 電子バランス
入力インピーダンス マイクゲイン:1kΩ以上
ラインゲイン:10kΩ
感度 マイク/ライン入力カード:+18/-78dB
ライン入力カード:+18/-24dB
S/N比 -126dB(150Ωソース)
歪率 0.003%以下、-1dBFS@1kHz
0.006%以下、-20dBFS@1kHz
0.3%以下、-60dBFS@1kHz
ヘッドルーム(※2) 最大36dB
周波数特性 マイク/ライン入力カード:20Hz~20kHz、+/- 0.5dB
入力CMR(Common Mode Rejection) ライン入力:70dB以上
マイク入力:75dB以上
アナログ出力(※3)
DAコンバーター 24bit
出力形式 電子バランス
出力インピーダンス 40Ω以下
歪率 0.006%以下、-1dBFS@1kHz
0.003%以下、-20dBFS@1kHz
0.3%以下、-60dBFS@1kHz
周波数特性 20Hz~20kHz 、+/- 0.25dB
パフォーマンス
デジタル入力~デジタル出力(AES/EBU)歪率 0.002%以下、-1dBFS、20Hz~10kHz
デジタル入力~デジタル出力(SRC)歪率 0.0002%以下、-1dBFS、20Hz~10kHz
アナログ入力~アナログ出力、周波数特性 20Hz~20kHz、+/- 0.5dB
シンク(※4)
48kHzシンク NTSC/PALビデオ
TTLワードシンク
AES/EBUデジタル入力に同期
内部シンク
(※1) アナログ入力0dBFSは+28、+24、+22、+20、+18または+15dBuにプリセット可能。
(※2) アナログ入力のプリフェーダーヘッドルームは+24~+36dBの間を2dBステップで調節可能。
(※3) アナログ出力0dBFSは入力設定を1kΩ以上に適合。
(※4) 内部シンクに加え、最大5個の外部シンクソースをプリセット可能。一つ目のソースが使用不可となった場合、次のソースへ自動切り替え。
