DiGiCo Console integration
　Version: 1.4.0　

DiGiCoコンソールとの連携
transform.engine v1.4.0より、V2025以降のDiGiCoコンソールとtransform.engineをネットワーク経由で同期できるようになりました。対応機能は以下の通りです：
  • コンソールのタッチスクリーンを使ったプラグインの表示と操作。プラグインが対応している場合は、タッチ＆ターンも可能です。
  • スナップショットの同期： コンソール上でスナップショットが作成または起動されると、transform.engineもそれに追従します。
  • セッションの同期： コンソールでセッションがロードされると、関連するショーファイルがtransform.engineにロードされます。
transform.engine自体には、連携を構成するための設定はありません。コンソールでの連携設定方法については、  DiGiCoのドキュメント をご参照ください。



注意点
連携機能を使用する際は、以下の点に注意してください：

  • 連携機能を使用してプラグインを表示・操作する場合、Danteパッチを一対一にする必要があります。コンソールのAudio IOインターフェースのチャンネル1を、transform.engineのDante 1にパッチする必要があります。
  • 同期はコンソールからtransform.engineへの一方通行です。transform.clientソフトウェアを使用して行われた変更は、コンソールに同期されません。transform.engineはコンソールをコントロールすることはできません。
  • スナップショットでの同期を使用する場合、コンソールはtransform.engine上に 「Digico 」cuelistを作成します。コンソールにこのリストを使用させ、手動で変更しないでください。そうでない場合、同期が中断される可能性があります。
  • 一度にスナップショット/セッション同期を使用できるコンソールは1つだけです。1つのエンジンをコンソール間で共有している場合、スナップショット/セッション同期を有効にするのは2つのコンソールのうち1つだけにしてください。
  • ネットワークのIPアドレスを設定する際、プライマリとセカンダリ、プライマリとコントロールの非連結など複数のネットワークを使用する場合は、各ネットワークのサブネットが重複しないようにしてください。
    　例）
           Dante Primaryには  192.168.1.0/24  、
           Dante Secondaryには  192.168.2.0/24  、
           コントロールには  192.168.3.0/24  を使用。





設定方法
様々な接続設定が可能な便利なセットアップガイドをご用意しました。

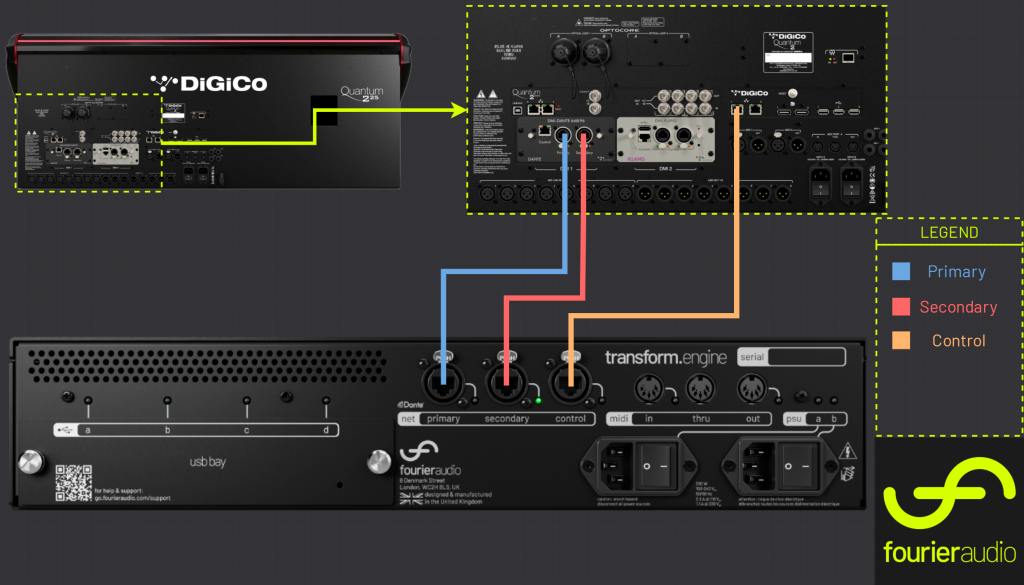

Point to Point (分離型)
このシステムは、transform.engineとDiGiCoコンソールを連携させる、シンプルなpoint-to-pointの構成です。このセットアップでは、Q225コンソールが1台のtransform.engineに直接リンクされ、合理的で効率的なワークフローを提供します。この連携により、DSPリソースへのシームレスなアクセスが可能となり、リアルタイム・プロセッシングと低レイテンシーの操作が実現します。制御ネットワークとDanteネットワークは分離されたままであり、シンプルなネットワーク構成を実現しています。このセットアップは、Q225とtransform.engine間のダイレクトかつハイパフォーマンスな接続となっており、コンパクトかつパワフルなプロセッシングを必要とする会場やプロダクションに理想的です。

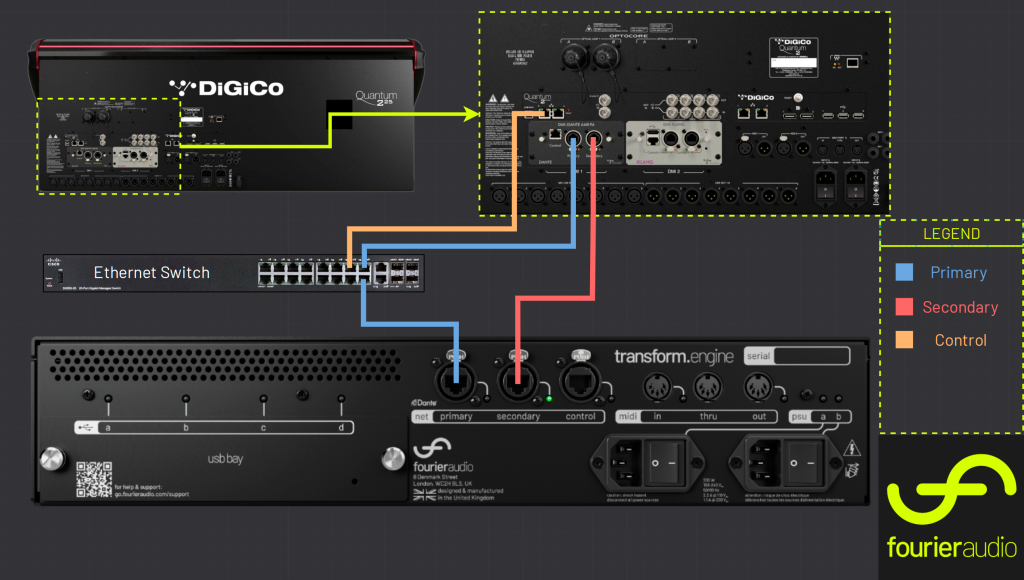

Point to Point（結合型）
このシステムはtransform.engineとDiGiCo Q225コンソールを組み合わせたシンプルなシングルコンソールのセットアップです。1台のtransform.engineがコンソールに直接リンクされ、コントロールとDanteは同じネットワーク上で動作します。この構成により、Console Integrationへのシームレスなアクセスを維持したまま導入が簡素化され、最小限のレイテンシーでリアルタイムにプロセッシングが可能になります。コントロールとDanteの両方で統一されたネットワークを共有することで、インフラの複雑さを軽減し、シンプルで高性能なオーディオプロセッシングのワークフローが必要とされる環境にとって、効率的なソリューションとなっています。

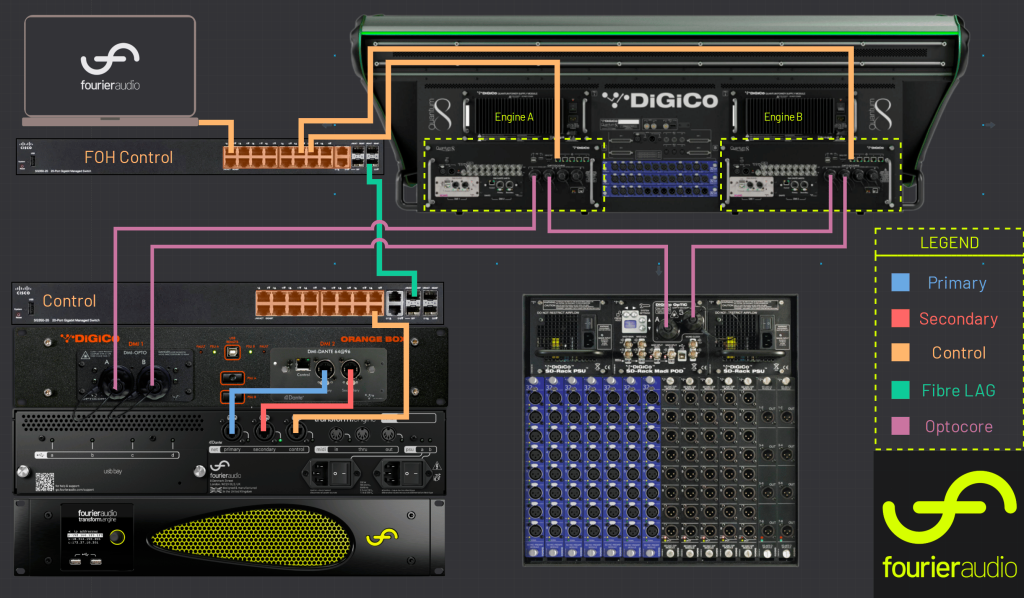

デュアルエンジン
このシステムでは、transform.engineがデュアルエンジンコンソールの両方のエンジンで共有されます。Optocore-Danteコンバーター（DiGiCo Orange Box）を使用して、transform.engineをOptocoreループに挿入し、両エンジン間でシームレスな 操作と接続を可能にします。コントロールネットワークは、DiGiCoコンソールを連携させるための分散ネットワーク構成で送信されます。この構成により、エンジニアはエンジンを切り替えても、transform.engineコンソールの連携を維持することができます。この例では、2台のスイッチでファイバーLAGを使用していますが、これは必須ではありません。

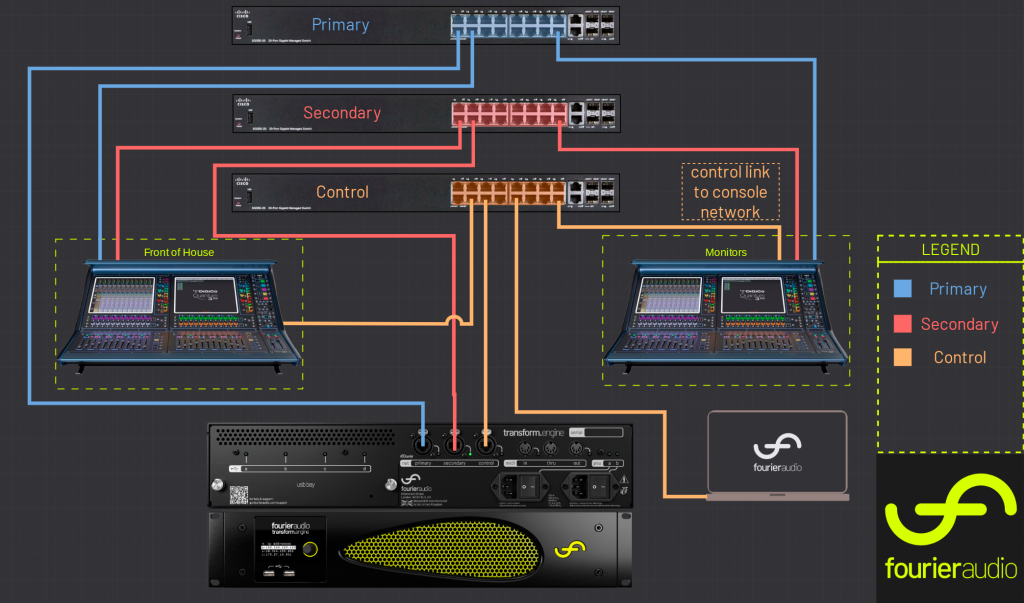

デュアル・コンソール
このシステムでは、1台のtransform.engineをフロント・オブ・ハウス(FOH)とモニター(Mons)で共有し、モニター・コンソールには共有ラックを配置します。コントロールとDanteは別々のネットワーク上で動作するため、独立したコントロールパスを維持しながら、信頼性の高い低レイテンシーのオーディオ伝送を実現します。マルチキャストや同様のネットワークプロトコルを使用する場合は、適切なネットワークセグメンテーションにより干渉を防ぎ、効率的なデータ分配を実現します。transform.engineは集中処理を行うため、FOHとMonsの両エンジニアは、分離されたネットワークセグメント上のアプリケーションを介して、1つのtransform.clientを同時に操作することができます。この構成により、DSPリソースを最適化し、ハードウェアの冗長性を最小限に抑え、ネットワークの混雑やコントロール上の衝突のないシームレスな運用を実現します。

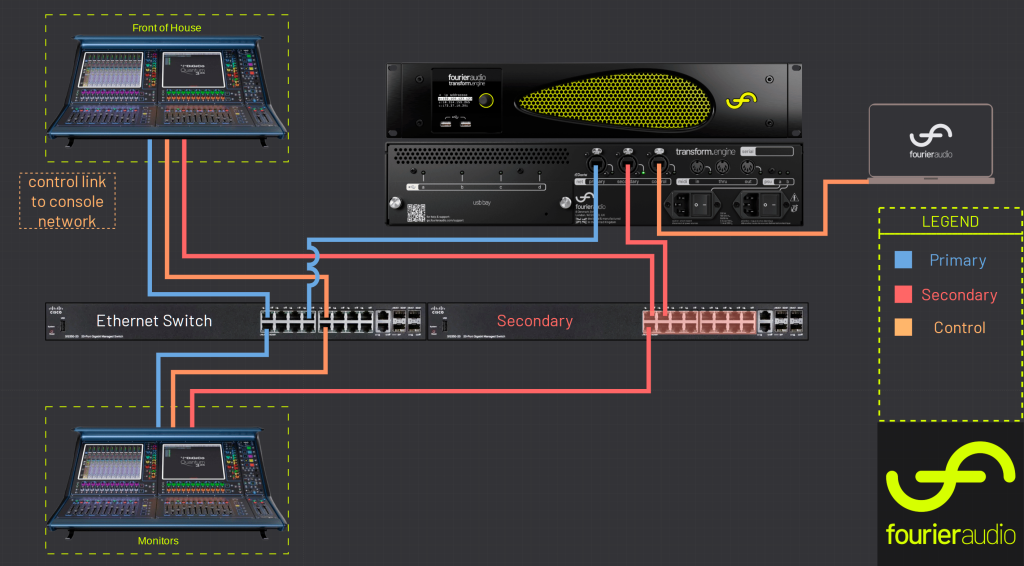

デュアル・コンソール（集約型コントロール・ネットワーク）
このシステムでは、1台のtransform.engineをフロント・オブ・ハウス(FOH)とモニター(Mons)で共有し、モニター・コンソールには共有ラックを配置します。コントロールとDanteは別々のネットワーク上で動作するため、独立したコントロールパスを維持しながら、信頼性の高い低レイテンシーのオーディオ伝送を実現します。transform.engineは集中処理を行うため、FOHとモニターの両エンジニアは、分離されたネットワークセグメント上の専用コントロールサーフェスから1つのtransform.clientを同時に操作することができます。この構成により、DSPリソースを最適化し、ハードウェアの冗長性を最小限に抑え、ネットワークの混雑やコントロール上の衝突のないシームレスな運用を実現します。
VLANは動作していませんが、このシステムのデバイスは共有ネットワークトラフィックを使用することができます。
