LA4
 LA4 　　　※完了品

  LA4
※クリックすると拡大できます。


  • 2-Wayフルレンジのラインアレイ・モジュール。超軽量モデルで幅も50cmとコンパクト。狭いスペースにも設置可能。
  • 4台～最大40台を連結可能。状況に応じたシステムを構築できるため、卓越した明瞭度と再現性の高いサウンドを求められるあらゆるシーンに対応。
  • 5インチの超低歪率低域ドライバー2基と4インチの平面波ドライバー（Planar wave driver）を搭載。
  • コンパレータ―内蔵アンプ“LINUS10”と一緒に使用します。

システム

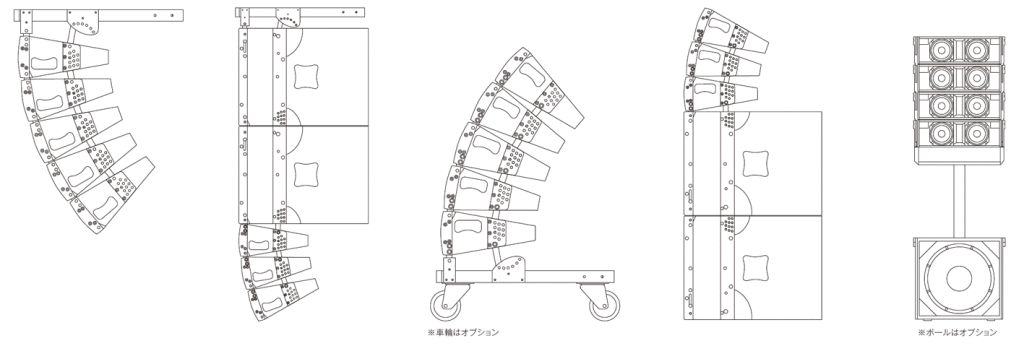

LA4 システム例
※クリックすると拡大できます。

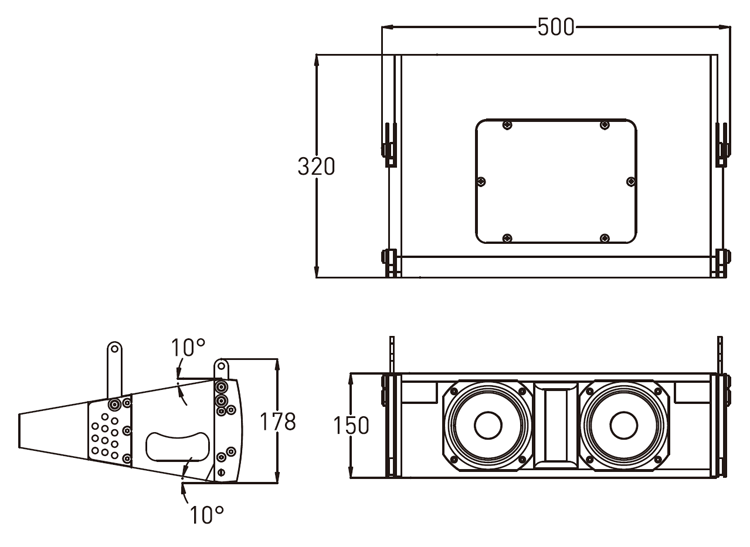

LA4 寸法図 ※クリックすると拡大できます。
  LA4
形式 2-Way ラインアレイ・モジュール
連結台数 4～40台
周波数特性 60Hz～20kHz（－3dB）
許容入力（AES） 250W
感度（1W/1m） 低域 ： 94dB　 高域 ： 113dB
最大音圧 低域 ： 124dB　高域 ： 142dB　
カバレージ角 水平 ： 110°　垂直 ： アレイ構成による
ドライバー構成 低域 ： 2×5”ネオジム磁石採用
　　　1.5”（38mm）ボイスコイル、2×125W（AES）
高域 ： 1×4”（101.6mm）平面波ドライバー、ネオジム磁石採用
　　　1.75”（44.4mm）ボイスコイル、80W（AES）
クロスオーバー 1.3kHz、パッシブ
入力コネクター 2×Neutrik™ NL4MP
公称インピーダンス 16Ω
エンクロージャー 形状 ： 台形、10°
素材 ： 合板
仕上げ 黒
フライング金具 製品に含む
寸法（W×H×D） 500×178×320mm（フライング金具含む）
質量 9.7kg

システムパフォーマンス
アレイ 周波数特性（－3dB） 最大カバレージ（－6dB）
 最大出力（ピーク）
1台 60Hz～20kHz 110°×10°
 124dB
4台 60Hz～20kHz 110°×（10°～40°）
 136dB
8台 58Hz～20kHz 110°×（10°～80°）
 142dB

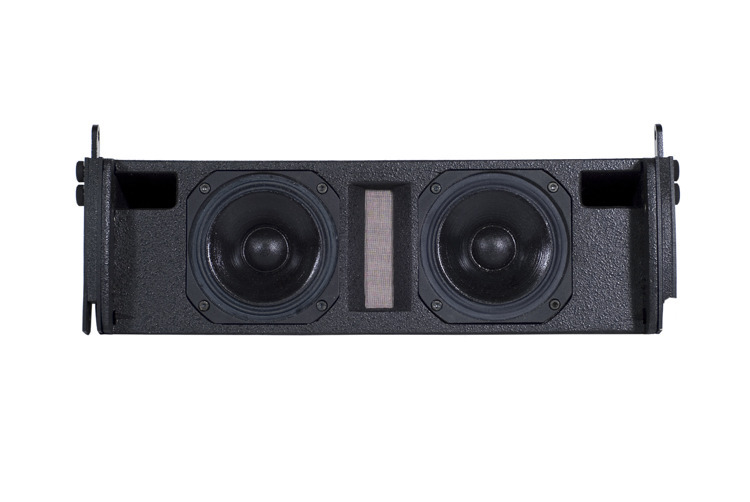

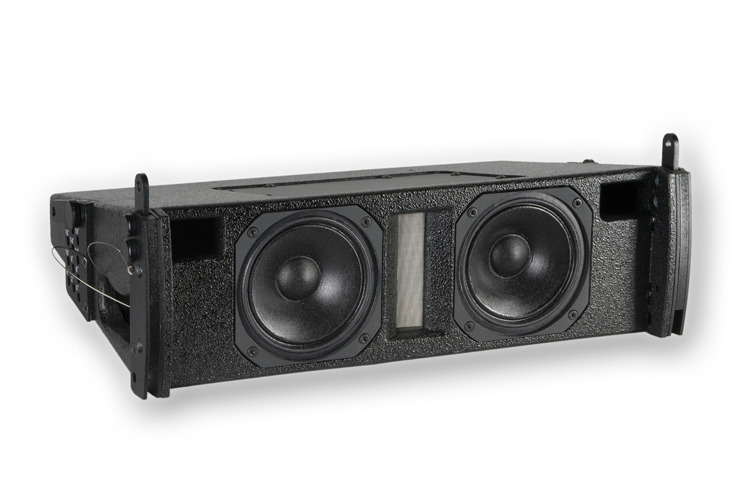

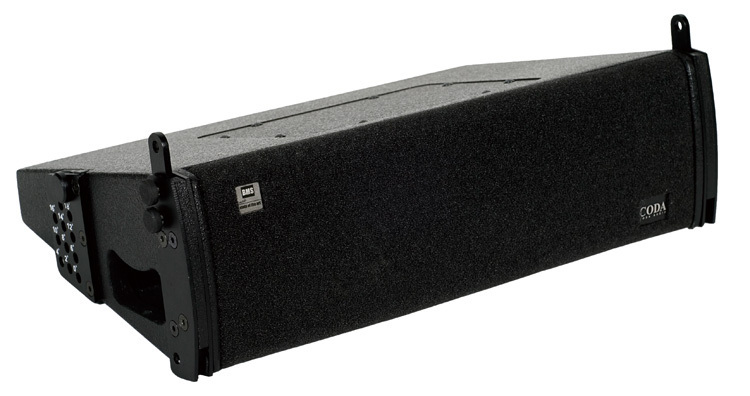

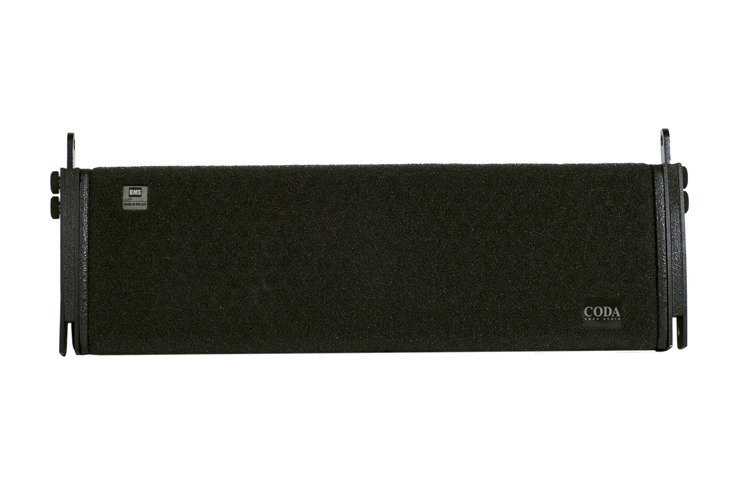

 LA4_front  LA4_front without grill  LA4_without grill

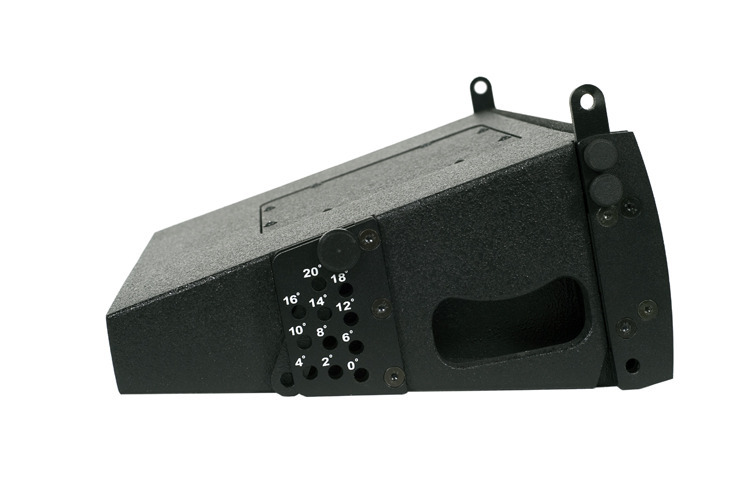

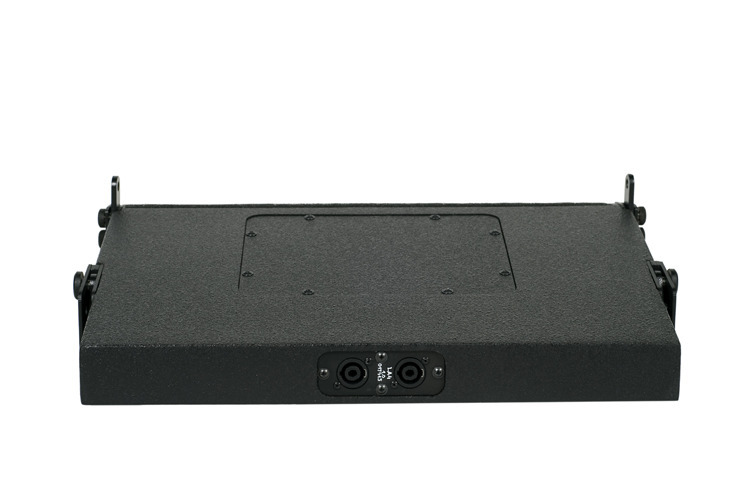

    LA4_side  LA4_Back


・システム(サブウーファーはLA4-SUB)

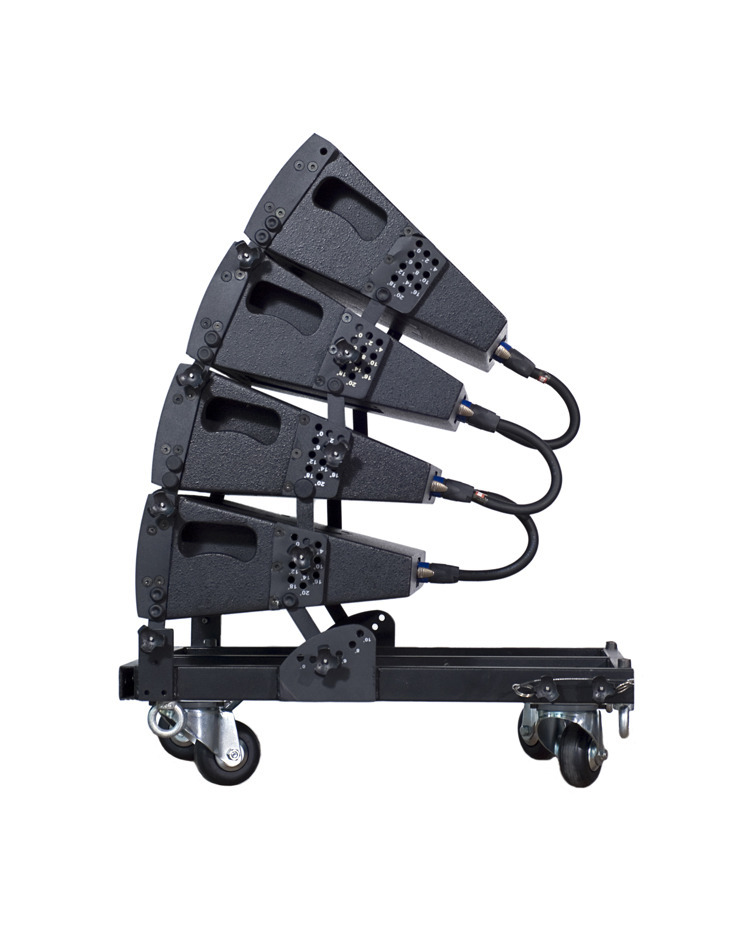

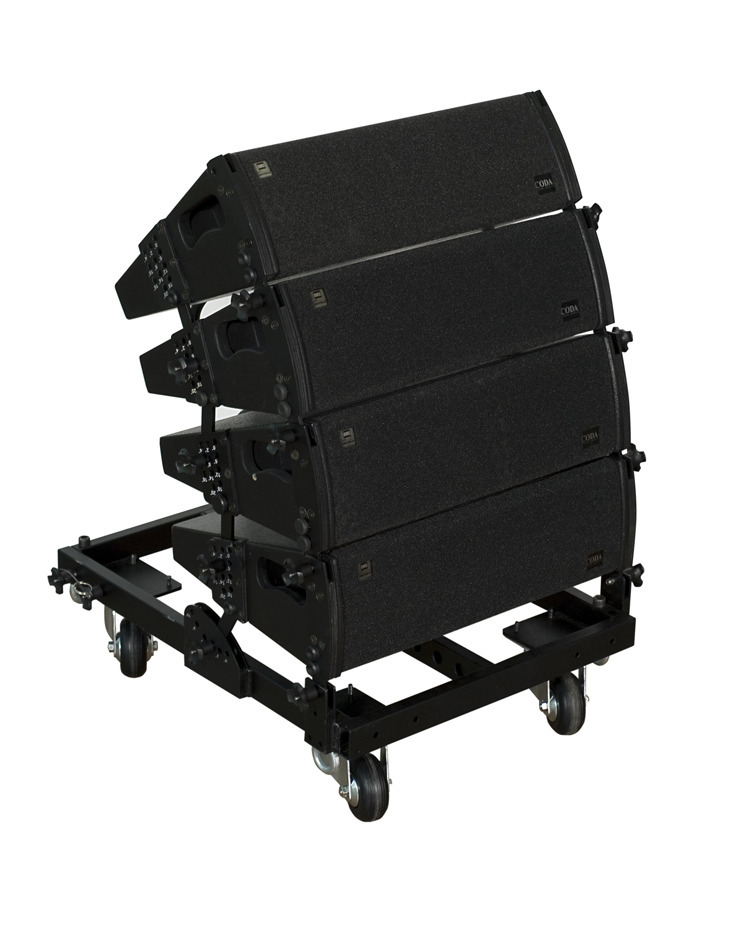

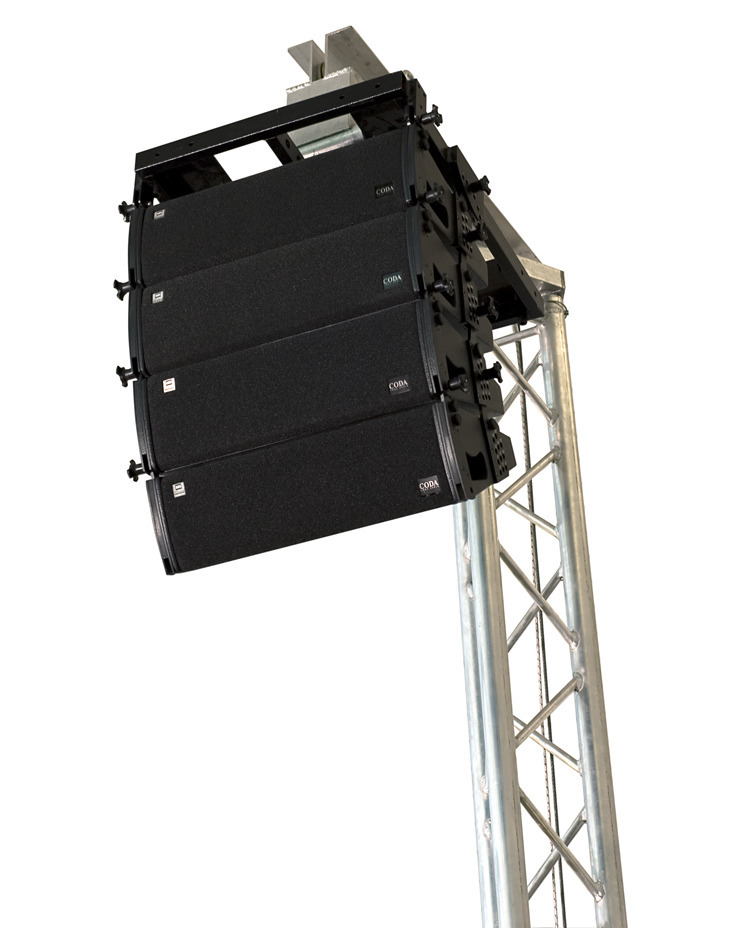

 LA4×4_groundstacked  LA4×4_groundstacked_side  LA4×4_fly

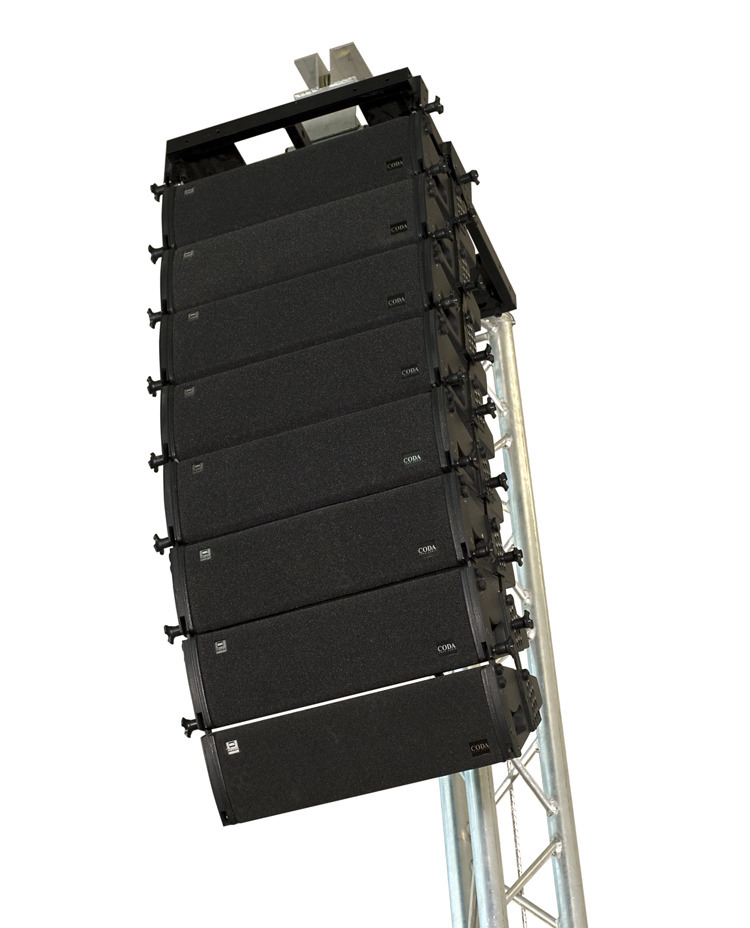

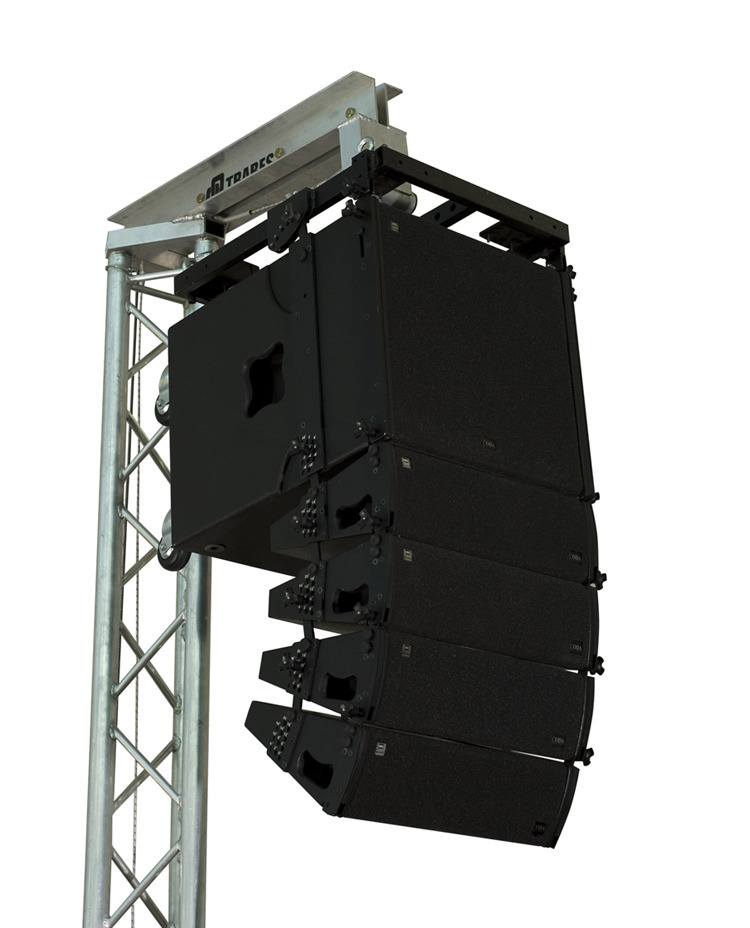

 LA4×8_fly  LA4×4+LA4-SUB
※クリックすると拡大できます。
コンパレータ―内蔵パワーアンプ
LINUS 10
LINUS10_Front


▼LA4　仕様書
仕様書ダウンロード
