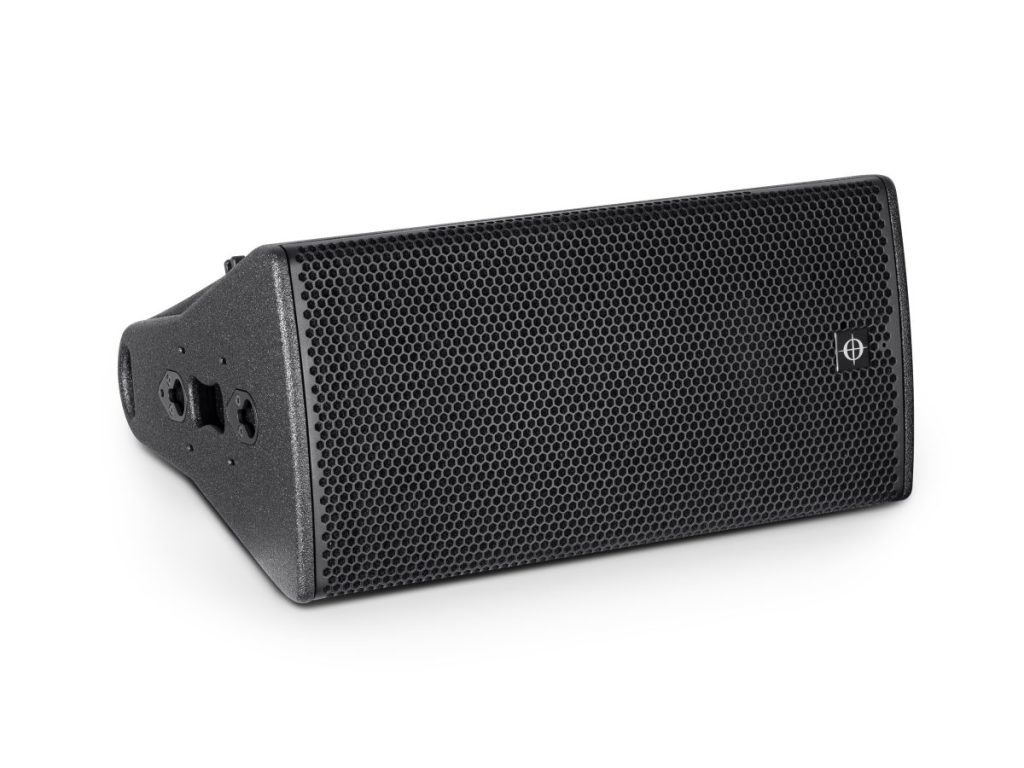

APS-Pro-D　APS-Pro-S

3-Wayフルレンジ・アレイアブル・ポイントソース・スピーカーシステム

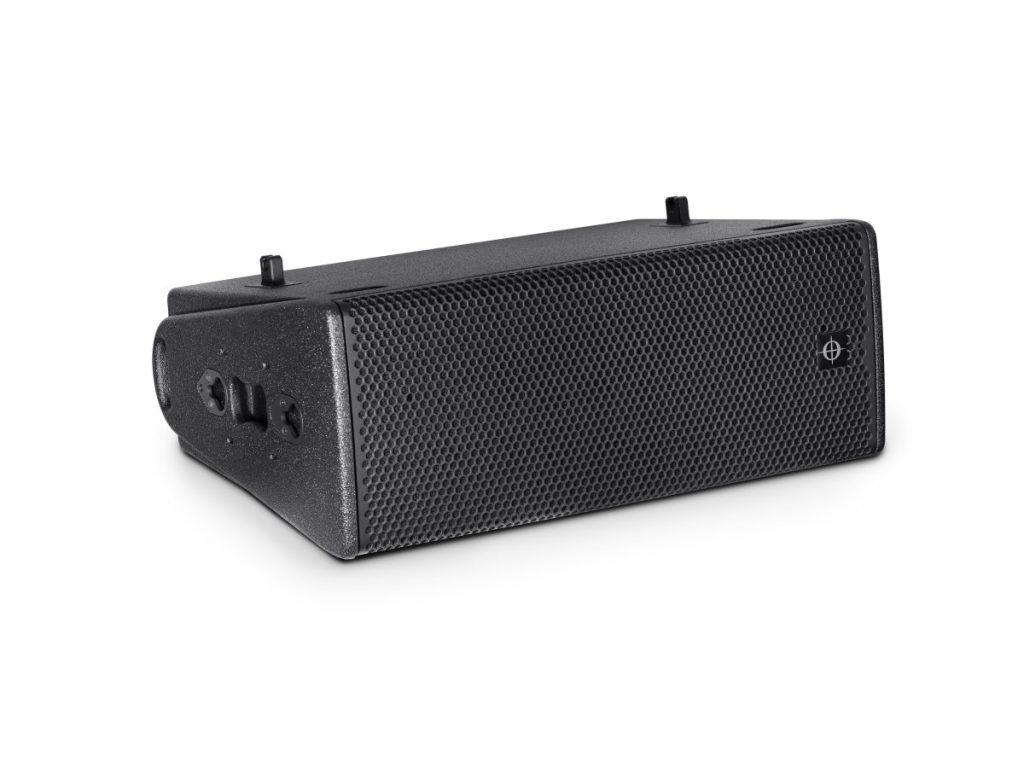

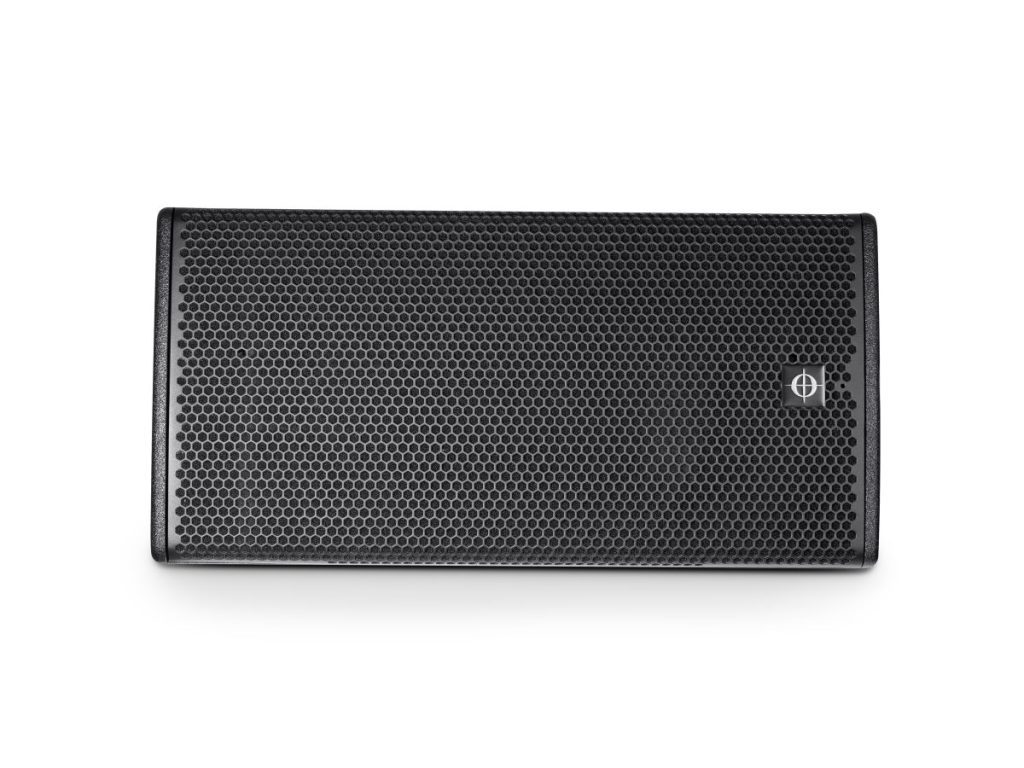

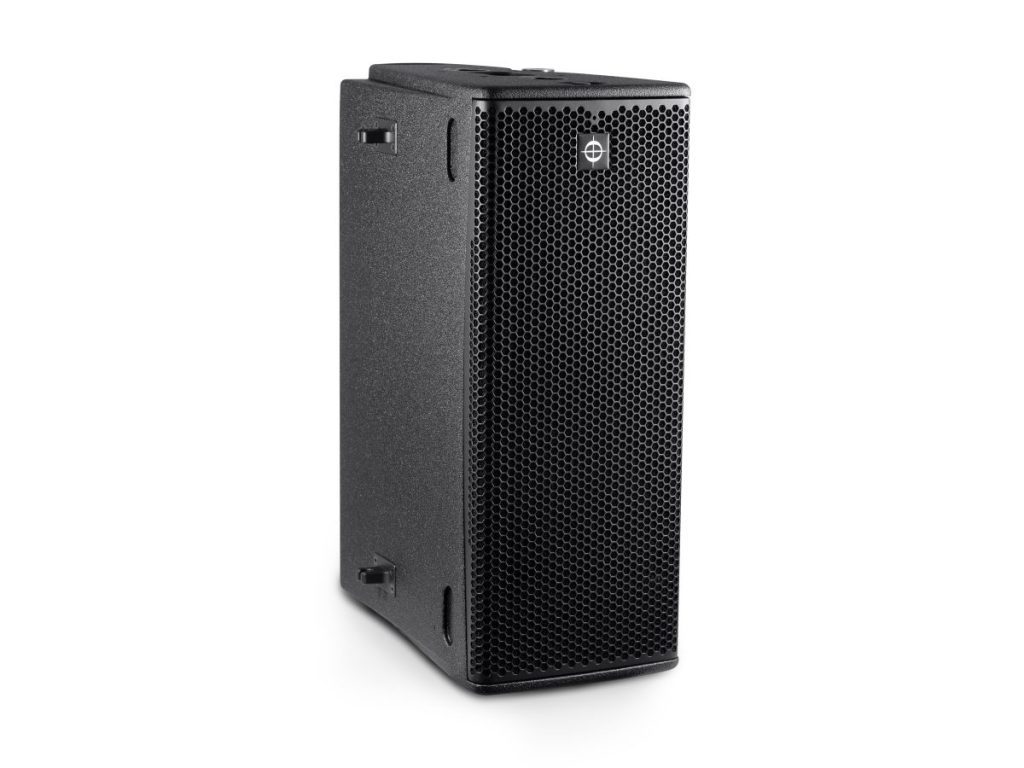

APS-Pro-D

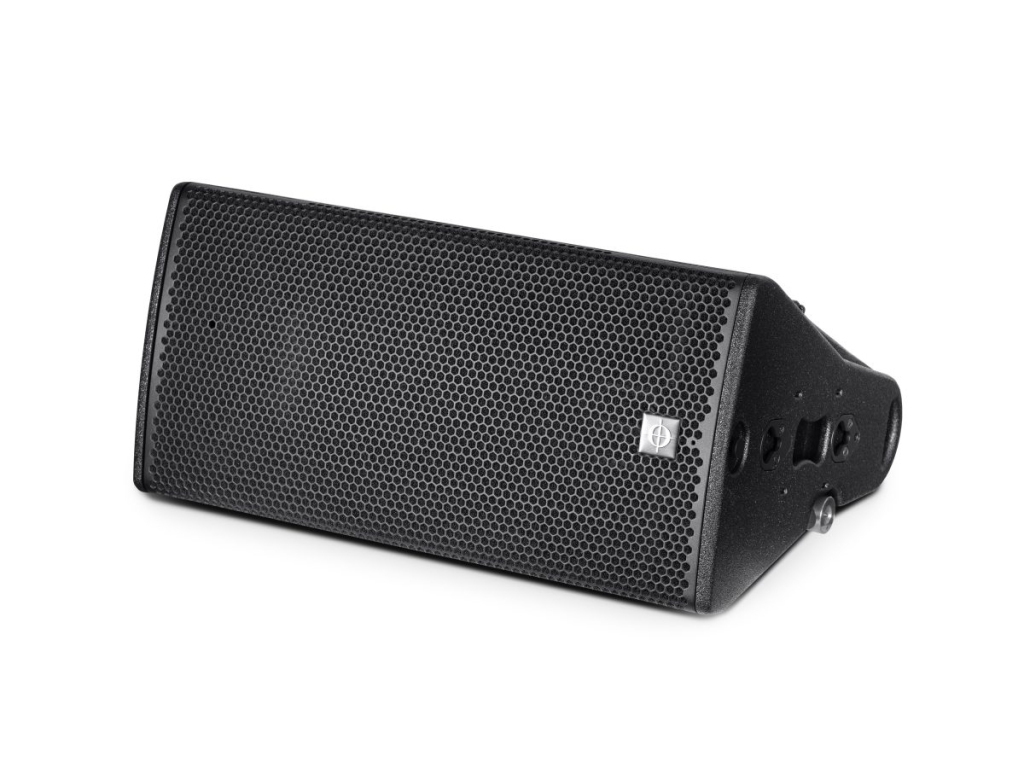

APS-Pro-S

※クリックすると拡大できます。

必要な場所に正確に音を届ける性能を高めた
アレイリングが可能な3-Wayポイントソース・スピーカーシステム

●APS-Pro-DとAPS-Pro-Sの2種類を用意
APS-Proは、キャビネットアングルが異なる2種類のモジュールを用意しています。異なるカバレージ角の組み合わせでアレイリングを可能にし、必要なエリアに確実に音を届けられるアレイを構築できます。限られたスペースでも高い音響特性が求められる小規模から中規模会場向けのアレイシステムとしてあらゆるアプリケーションに柔軟に対応します。垂直/水平どちらのアレイ構成も可能。ステージや客席のフィル用に1本でも使用できます。

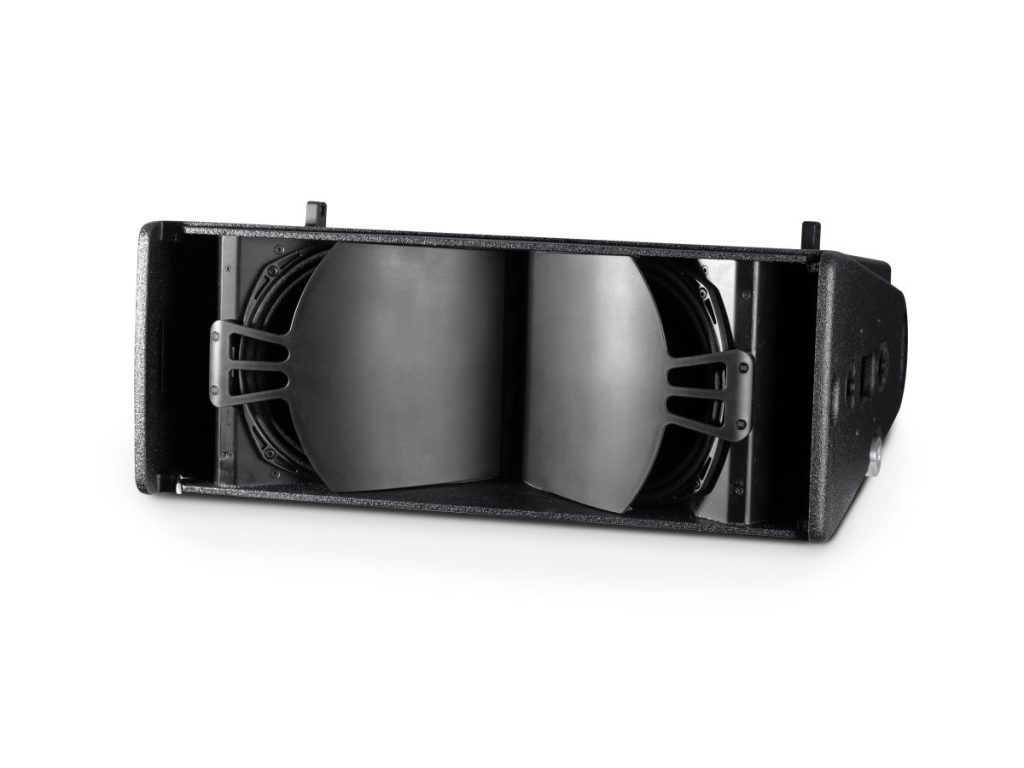

APS-PRO-D

キャビネットアングルは10°
最大音圧は146dB。
ロングスローや高精度のコントロールが必要な場合に最適です。

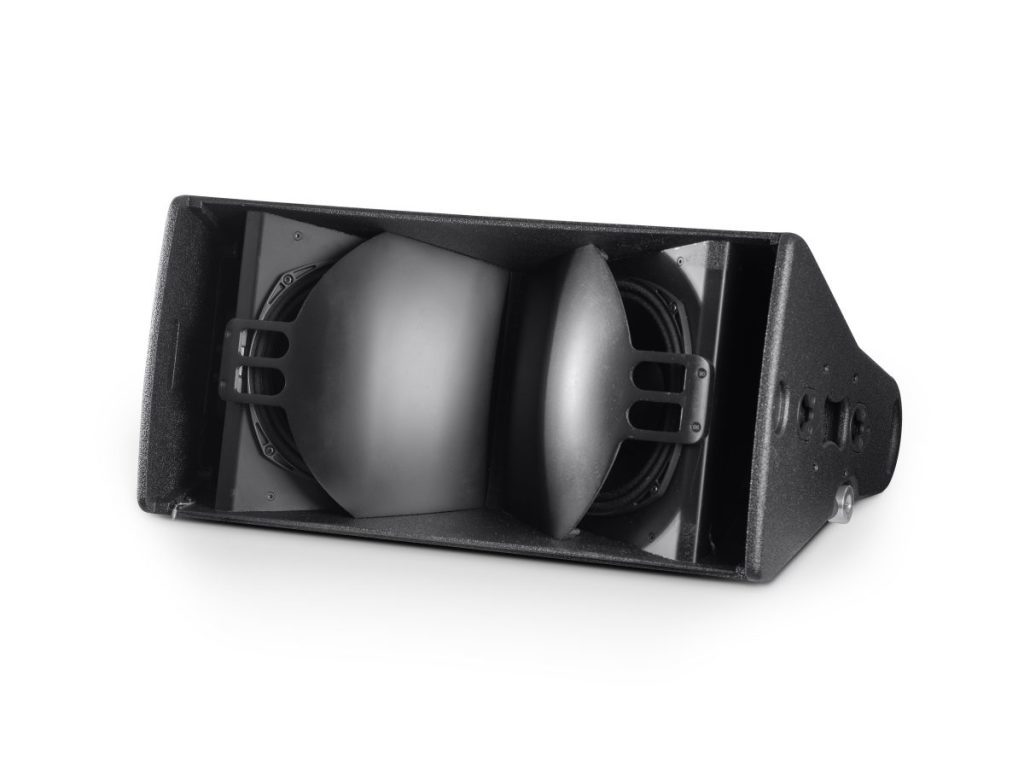

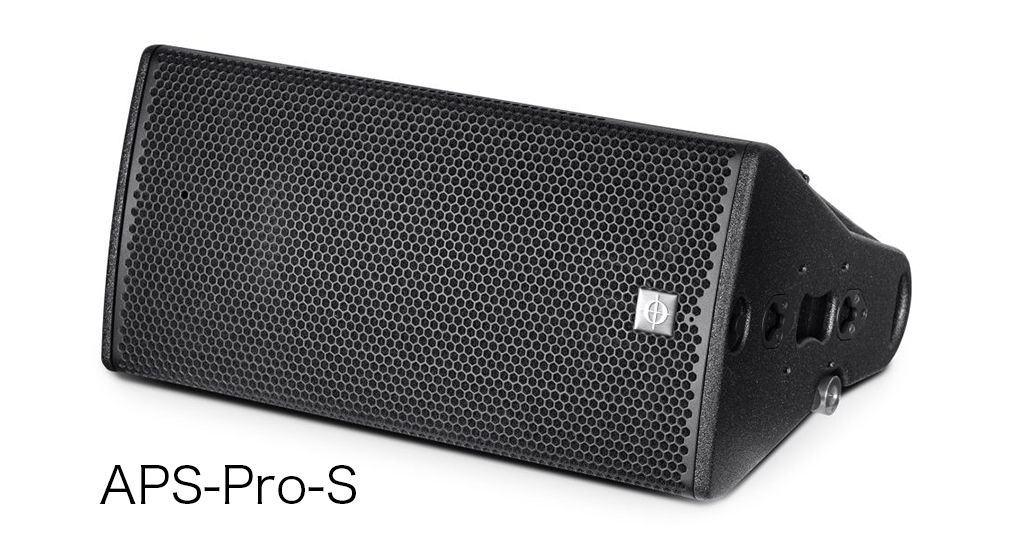

APS-PRO-S

キャビネットアングルは30°
最大音圧は144dB。
ニアフィールドやワイドカバレッジを必要とするアプリケーションに最適です。

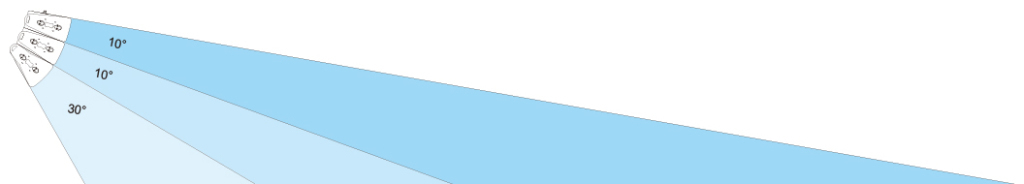

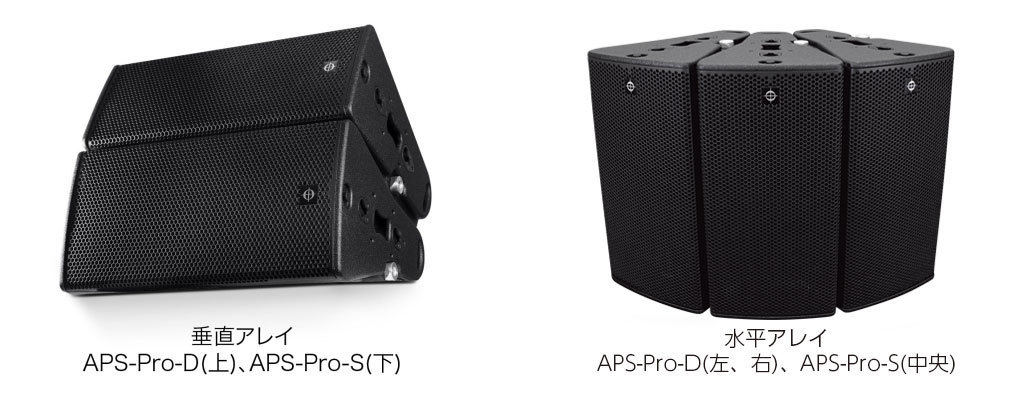

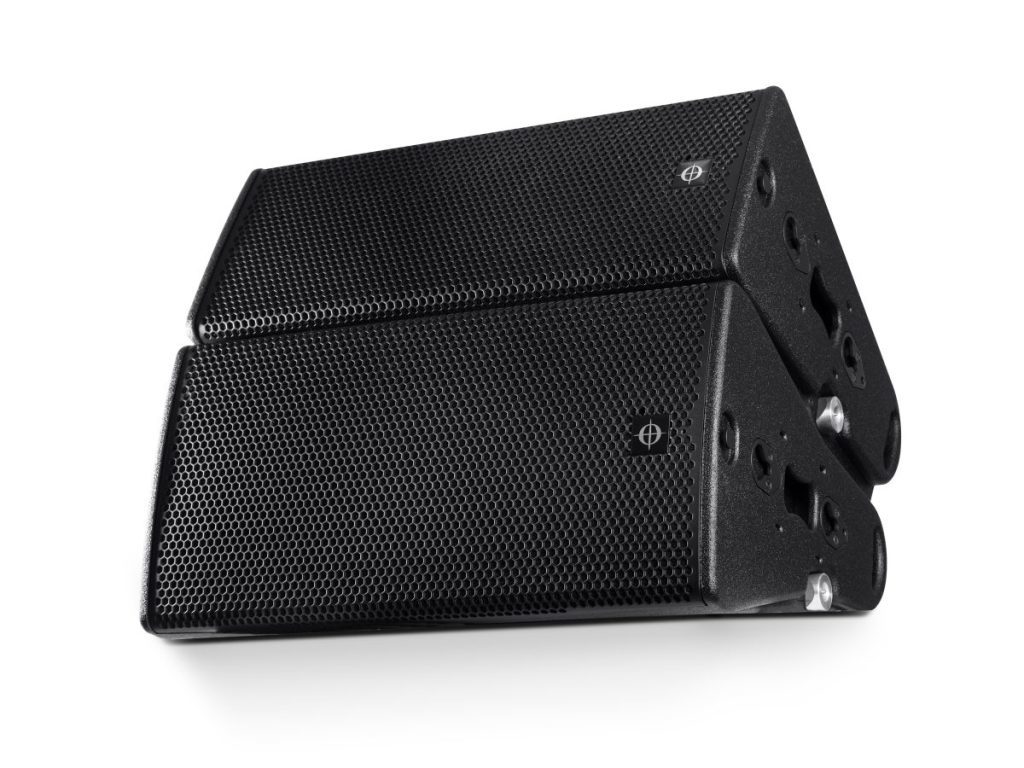

●垂直アレイ時の垂直カバレージ
APS-Proの垂直アレイ時の垂直カバレージは、キャビネットの台数を計算するだけのシンプル設計。
APS-Pro-Dは10°、APS-Pro-Sは30°のキャビネットアングルですので、例えば、APS-Pro-D×2台とAPS-Pro-S×1台のアレイリングでは、50°になります。
APS-Pro-Dは、出力角度が狭くアレイの遠距離用としてエネルギーを遠くまで届け、APS-Pro-S はニアフィールド用として広範囲をカバーします。特性の異なる2種類のモジュールを組み合わせることで、現場に合わせたより細かいシステム設計が可能になり、狙ったエリアに確実に音を届けられるアレイを構成できます。

正確にシミュレーションできる3Dサウンド・シミュレーション・ソフトウェア「System Optimiser」も利用可能。

CODA AUDIOの独自技術による高出力と高音質

●D

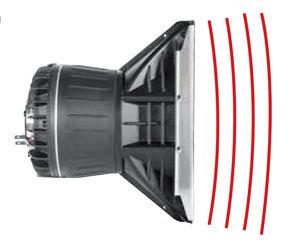

DC(Dual Diaphragm Curved Wave Driver)

両モデルとも、新型のDDCを中高域に搭載しています。それぞれのキャビネットアングルに適したカーブド・ウェーブフロントを実現。出力パターンはAPS-COUPLERによって制御されており、スピーカーの全要素を単一のパターン制御された波面へと合成します。

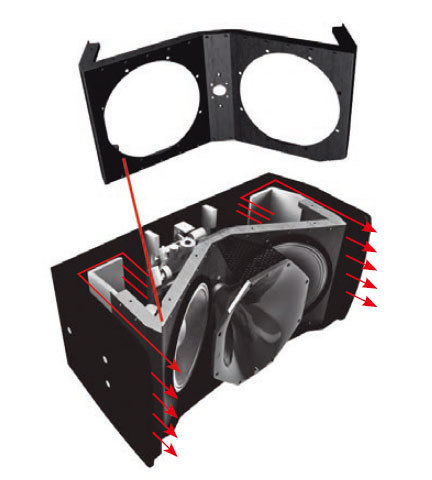

●DAC（Dynamic Airflow Cooling）

独自の放熱空冷技術DAC （Dynamic Airflow Cooling）は、低域ドライバーの放熱を劇的に改善し、従来の冷却システムに比べてパワーハンドリングと最大SPL能力を2倍にするCODA AUDIOの特許技術です。これにより低域ドライバーのパワーコンプレッションを最小に抑制し、パワーハンドリングを最大化します。
DAC技術により、各キャビネットはAES定格1400W、最大音圧レベルは144dB（A特性）を誇ります。低域は-6dBで50Hzまで拡張され、これらすべてがわずか27kgの筐体で実現しています。

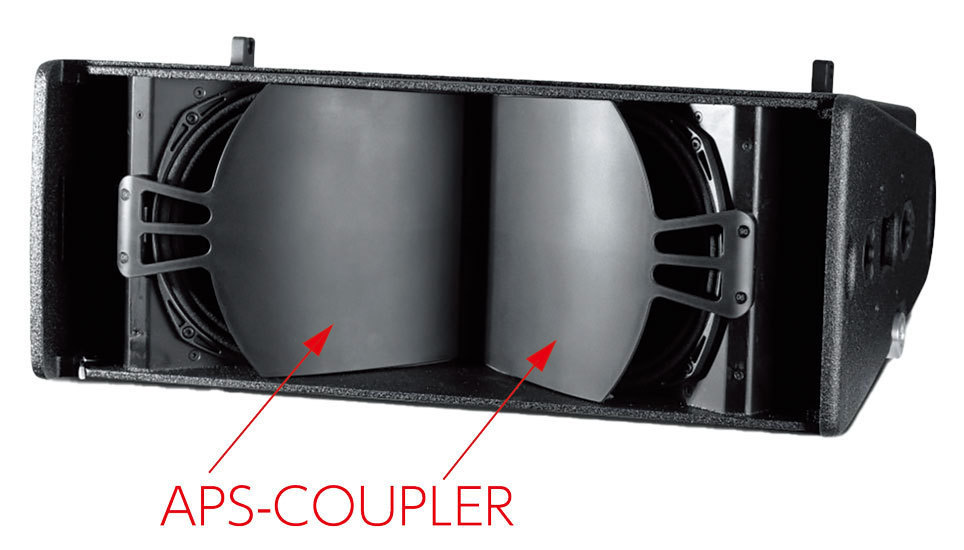

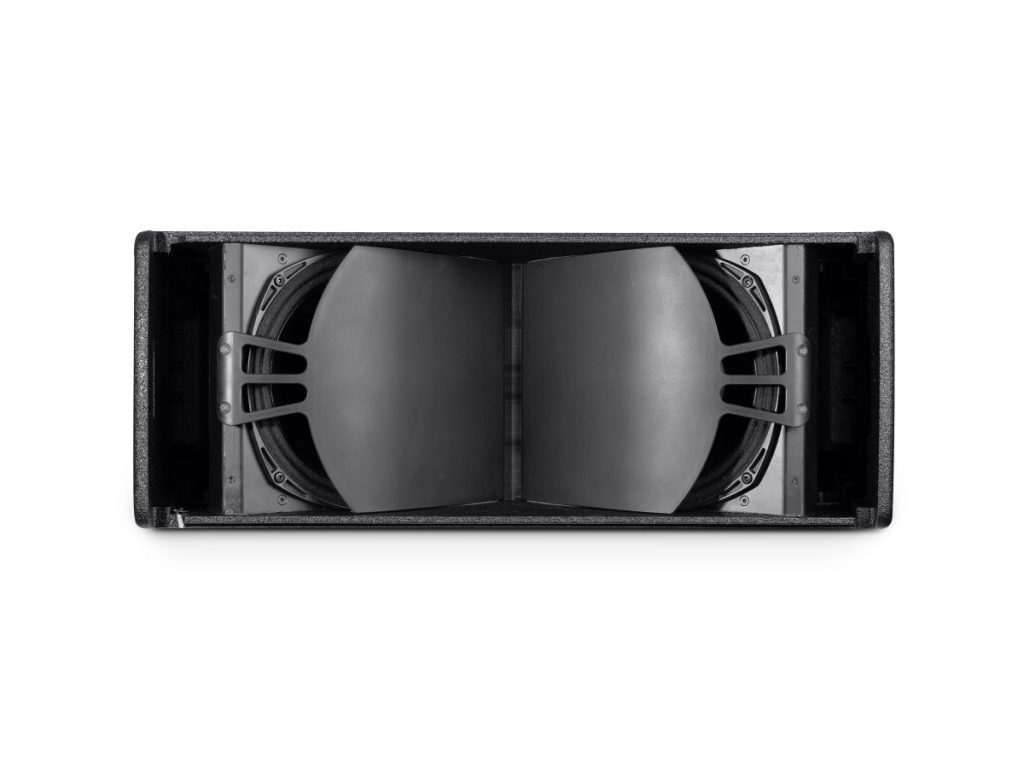

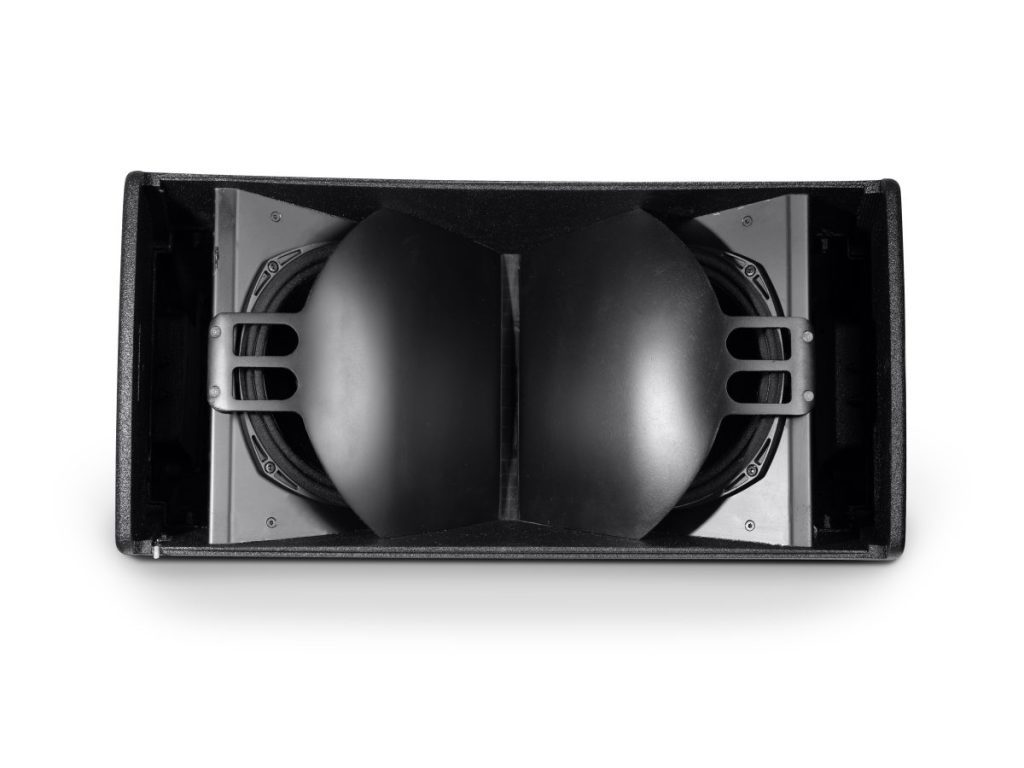

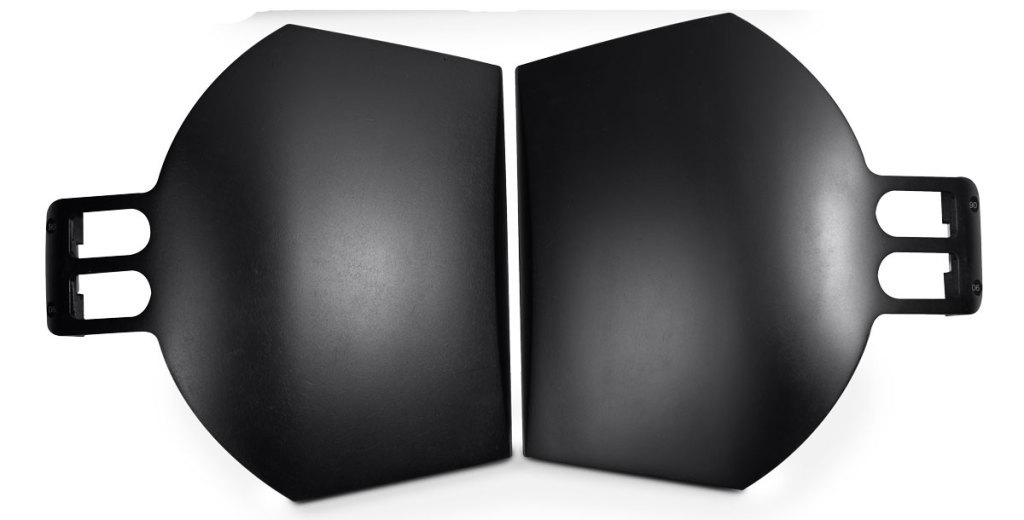

●APS-COUPLER

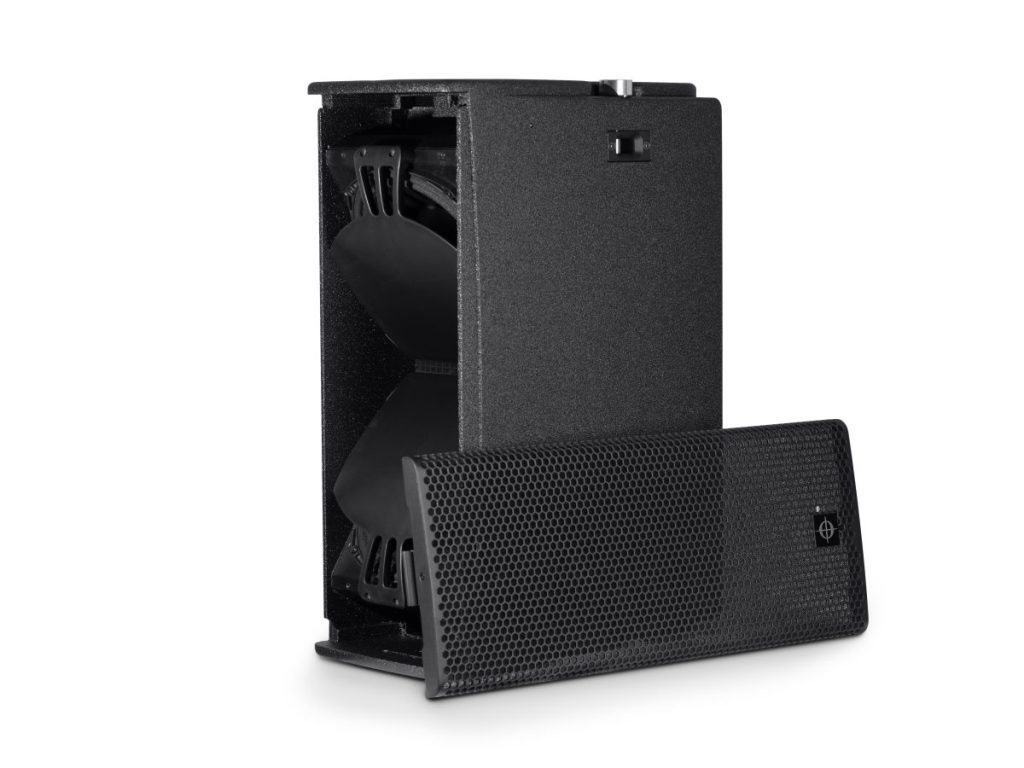

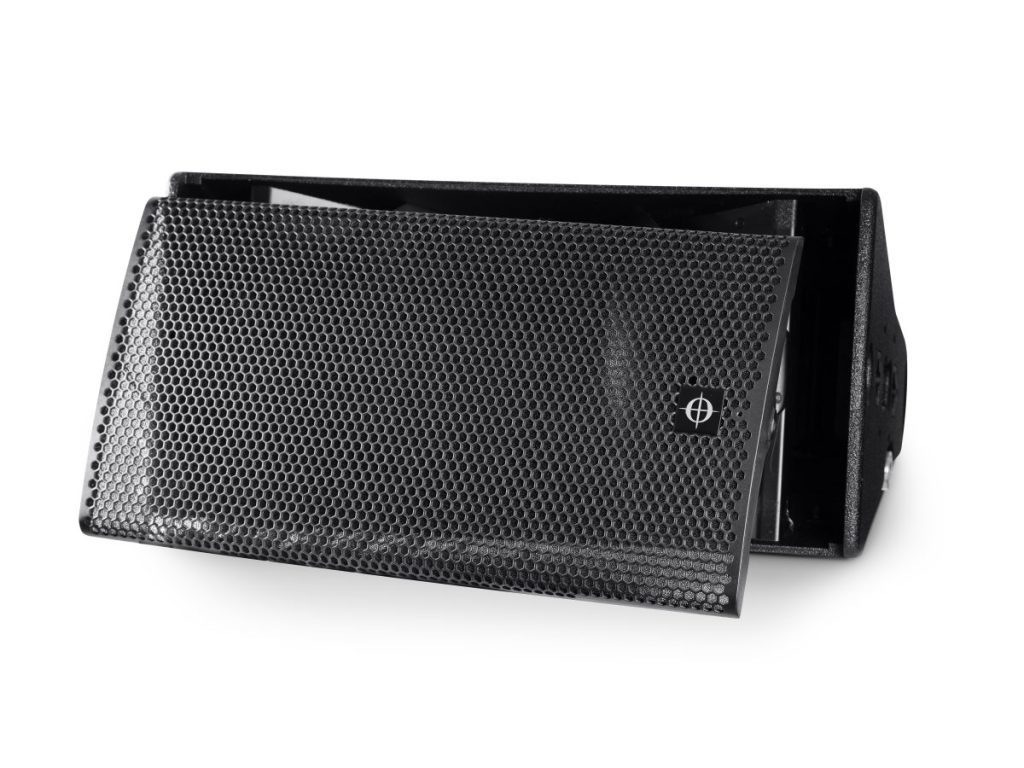

APS-Proは、工具不要のクイックリリースグリルとInstafit Magnetic CouplerのAPS-COUPLERを採用しており、水平カバレージの素早く簡単な切り替えが可能です。

カプラー(COUPLER)を使用することで均一な位相特性を維持しながら、すべてのドライバーの出力を適切に合成し、単一で指向性の制御された波面にします。
カプラーは交換可能で、水平指向角の異なるカプラーを組み合わせることで、現場環境に適したカバレージを提供できます。

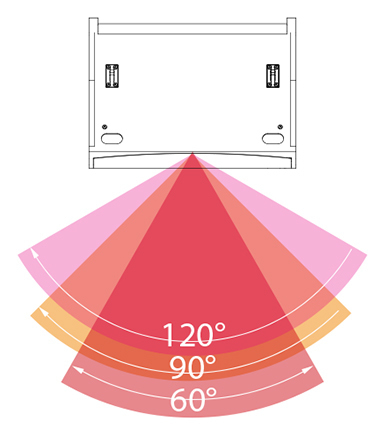

カバレージ角は、60°、90°、120°と3種の異なる指向角を用意しており、左右非対称にすることも可能です。(90°が標準で、60°、120°はオプション。)

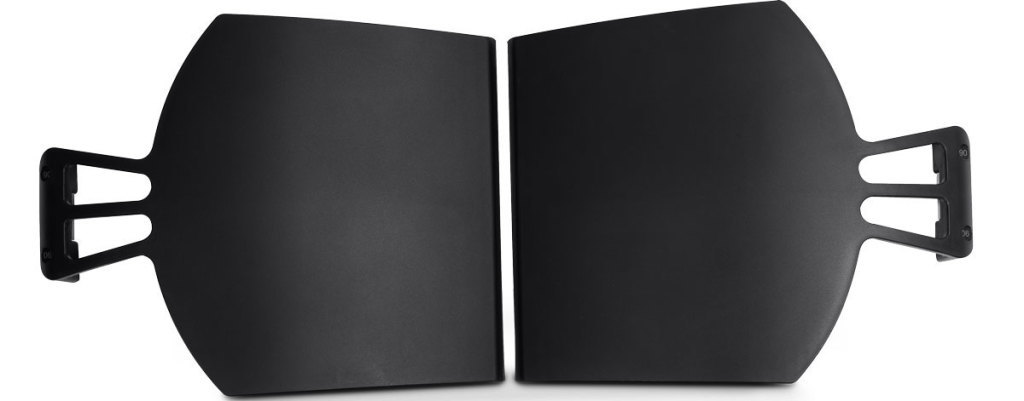

▼カバレージ角：60°、90°、120°

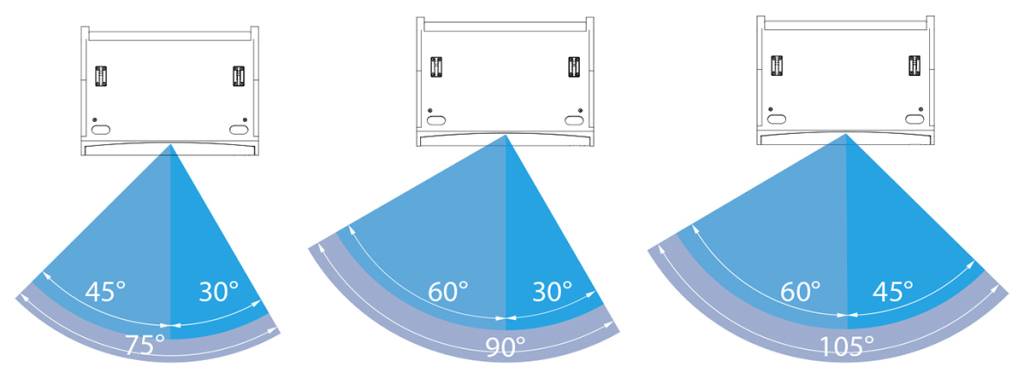

▼非対称角：左から75°、90°、105°

サブウーファーとの併用も可能

APSの専用サブウーファー「APS-SUB」はもちろん、「U4」との組合せも可能です。低域を拡張し、厚みをもたらします。APS-SUBとAPS-Proは同じ横幅なので、フライングやグラウンド・スタッキングも美しく構成できます。

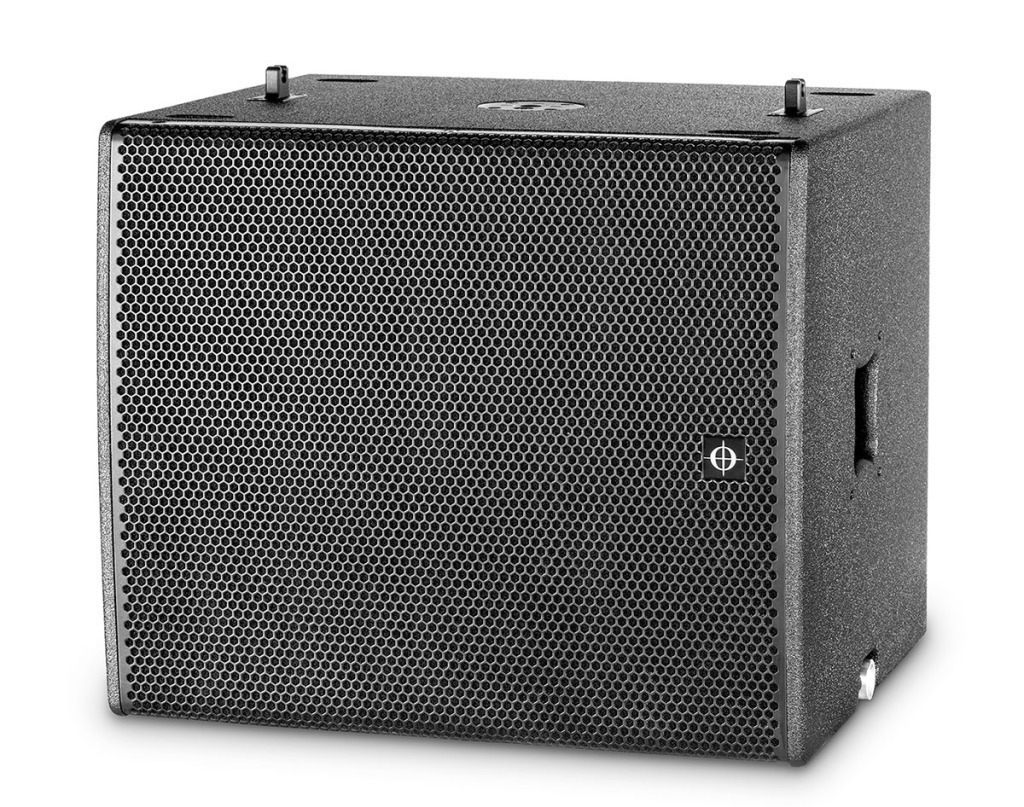

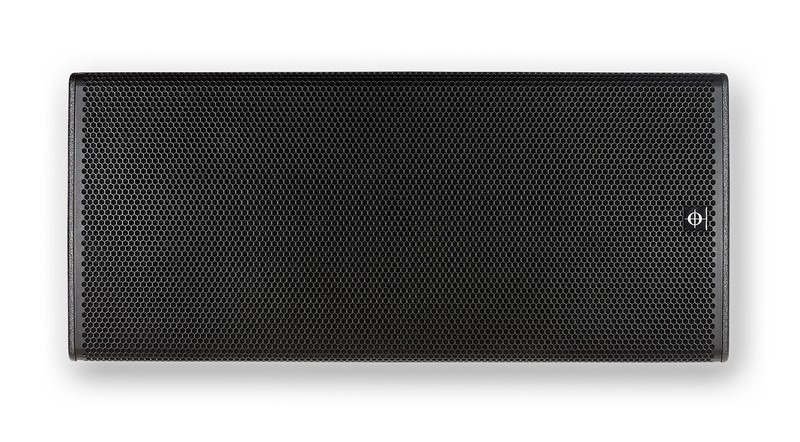

APS-SUB

※クリックすると拡大できます。

		APS-Pro-D	APS-Pro-S
形式		3-Wayフルレンジ・アレイアブル・ポイントソース・スピーカーシステム
周波数特性		50 Hz – 22 kHz (-6 dB)
許容入力（AES/ピーク）		1400 W / 5600 W 　パッシブ構成のみの設計
感度(1W/1m)		低域: 100dB 、中高域: 112dB	低域: 100dB、中高域: 110dB
最大音圧レベル（with LINUS14 V2/14D）		146 dB(※1)	144 dB(※1)
カバレージ角（横長の状態時）	水平	90° 別売りオプションの APS-COUPLERにより、60°、120°、非対称に変更可能
	垂直	10°	30°
ドライバー構成	低域	2×10インチ(254mm)、ネオジム磁石採用、防滴加工コーン使用、 3インチ (77 mm) ボイスコイル、 700 W (AES)
	中高域	8.75” DDC (デュアル・ダイアフラム・カーブド・ウェーブ・ドライバー)	9” DDC (デュアル・ダイアフラム・カーブド・ウェーブ・ドライバー)
		MF: 3.5” (90 mm) ボイスコイル、150 W (AES)
		HF: 1.75” (44.4 mm) ボイスコイル、80 W (AES)
クロスオーバー（パッシブ）		650 Hz / 6.3 kHz

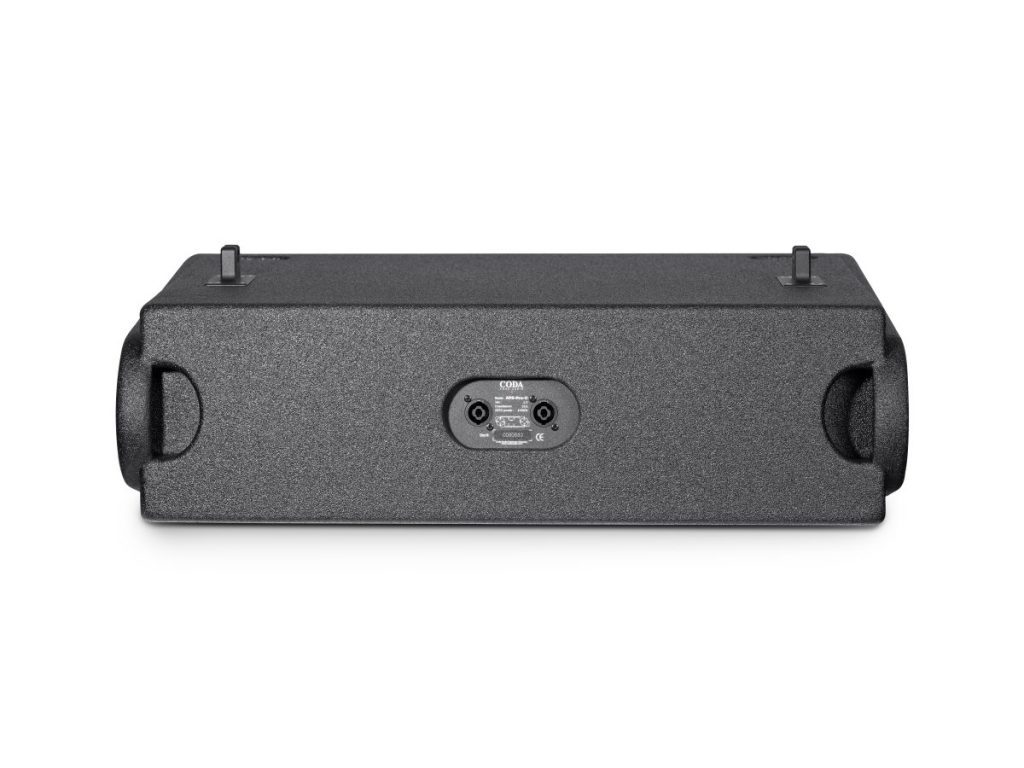

入力コネクター		2×Neutrik™ NL4MP
公称インピーダンス		12 Ω (2+/2-)
エンクロージャー		合板、アルミニウム
仕上げ		ポリウレア樹脂塗装、黒
フライング金具		製品に含む
IP 規格(IEC 60529)		IP-54

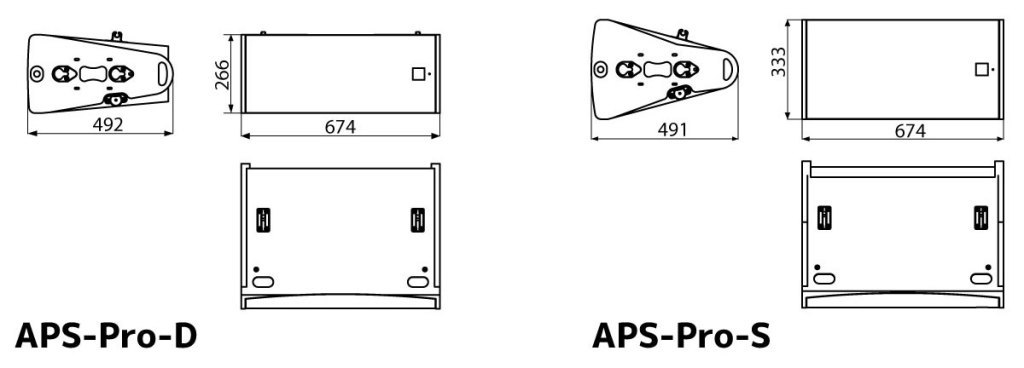

寸法（W×H×D）		674×266×492 mm	674×333×491 mm
質量		26kg	26.4kg
