TiRAY TiLOW
TiRAY 2-Wayラインアレイ・モジュール オープンプライス
TiLOW TiRAY用低域拡張ラインアレイ・モジュール オープンプライス
  TiRAYTiRAY

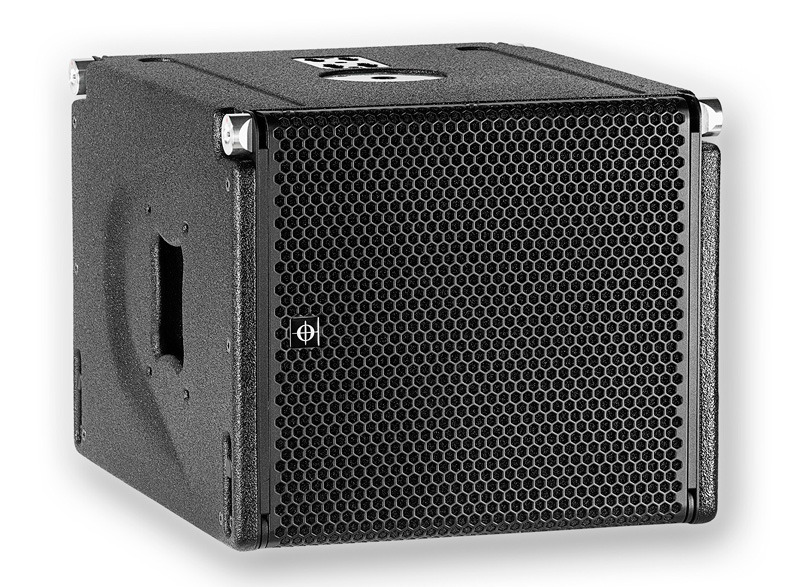

TiLOWTiLOW
※クリックすると拡大できます。

139dB(高域)の最大音圧を実現したコンパクトモデル。
一人でセッティングができ、小規模ライブやイベントなどに手軽に持ち込めます。

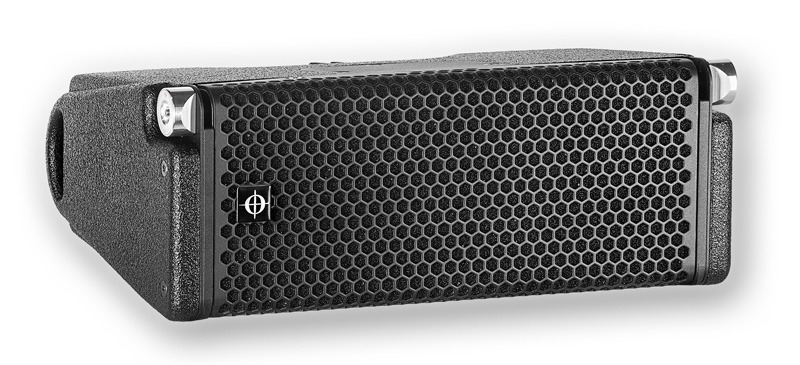

TiRAY
  • 2-Wayフルレンジのラインアレイ・モジュール。幅40cmのコンパクトモデルなので、ステージでの占有率を大幅に減少。
  • 質量9.9kgと軽量なので、持ち運びが容易。
  • 1台から使用可能。高さ15.5cmの見切れの良さから、近距離用にステージに設置しても可。オプションを使用すればポールマウントも可能。
  • 超低歪率の5インチ低域ドライバー2基と5インチの平面波ドライバ(Planar WaveDriver)を搭載。明瞭度の高いサウンドを提供。
  • オプションで、ウォータープルーフ加工(IP-55)とRAL指定のカラーリングが可能。 ※最低ロット数など、詳細はお問い合わせください。
TiLOW
  • TiRAYシステムの低域を拡張するラインアレイ・モジュール。遠達性を向上させ、低域を増強。
  • TiRAYの低域とサブウーファーの帯域にオーバーラップさせており、エネルギーを際立たせます。
  • 12インチのドライバーを搭載。TiRAYと同じ幅のエンクロージャーなので、美しいフライング/グラウンドスタッキングが可能。
  • ポールソケットを装備しており、アクセサリーのCUTiを使用してTiRAYをポールマウント可能。
  • オ プションで、ウォータープルーフ加工( IP-55)とRAL指定のカラーリングが可能。 ※最低ロット数など、詳細はお問い合わせください。

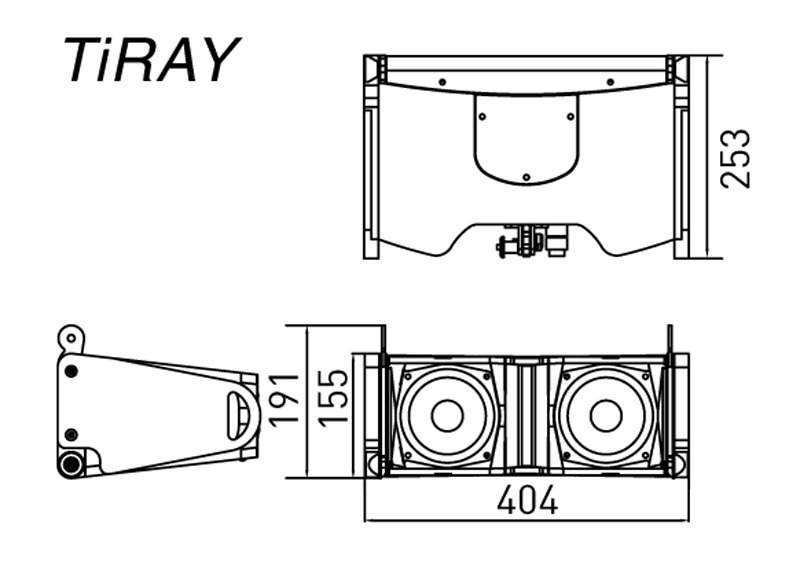

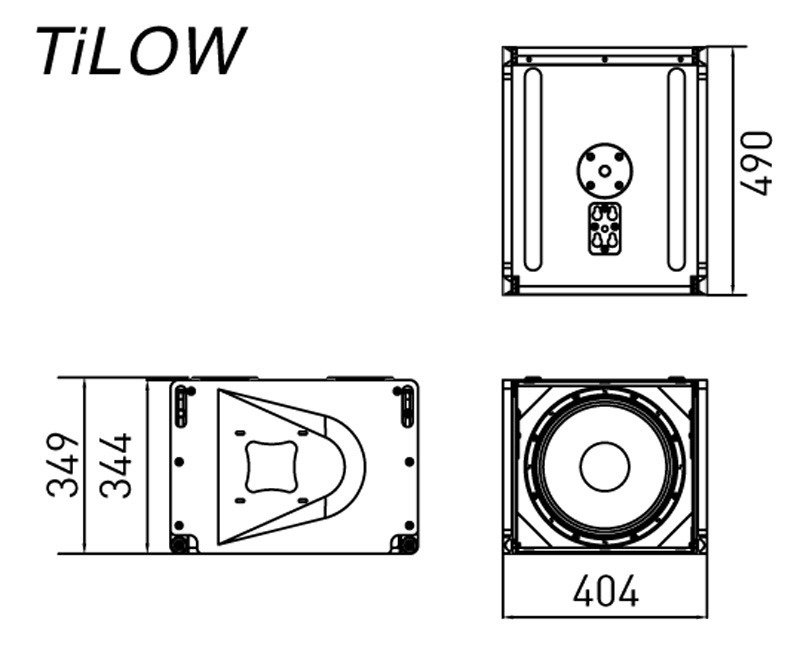

TiRAY_dim TiLOW_dim
※クリックすると拡大できます。
  TiRAY TiLOW
形式 2-Way ラインアレイ・モジュール TiRAY用低域拡張ラインアレイ・モジュール
連結台数

FR-TR使用時:最大24台、
FRT-TR使用時:最大24台

FR-TR使用時:最大12台
周波数特性 70Hz~20kHz (-6dB) 40~500 Hz (-6 dB)
許容入力(AES) 300W 1000W / 4000W(ピーク)
感度(1m/1W) 低域:94dB、高域:113dB 95dB ※1
最大音圧 低域:124dB、高域:139dB 135dB ※2
カバレージ角 水平 100°
垂直 アレイ構成による
ドライバー構成 低域 2×5インチ、ネオジム磁石採用
1.5インチ(38mm)ボイスコイル、2×150W(AES)
12インチ、超低歪率
4インチボイスコイル、 1000W
高域 1×5インチ、平面波ドライバー、ネオジム磁石採用
1.75インチ(44.4mm)ボイスコイル、80W(AES)
クロスオーバー 950Hz、パッシブ
入力コネクター 2×Neutrik™(1×Input + 1×Link) 2×Neutrik™
公称インピーダンス 8Ω( +2 / -2) 8Ω( +1 / -1)
エンクロージャー 合板 合板
仕上げ 黒(ポリウエア樹脂塗装) 黒(ポリウエア樹脂塗装)
フライング金具 製品に含む 製品に含む
寸法(W×H×D) 404×155×253mm(突起物含まず) 404×344×490 mm(突起物含まず)
質量 9.9kg 20kg
※1.ハーフスペース ※2.ピンクノイズ、クレストファクター6dB

システムパフォーマンス
アレイ 周波数特性 (-6dB) 最大出力(ピーク)
1台 70Hz~20kHz 124dB
4台 70Hz~20kHz 136dB
8台 70Hz~20kHz 142dB

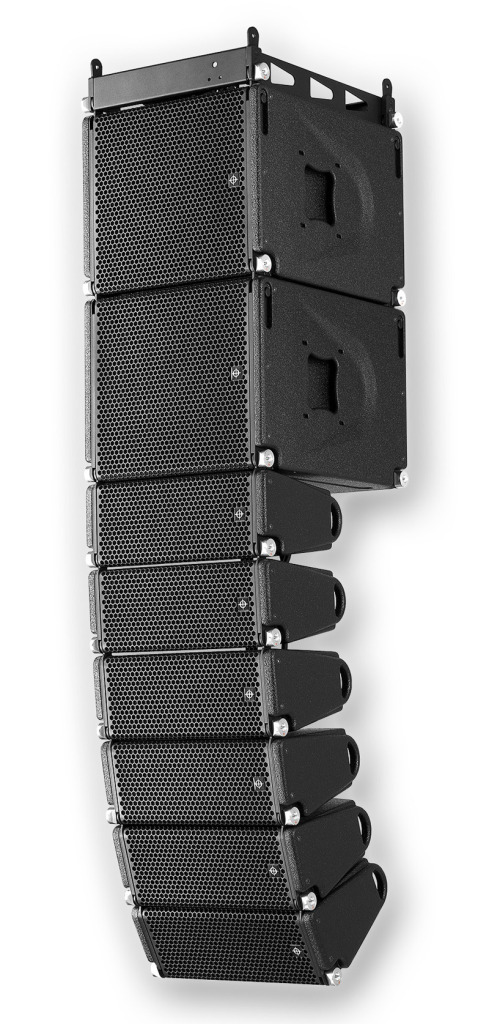

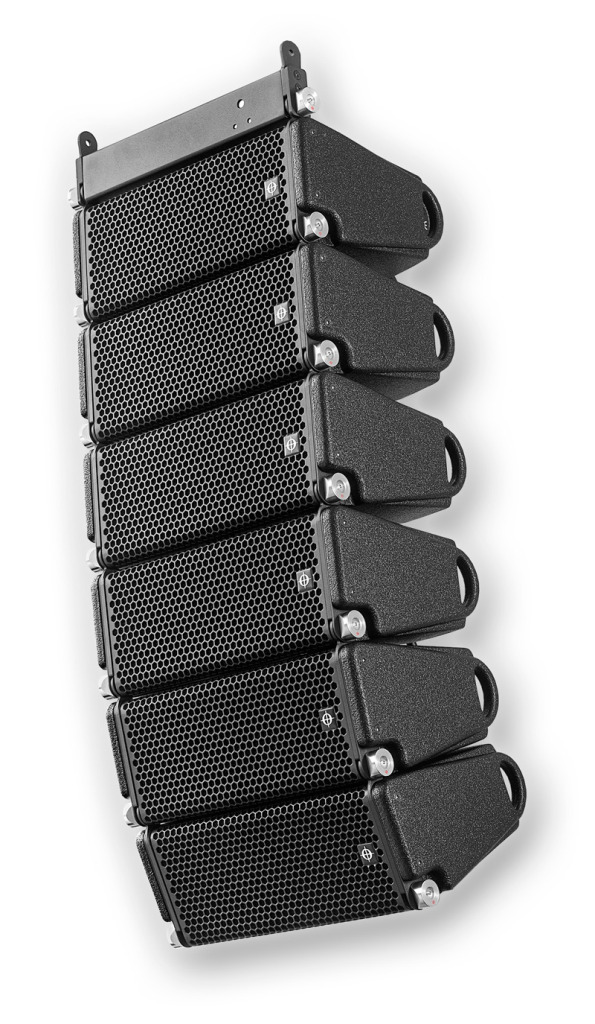

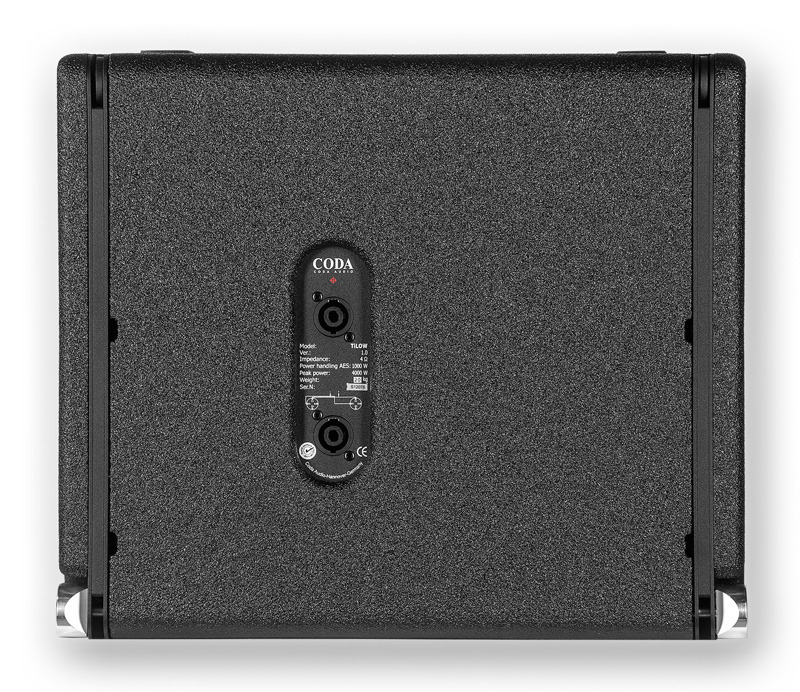

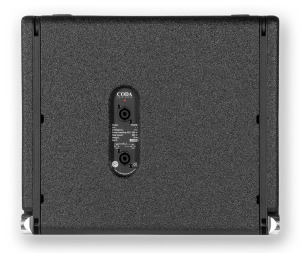

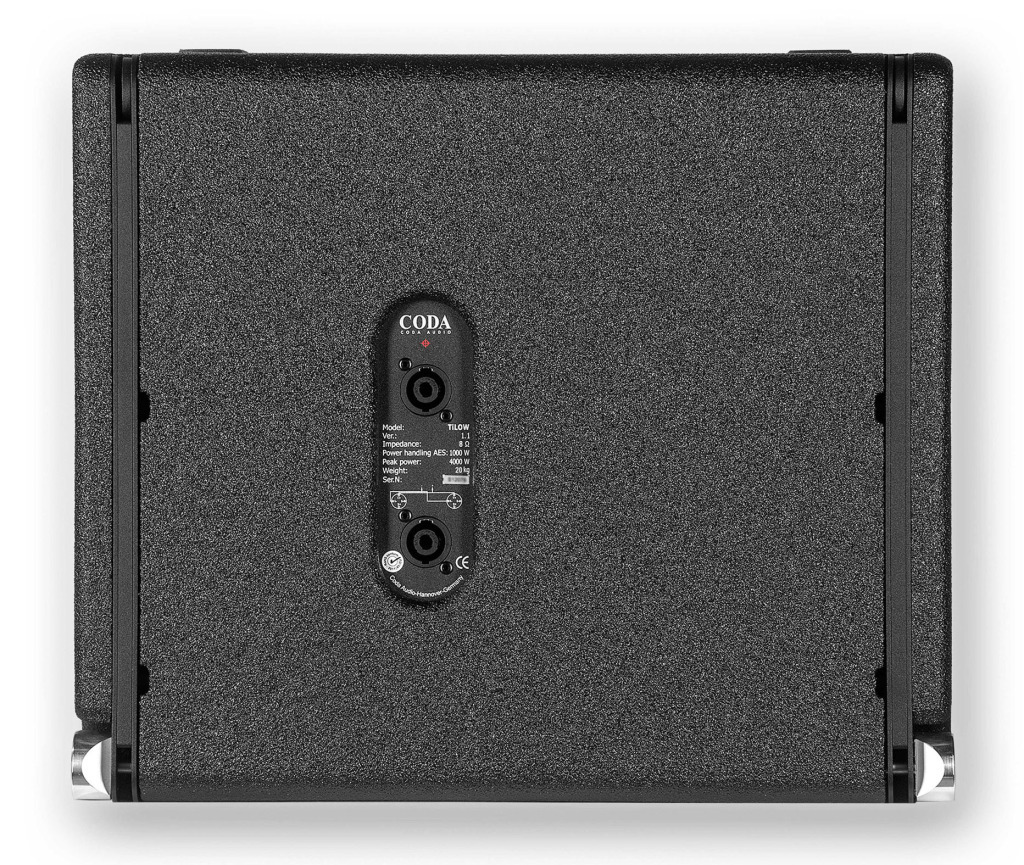

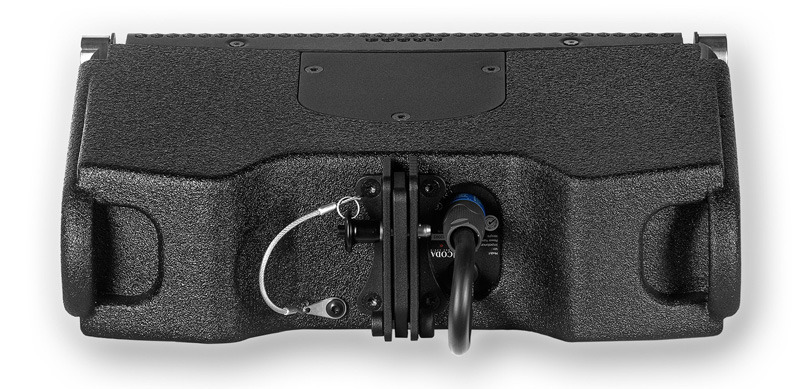

TiRAY_rear TiRAY  TiLOW_rear  TiLOW TiRAY×6_Flying TiRAY+TiLOW_Flying
※クリックすると拡大できます。
アレイモジュール TiRAY
サブウーファー U4
U4
 G15_front_L

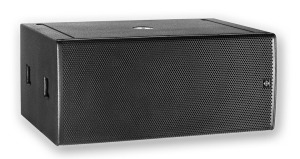

G15-SUB
 SCP-F_small
SCP-F
ベースエクステンション
(低域拡張)
TiLOW
DSPコントローラー&アンプ

LINUS 14D _150pix
LINUS 14D /LINUS 14

ツアリング用
システムラック
LINUS T-RACK_M-RACK_small
LINUS T-RACK  LINUS M-RACK
▼TiRAY 仕様書
PDFファイル113KB  DXFファイル1.1MB


▼TiLOW 仕様書
PDFファイル148KB  DXFファイル1.2MB

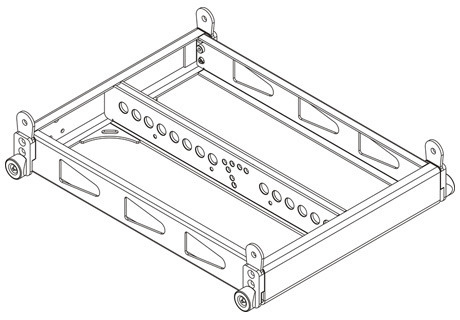

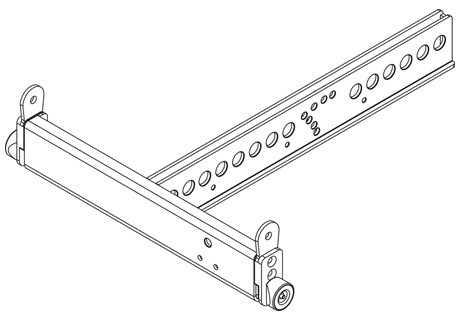

FR-TR

アレイフレーム

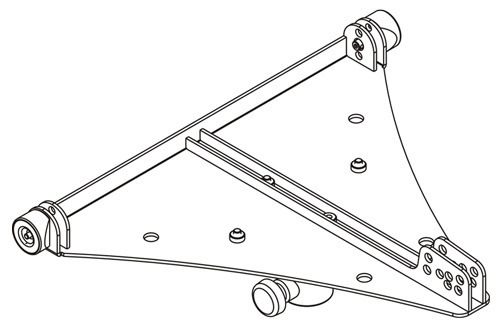

FRT-TR

コンパクトフレーム

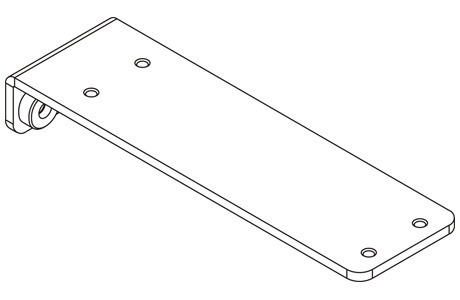

LP-AR

リモート角度計取付金具

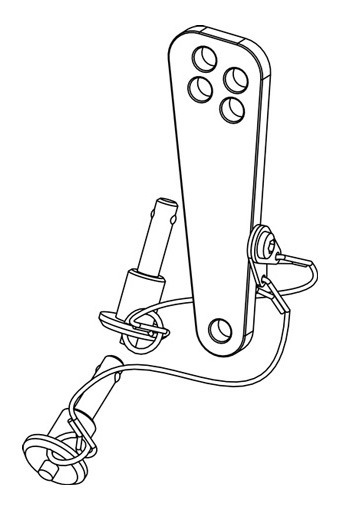

CUTi

アダプター

TGA

アダプター

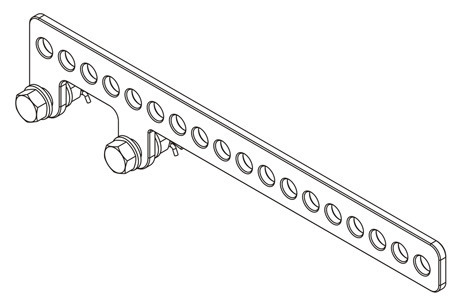

EXBAR-TR

エクステンションバー

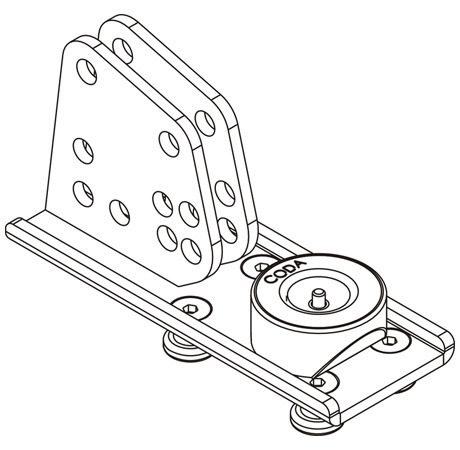

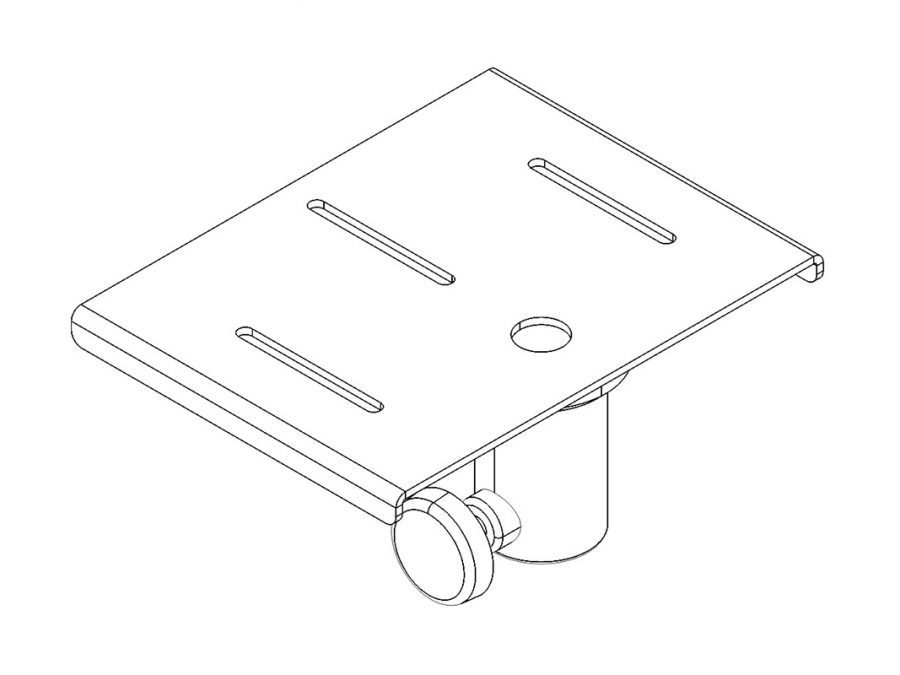

CUTi SF V2

スタンド取付金具

SA-TR

傾斜金具

DOT-TiLOW

TiLOW用ドリー

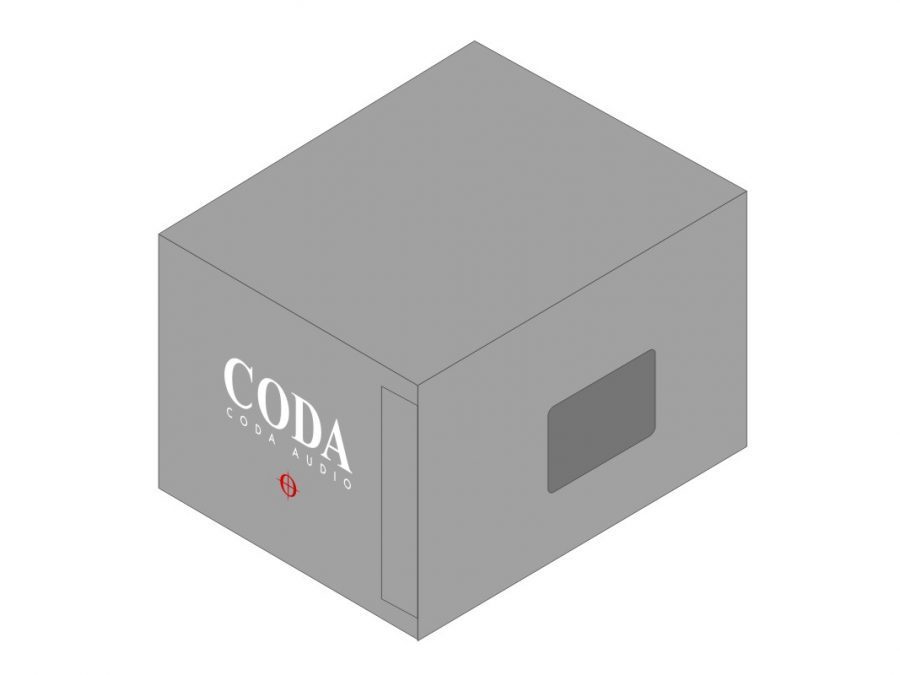

CO TiLOW

プロテクションカバー

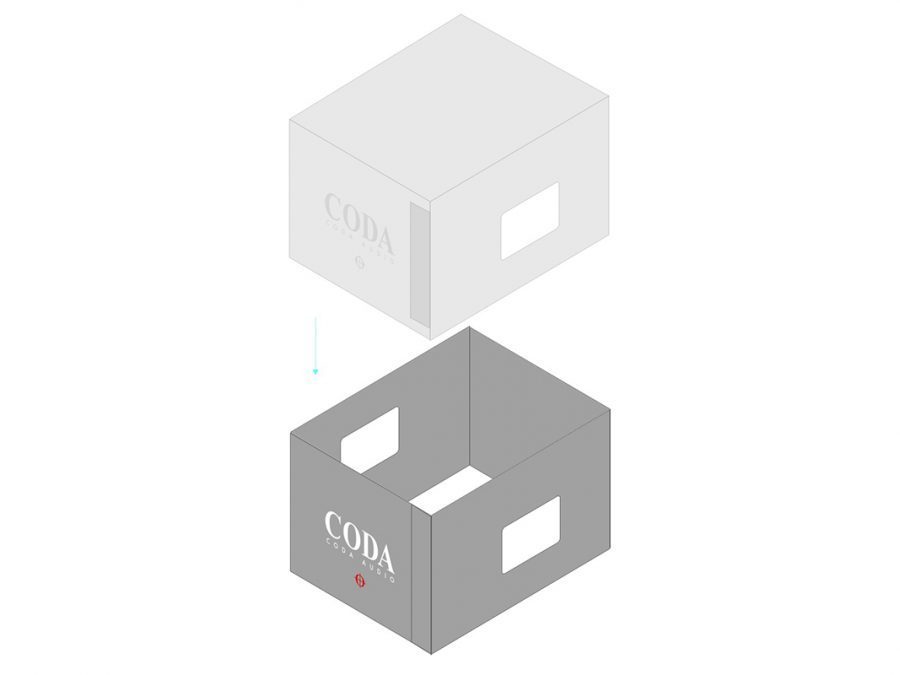

CO TiLOW-EX

エクステンションカバー
