N-RAY SCN-F
N-RAY 3-Wayラインアレイスピーカーシステム  オープンプライス
SCN-F
 N-RAY用低域拡張ラインアレイ・モジュール  オープンプライス

N-RAY N-RAY_1
SCN-F  SCN-F_1
※クリックすると拡大できます。

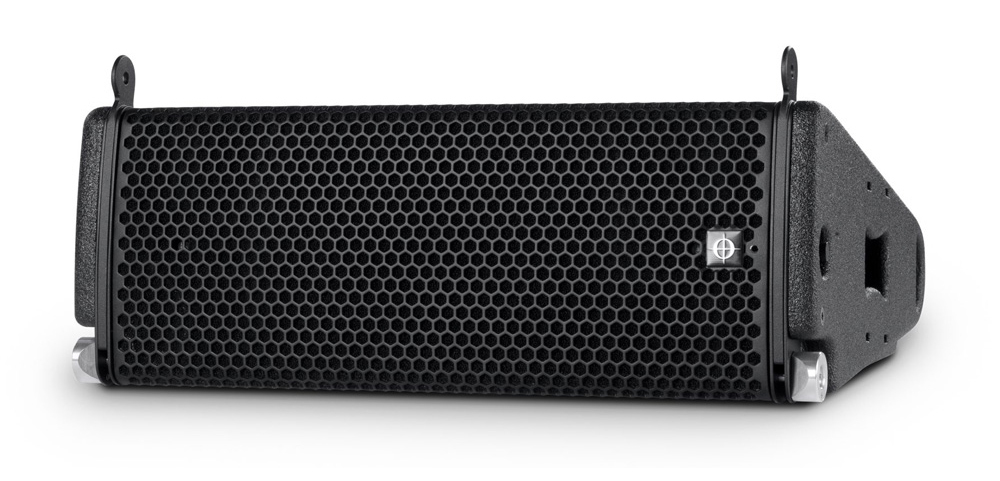

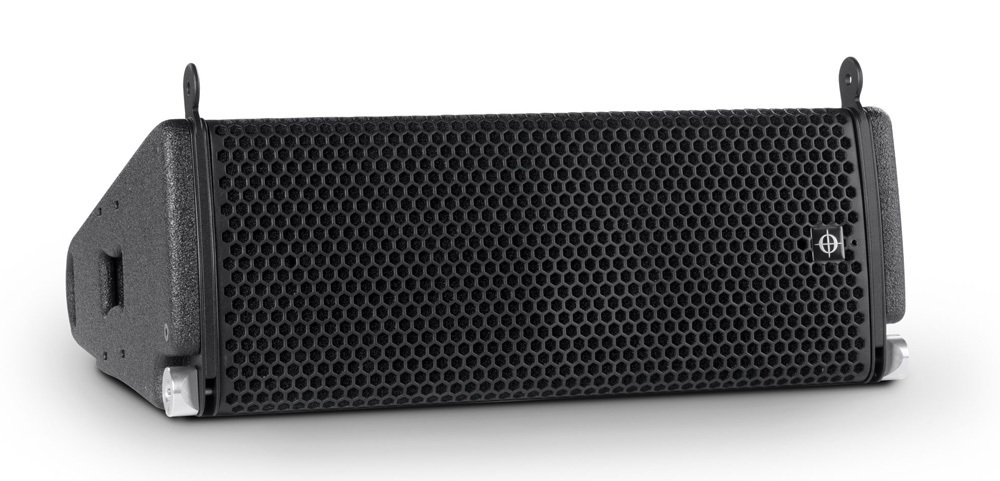

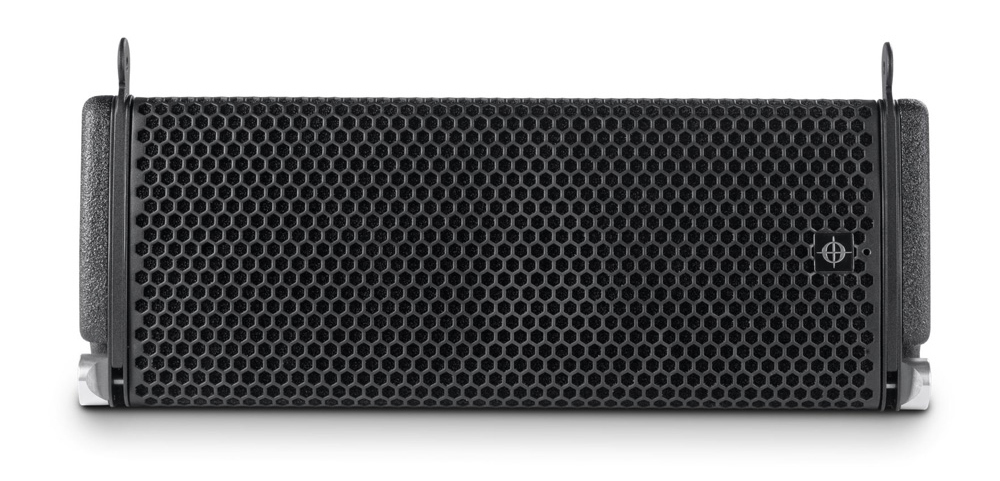

●N-RAY
15kgの小型軽量キャビネットで最大音圧143dB。
高効率な3-Wayラインアレイ・スピーカーシステム。

  • 低域は高効率かつ高耐入力の6.5インチドライバーを2基、中高域は同軸6インチのDDPを1基搭載した 3-Way ラインアレイモジュール。
    ※DDPドライバー(Dual Diaphram Planar wave driver):中域と高域のリングダイアフラムを同軸に配置した2-Wayの平面波ドライバー
  • 1キャビネット143dBの圧倒的なパワー、超低歪率、広いダイナミックレンジ、並外れた過渡特性と優れた位相特性。洗練された音質と明瞭度の高い信頼性のあるサウンドを提供。
  • 劇場やホールのコンサート、企業イベントなど、あらゆるアプリケーションに対応可能。
  • 「nano」の頭文字「N」を名前に冠したとおり、小型軽量なキャビネット。W518×H227×D390mm、15kg。
  • AiRAYViRAYと音響的互換性があり、既存のシステムを無駄なく使用してシステム増強が可能。
  • 独自の放熱空冷技術「DAC(Dynamic Air Cooling)」を採用。従来の冷却システムを備えた同サイズのシステムと比較して、許容入力と最大SPLが2倍という驚異的な数字を実現。
  • 水平指向角は、90°。Instafit Magnetic Couplerをオプションのカプラーに取り替えることで、水平角を120°(60°+60°)または非対称:105° (45°+60°)で利用可能。グリルは側面のねじ止めピンを利用して簡単にリリースできるうえ、Instafit Magnetic Couplerは超強力なマグネットで張り付いているので、外して取り替えるだけ。水平角の変更のために、工具の必要がありません。
  • N-RAY専用のベースエクステンション“ SCN-F ”と一緒に使用することで、35Hzまで低域を拡張します。
    ※センサーコントロールドサブウーファー「SCV-F」を追加して、再生周波数を25Hzまで拡張可能。
  • LINUS RACK(20T/40TM/T)とシステム化。搭載されたパワーアンプ “LINUS10”"LINUS 14D"はリニアフェイズを実現する高品位DSPを内蔵。
  • オプションでウォータープルーフ加工(IP-55)とRAL指定のカラーリングが可能。※最低ロット数など、詳細はお問い合わせください。

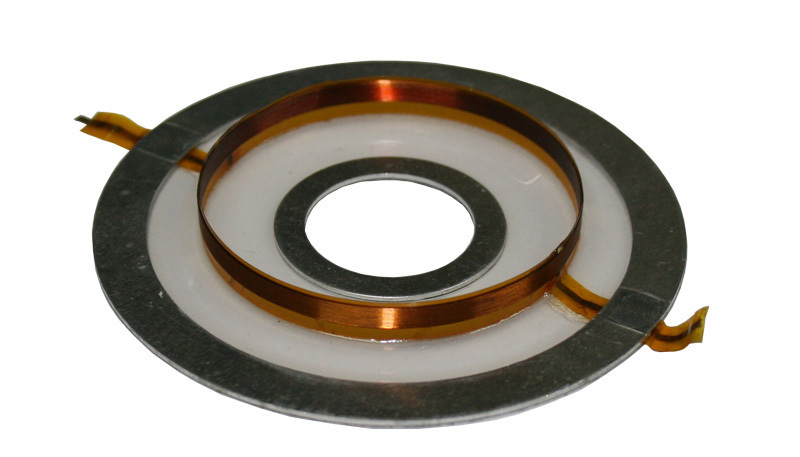

HFリングダイアフラム
HFリングダイアフラム

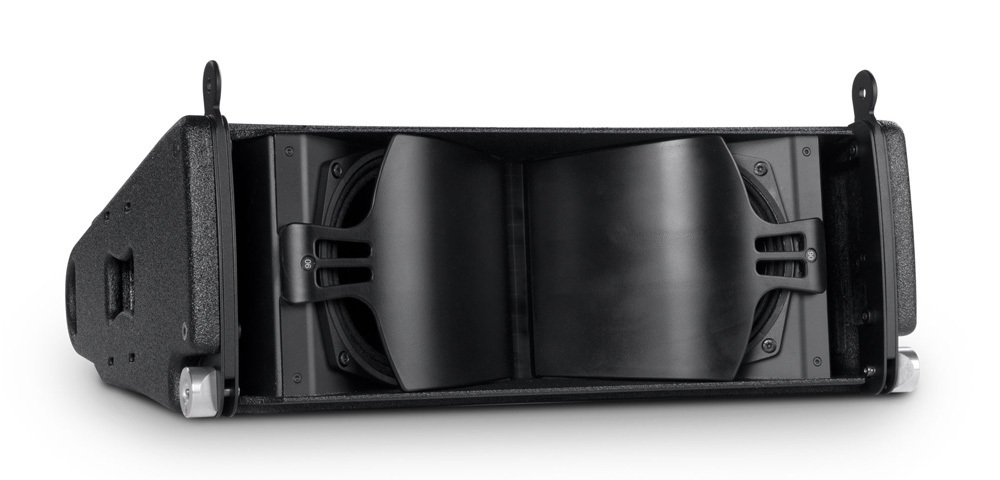

DDP driver_N-RAY
N-RAYのDDPドライバー

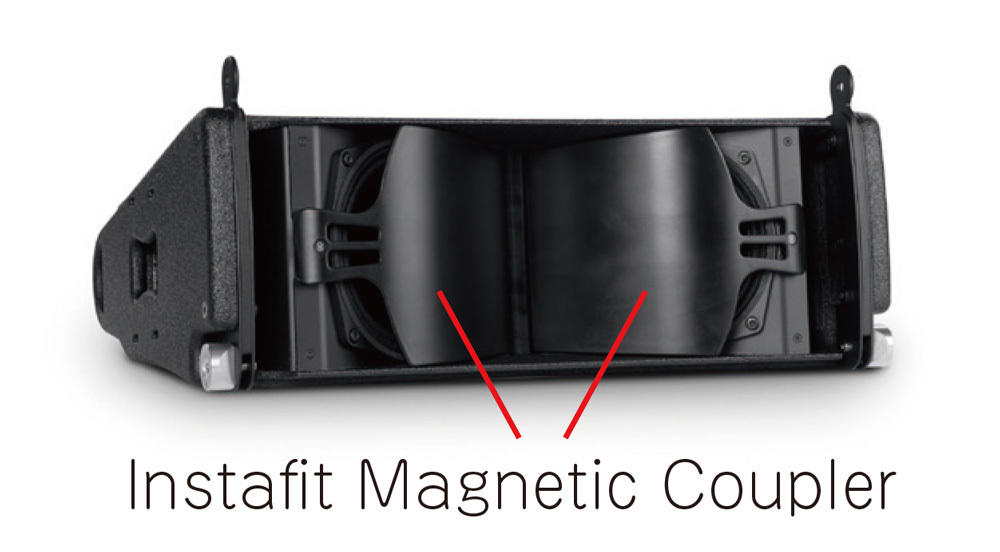

Instafit Magnetic Coupler_N-RAY

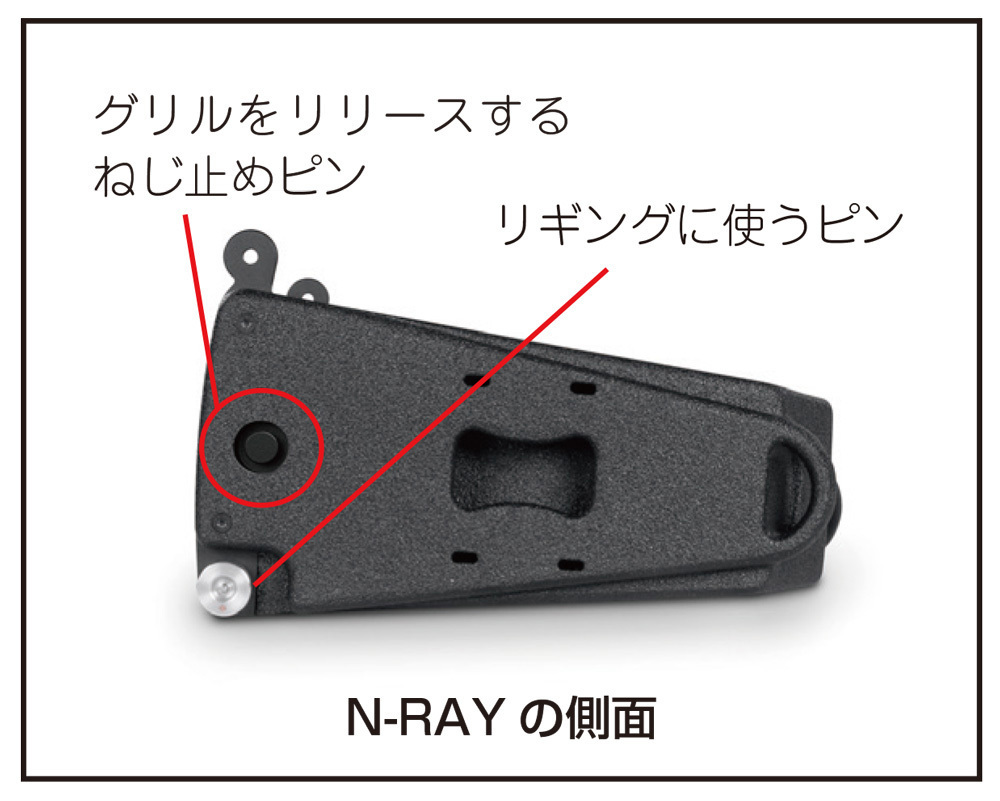

N-RAY_side

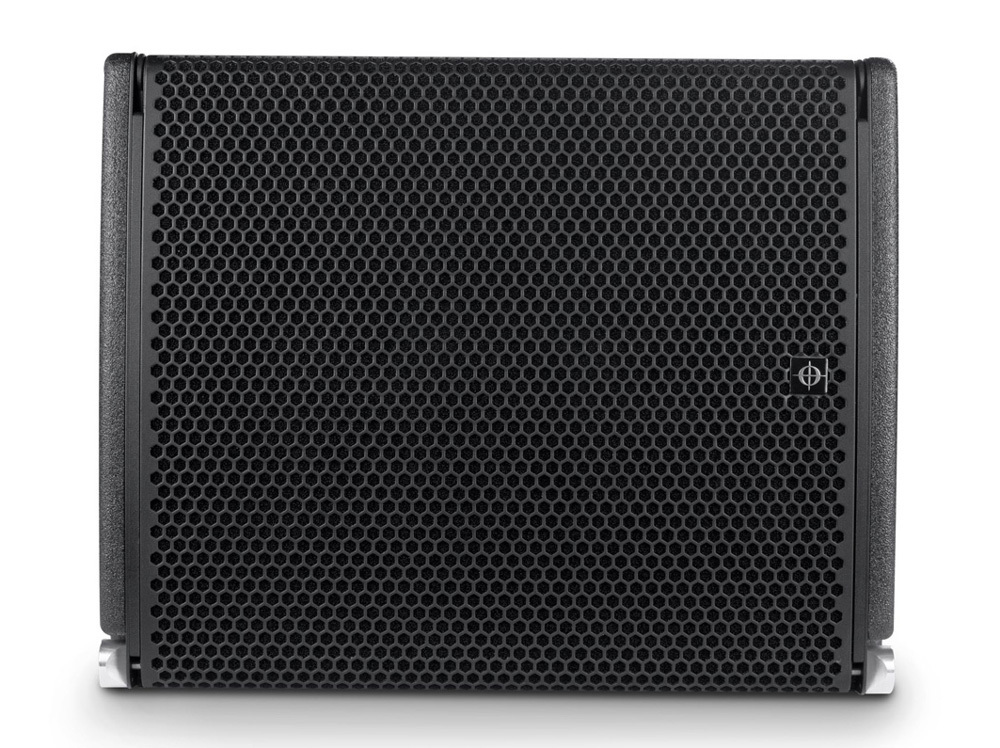

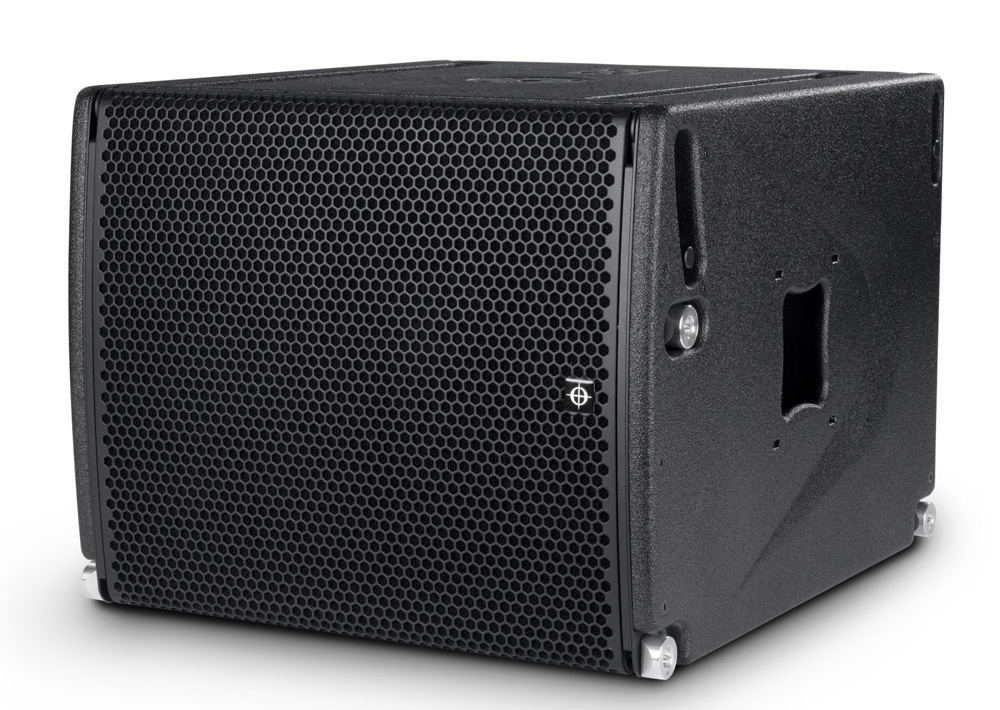

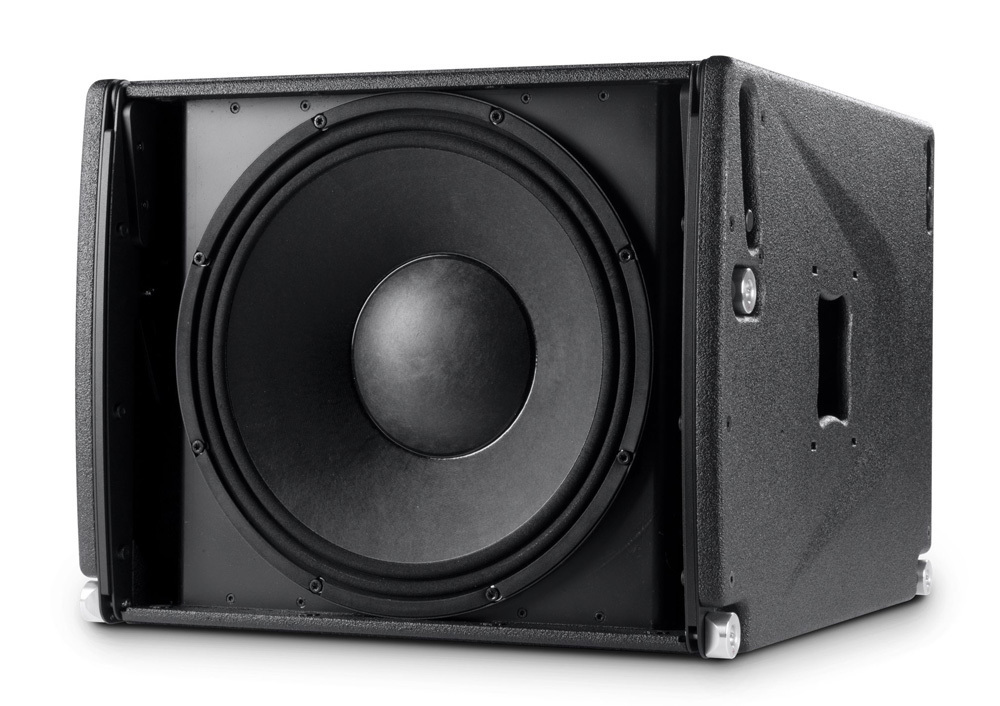

●SCN-F
35Hzまで低域を拡張する
N-RAY専用ベースエクステンション

  • SCN-Fは、ネオジム磁石を採用した超低歪率のロングエクスカージョンドライバーを1基搭載。
  • ベースエクステンションとしてN-RAYと一緒に使用することで、35Hzまで低域を拡張。再生周波数のほとんどがN-RAYの低域とオーバーラップしているので、低域に重厚感と迫力を増強。
  • SCN-Fはベロシティセンサーを搭載した上位モデルで、CODA AUDIO独自のフィードバック・ループ・コントロールが可能。

    フィードバック・ループ・コントロールとは>→詳しくはこちら
    SCモデルのベースエクステンションやサブウーファーに搭載されたベロシティセンサーはボイスコイルの動きを正確に測定し、振幅の大きさと速さの情報をセンサーケーブルを通してLINUSアンプに内蔵されたコンパレーターへ送信。LINUSアンプは、その情報と音源のオリジナル情報を比較してアンプのドライブを修正し、ボイスコイルを常にオリジナルに追従させます。外部EQを使用せず平坦な周波数特性を生み出すハイパフォーマンスで、完璧と言えるほど正確な音楽再生を実現します。

N-RAY Technologies


※動画音声は英語ですが、You Tubeの自動翻訳機能で日本語字幕がご利用になれます。

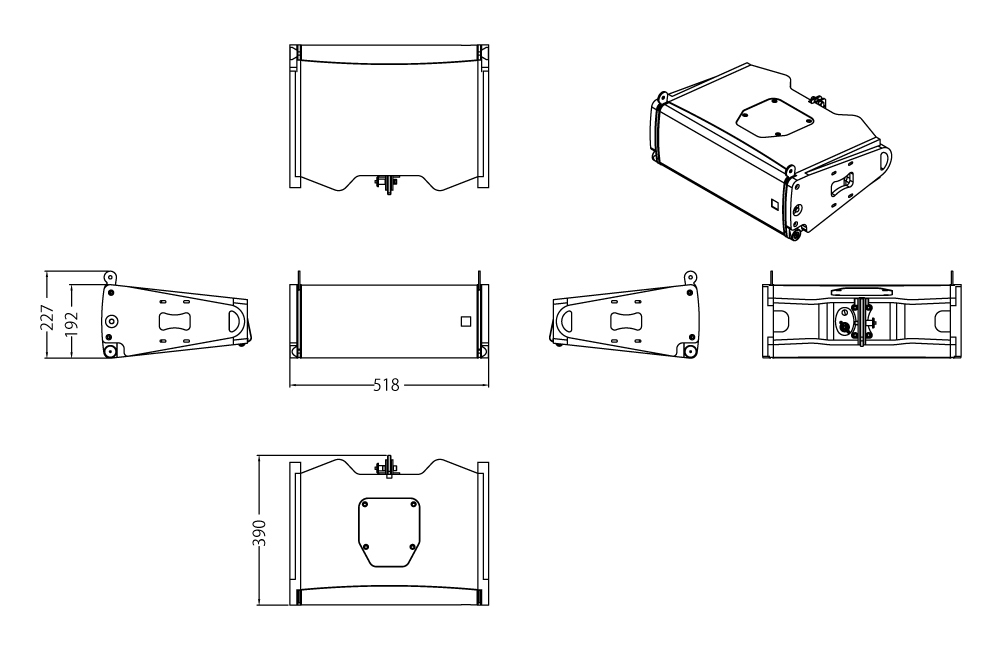

●N-RAY
N-RAY_dim

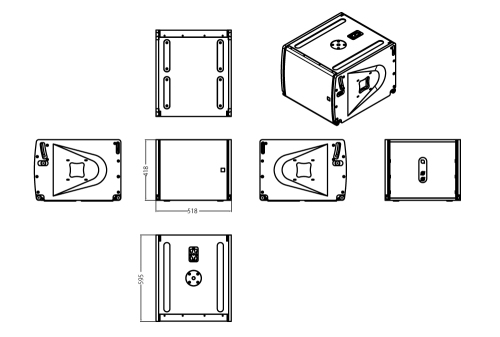

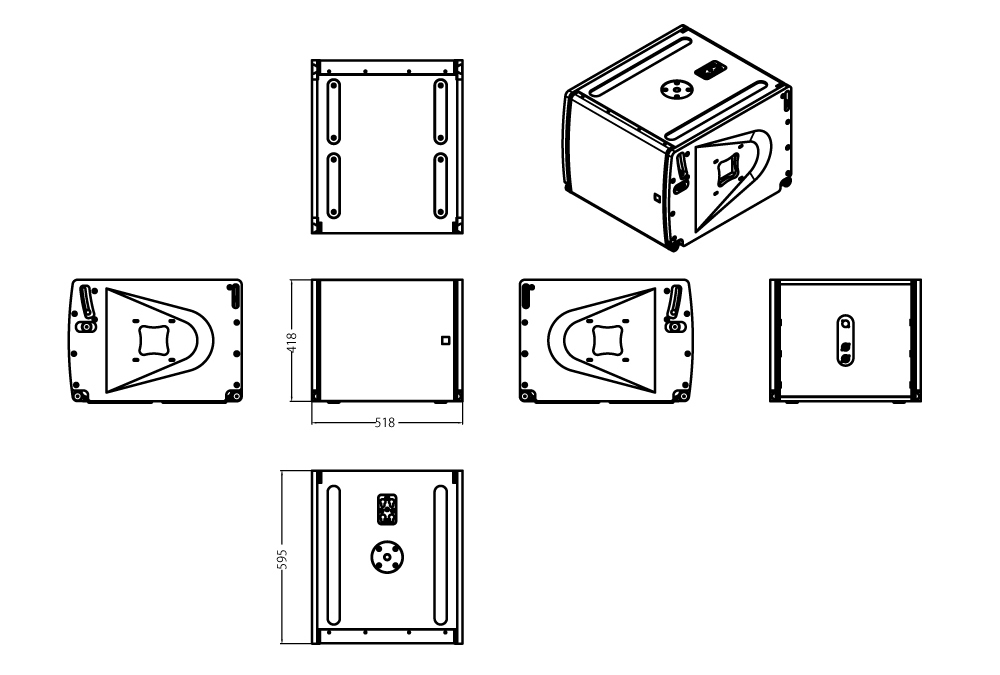

●SCN-F
SCN-F_dim
N-RAY SCN-F
形式 3-Way ラインアレイ・モジュール センサーコントロールド・ベースエクステンション
連結台数 FR-NR使用時 最大24台(角度による) FR-NR使用時 最大12台(角度による)
周波数特性 60Hz~22kHz(-6dB) 35~200Hz (-6dB)
許容入力(AES/ピーク) 低域 : 1000W/4000W 1500W / 6000W
感度(1W/1m) 低域 : 95dB 中高域 : 110dB 101dB
最大音圧 143dB※1 139dB※2
カバレージ角 水平 : 90°※3
垂直 : アレイ構成による/0°~12°(1°刻み)
水平 :-
垂直 : アレイ構成による/ 0°、2.5°、 5°
ドライバー構成 低域 : 2×6.5インチ(165mm)、ネオジム磁石採用、防滴加工コーン使用、2インチ(50.8mm)ボイスコイル2×500W(AES) 低域 : 1×15インチ(380mm) 、ネオジム磁石採用、超低歪率4インチ(101.6mm)ボイスコイル
中高域:6インチ(152mm)コアキシャルドライバー
中域:3.5インチ(90mm)ボイスコイル、150W(AES)
高域:1.75インチ(44.4mm)ボイスコイル、80W(AES)
クロスオーバー 500Hz、6.3kHz(パッシブ)
入力コネクター 2×Neutrik™( 1×Input+1×Link) 2×Neutrik™ NL4MP
公称インピーダンス 12Ω(+2/-2) 8Ω(+1/-1)
エンクロージャー 合板、アルミニウム 合板、アルミニウム
仕上げ ポリウレア樹脂塗装、黒 ポリウレア樹脂塗装、黒
フライング金具 製品に含む 製品に含む
寸法(W×H×D) 518 × 192 × 390 mm(突起物含まず) 518×418×595 mm
質量 15kg 33kg
※1 ピンクノイズ、クレストファクター6dB
※2 ピンクノイズ、クレストファクター6dB、ハーフスペース
※3 水平角はオプションのカプラーを使用して、120°、105° (60°+45°または45°+60°)に変更可能
●N-RAY
N-RAY_2 N-RAY_3 N-RAY_4
●SCN-F
SCN-F_2   SCN-F_3  SCN-F_4

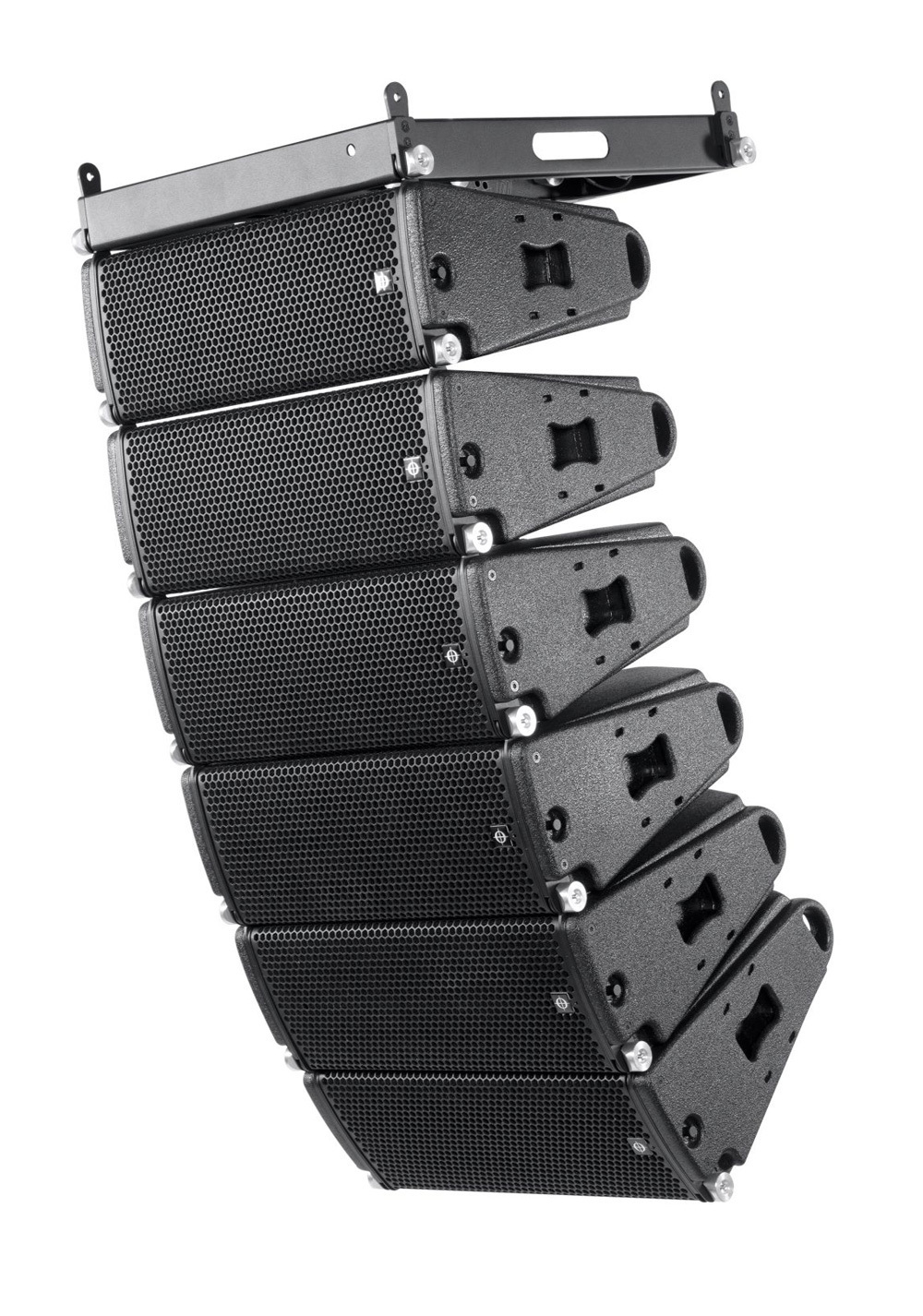

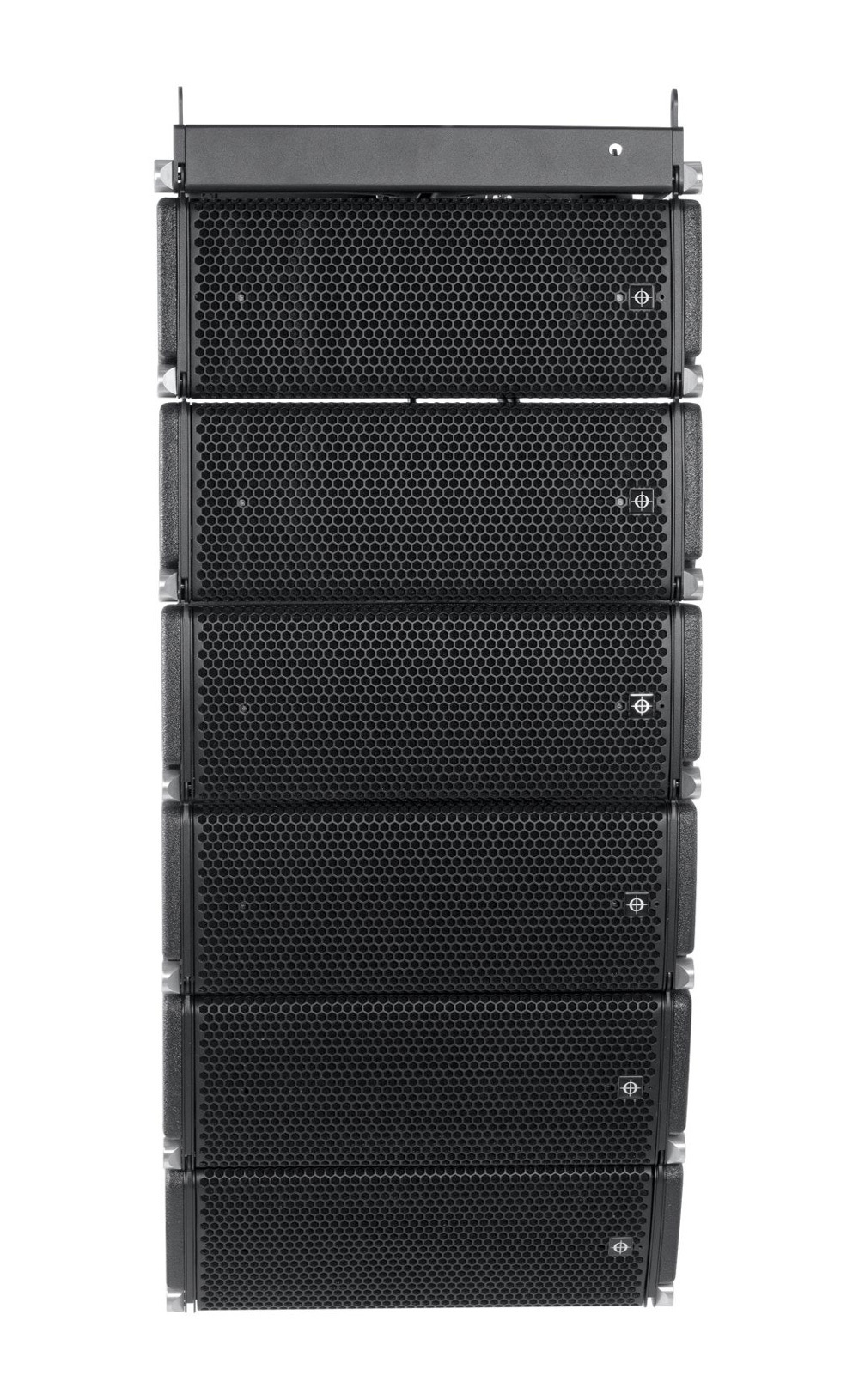

●ラインアレイ構成

N-RAY_5 N-RAY_6 N-RAY_7

※クリックすると拡大します。
アレイモジュール N-RAY
サブウーファー  SCV-F_small
SCV-F
 SCP-F_small
SCP-F
ベースエクステンション
(低域拡張)
SCN-F
DSPコントローラー&アンプ LINUS 14D _150pix
LINUS 14D /LINUS 14
ツアリング用
システムラック

LINUS RACK 40T
LINUS RACK 20T

LINUS T-RACK_M-RACK_small
LINUS T-RACK
LINUS M-RACK

▼N-RAY 仕様書
仕様書ダウンロード

▼SCN-F 仕様書
仕様書ダウンロード


別売り アクセサリー

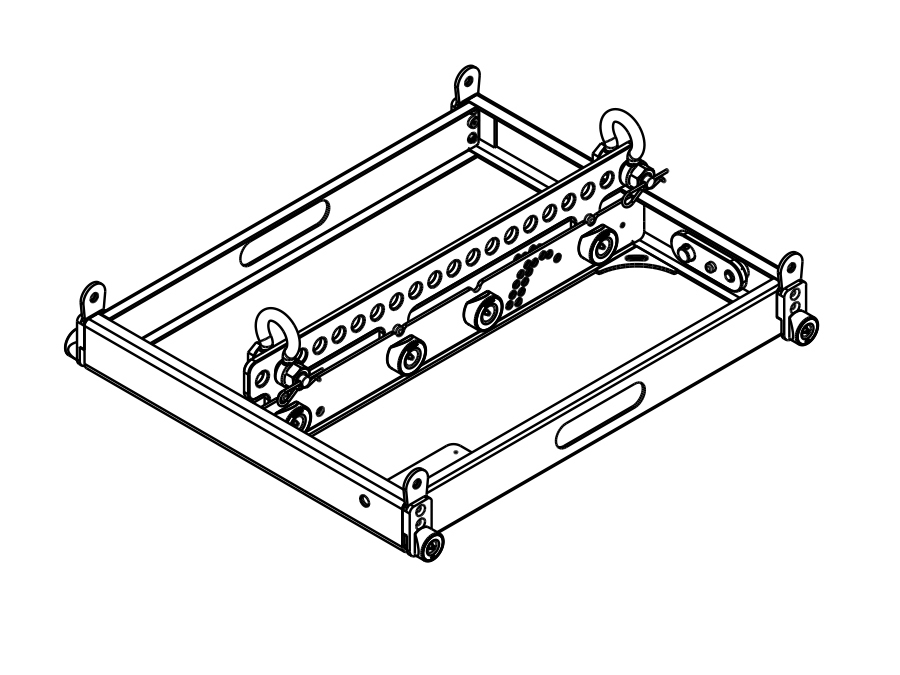

FR-NR

N-RAYシステム用アレイフレーム。

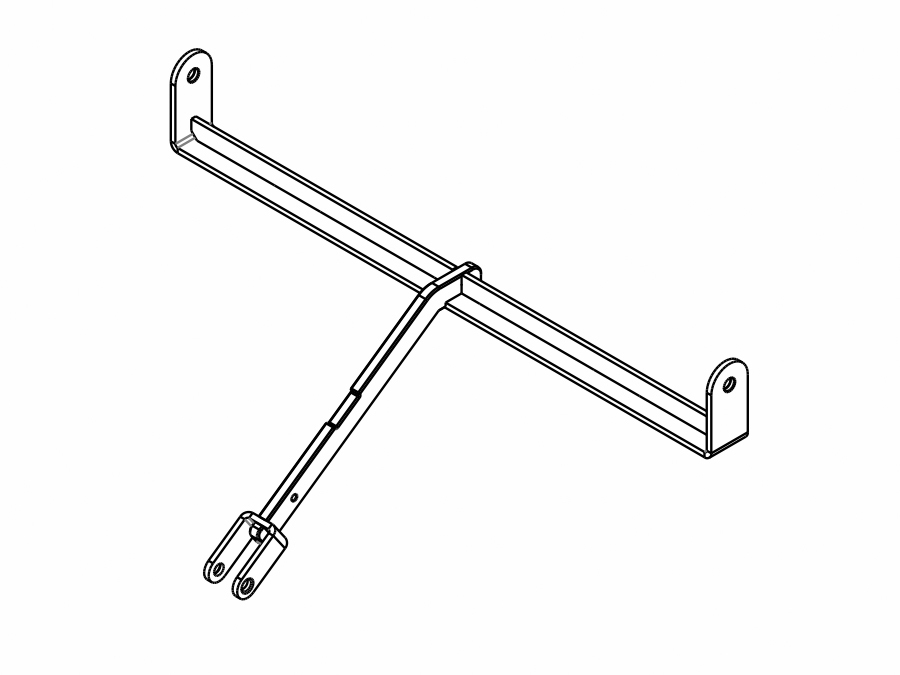

NR-LINK

N-RAYシステム用ダウンフィルフレーム。

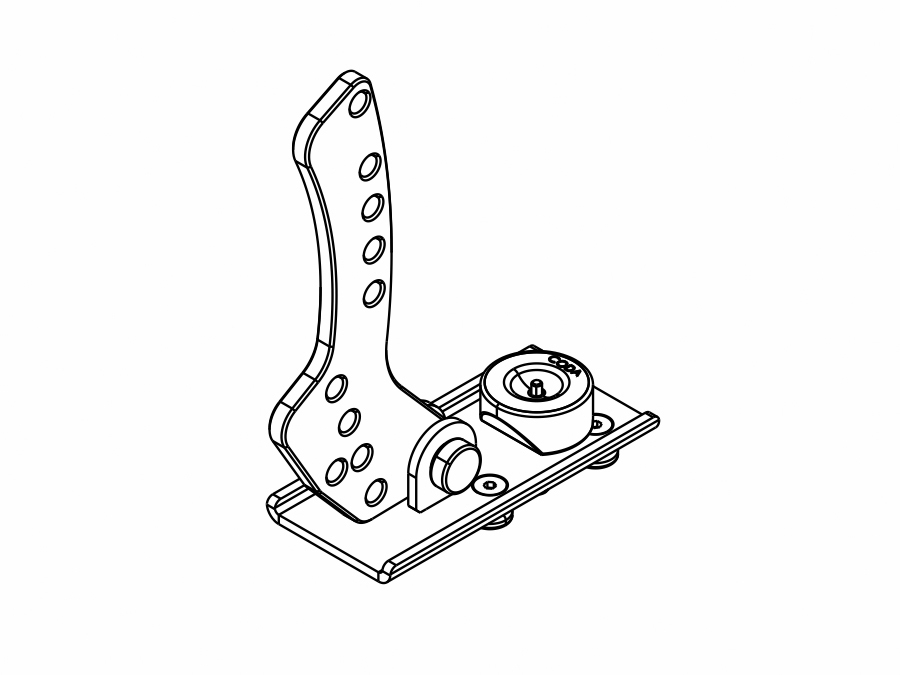

NGA

N-RAY用グラウンドスタッキングアダプター。

NR-COUPLER 120°

N-RAY用ウェーブガイド。

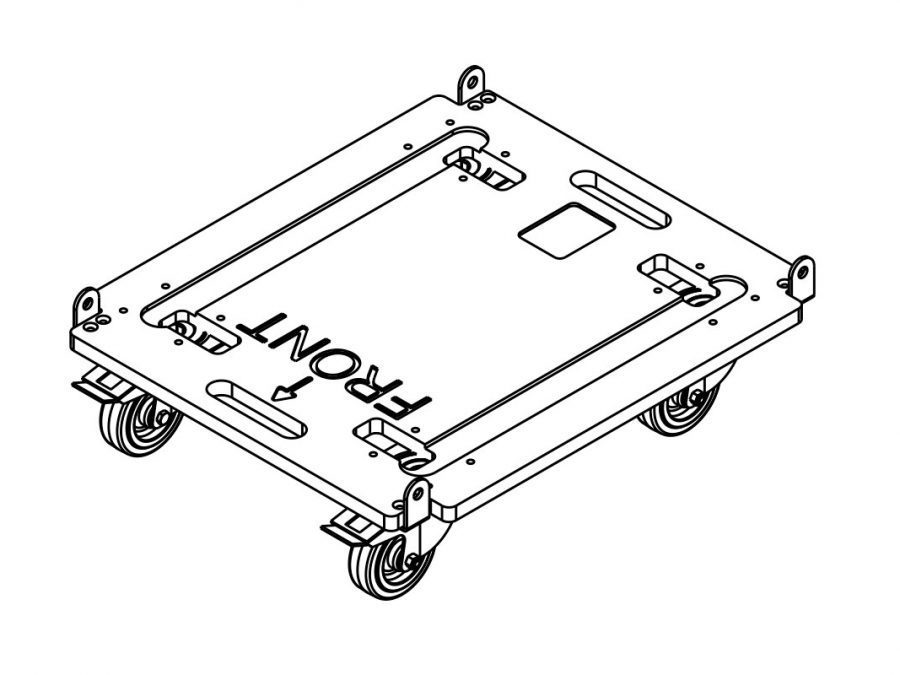

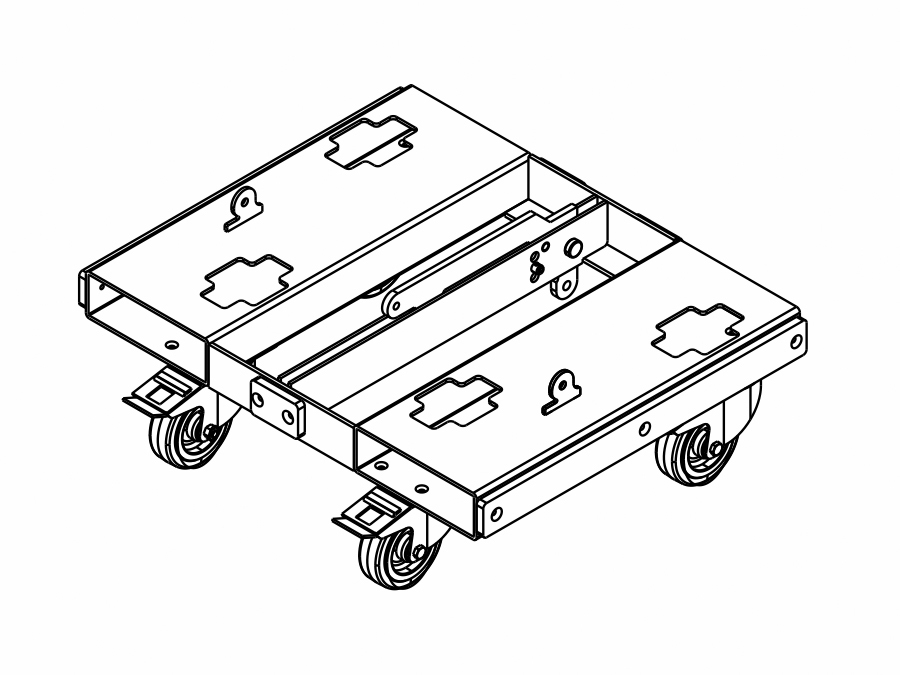

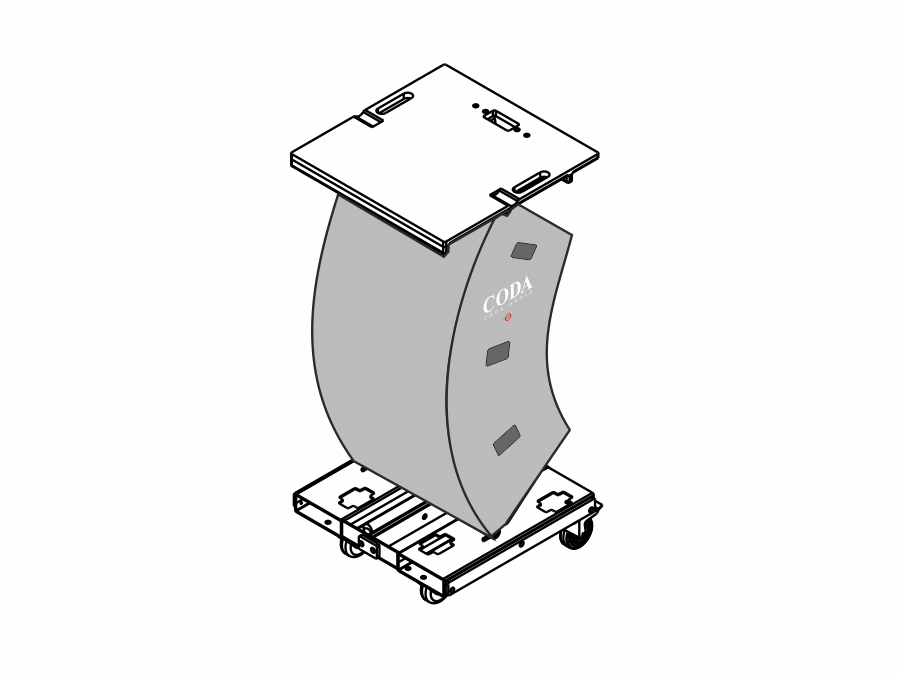

DOT-NR

N-RAY用ドリー。

DOT-SCN-F

SCN-F用ドリー。

CO-N-RAY

N-RAY用プロテクションカバー。

CO-N-SUB

N-SUB/SCN-F用保護カバー

CO-N-SUB-EX

N-SUB/SCN-F用保護カバー
