LINUS6.4D　LINUS6.4
LINUS6.4D 1U 円(税抜円)　
LINUS6.4　1U 円(税抜円)

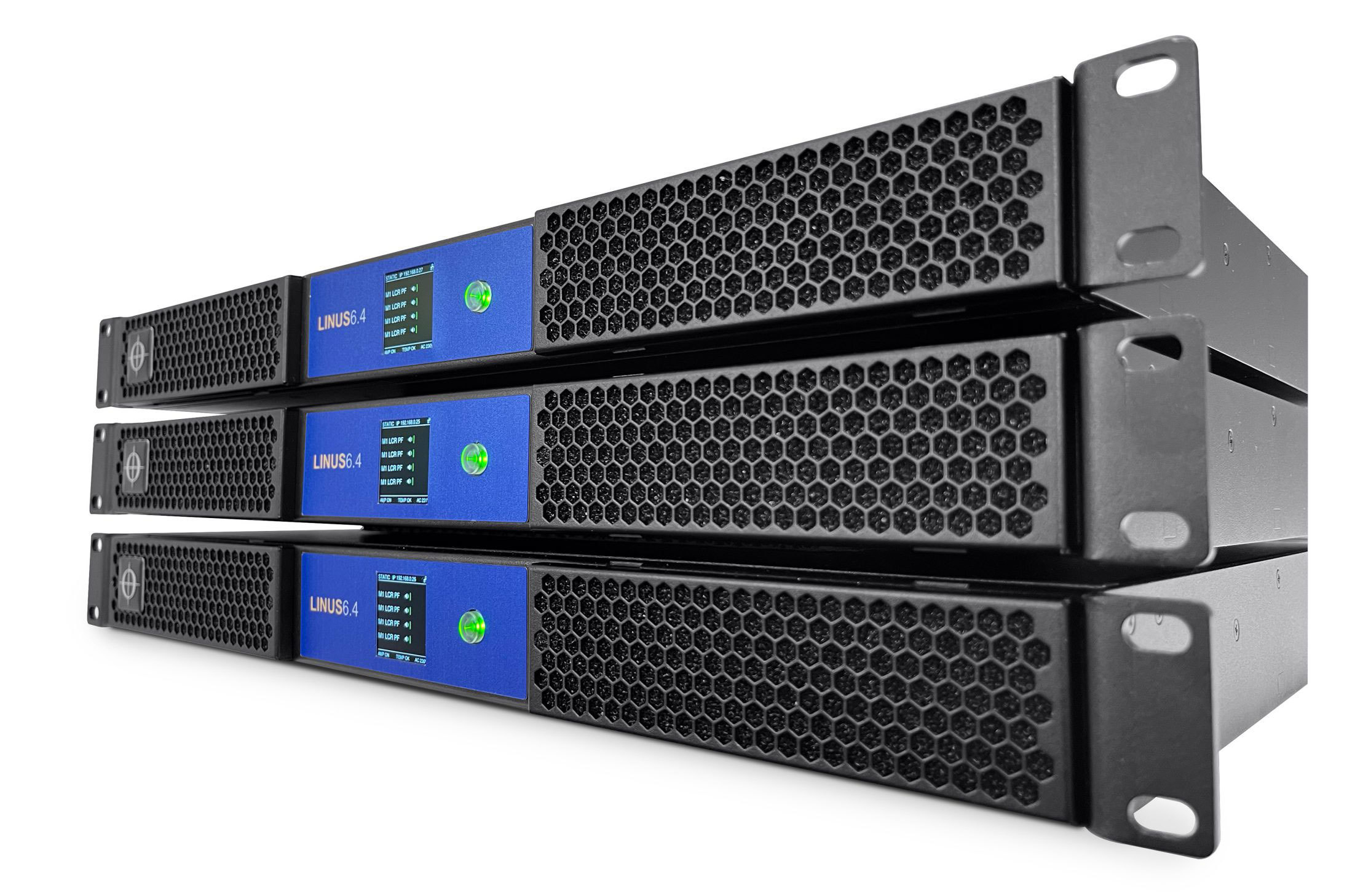

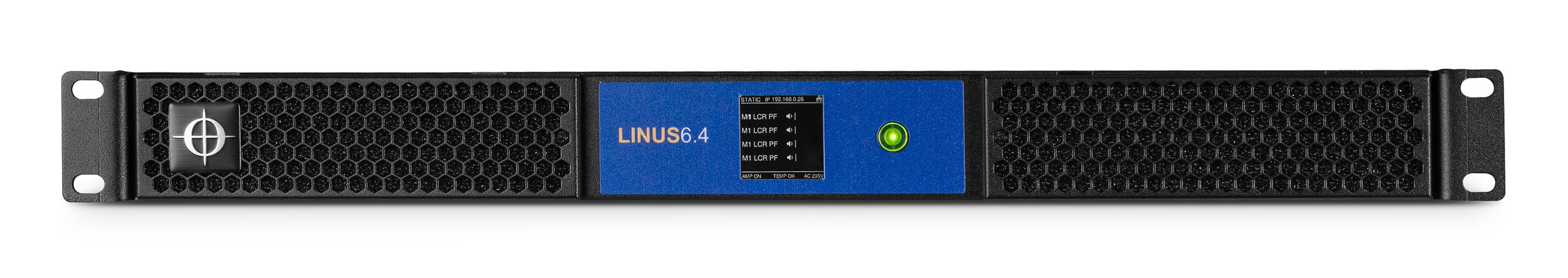

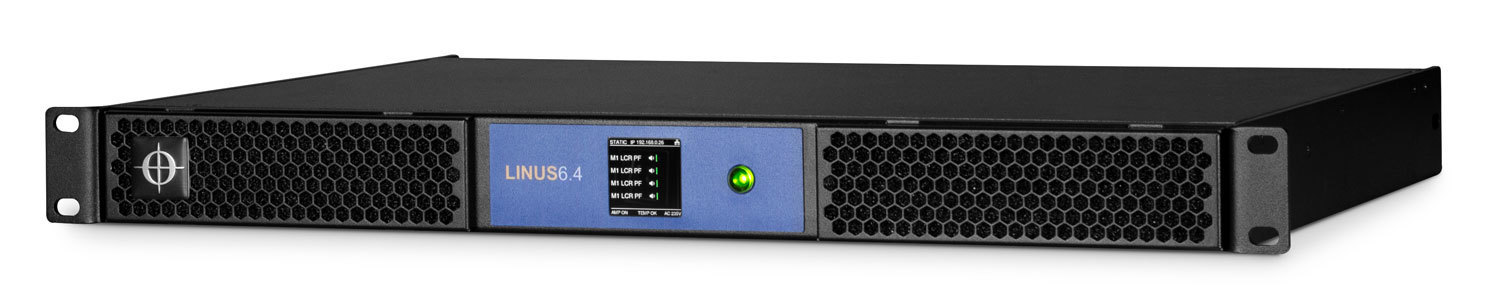

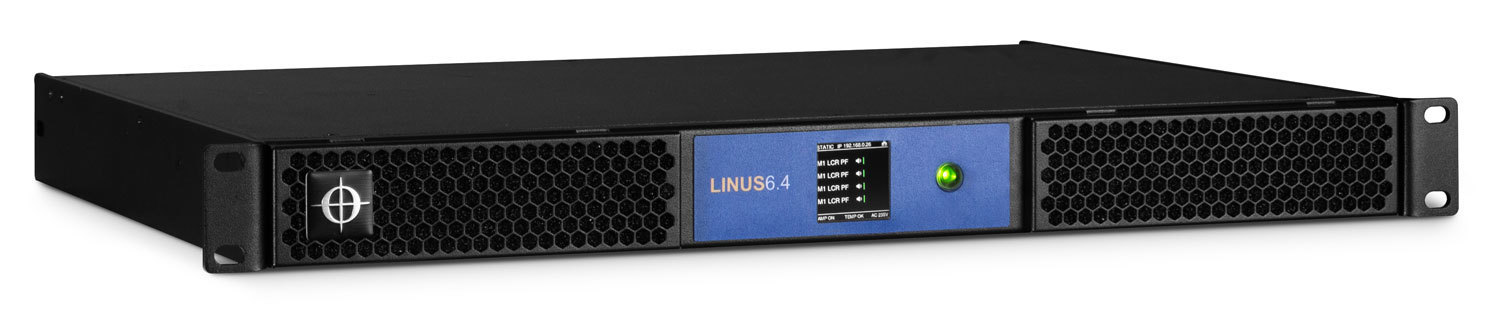

※画像は、LINUS6.4です。
※クリックすると拡大できます。


■1Uサイズでブリッジ出力も可能な4チャンネル。多様な音響設備に対応。

  • コンパクトな1Uサイズの筐体に最大1500W×4 (2Ω）の出力を備え、ローインピーダンスと70V/100Vハイインピーダンススピーカーの両方に対応。
  • 2チャンネルをブリッジして使用することもでき、多様な音響環境に柔軟に対応可能。劇場、ホール、商業施設、会議室、教育機関などの常設音響設備に最適。
  • アナログ入力およびLiNETによるデジタル音声伝送に対応する「LINUS6.4」とLINUS6.4の機能にDanteネットワーク機能を追加した「LINUS6.4D」の2つのモデルを展開。
  • LiNETは、LANケーブルを使用して最大8チャンネル（AES3：2チャンネル×4系統）のデジタル音声信号を伝送するCODA AUDIO独自のシステムで、高品質かつ安定した音声伝送を実現します。どちらのモデルも外部機器との接続や制御に利用できるGPIO端子を搭載しており、設備音響システムの中で便利に使用できます。(画像挿入：LINUS6.4背面_LiNET-GPIO.jpg)
  • LINUS6.4は先進のClass Dディスクリート出力段とDC-Coupled DAC（直流結合DAC）を採用。直流結合DACは、信号経路にコンデンサを使用しないことで、低周波数帯域の位相歪みを排除し、より正確で自然な音質を実現します。これにより、音の立ち上がりや微細なニュアンスまで忠実に再現でき、音響空間の表現力が飛躍的に向上。
  • PFC（力率改善）回路付きの高効率SMPS（スイッチング電源）を搭載することで、電力供給の安定性と高効率化を両立。高い電力密度と低発熱設計により、高い信頼性を維持。

■直感的な操作と柔軟な制御で、現場の即応力を最大化

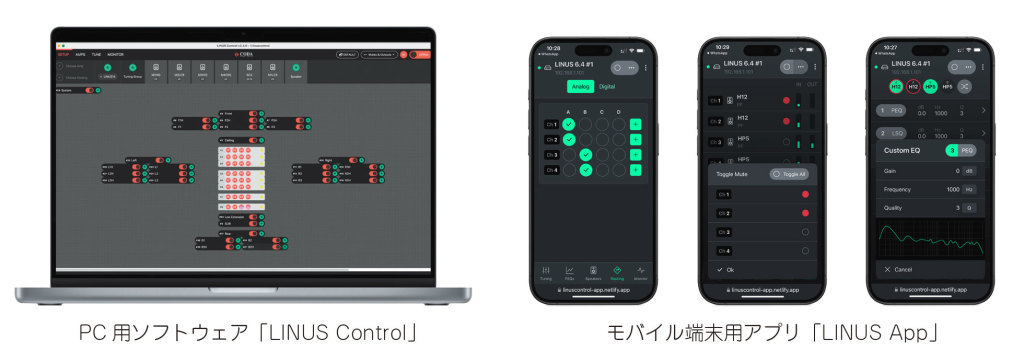

  • PC用ソフトウェア「LINUS Control」に加え、モバイル端末からの操作を可能にする「LINUS App」に対応。
  • 「LINUS App」は、パワーアンプ本体が発する内蔵Wi-Fiホットスポットを利用して、スマートフォンやタブレットから直接接続・制御が可能なアプリ。
    • LINUS Controlを使用するPCを起動させることなくケーブルレスで迅速かつ直感的に設定や調整作業が可能。
    • 設置後の微調整やトラブルシューティングにおいても大きな利便性を発揮。
    • アンプの状態監視、パラメータ変更、プリセットの呼び出しなど、すべての操作をモバイル端末から完結できるため、運用効率が飛躍的に向上。
  • アンプ前面には高解像度IPSディスプレイと操作ボタンを搭載しており、ネットワーク接続がない環境でも直接本体から設定やモニタリングが可能。
  • 出力レベルの確認、入力ソースの切り替え、プリセットの選択、システムステータスの表示など、基本的な操作を現場で即座に行えるため、設置後の調整やトラブル対応において高い柔軟性を発揮。

■CODA AUDIO製スピーカーに最適化されたプリセットを内蔵

  • CODA AUDIO製スピーカーに最適化されたプリセットを内蔵(※)しており、迅速なセットアップと高品位な音響再生を実現。
    ※（AiRAY、CiRAY、ViRAY、SCサブウーファー/ベースエクステンションシリーズなどの高出力製品とセンサーコントロール機能を必要とする製品を除く。）

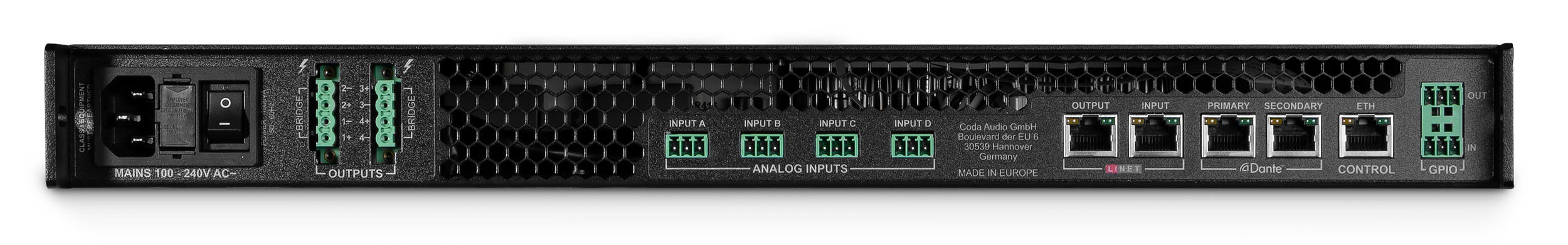

 ■LINUS6.4D背面
※クリックすると拡大します。
  LINUS6.4 LINUS6.4D
チャンネル 4in/4out
入力（Analog、LiNET）		 4in/4out
入力（Analog、LiNET、Dante）
音響性能 入力インピーダンス 44 kΩ(バランス)
最大入力レベル +21 dBu / 8.7 Vrms
周波数特性 ± 0.3dB（20Hz ～ 20kHz、4 Ω）
THD+N & IMD  < 0.05%(20 Hz～20 kHz)
ダンピングファクター ＞2500（8Ω、1kHz以下）
DSP サンプリングレート/ビット深度 48 kHz / 64 bit
プリセット D5、OMNIO5、HOPS※、CoRAY※、G300/500/700/SUB※、
CUE※、APS※、U、の各シリーズ
※製品により高い出力は得られません。また、AiRAY、CiRAY、ViRAY、SCサブウーファー/ベースエクステンションシリーズなどの高出力製品とセンサーコントロール機能を必要とする製品は対応できません。
パワーアンプ※ 出力
(20Hz～20kHz,THD <0.01%)(全チャンネル駆動、クレストファクター 12dB)		 500 W @ 8 Ω
800 W @ 4 Ω
1500 W @ 2 Ω
1600 W @ 8 Ω ブリッジ
3000 W @ 4 Ω ブリッジ (2ch ブリッジ, 2ch シングル)
ピーク出力
(20Hz～20kHz、クレストファクター6dB)(全チャンネル駆動)		 1000 W @ 8 Ω
1600 W @ 4 Ω
3000 W @ 2 Ω
3200 W @ 8 Ω ブリッジ
6000 W @ 4 Ω ブリッジ (2chブリッジ, 2ch シングル)
出力段 Class D-IC
電源/エンクロージャー 電源 定格 AC100V、50/60Hz
動作範囲 AC100V～240V（公称） ±10%
消費電力 スタンバイ 8W
アイドル 23W
代表値 1000W
寸法（W×H×D 483×44.4×343 mm (1U)
(背面の取り付け金具を含む)
質量 4.3 kg

※最大構成としては、1組のブリッジを4Ωで、その他のチャンネルをシングルで4Ωで使用するか、または2組のブリッジを8Ωで使用することを推奨する。
▼LINUS6.4/6.4D仕様書
PDFファイル 68.0KB　DXFファイル 2.08MB


▼関連資料
LINUS6.4/6.4D ver1.3 取扱説明書 　3.67MB
