D20

3-Wayフルレンジ・スピーカーシステム

D20-L

円(税抜 円)
D20-R  円(税抜 円)
D20-L White 円(税抜 円)
D20-R White 円(税抜 円)

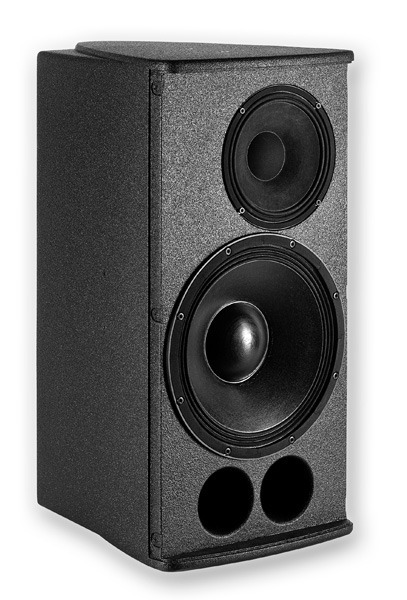

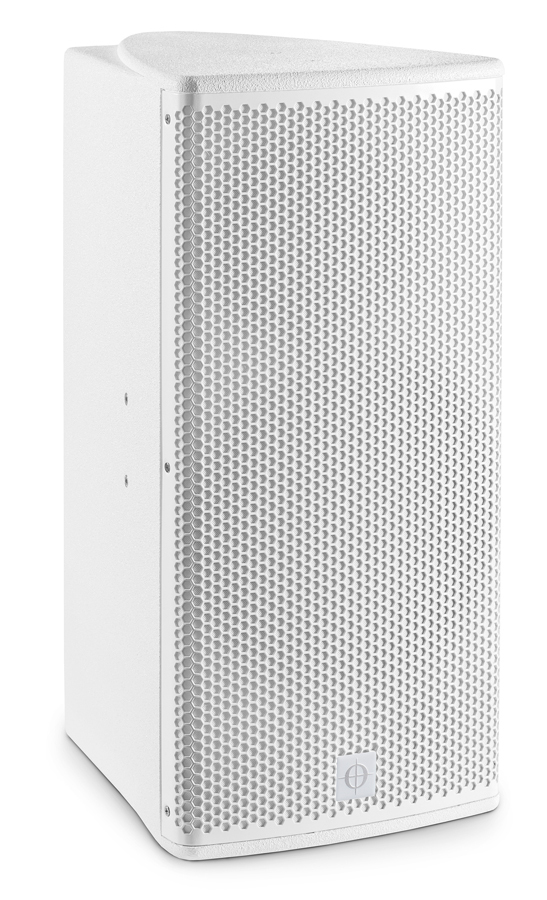

  D20 _front_without grill  D20_3dD20 White
※クリックすると拡大できます。

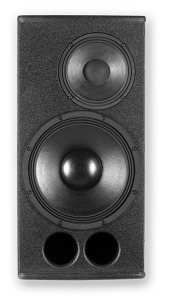

※グリルのない画像は、D20-Rです。

  • 8インチの中域と1.75インチの高域ドライバーをコアキシャルにしたコンパクトな3-Way構成。
  • 低域には、エクスカージョンに優れた12インチのドライバーを搭載。高い音圧でも35Hzまでの低域をカバー可能。
  • ドライバーの音響中心を揃え点音源を作り出す優れた設計技術により、ホットスポットのない位相のそろった波面を生成。
  • 1000Wの高出力(AES)。
  • 優れた指向性コントロールで、コンポーネント間のアライメントを完璧に施した一定のカバレージを確立。
  • 厳しいスペースながらも低域を必要とする高音質が求められる中規模の設備向けに最適。
  • L仕様(D20-L)とR仕様(D20-R)を用意。
  • ウォータープルーフ加工(IP-55)とRAL指定のカラーリングが可能です。
      ※最低ロット数など、詳細はお問い合わせください。
  • コンパレーター内蔵アンプLINUS 14D/LINUS 14 と一緒に使用します。プリセットの設定で、システムをイコライジングし、スピーカーを保護するリミッターを最適化します。

   4chアンプ :LINUS 14D/LINUS 14

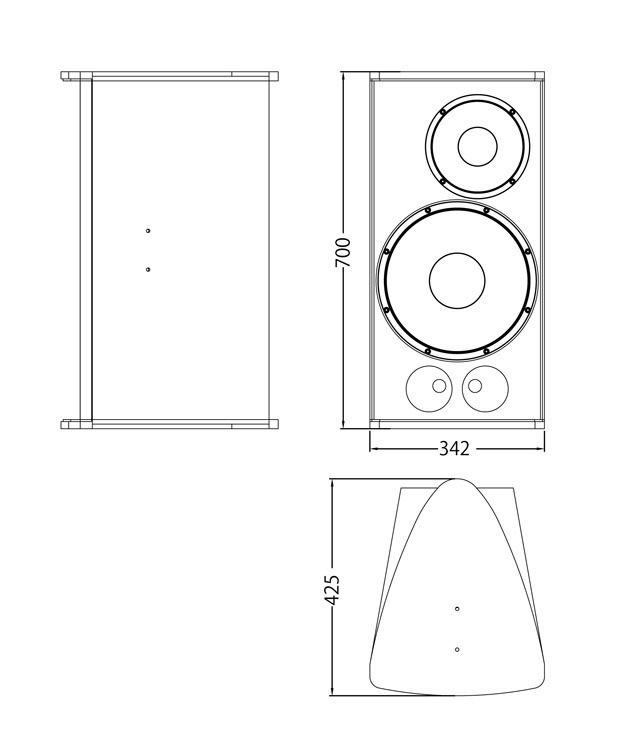

D20_dim
※寸法図は、D20-Rです。
※クリックすると拡大できます。
  D20-L

D20-R

形式
3-Way フルレンジ・スピーカーシステム
L仕様
R仕様
周波数特性
35Hz~20kHz(-3dB)
許容入力(AES/ピーク)
1000W/4000W
感度
97dB(※1)
最大音圧
133dB SPL(※2)
カバレージ角
90°円錐
ドライバー構成 低域
1×12”
中高域
8”/1.75”コアキシャルドライバー
2”+1.75”ボイスコイル
クロスオーバー
パッシブ:300Hz、1.3kHz
入力コネクター
2×Neutrik™ NL4MP
公称インピーダンス
エンクロージャー
合板
仕上げ
黒(D20)、白(D20 White:RAL9016)、ポリウレア樹脂塗装
寸法(W×H×D)
342×700×425mm
質量
26kg

※1.ハーフスペース  ※2.ピンクノイズ、クレストファクター6dB
D20

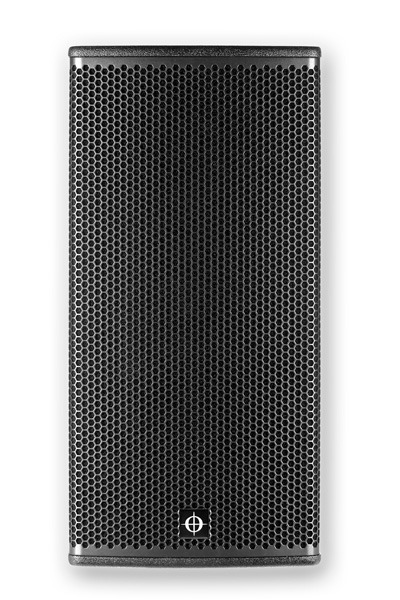

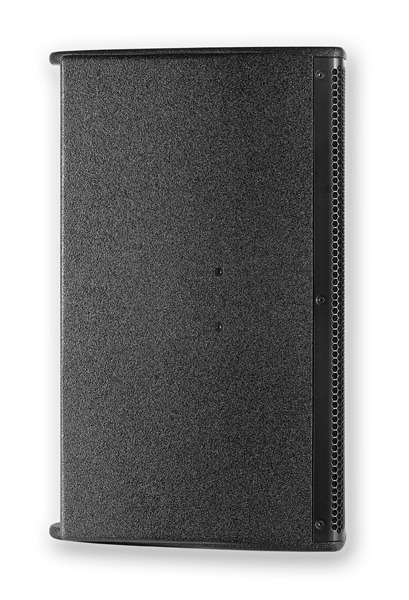

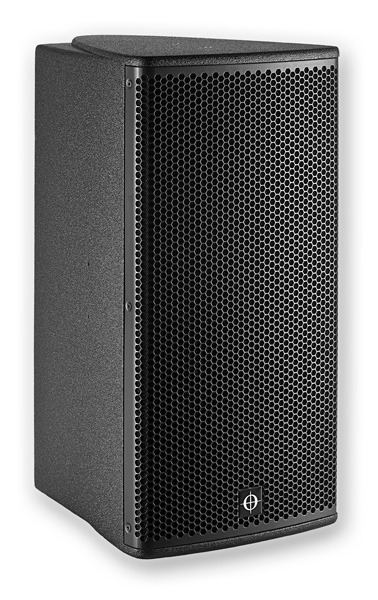

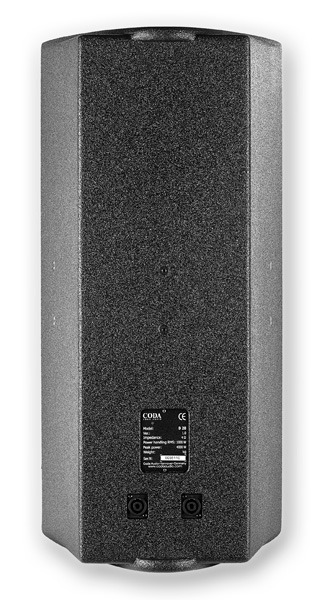

D20_3d_without grill D20_front D20_side D20_Back
※グリルがない画像は、D20-Rです。


D20 White

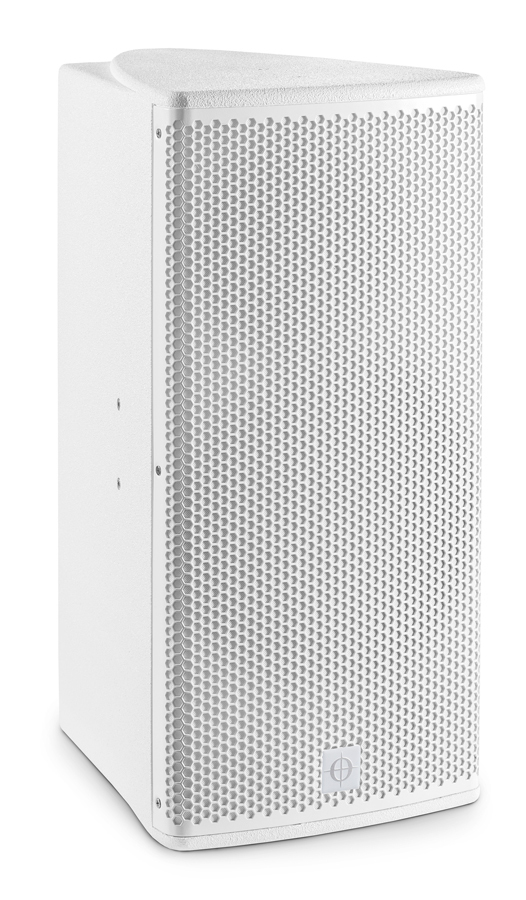

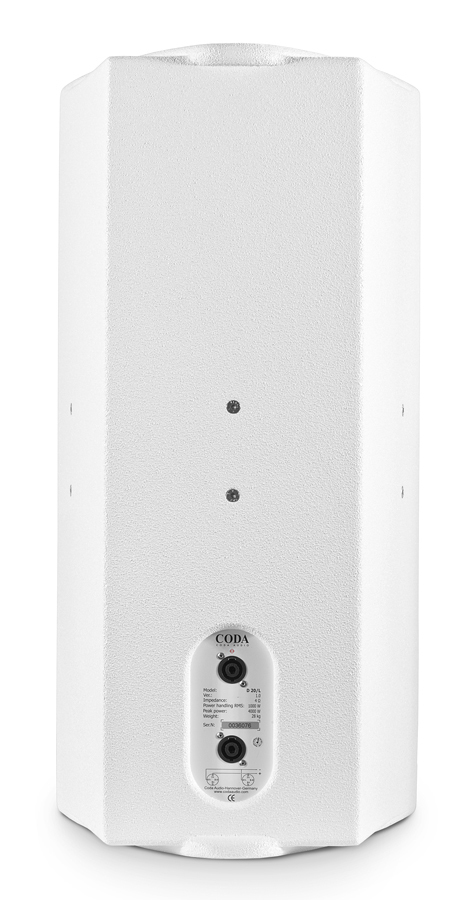

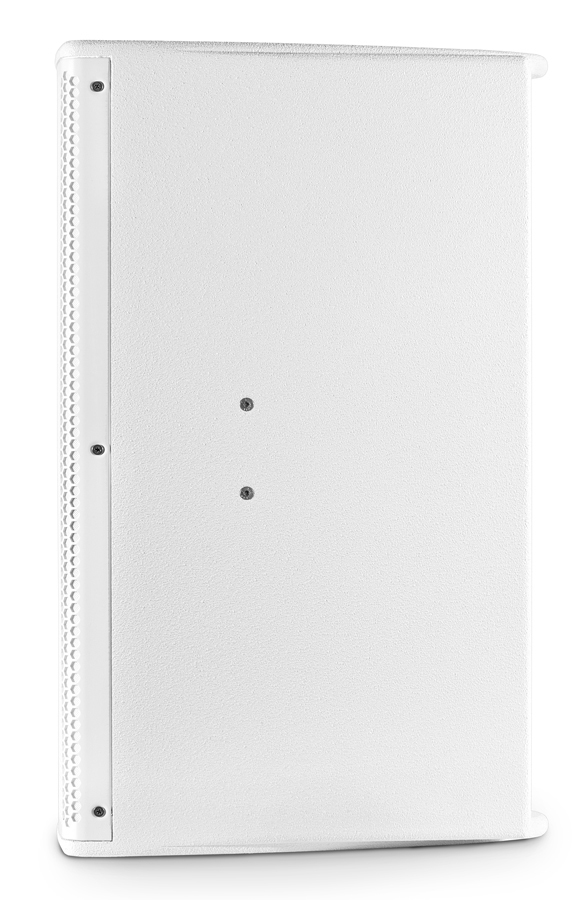

 D20 White 3d  D20-white_front D20_white_side_L  D20_white_back
※クリックすると拡大できます。
コンパレーター内蔵4chアンプ
LINUS 14D/LINUS 142U  LINUS 14D



▼D20仕様書
PDFファイル38.8KB  DXFファイル196KB
アクセサリー仕様書
▼CUD20H CUD20V
PDFファイル30.7KB DXFファイル272KB

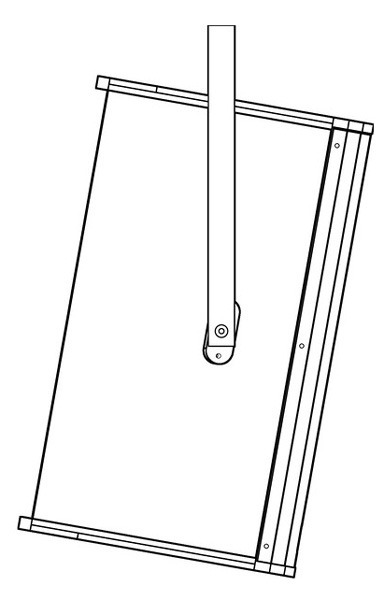

CUD20V

Uブラケット

CUD20H

Uブラケット

DSF

スタンド取付金具

DFA

フライングアダプター

M6 Ring

Uブラケット取付リング
