AiRAY
3-Wayラインアレイスピーカーシステム
AiRAY
   オープンプライス

  AiRAY
※クリックすると拡大できます。

1キャビネットで148dB(中高域)の高音圧を実現。
見た目を遥かにしのぐパワーと高品位なサウンドで大規模SRをコンパクトに構築。
  • 低域は高効率かつ高耐入力の12インチドライバーを2基、中高域は同軸6インチのDDPを2基搭載した 3-Way ラインアレイモジュール。
  • 1キャビネット148dBの圧倒的なパワー、高域から250Hzまでの優れた指向性制御、 高品位なサウンドは、ハイエンドクラスのスピーカーを凌駕。
  • サイズ・質量ともに従来型の約半分。W674×H356×D555mm、40kgとコンパクト。
  • スタジアムやアリーナ、大型劇場のみならず、ホールや中小規模のライブハウス、クラブ、企業のイベントまで幅広く活用可能。
  • 横幅が同じViRAYと違和感なくアレイが組めるため、 効率的な運用が可能。グレードアップが少額で行えます。
  • ベースエクステンション「SC2-F」やサブウーファー「SCV-F」は、AiRAYのシステムに適正化。
  • フライングだけでなくグラウンドスタッキングでも使用可能。ハンドリングがしやすいコンパクトな筐体なので、設置時間や人員の削減にも貢献。
  • 水平方向の指向角は90°で、オプションのウェーブガイドを使用すれば、120°、105°(非対称:60°+45°または45°+60°)と変更可能。
  • LINUS RACKとシステム化。搭載されたパワーアンプ “LINUS14D”はリニアフェイズを実現する高品位DSPを内蔵。
  • オプションでウォータープルーフ加工(IP-55)とRAL指定のカラーリングが可能。※最低ロット数など、詳細はお問い合わせください。

独自技術によるクリアなサウンド

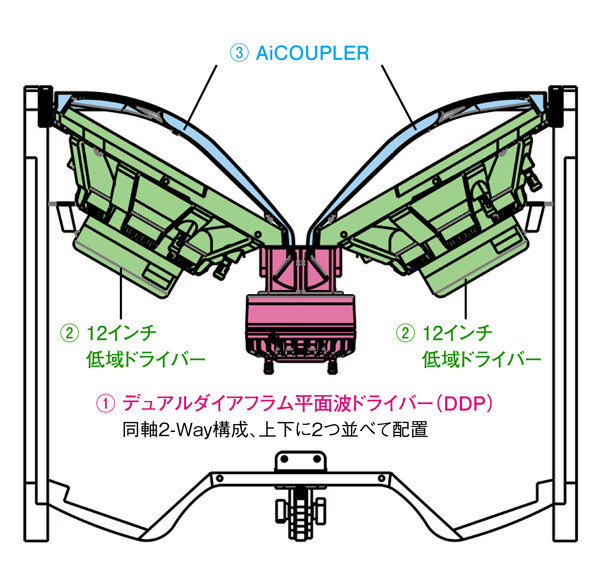

AiRAY_tech

①DDP(デュアルダイアフラム平面波ドライバー)
AiRAYの心臓部には6インチのデュアルダイアフラム平面波ドライバーを2つ搭載しています。個々のドライバーは、同軸のリングダイアフラムを採用した2-Way構成です。中域・高域と狭い周波数帯域を個別に担当することでパワーハンドリングを増幅。中域のダイアフラムはピークで1300Wに到達しており、中高域のダイアフラムは非常に高効率で並外れた過渡特性を持っています。この独自のトランスデューサーが優れた指向性コントロールと信頼性の高いサウンドをつくり出し、台形のピストンから真のコヒーレントな平面波を放射する原動力となっています。



②2×12インチの低域ドライバー
低域は、ネオジム磁石を使用した12インチの超低歪率のコーンドライバー2基が担います。新しく開発された極めて高効率なロングエクスカージョン・ドライバーで、4つのデモジュレーションリングを搭載した高磁性流体のリニアモーターを持っています。一定のインダクタンスを提供し、超低歪率でパワーコンプレッションを減少。カーボンファイバーのダイアフラムは、ムービングロスを最小限にする一方でコーンの剛性と内部のダンピングを向上させており、高感度で並外れた明瞭度と透明度を実現しています。

③AiCOUPLER
ウェーブガイドとなるAiCOUPLERは、低域ドライバーに対称に取り付けられています。トランスデューサーから生み出されたエネルギーを統合して単一音源を出現させ、アレイに組んだ際の圧倒的なパワーとコントロールのしやすいサウンドを生み出します。また、スロットの位置を最適化して音響中心の距離を増幅することで高域から250Hzまでの指向制御を実現。また、低域の200Hz以上は感度を6dB引き上げます。

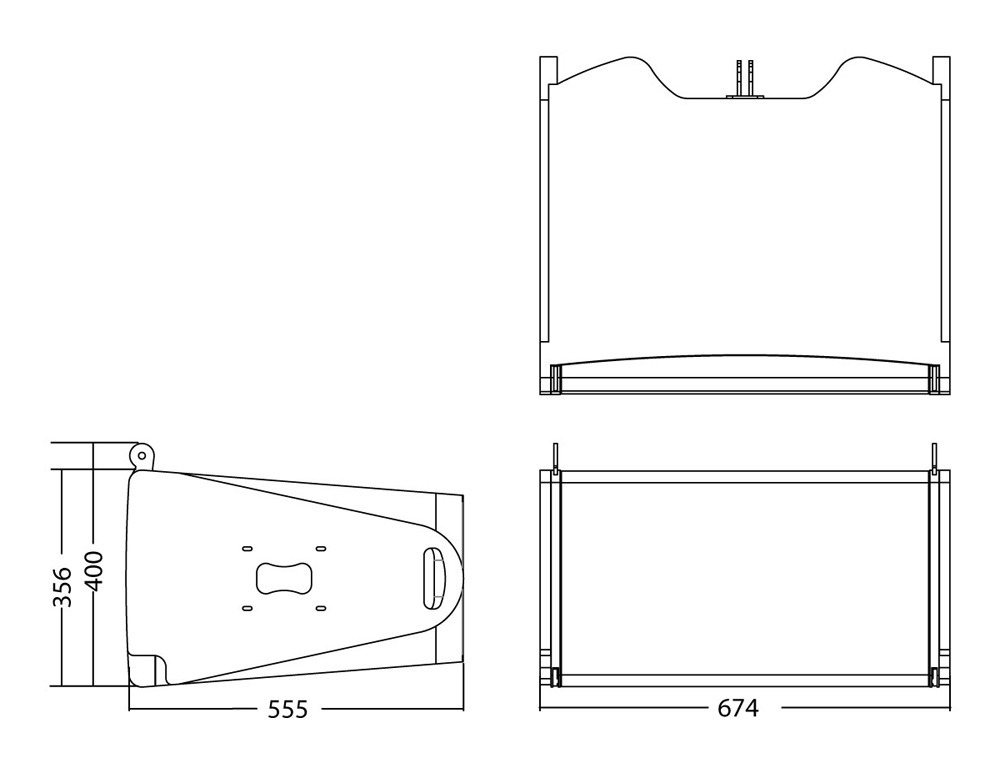

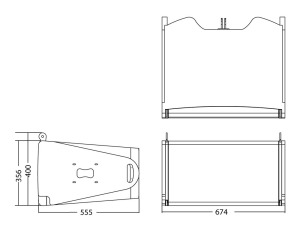

AiRAY_2d_drawing
  AiRAY
連結台数 最大20台
周波数特性 50Hz~22kHz(-6dB)
許容入力(AES/ピーク) 低域:2000W/8000W、中高域:300W/2600W
感度(1W/1m) 低域:103dB、中高域:114dB
最大音圧(with LINUS10) 低域:143dB、中高域:148dB
カバレージ角 水平:90°
垂直:アレイ構成による(0°、0.5°、1°、2°、2.5°、3°~8°;1°刻み)
ドライバー構成 低域:2×12インチ、ネオジム磁石採用、耐水加工コーン使用
4インチ (101.6mmボイスコイル)、2×1000W(AES)
中高域:2×6インチコアキシャルドライバー
中域:3.5インチ(90mm)ボイスコイル、2×150W(AES)
高域:1.75インチ(44.4mm)ボイスコイル、2×80W(AES)
クロスオーバー 400Hz(バイアンプ)、6.3kHz(パッシブ)
入力コネクター 2×NeutrikTM(1×Input+1×Link)
公称インピーダンス 低域:8Ω(+1/-1)、中高域:16Ω(+2/-2)
エンクロージャー 合板
仕上げ ポリウレア樹脂塗装、黒
フライング金具 製品に含む
寸法(W×H×D) 674×356×555mm(突起物含まず)
質量 40kg
※水平角は、オプションのAiCOUPLER120°を使用して120°、105°(60°+45°または45°+60°)に変更可能

システムパフォーマンス
アレイ 水平カバレージ 最大出力( ピーク)
1 台 90° or 120° (or 105°非対称) 143 dB
2 台 90° or 120° (or 105°非対称) 149 dB

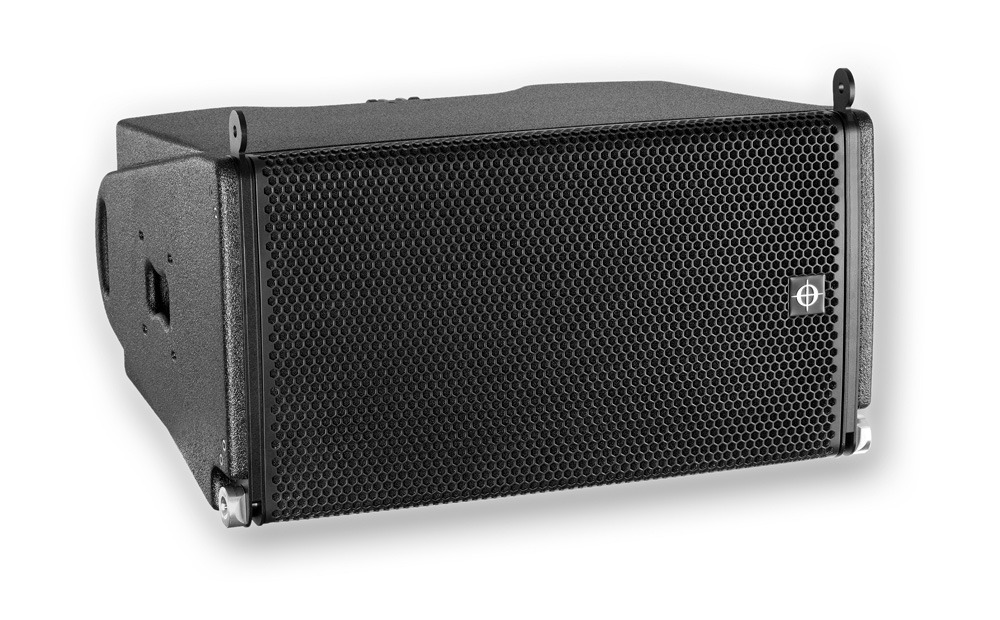

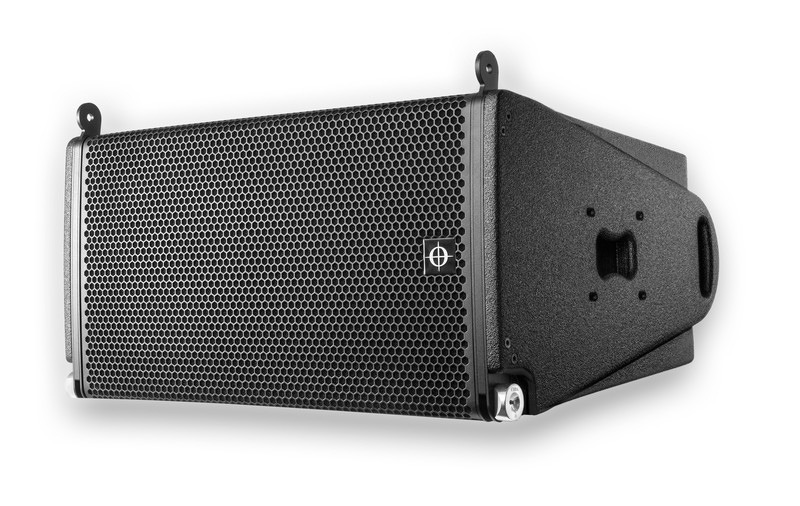

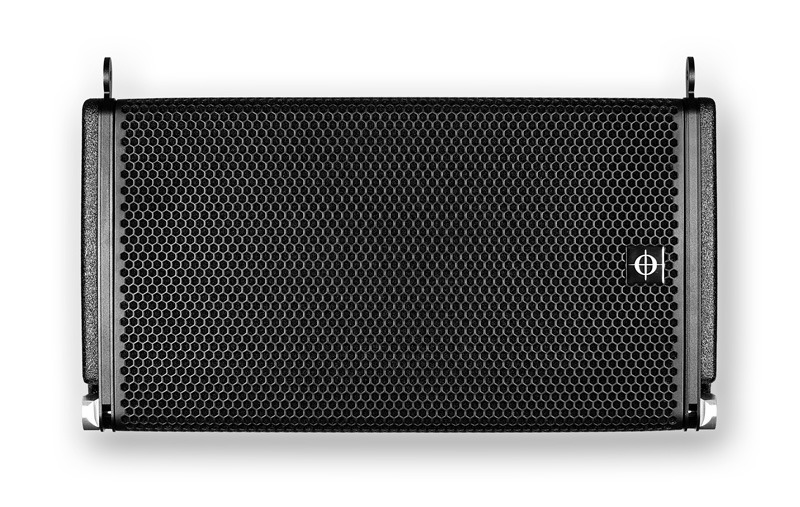

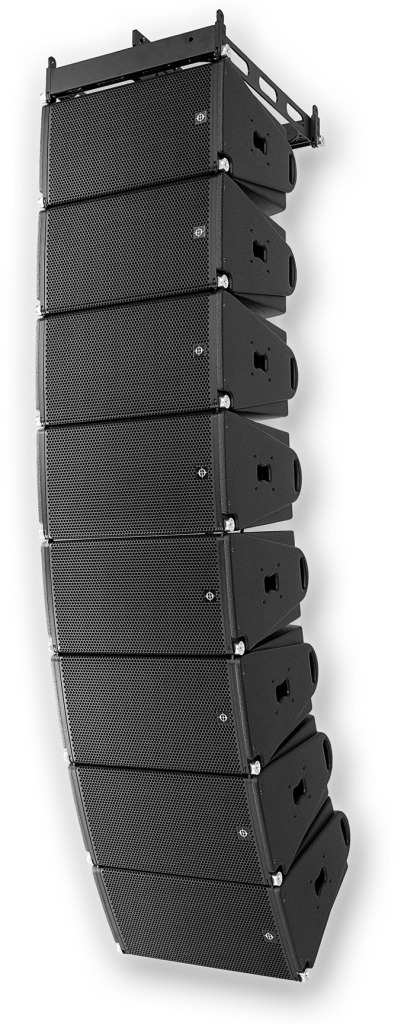

AiRAY_3dAiRAY_3d-2AiRAY_frontAiRAY_array_3d
アレイモジュール AiRAY
サブウーファー  SCV-F_small
SCV-F
 SCP-F_small
SCP-F
ベースエクステンション
(低域拡張)
SC2-F_small
SC2-F
DSPコントローラー&アンプ LINUS 14D _150pix
LINUS 14D /LINUS 14
ツアリング用
システムラック

LINUS-T-RACK_small
LINUS T-RACK

▼AiRAY 仕様書

PDFファイル65KB DXFファイル567KB

FR-AR

アレイフレーム

FRT-AR

フライング用コンパクトT-フレーム

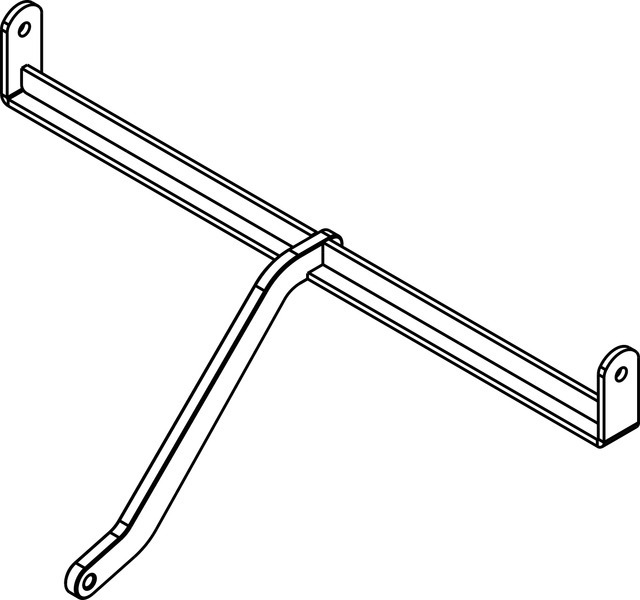

EXBAR-AR

エクステンションバー

ADS

ピックポイント・アダプター

AR-LINK

ダウンフィルフレーム

AGA

グラウンドスタッキング・アダプター

VR-AR-LINK

連結金具

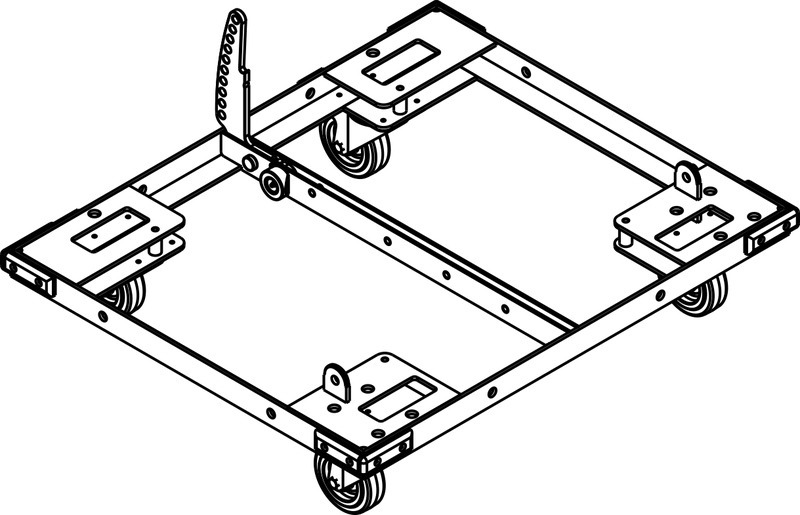

DOT-AR

トランスポート&リギングドリー

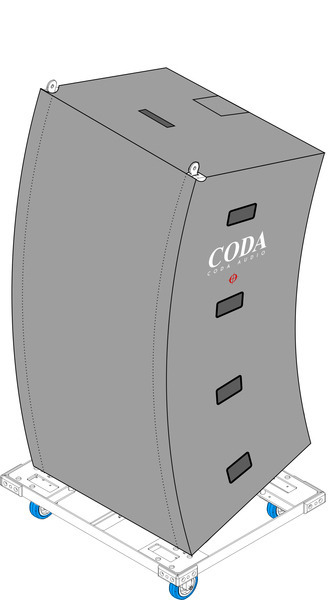

CO-AR-4

保護カバー

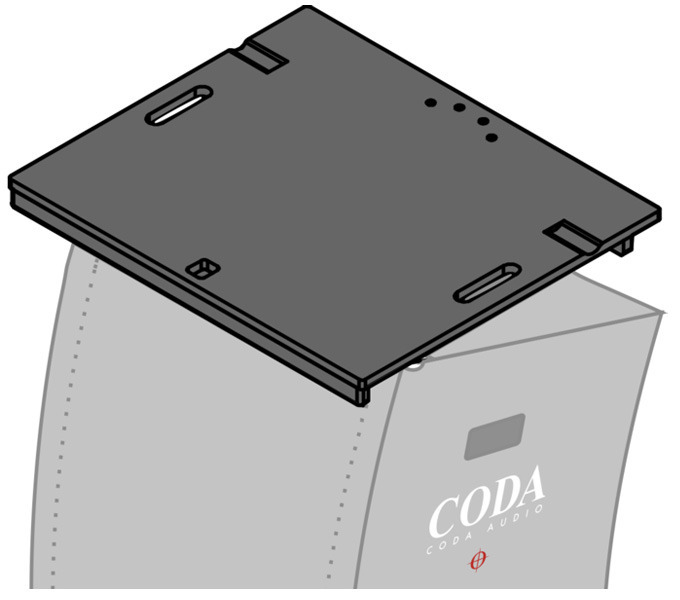

LID DOT AR

トップパネル

FC-FR AR

フライトケース

LP-AR

リモート角度計取付金具

TARGET PLATE

水平角調整金具

Vario Clamp

トラスクランプ
