APS APS-SUB
3-Wayフルレンジ・アレイアブル・ポイントソース・スピーカーシステム
APS オープンプライス

APSシステム用サブウーファー
APS-SUB オープンプライス
  APSAPS
APS-SUBAPS-SUB
※クリックすると拡大できます。

アレイ構成が可能な
3-Wayフルレンジ・ポイントソース・スピーカーシステム。

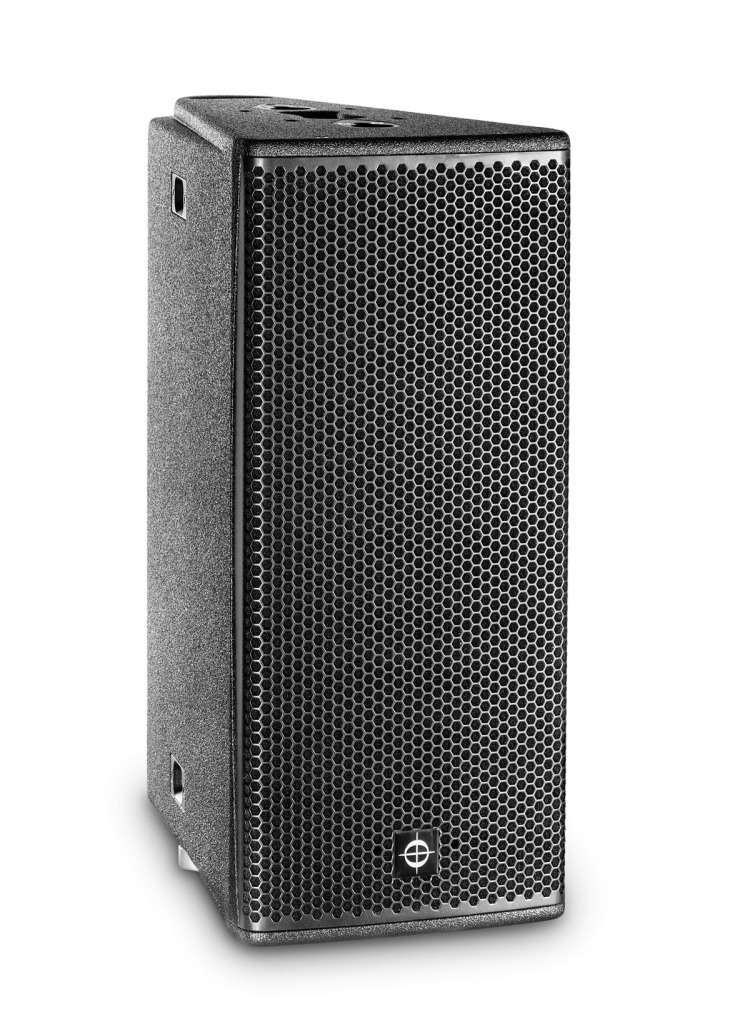

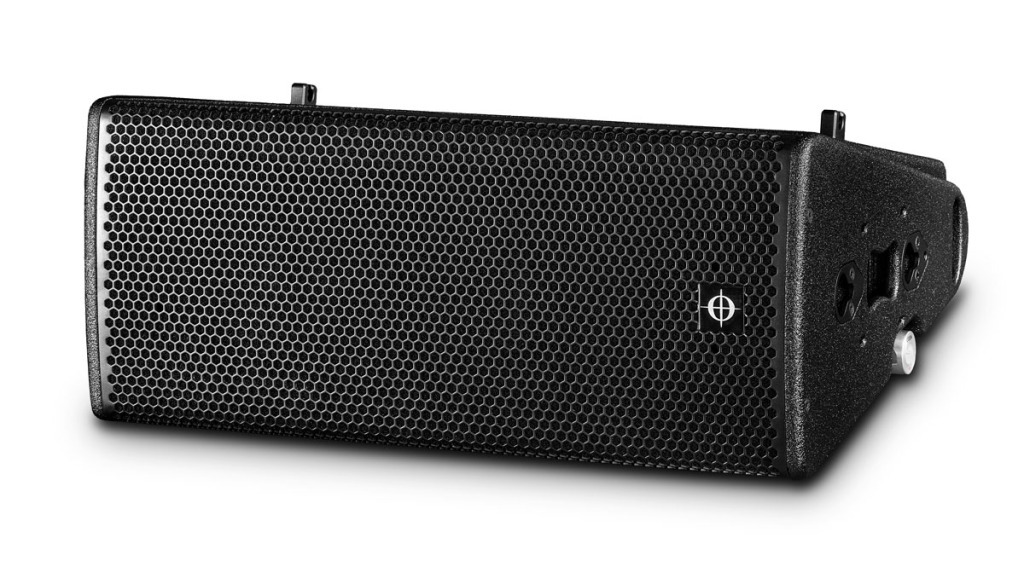

APS
  • アレイを可能にしたコンパクトなポイントソース・スピーカーシステム。
  • 低域は10インチドライバーを2基、中高域は同軸9インチのDDCを搭載した3-Wayフルレンジ。
  • コンパクトながら最大音圧146dB(Mid/Hi)、137dB(low)を実現した高出力モデル。
  • 垂直、水平のアレイが組めるうえ、シングルでの使用も可能な高い柔軟性。あらゆるアプリケーションに対応できる高効率なシステム。
  • オプションで、ウォータープルーフ加工(IP-55)とRAL指定のカラーリングが可能。 ※最低ロット数など、詳細はお問い合わせください。
APS-SUB
  • APSシステム専用サブウーファー。
  • コンパクトさとコストパフォーマンスを重視した18インチ高出力サブウーファー。
  • 最適化されたエンクロージャーがタイトで正確な低域を提供。
  • 最先端のカーボンファイバーを使用したコーンによる最大級の堅牢さを誇り、移動質量を抑えた設計。4インチのボイスコイルがリニアなエクスカージョンを確かなものにしています。
  • APSと横幅が同じなので、垂直時に美しいアレイ構成が可能。
  • オ プションで、ウォータープルーフ加工( IP-55)とRAL指定のカラーリングが可能。 ※最低ロット数など、詳細はお問い合わせください。

システム

 ■フライング

APSシステム_フライング
 ■グラウンドスタッキング




APSシステム_グラウンドスタッキング

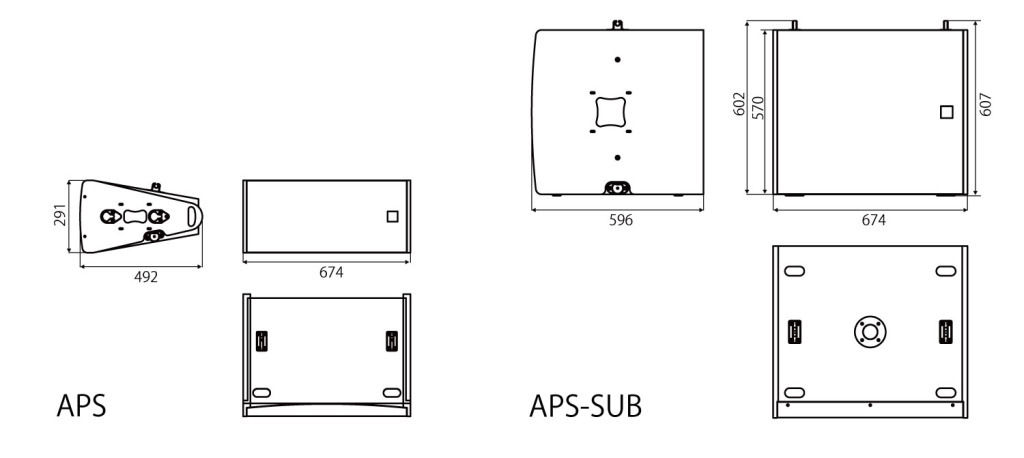

Dim_APS&APS-SUB
※クリックすると拡大できます。
  APS APS-SUB
形式 3-Wayフルレンジ・アレイアブル・ポイントソース・スピーカーシステム APS用サブウーファー
連結台数 水平時:18台、垂直時:12台 -
周波数特性 50Hz~22kHz (-6dB) 28Hz~150Hz (-6dB)
許容入力(AES/ピーク) 低域 :1200W/4800W
中高域 :150W/1300W
1300W / 5000W
感度(1m/1W) 低域 :100dB 中高域 :111dB 95dB ※1
最大音圧 低域 :137dB 中高域 :146dB 138dB ※2
カバレージ角 水平 90°※
垂直 20°
ドライバー構成 低域 2×10インチネオジム磁石採用、防滴コーン使用、3インチ(77mm)ボイスコイル、2×600W(AES) 18インチ、超低歪率4インチボイスコイル、1300W(AES)
中高域 9インチ同軸ネオジム磁石採用、20°曲面波ドライバー
中域 3.5インチ(90mm)ボイスコイル、150W(AES)
高域 1.75インチ(44.4mm)ボイスコイル、80W(AES)
クロスオーバー 500Hz、6.3kHz パッシブ
入力コネクター 2×Neutrik™:1×Input+1×Link 2×Neutrik™(NL4MP)
公称インピーダンス 8Ω(+2/-2) 8Ω( +1 / -1)
エンクロージャー 合板 合板
仕上げ 黒(ポリウレア樹脂塗装) 黒(ポリウレア樹脂塗装)
フライング金具 製品に含む 製品に含む
寸法(W×H×D) 674×291×492mm 674×570×596mm(突起物含まず)
質量 27kg 45kg
※ 水平角はAPS-COUPLER60°、APS-COUPLER120°を使用して、60°、120°、または105° (45°+60°)、90° (30°+60°)、75° (30°+45°)が可能 ※1.ハーフスペース ※2.ピンクノイズ、クレストファクター6dB

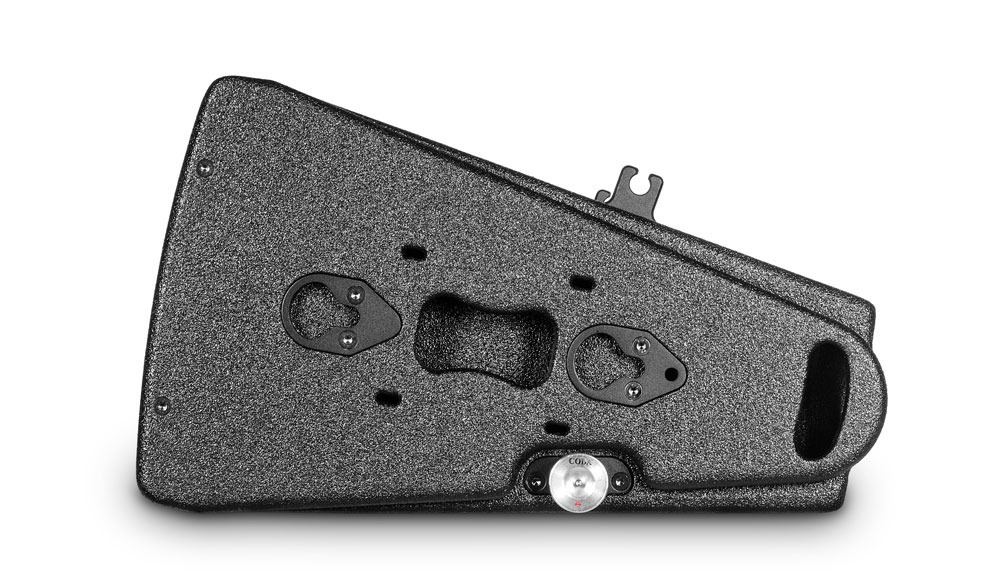

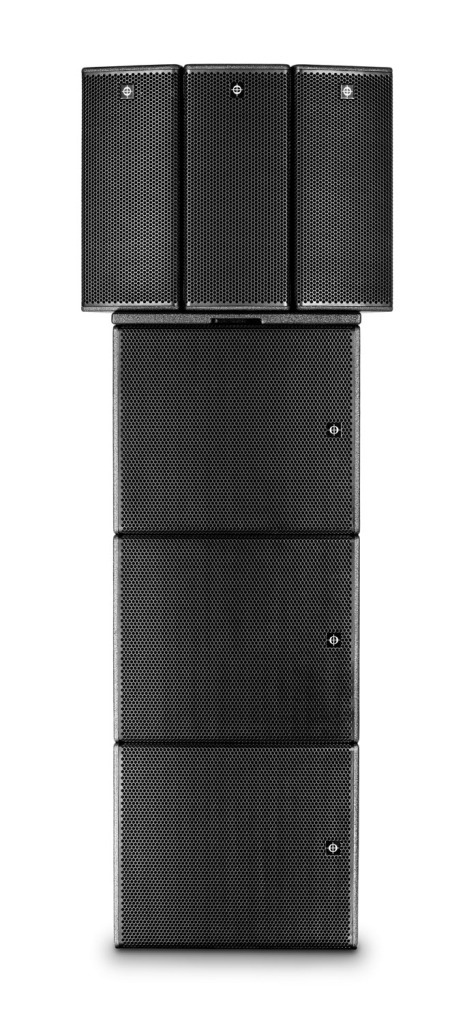

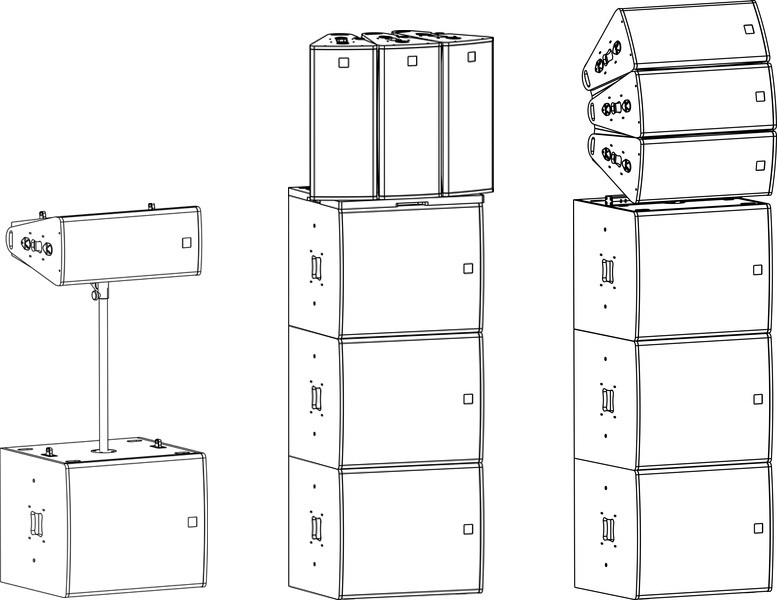

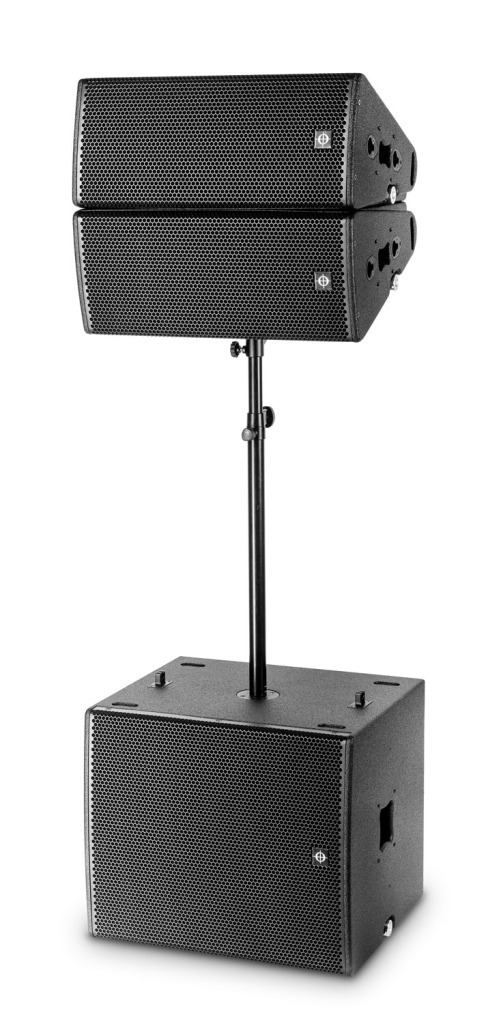

APS_v_3dAPS_COUPLERAPS_side  APS×2+APS-SUB  APS×3+APS-SUB×3  ※クリックすると拡大できます。

コンパレーター内蔵4chアンプ
LINUS 14D / LINUS 142U  LINUS 14D


ツアリング用システムラック

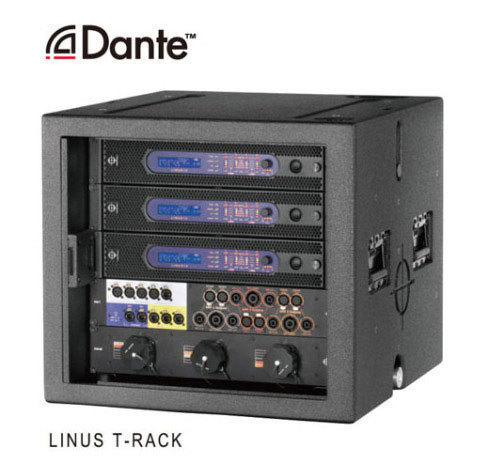

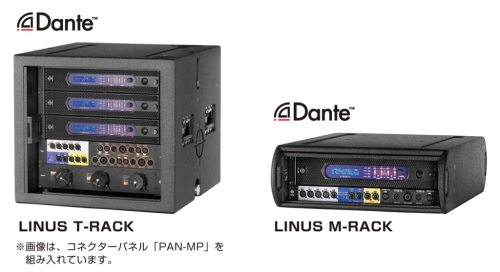

LINUS T-RACK / LINUS T-RACK
LINUS T&M RACK
▼APS 仕様書
PDFファイル87.0KB  DXFファイル2.3MB


▼APS-SUB 仕様書
PDFファイル71.6KB  DXFファイル3.58MB

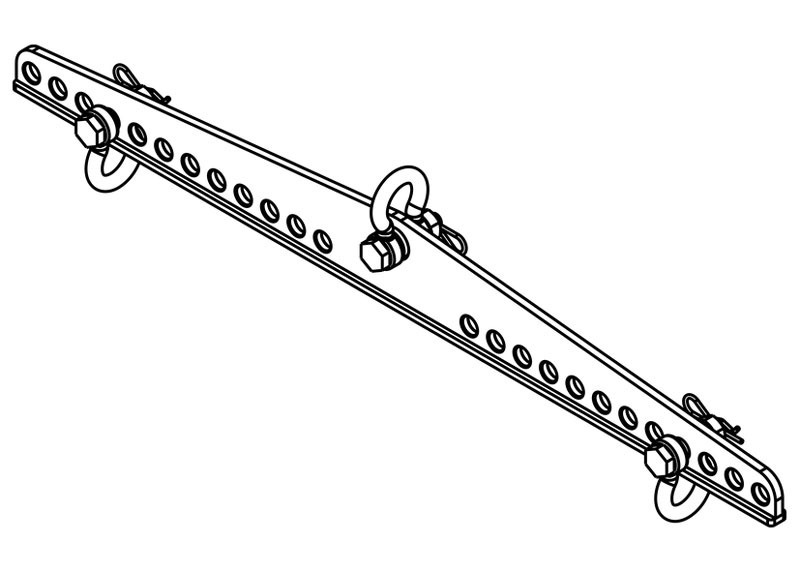

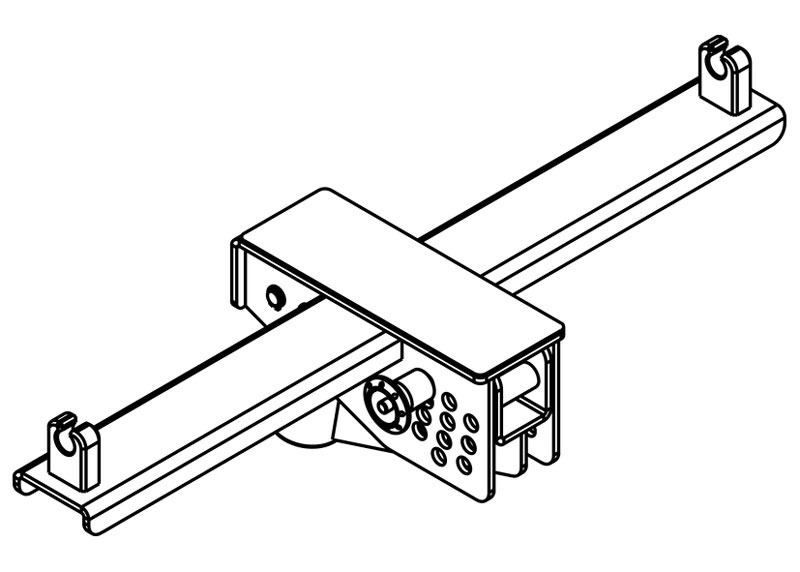

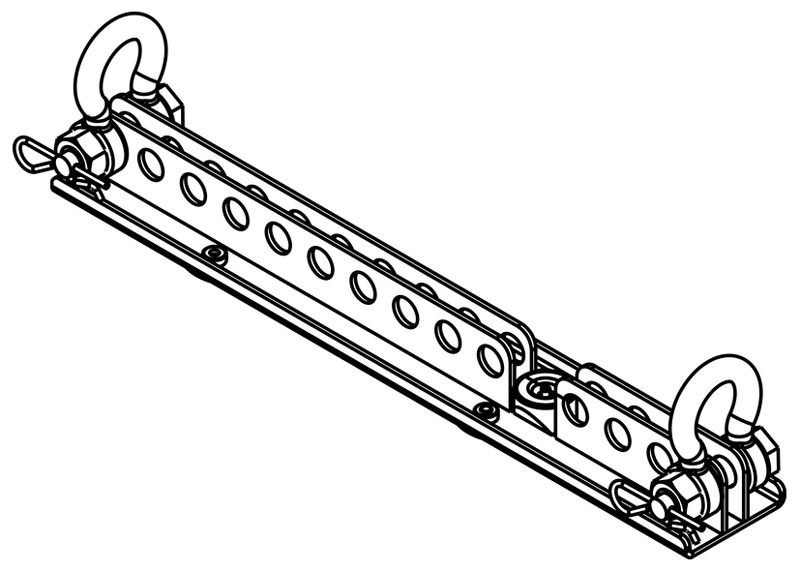

BAR-APS

水平アレイフレーム

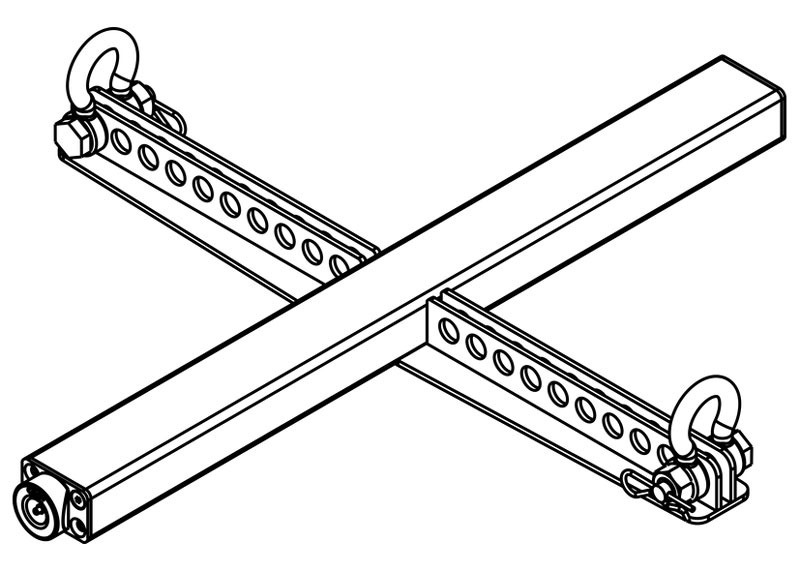

FRV-APS

垂直アレイフレーム

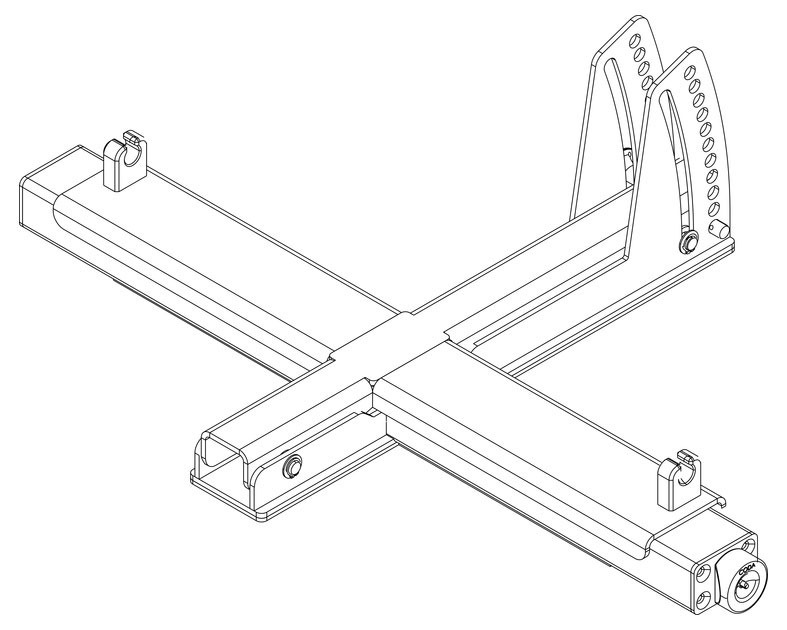

FRH-APS

水平アレイフレーム

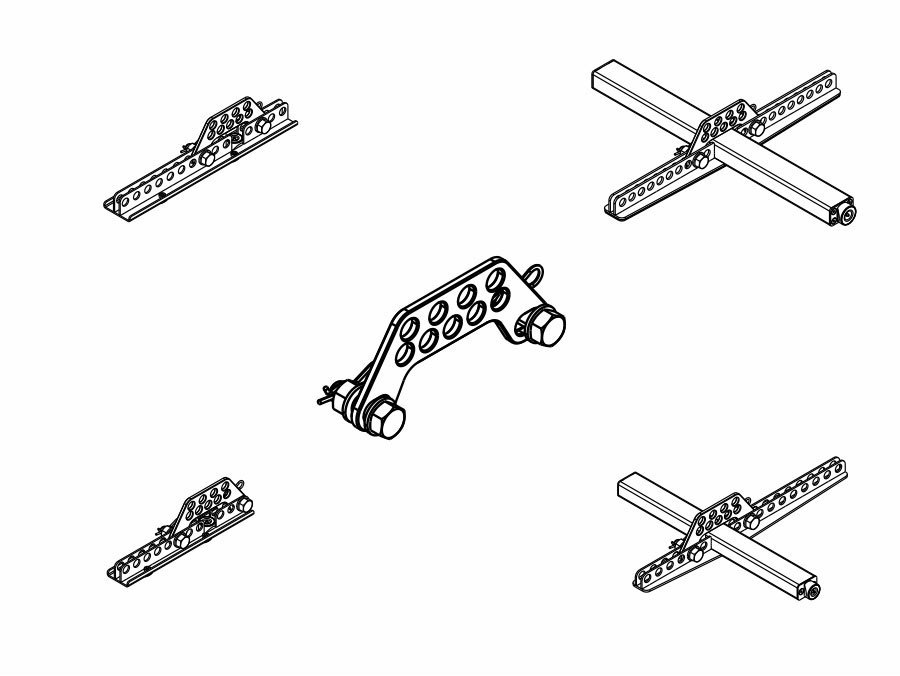

EXBAR-FRV-FRH

中間吊りポイント追加金具

CU-APS

ディスタンスポール調整器

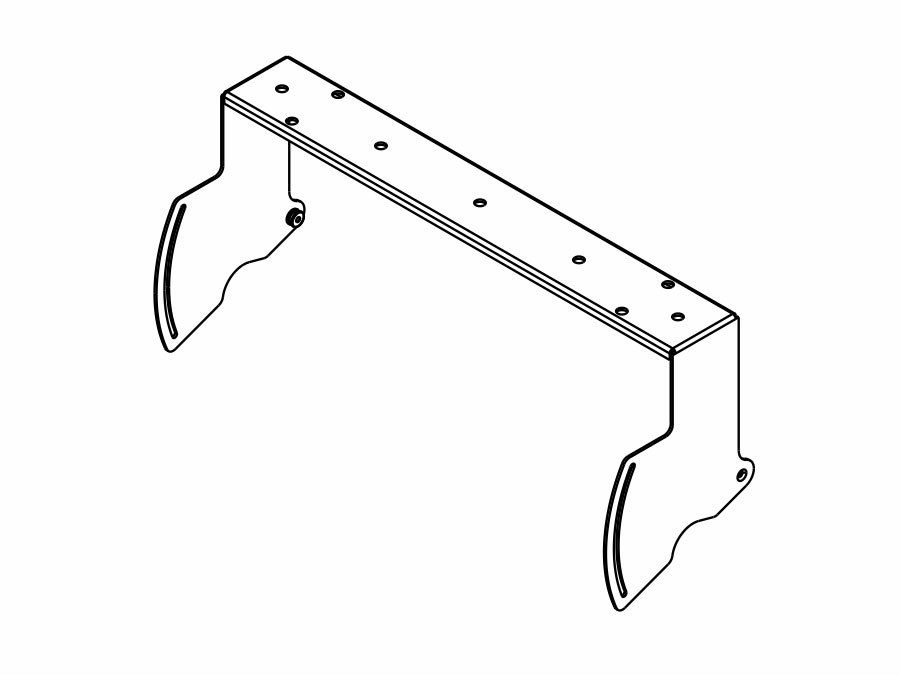

AV-APS

APS用天吊りUブラケット。

Vario Clamp

トラスクランプ

GA-APS

グラウンドスタッキング調整金具

FRV-DA-APS

アダプター

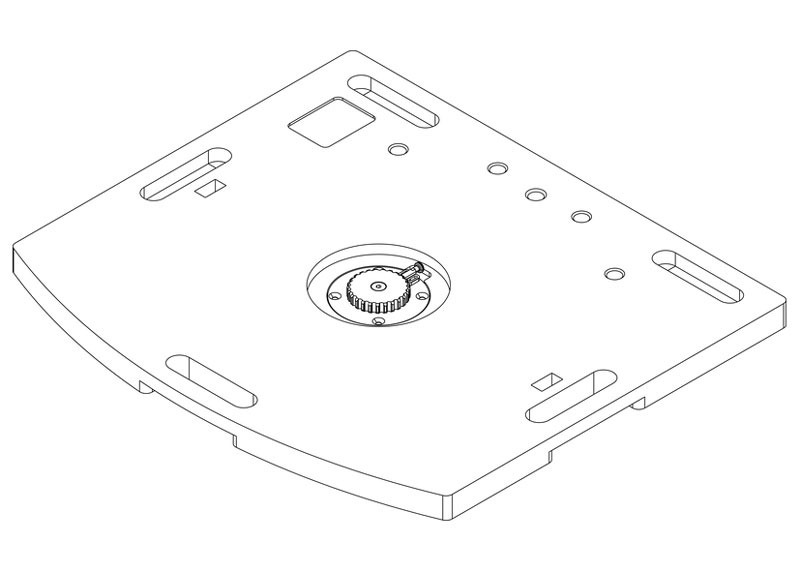

LID-APS-SUB

天板

GAH-APS

アダプター

FC-APS

フライトケース

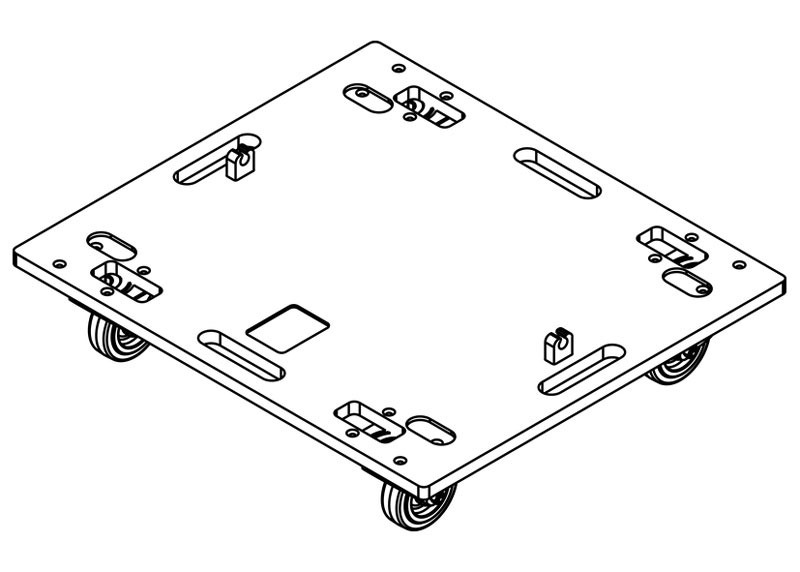

DOT-APS-SUB

APS-SUB用ドリー

CO-APS-SUB-3

APS-SUB用保護カバー

CO-APS-SUB-1

APS-SUB用保護カバー

CO-APS-SUB-EX

APS-SUB用保護カバー
