4REA4
デジタル・プロセッシング・エンジン
4REA4 6U　オープンプライス

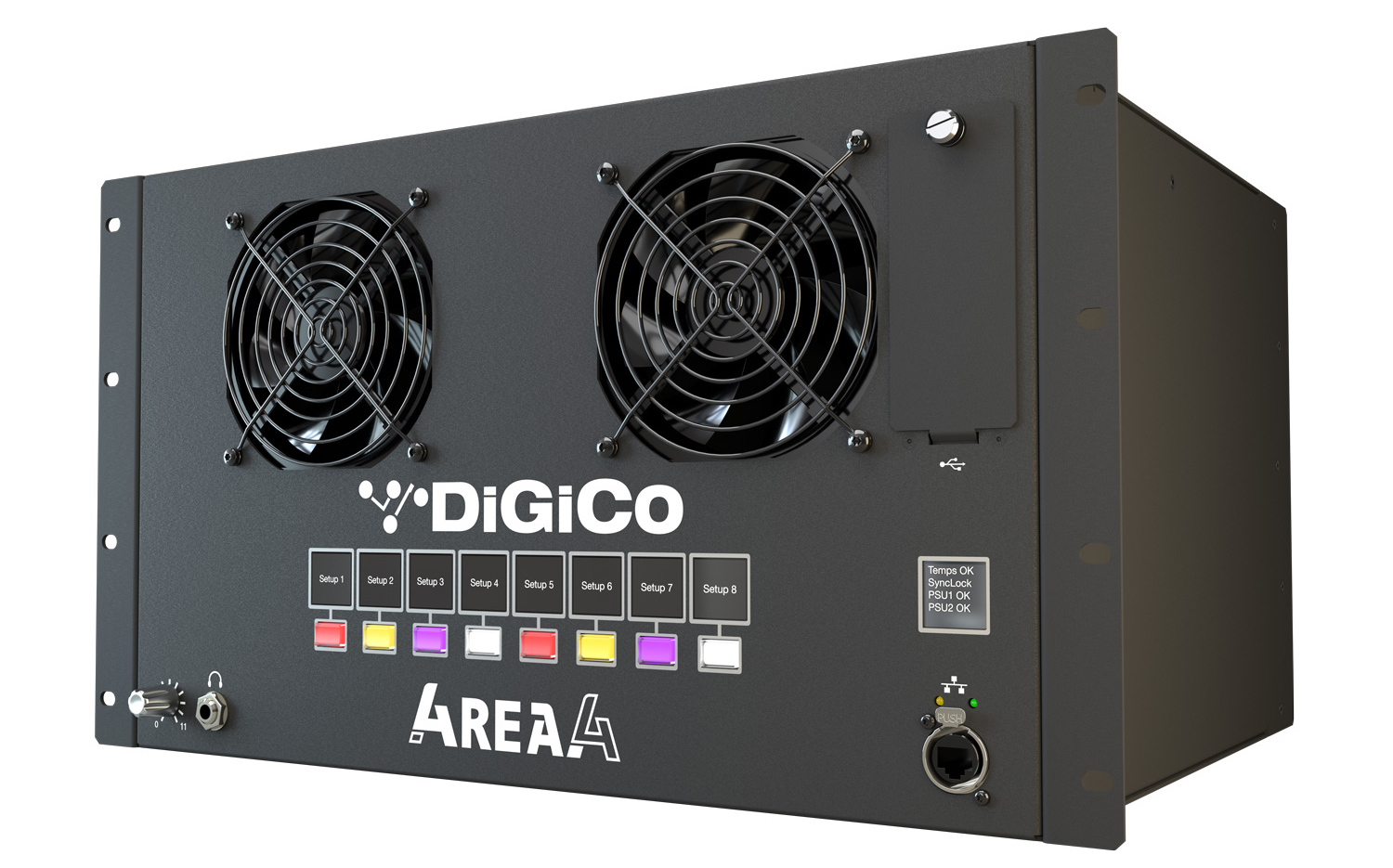

4REA4_Side_right
4REA4
入力チャンネル
バス
ソロバス
サンプリングレート
128ch
(ステレオは2DSPチャンネル）		 48ミックスバス
(AUX/GRP/マトリクス/FXセンドを含む)		 4ch 96kHz,24bit

■1台で4つのエリアの音響マネジメントが可能
  • ミックスとルーティングをマネジメントする、デジタル・プロセッシング・エンジン。128入力と48出力バスを4つのエリアに任意に配分。
  • 4つのエリアはそれぞれ独立したミキシングエリアになっており、それぞれにステレオマスター、コントロールグループ、エフェクターを搭載。
  • 外付けのI/O、コントローラーをオプションで用意。用途や規模に応じた効率的なサウンドシステムを構築可能。

■直感的な操作で簡単管理
  • MAC/PC上で動作する専用のコントロールソフトウェアを用意。簡単操作で直感的に設定でき、4つのエリア全体の遠隔操作・監視が可能。オフラインで、事前にシステムデザインも可。
  • フロントパネルには、TFTディスプレイを備えた8つのマクロキーを装備。現場の状況にいち早く対応できるようにするため、よく使用する機能の即時呼び出しや4つのエリアのいずれかに対して特定の機能の実行を設定可能。

■高解像度の音質と圧倒的な処理能力
  • ライブサウンドでワールドツアーの世界標準となっているDiGiCoのSD Seriesコンソールと同等の96kHzという高解像度による音質と圧倒的な処理能力を備えており、設備音響に高品質なサウンドを提供。

■DiGiCoコンソールとデバイスを共有可能
  • リアパネルにDMIカードとSD-Rack Seriesのカードスロットを用意。アナログのI/Oはもちろん、BNCやCAT5接続でのMADI伝送、Dante、オプチカル（HMA、OpticalCon、ST）、Wavesなどの様々なインターフェースが使用可能。
  • 接続しているすべてのMADI搭載機器の制御と共有が可能。
  • DMI Optocoreカードを使用すれば、最大14台のラックと最大5台のコンソールが接続されたオプチカルリダンダントループ内に4REA4を組み込め、システム内では最大504chのI/Oを共有し、96kHzでのリダンダントも可能。

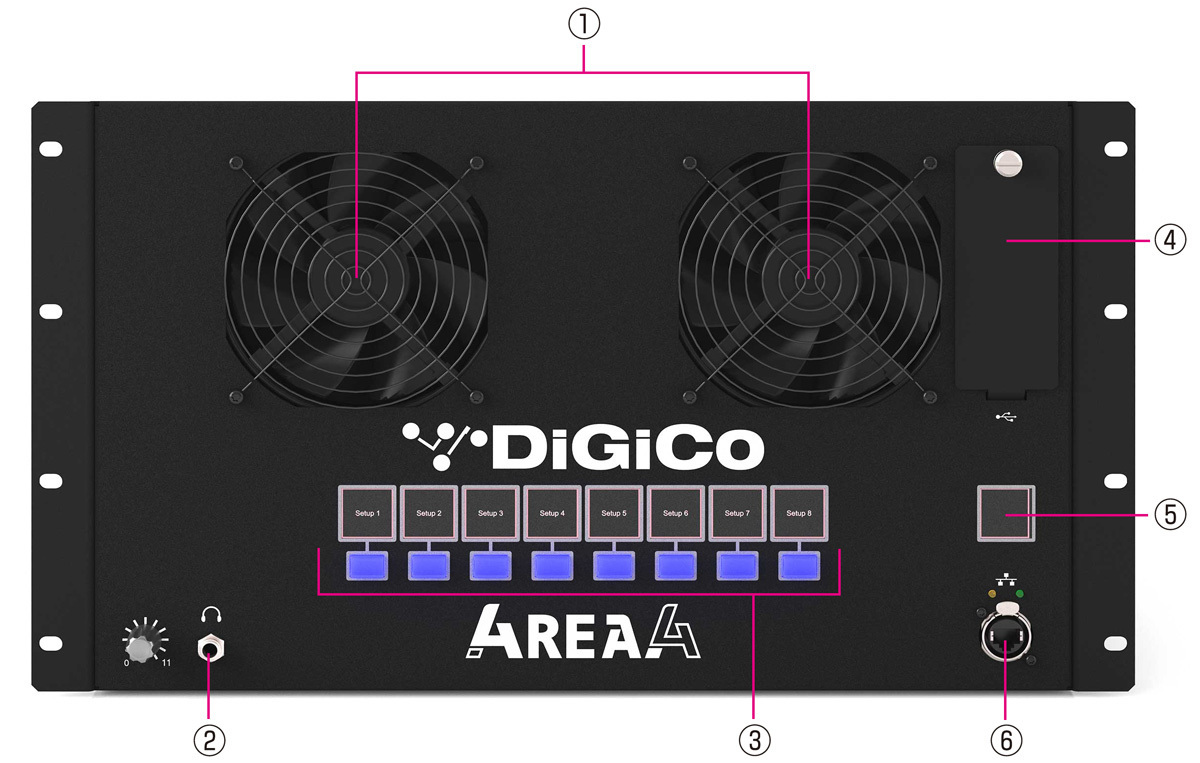

■フロントパネル4REA4_フロント名称
※クリックすると拡大します。



  1. 静音ファン
  2. ヘッドホン端子。ボリューム調整ノブ併設。
  3. TFTディスプレイ付きマクロスイッチ。設定の即時リコールまたは定義された4つの領域の特定の機能の実行を可能にします。
  4. USBポート
  5. ステータスインジケーションパネル
  6. ネットワーク用コネクター

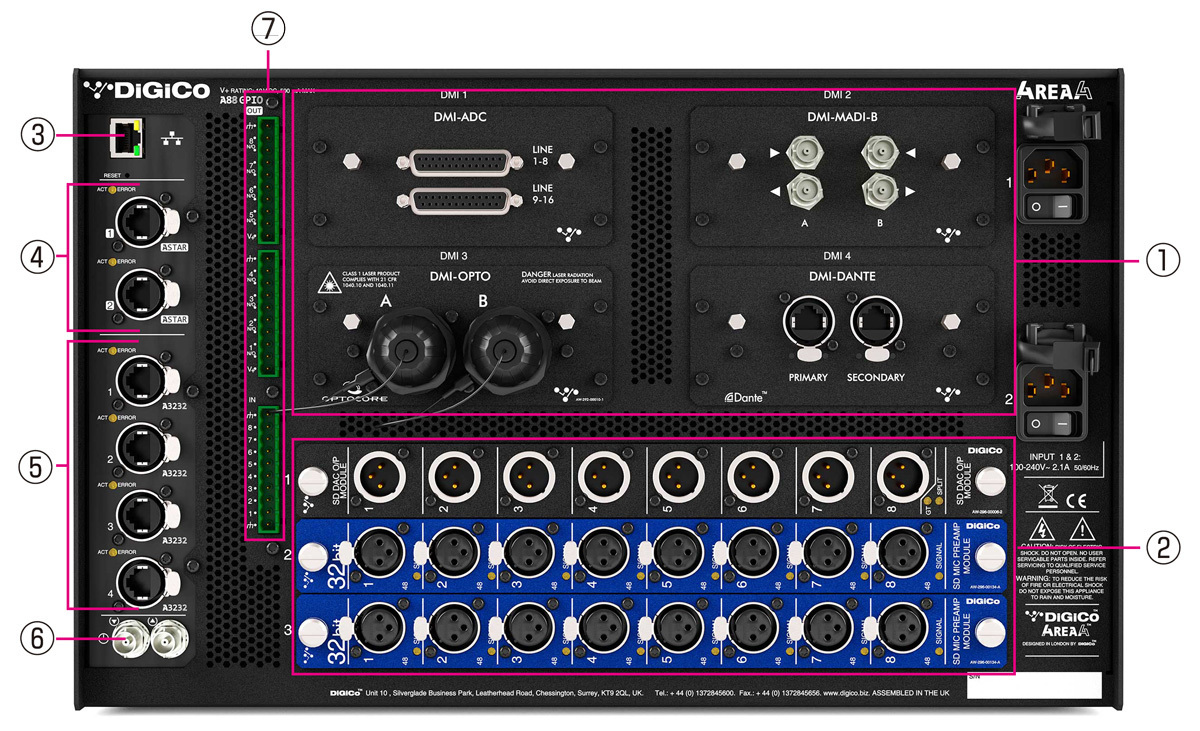

■リアパネル 4REA4_リア名称

※クリックすると拡大します。
  1. DMIカードスロット：最大64in/64out@96kHz
    DiGiCoのDMIカードを挿入するスロットカード。多種多様なカードから任意に選択。DiGiCoコンソールへ接続（→詳細は「カード」へ）

  2. SD-Rackカードスロット
    SD-Rackで使用できるカードを挿入するスロット。DiGiCoコンソールへ接続（→詳細は「カード」へ）

  3. ネットワーク用コネクター（フロントパネルのネットワーク用コネクターと同じ）
    4REA4コントロールハードウェア/ソフトウェア、iPadソフトウェア、サードパーティ用のEthernet IPネットワーク→A CONTROL 1/6/8に接続

  4. ASTARポート A128128：4REA4オーディオネットワーク（1000Mb/s）
    レイヤー2のみ、ギガビットEthernetネットワーク、レイヤー2のネットワークスイッチやメディアコンバーター（光ファイバー）との互換性あり、2または1×リダンダント→ASTARに接続

  5. A3232ポート 4REA4オーディオネットワーク（100Mb/s）
    レイヤー2のみ、高速Ethernetネットワーク、レイヤー2のネットワークスイッチやメディアコンバーター（光ファイバー）との互換性あり、4または2×リダンダント→A164 WALL、A168 STAGEに接続

  6. ワードクロック in/out

  7. A88 GPIO
    8×リレー入力、8×リレー出力→A88 GPIOに接続
▼DMIカード
■入出力

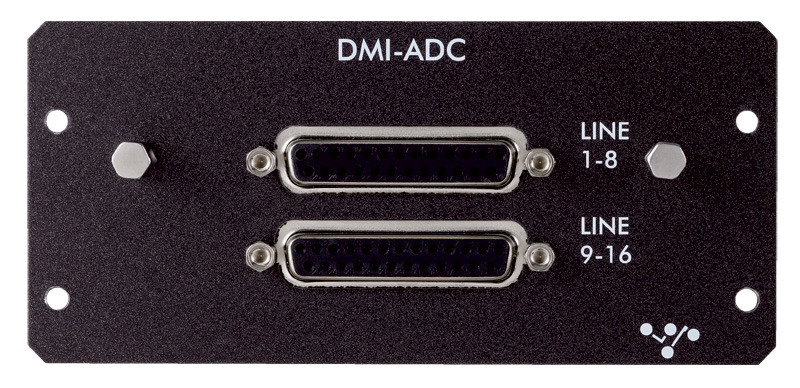

MOD-DMI-ADC

MOD-DMI-ADC
円（税抜円）

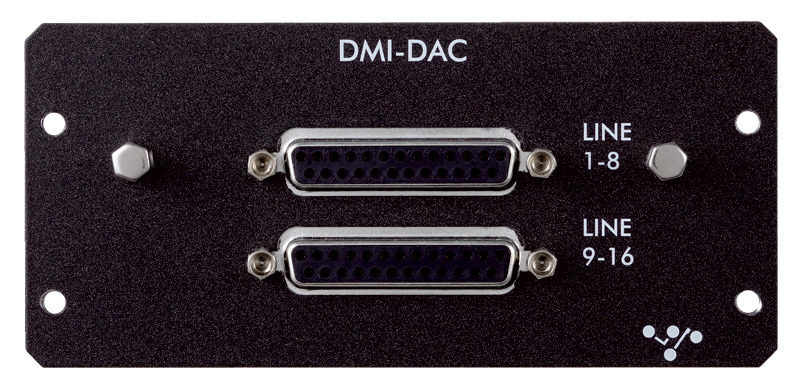

◦アナログライン入力：D-Sub端子		 MOD-DMI-DAC

MOD-DMI-DAC

円(税抜円)

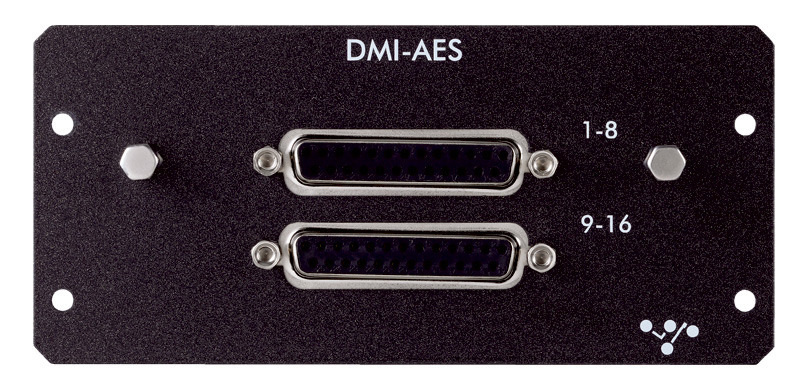

◦アナログライン出力：D-Sub端子		 MOD-DMI-AES

MOD-DMI-AES

円(税抜円)>

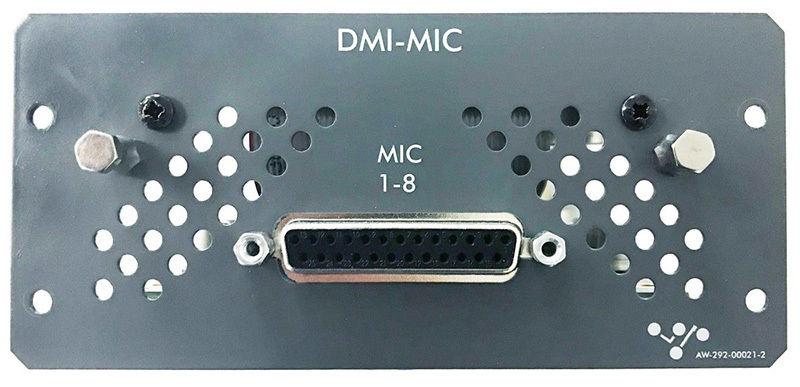

◦AES I/O：D-Sub端子		 MOD-DMI-MICPRE
MOD-DMI-MICPRE
円(税抜円）
◦8chマイクプリアンプ：D-Sub端子

■MADI接続

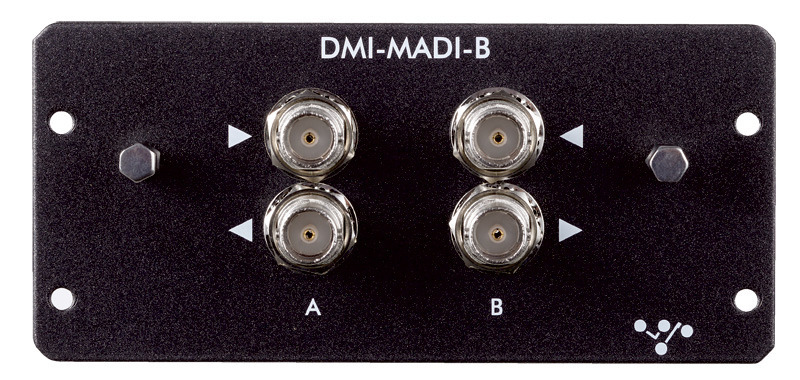

MOD-DMI-MADI-B
MOD-DMI-MADI-B
円(税抜円)
◦MADI：BNC端子

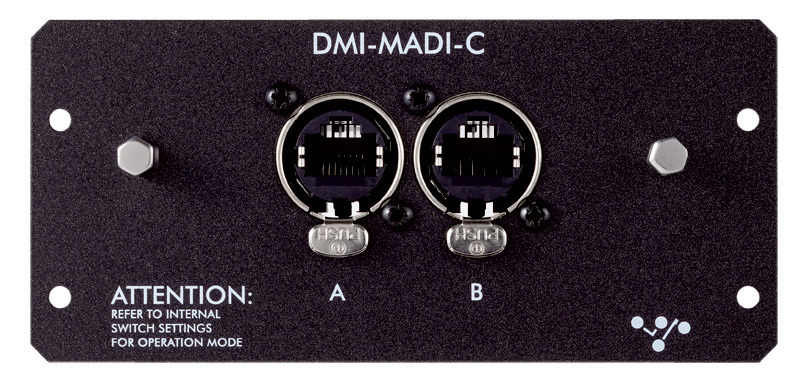

MOD-DMI-MADI-C
MOD-DMI-MADI-C
円(税抜円)
◦D2-Rack、D-Rack用：RJ45

■オプチカル接続

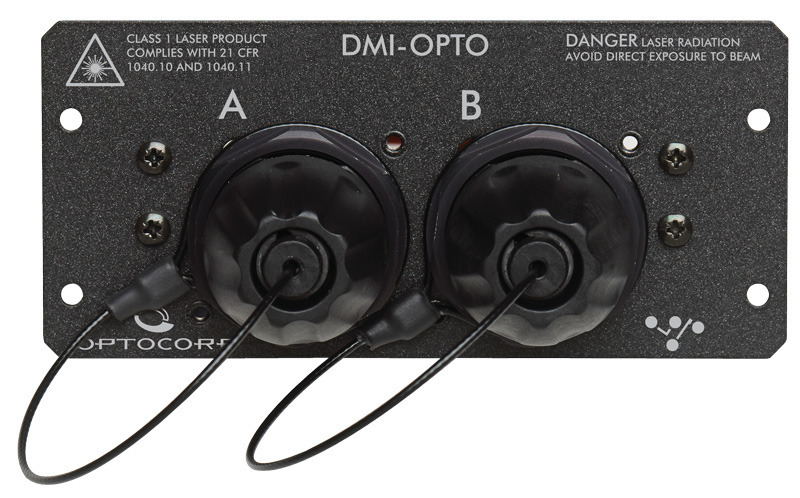

MOD-DMI-OPTO
MOD-DMI-OP-NC
円(税抜円)
◦オプチカル：OpticalCon端子

MOD-DMI-OP-NCS
円(税抜円)
◦オプチカル： OpticalCon端子、シングルモード仕様		 ■DANTE接続

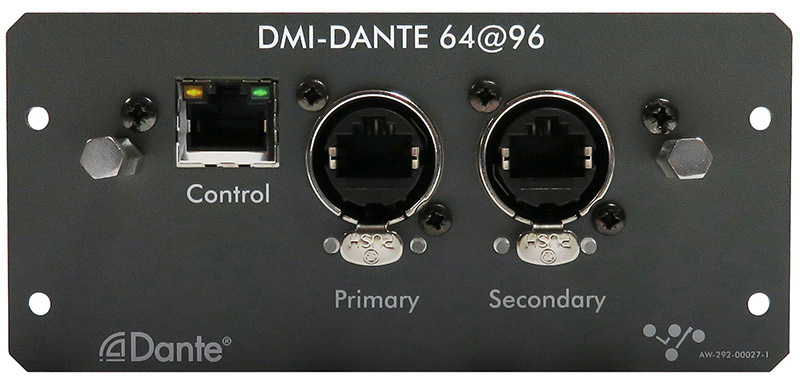

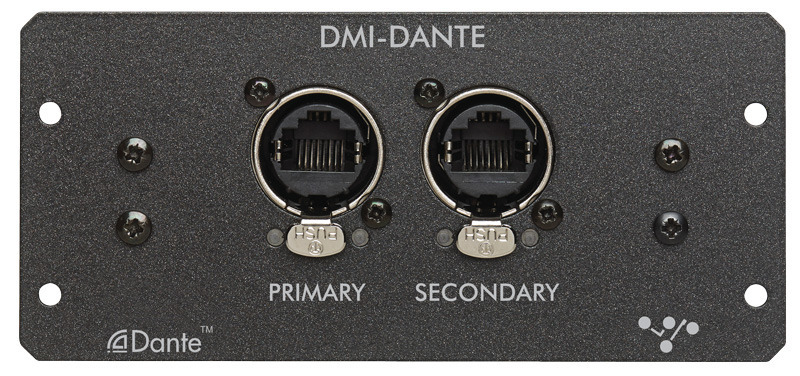

MOD-DMI-DANTE
MOD-DMI-DANTE
円(税抜円)
◦DANTE用
◦ 64in 64out@48kHz,
　32in 32out@96kHz
MOD-DMI-DANTE2MOD-DMI-DANTE2
円(税抜円)
◦DANTE用。
◦64in 64out@48kHz/96kHz


◦MOD-DMI-OPTO
円(税抜円
◦オプチカル：HMA端子

◦MOD-DMI-OPTO-S
円(税抜円)
◦ オプチカル：HMA端子、シングルモード仕様

◦MOD-DMI-OP-ST
円(税抜円)
◦オプチカル：ST端子

◦MOD-DMI-OP-STS
円(税抜円）
◦オプチカル：ST端子、シングルモード仕様
■外部機器接続専用

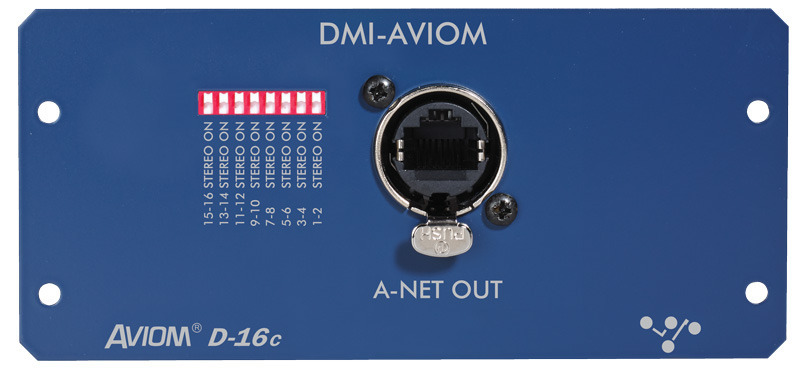

MOD-DMI-AVIOM
MOD-DMI-AVIOM
円(税抜円)
◦AVIOM用

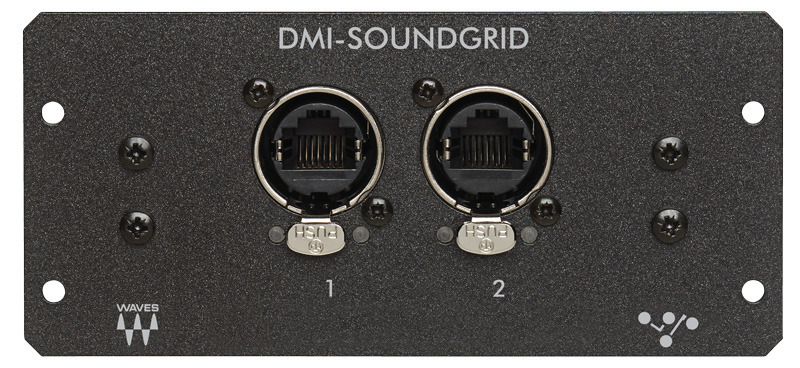

MOD-DMI-WAVES
MOD-DMI-WAVES
円(税抜円）
◦WAVES SoundGrid用

▼SD-RACKカード
MOD-SDR-ADC32BMOD-SDR-ADC32B：オープンプライス
192kHz、マイク/ライン入力×8
各チャンネル32ビットAD変換
各チャンネルに+48Vファンタム電源供給可能。		 MOD-SDR-AES-IO-B
MOD-SDR-AES-IO-B：オープンプライス
AES/EBU入出力（BNC）×8
 MOD-SDR-ADC
MOD-SDR-ADC：オープンプライス
192kHz、マイク/ライン入力×8
各チャンネルに+48Vファンタム電源供給可能。
 MOD-SDR-AES-IO
MOD-SDR-AES-IO：オープンプライス
AES/EBU入出力×8
 MOD-SDR-DAC32B
MOD-SDR-DAC32B：オープンプライス
192kHz、アナログライン出力×8
各チャンネル32ビットのDA変換		 MOD-SDR-AES-I
MOD-SDR-AES-I：オープンプライス
AES/EBU入力×8
 MOD-SDR-DAC
MOD-SDR-DAC：オープンプライス
192kHz、アナログライン出力×8		 MOD-SDR-AES-O
MOD-SDR-AES-O：オープンプライス
AES/EBU出力×8
●128入力（ステレオチャンネルは2つのDSPチャンネルを使用）
●48ミックスバス
●各エリアの専用ステレオマスター
●128×48プロセッシングチャネル
　 ・HPF: 12、18または24dB/Oct Butterworthフィルター、または18dB/Oct Besselフィルター
　 ・ LPF:12dB/Oct Butterworthフィルター
　 ・ 4バンドパラメトリックEQ
　 ・ダイナミクス: ゲート、ダッカー、スローダッカー、マニュアルピークコンプレッサー
　 ・ チャンネルごとに2つの挿入ポイント
　 ・ 341.32msの入力ディレイ、685.63msの出力ディレイ
　 ・ 出力のグラフィックEQ
●16FXプロセッシング
　 リバーブ、ステレオタップディレイ、コーラス、ゲート、ピッチシフター、ディエッサー、
　 4バンドダイナミックEQ、3マルチバンドコンプレッサー
●W483×H265×D380mm（突起部含まず）、20.2kg
●消費電力：90W
●I/O拡張ユニット
固定型I/O拡張ユニット
A164 WALL LCD
A164D WALL LCD		 A164&164D-Wall-LCD
ポータブル型I/O拡張ユニット
A168 STAGE
A168D STAGE		 A168 STAGE
汎用I/Oインターフェイス
A88 GPIO		 A88 GPIO
コンバーター
ASTAR		 ASTAR
●リモートコントローラー
ロータリー/スイッチ
A CONTROL1		 A Control1
ロータリー/スイッチ
A CONTROL6		 A Control6
ムービングフェーダー
A CONTROL8		 A Control8

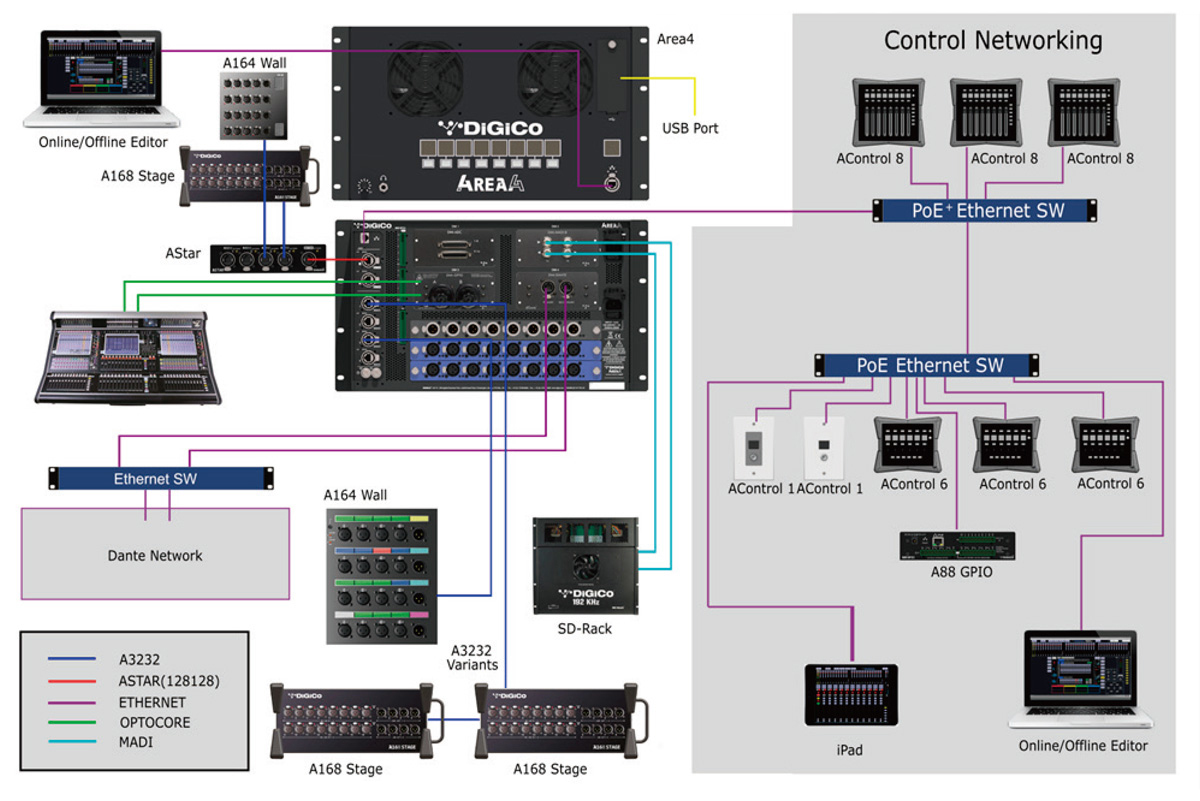

4REA4_各規格の接続

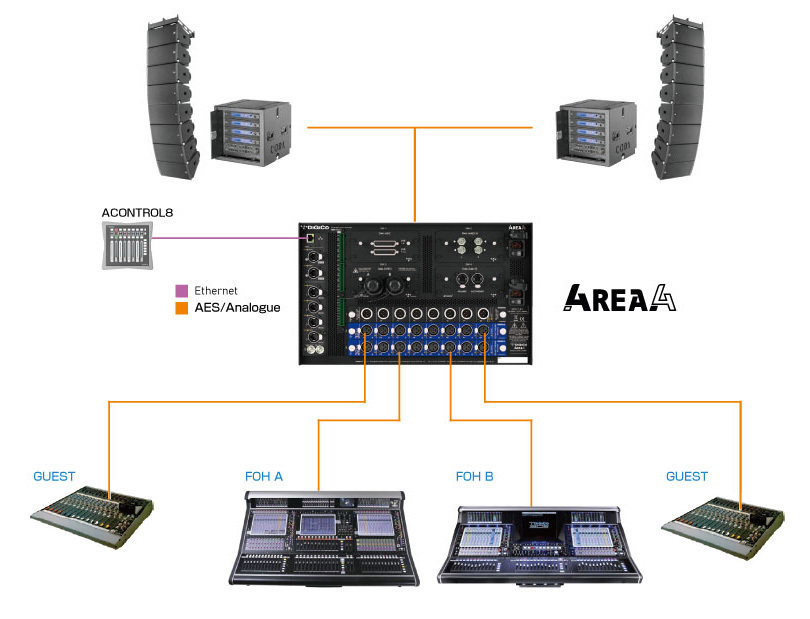

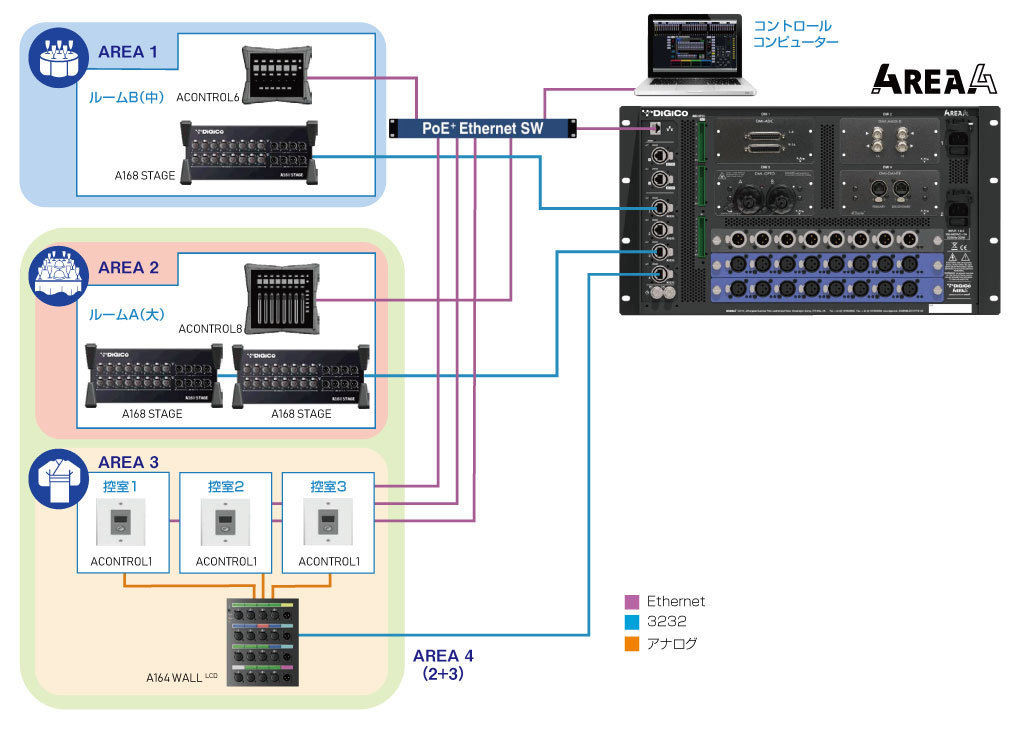

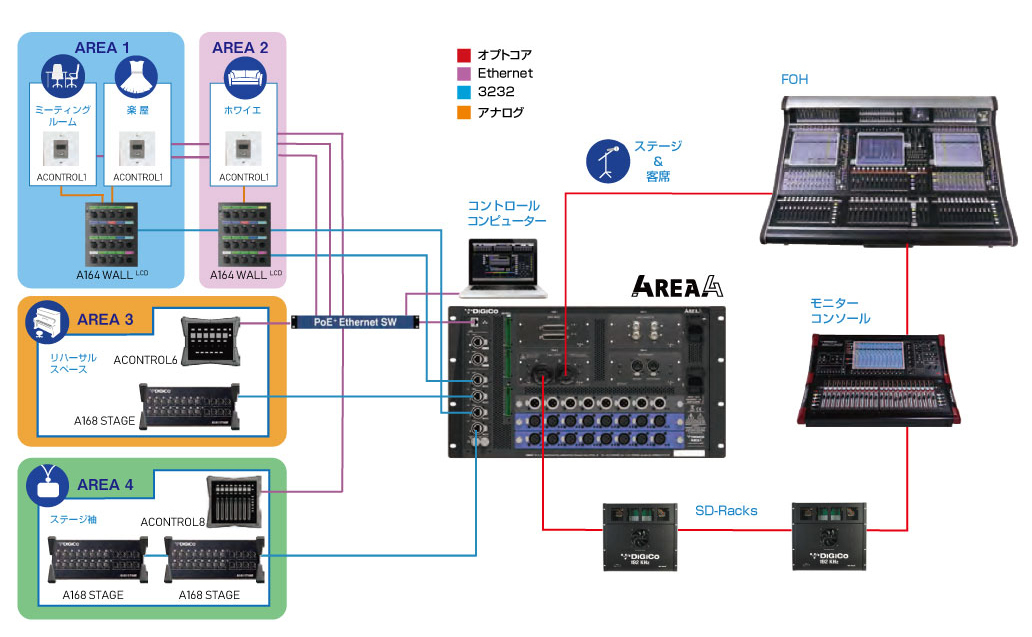

 ■バンケットルーム運用例
4REA4_バンケットルーム運用例
  ■ホール施設など
4REA4_ホール施設など運用例

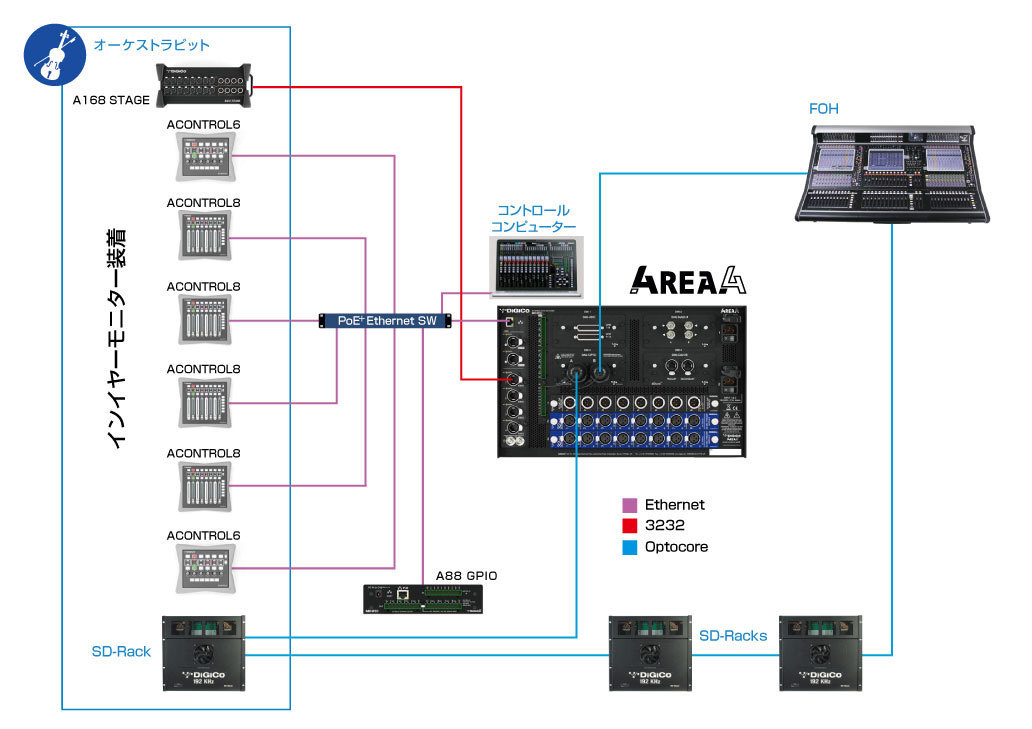

 ■大規模イベント(大型野外フェスなど）での使用例
4REA4_大規模イベント運用例
  ■劇場での使用例
4REA4_劇場での使用例
■取扱説明書
1.88MB

■仕様書
347KB6.09MB

■技術資料
4REA4のネットワークおよびオーディオ信号ケーブルの仕様について
Technical Note No.444 rev5		 347KB
