Quantum225
Quantum225 with SD-Rack 32B-MADI　オープンプライス
Quantum225 with MQ-Rack　オープンプライス
Quantum225 with DQ-Rack　オープンプライス
Quantum225-WS（-HMA／-HMA with KLANG／-NC／-ST ）　オープンプライス

Quantum225_banner
Quantum225　
入力チャンネル バス ソロバス マトリクス コントロールグループ* サンプリング
レート
72 最大36
(AUX/GRPの総計)		 2
（True Solo付き)		 最大12入力×12出力 12 96/48kHz,24bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)

■Quantumのパワーをコンパクトで堅牢なサーフェスに凝縮
  • 第7世代の最新FPGAをベースに開発された高性能なデジタル・ミキシング・コンソール。
  • 他の追随を許さない圧倒的な処理能力を備え、上位機種に搭載されているQuantumの機能をすべて搭載。
  • 「Nodal Processing」をはじめ、「Mustard Processing」や「Spice Rack」、「True Solo」など、アウトボードの必要を感じさせない革新的なプロセッシングがサーフェスだけで実行可能。
  • サンプリングレートは96kHz標準の高品位。よりクリアで鮮やかなサウンドを実現。
  • 最大72の入力チャンネルと36のバス＋マスターバス、12×12のマトリクス、そして全てのチャンネルがフル・プロセッシング。
  • PCレコーディングやプレイバックを容易に行えるUB MADIも内蔵。
  • 入出力拡張用のDMI カードも多数用意しており、任意で選択可能。
  • デュアル電源搭載。
  • オプションで、オプチカルやWavesにも対応可能。

■2つのI/Oラックで、状況に合わせたシステムに対応
  • コストパフォーマンスに優れた「DQ-Rack」と「MQ-Rack」という2つのラックを組み合わせたモデルも発売。
  • どちらも48マイクイン/24ラインアウトで、20ラインアウト+4ステレオAES/EBUへの切り替えが可能。
  • DQ-RackはDanteに対応しており、リモート会議用のビデオモニター、卓上マイクロホンなどAV機器を使用した会議システムやAoIPネットワーク環境に対応できる設備用システムとして活用。
  • MQ-Rackは、ツアー用インフラとして定番のMADIでの接続が可能。コンサートやミュージカルなどホールや劇場、仮説イベントでQuantum225をFOH やモニター用として単体運用することはもちろん、大型イベント等マルチコンソールによる大規模システムの一角を担うことも可能。
  • どちらもデュアル電源を搭載しており、リダンダントに対応。

■付属のブラケットで左のサーフェスをカスタマイズ
  • コンソールの左側パネルを有効活用できるマウントブラケッ トを用意。

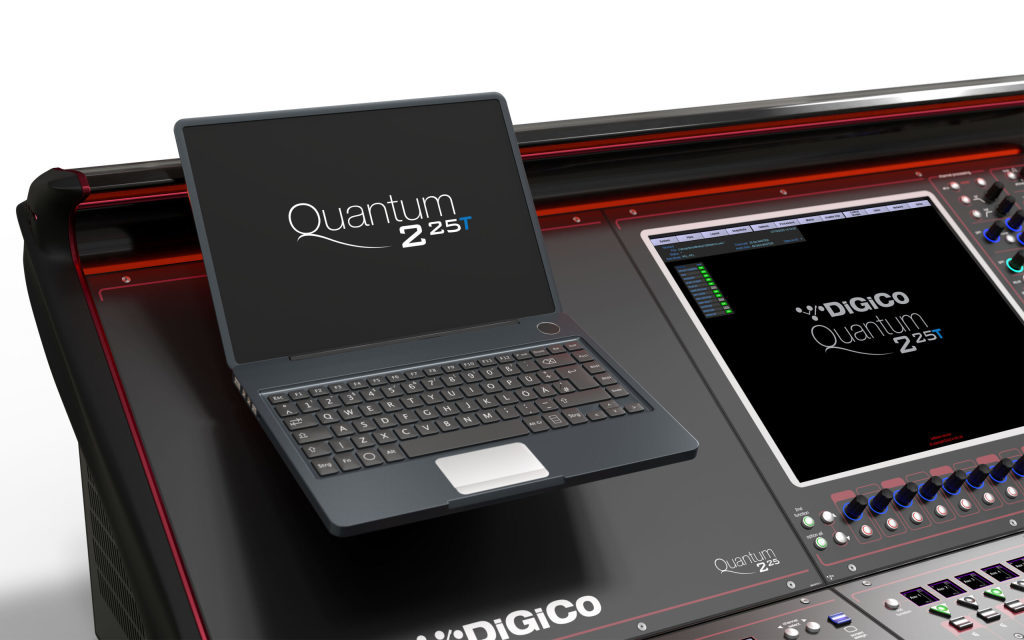

  • マウントブラケットを取り付けることでラップトップPCやスクリプトトレイを取り付けてワークスペースをコンパクトにすることも、KLANG:Technologiesの「KLANG:Kontroller」をマウントしてクリエイティブで臨場感あふれるモニタリング・ソリューションにすることも可能。
  • モニターを追加すれば、Quantum 225がデュアル・スクリーン・コンソールに変身。左バンクのフェーダーのチャンネル画面やKLANG:app、プラグインの概要画面の表示も可能に。
  • マウントブラケットは、クイックリリースピンで素早く簡単に脱着ができ、確実に固定。高さと角度が二段階で変更できるため、サウンドエンジニアが使用しやすい位置にポジショニング可能。

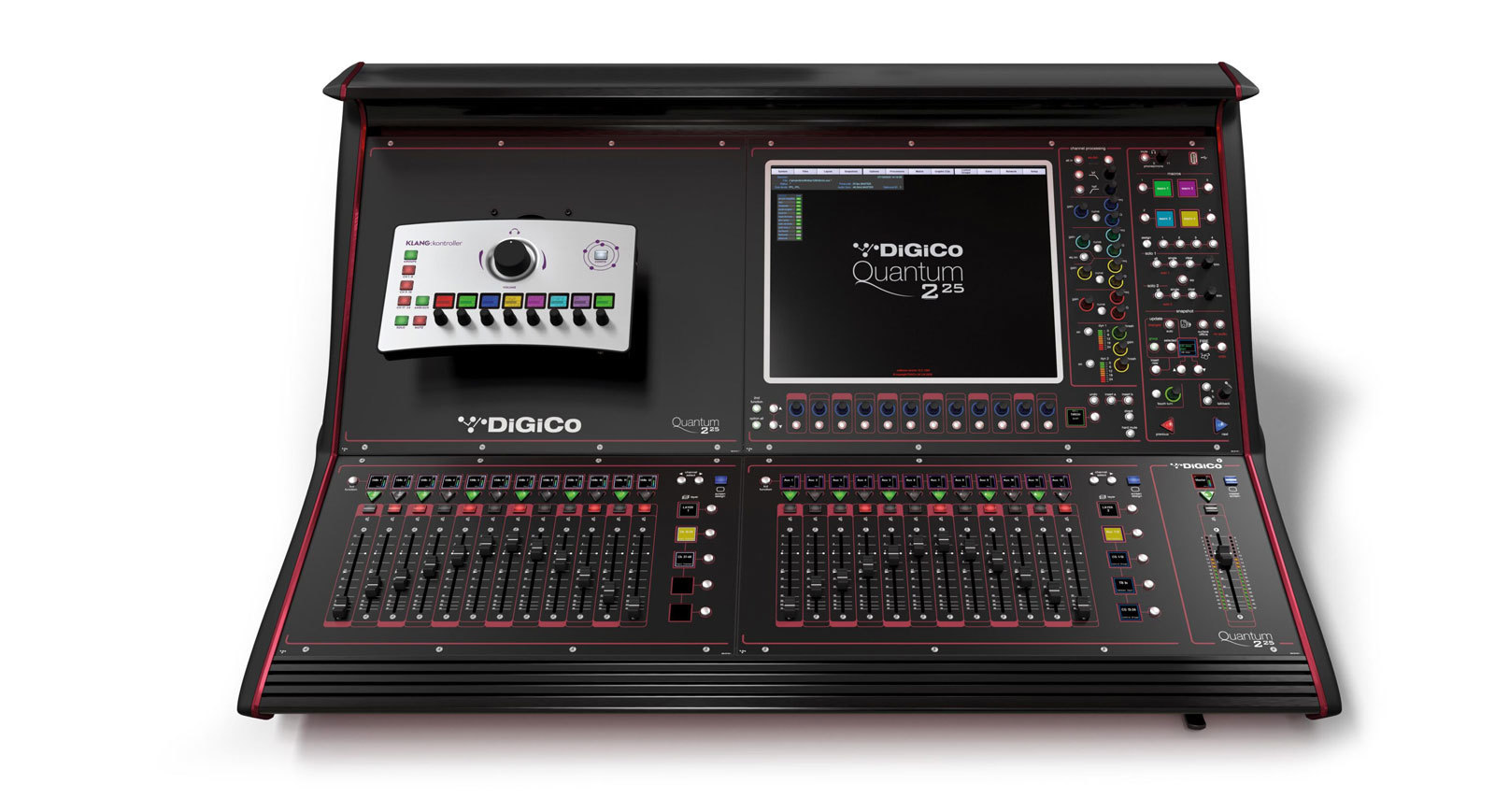

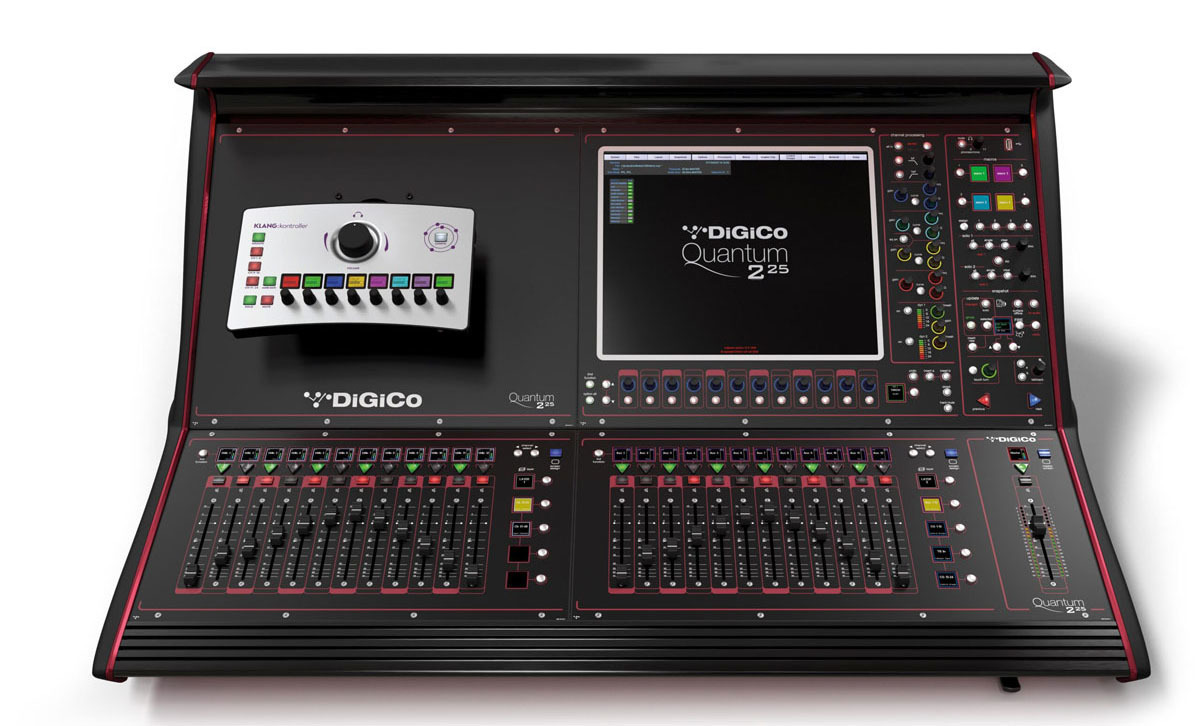

Quantum225 with KLANG:Kontroller
KLANG:Kontrollerを取り付けたQuantum 225

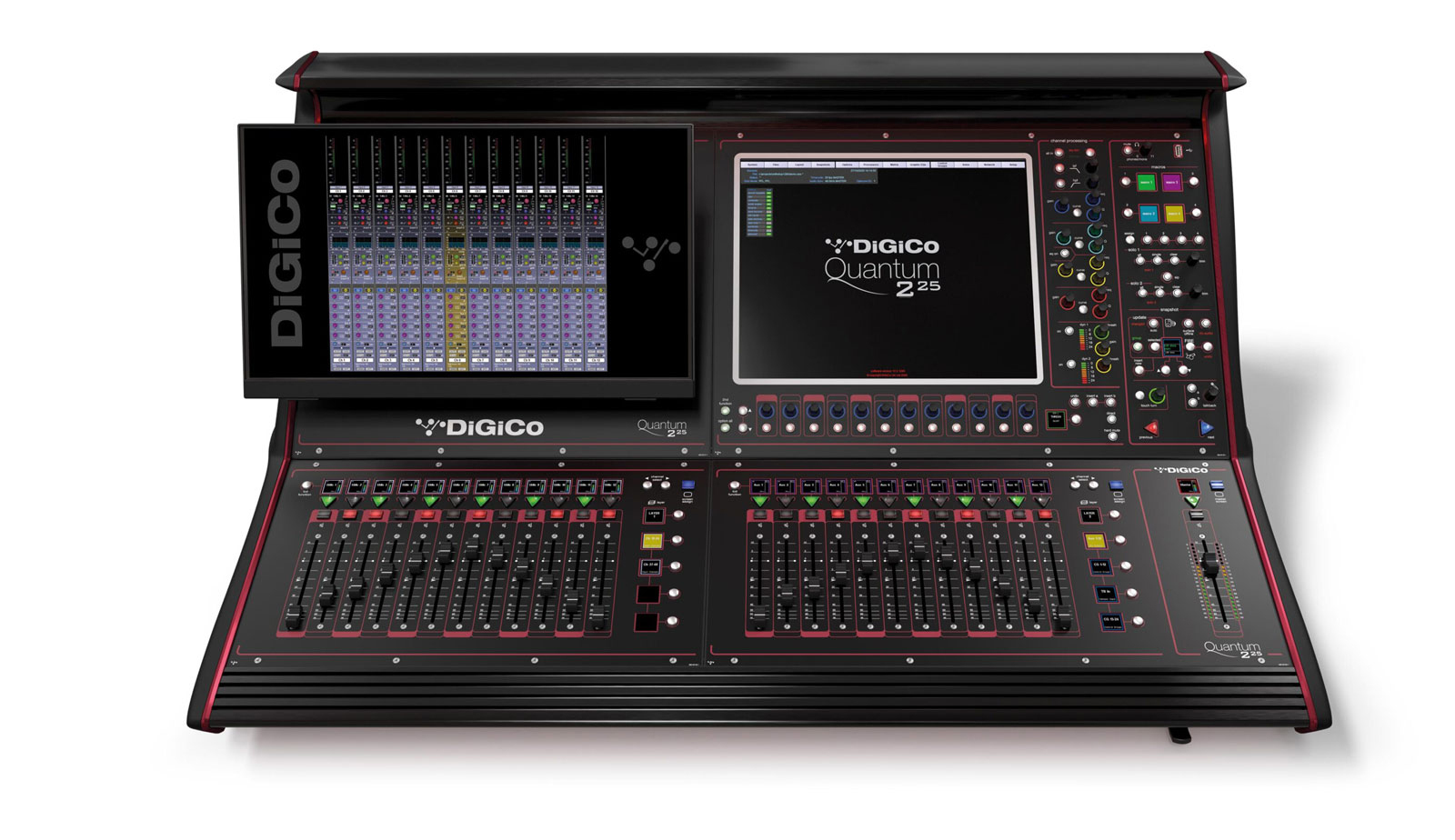

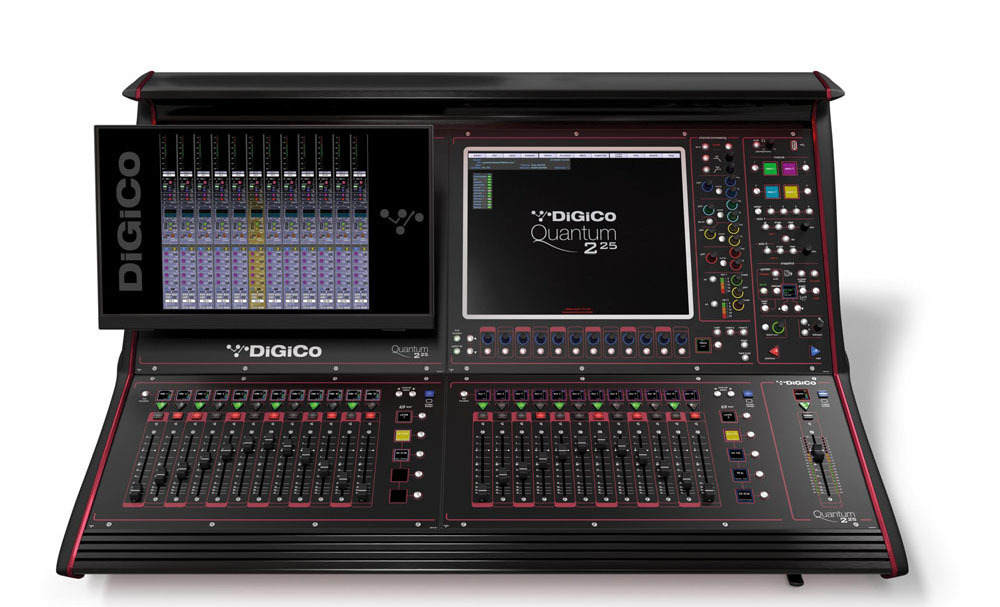

Quantum225 with monitor
モニターを取り付けた
Quantum 225


■優れた視認性と操作性
  • 解像度が高く視認性に優れた17 インチのタッチスクリーンを搭載。
  • 各画面に12 のチャンネルストリップを配したわかりやすいレイアウト。ひと目で全体の把握と直感的な操作が行えるので、素早い対応を求められるライブの現場でも余裕をもって対応可能。
  • タッチスクリーンの輝度は1000nit と高く、屋外の太陽光の下でも優れた視認性を確保。長く突き出した庇のようなフロントトップが影をつくるため目の負担を軽減。
  • ワンタッチで中央画面をマスター画面にするボタンをマスターセクションに配置。マスターと各チャンネルを即座に切り替え、効率良い操作が可能。
  • サーフェス上にはSD コンソール譲りのエンコーダー周囲のLEDも健在で、フルカラーで明瞭に機能を区別。暗い場所で輝くLED 群は機能美を超えた美しさで、オペレーターのモチベーションを高揚。
  • 背面のトップエンドにはワインレッドのLED が搭載。野外フェス現場など複数のミキシングコンソールを使用する環境での識別に有効。

iPAD用リモートコントロール・アプリケーションソフトウェアを用意
  • Quantum225をワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    (→詳細はこちら）
入出力拡張用のDMIカードを2枚挿入可能
  • リアパネルには、ローカルI/O のほかに入出力拡張用DMI(DiGiCo Multichannnel Interface) カードのスロットを2つ搭載。
  • DMI-KLANGカードは、KLANG:technologies の定評ある空間的かつ透過的なインイヤーモニタリングを可能にします。
    ※ オプションのブラケットで「KLANG:Kontroller」をマウントして使用する場合には、DMI-KLANGカードが必須です。    		 DMI-KLANGカード
     ↑DMI-KLANGカード
  • 任意のフォーマットに変換する多様なカードを用意しており、I/O ラックへの接続や用途に合わせて選択可能です。
■入出力
MOD-DMI-ADC
MOD-DMI-DAC
MOD-DMI-AES
MOD-DMI-MICPRE
MOD-DMI-ADC
円（税抜円）
•アナログライン入力：D-Sub端子
 		 MOD-DMI-DAC
円（税抜円）
•アナログライン出力：D-Sub端子		 MOD-DMI-AES
円（税抜円）
•AES I/O：D-Sub端子		 MOD-DMI-MICPRE
円（税抜円）
•8chマイクプリアンプ：D-Sub端子

■ MADI接続 ■ A3232接続 ■オートマイクミキシング
MOD-DMI-MADI-B
MOD-DMI-MADI-C
MOD-DMI-A3232
DMI-AMM
MOD-DMI-MADI-B
円（税抜円）
•MADI：BNC端子		 MOD-DMI-MADI-C
円（税抜円）
•D2-Rack、D-Rack用：RJ45		 MOD-DMI-A3232
円（税抜円）
• A168 STAGE用。
 		 MOD-DMI-AMM
円（税抜円）
• 最大64chオートマチック・マイク・ミキシング・カード

■ DANTE接続
MOD-DMI-DANTE
MOD-DMI-DANTE2
MOD-DMI-DANTE
円（税抜円）
•DANTE用
• 64in 64out@48kHz
32in 32out@96kHz		 MOD-DMI-DANTE2
円（税抜円）
•DANTE用。
•64in 64out@48kHz/96kHz

■ 外部機器接続専用
MOD-DMI-KLANG
MOD-DMI-KLANG
円（税抜円）
•KLANG:technologies用

MOD-DMI-AVIOM
MOD-DMI-AVIOM
円（税抜円）
•AVIOM用
MOD-DMI-WAVES
MOD-DMI-WAVES
円（税抜円）
•WAVES SoundGrid用
MOD-DMI-HYDRA 2
⑳MOD-DMI-HYDRA 2 円（税抜円）
•CALREC ネットワーク用
DMI-ME
MOD-DMI-ME
円（税抜円）
•Allen&Heathネットワーク用
■Quantum225 　

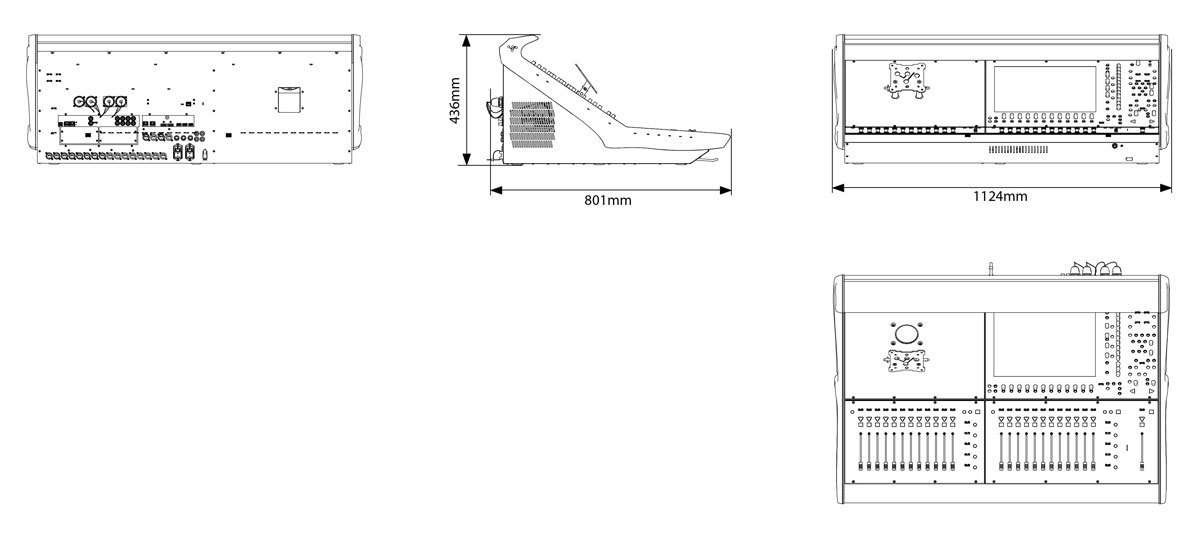

W1124×H436×D801mm、質量：43kg
Quantum225_dim
Quantum 225
入出力性能 フェーダー数 25
入力チャンネル 72
バス 最大36ch(AUX/GRPの総計)
ソロバス 2
マトリクス 最大12×12
コントロールグループ 12
イコライザー 32バンドGEQ×16
内蔵エフェクター ステレオエフェクター×12
ローカルI/O マイク/ライン入力 8
ライン出力 8
AES/EBU入出力 4（8ch）
MADIインターフェース 2（75ΩBNCコネクター×8リダンダント含む）

オプチカル(Optocore)
インターフェース

 1
MIDIインターフェース In / Out / Thru
外部ディスプレイポート DisplayPort
外部同期 ワードクロック、MADI、オプチカル
USB2.0ポート 5　※うち1つは、5Vのバスパワー専用
GPI 2
GPO 2
ヘッドホン出力 標準フォーンジャック×1、ミニジャック×1
音響性能 サンプリングレート 96/48kHz
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
入力チャンネル/AUX/グループ/マトリクス アナログゲイン(入力チャンネルのみ) －20dB～＋60dB
デジタルトリムディレイ －40dB～＋40dB
ローパス/ハイパスフィルター 20～20kHz、24dB/Oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 4バンド
ダイナミックEQ 155ch
ダイナミクス コンプレッサー、ゲート、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
最大ラック数 20　(2ループ組む場合は34)
DMIスロット 2
UB MADI(サンプリングレート48kHz時) 48ch
音源 内部電源×2（AC100V、50/60Hz）
寸法(W×H×D) 1124×436×801mm
質量 43kg

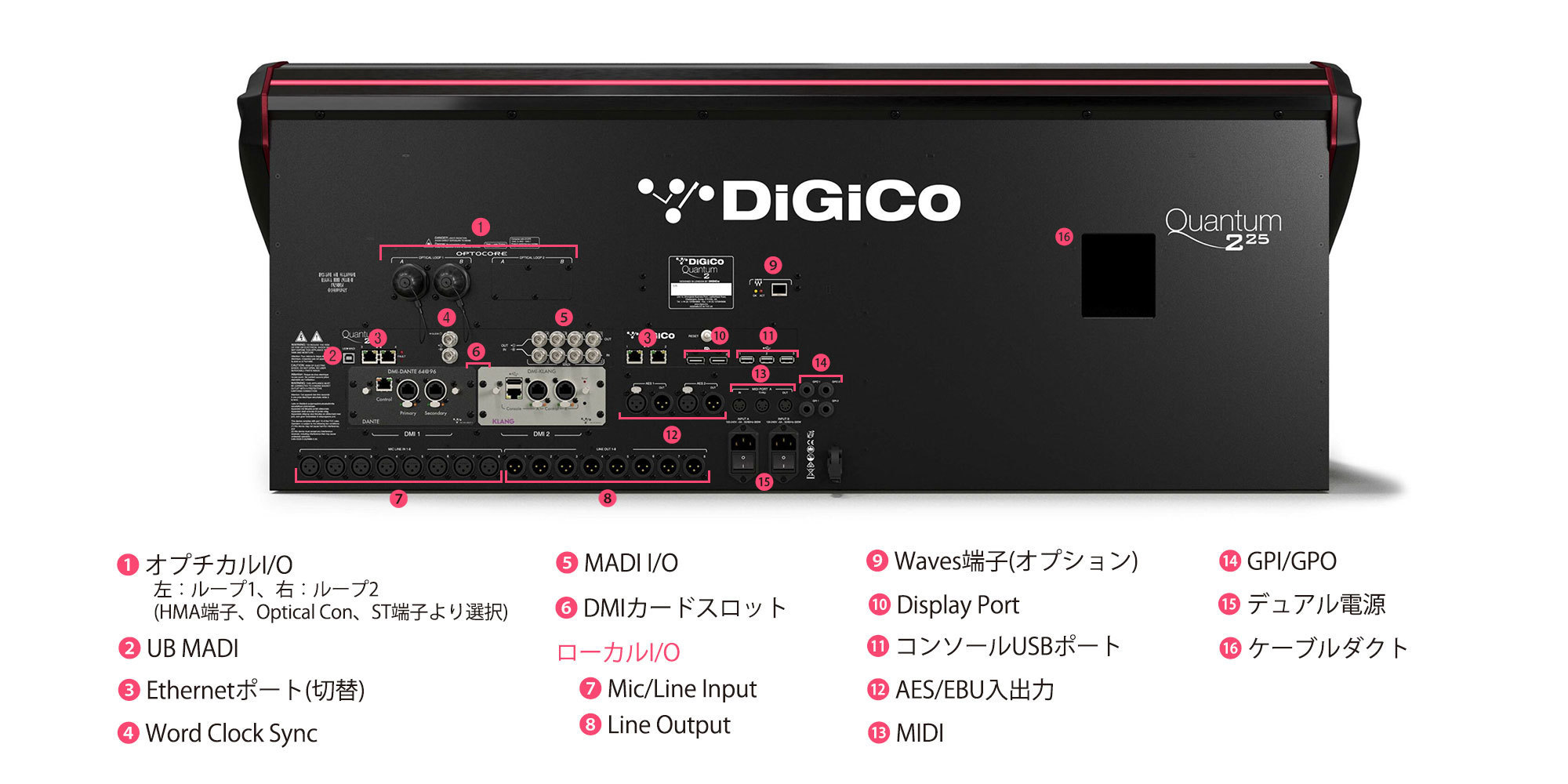

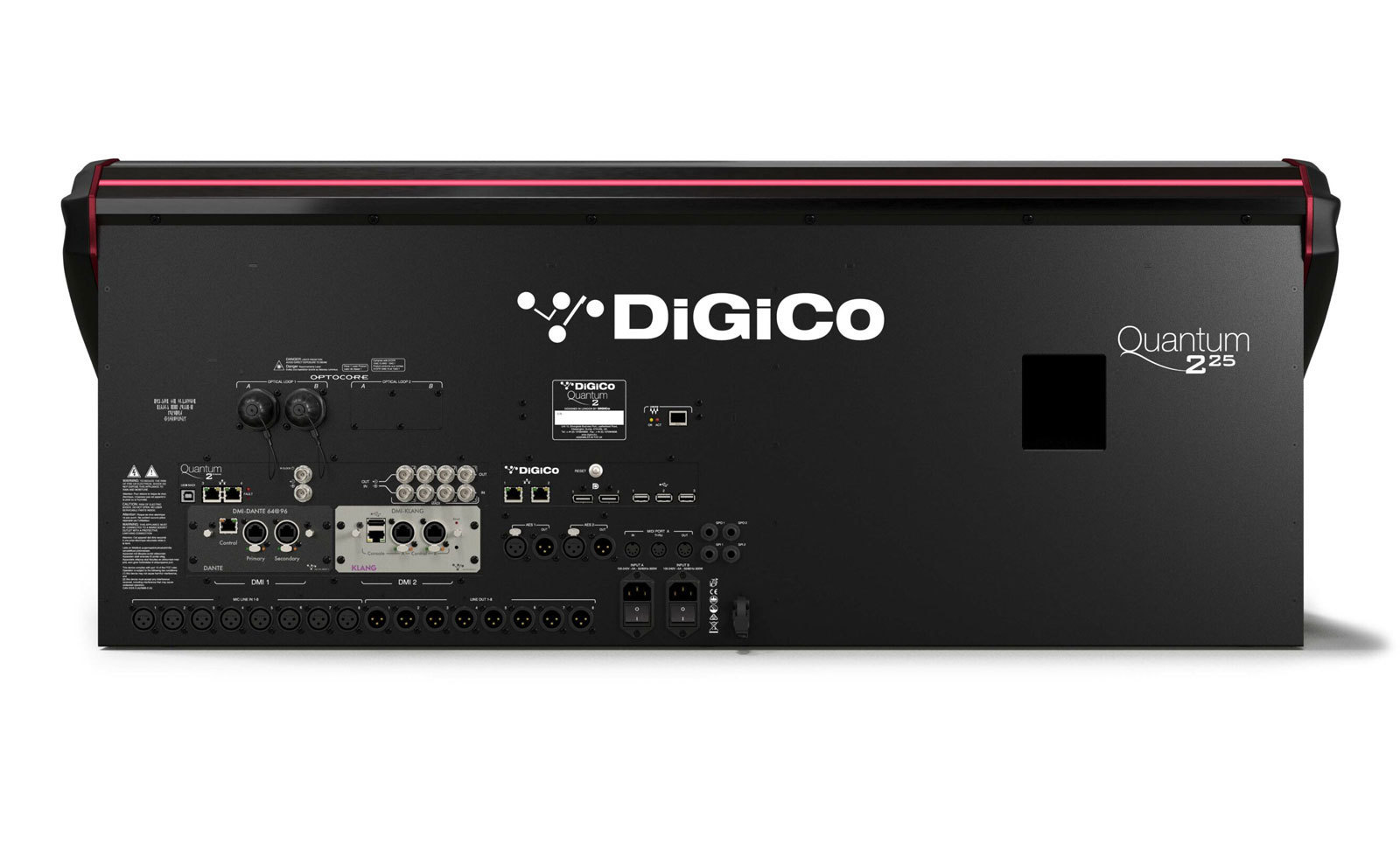

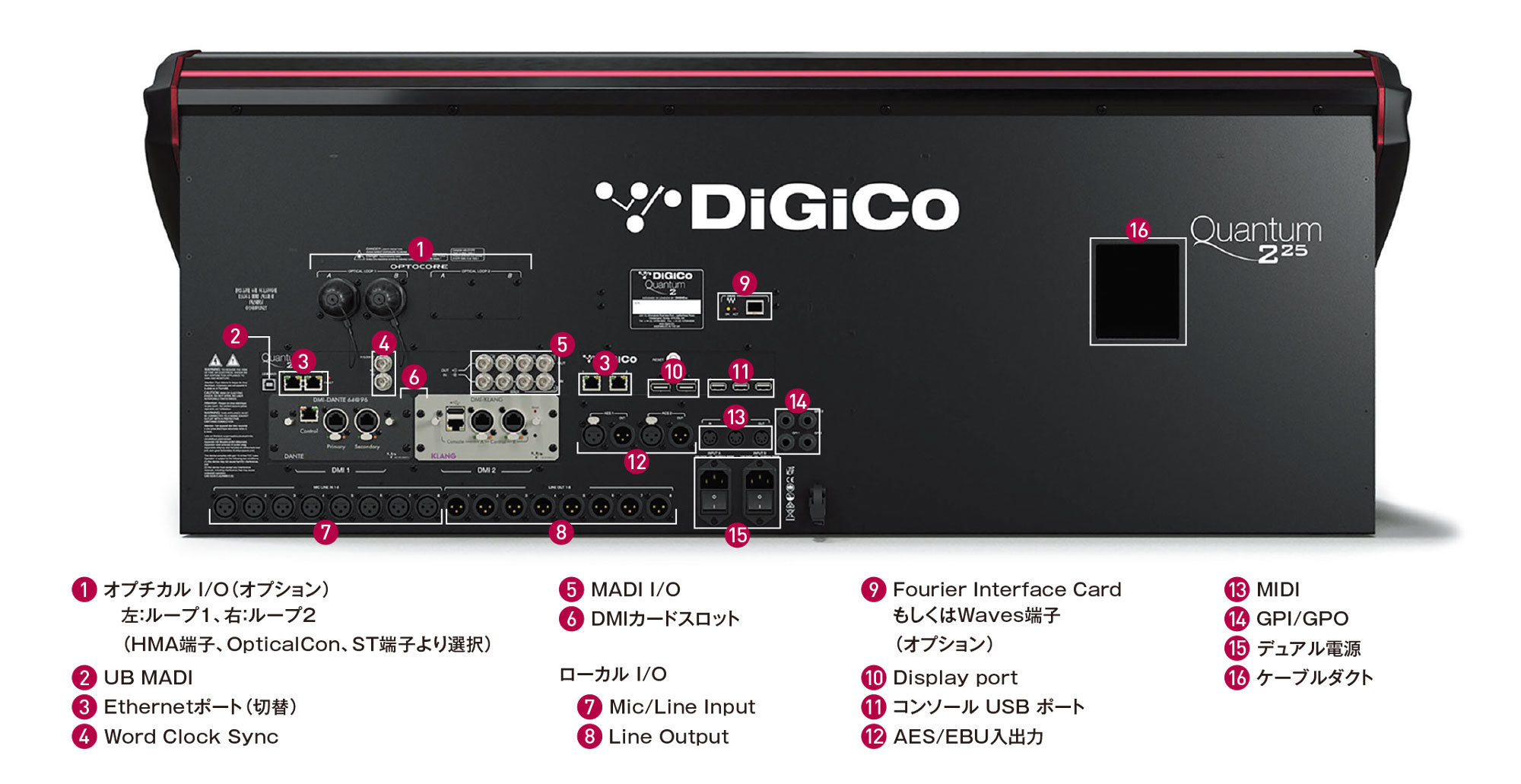

◆背面

Q225-Back-Local_IO

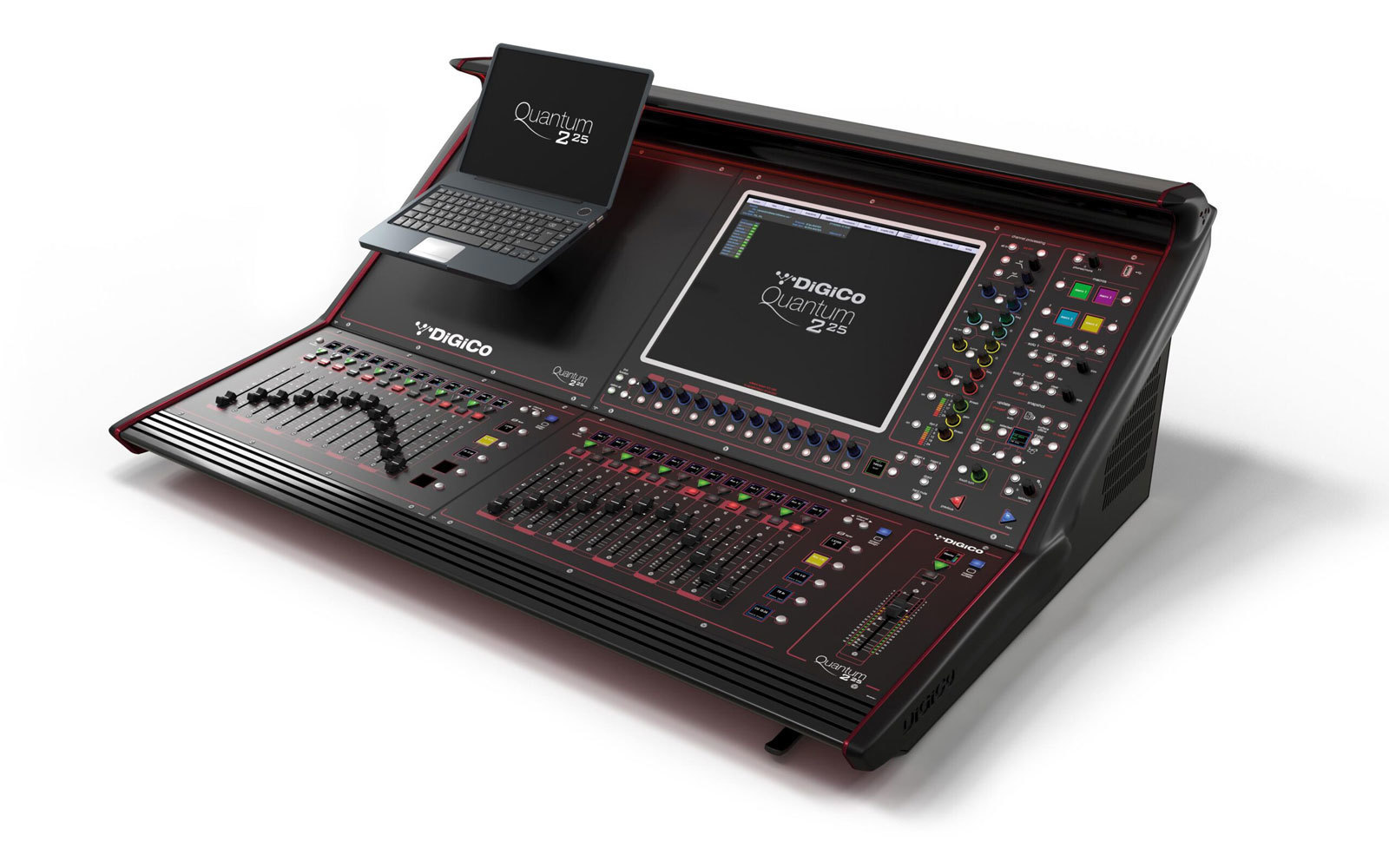

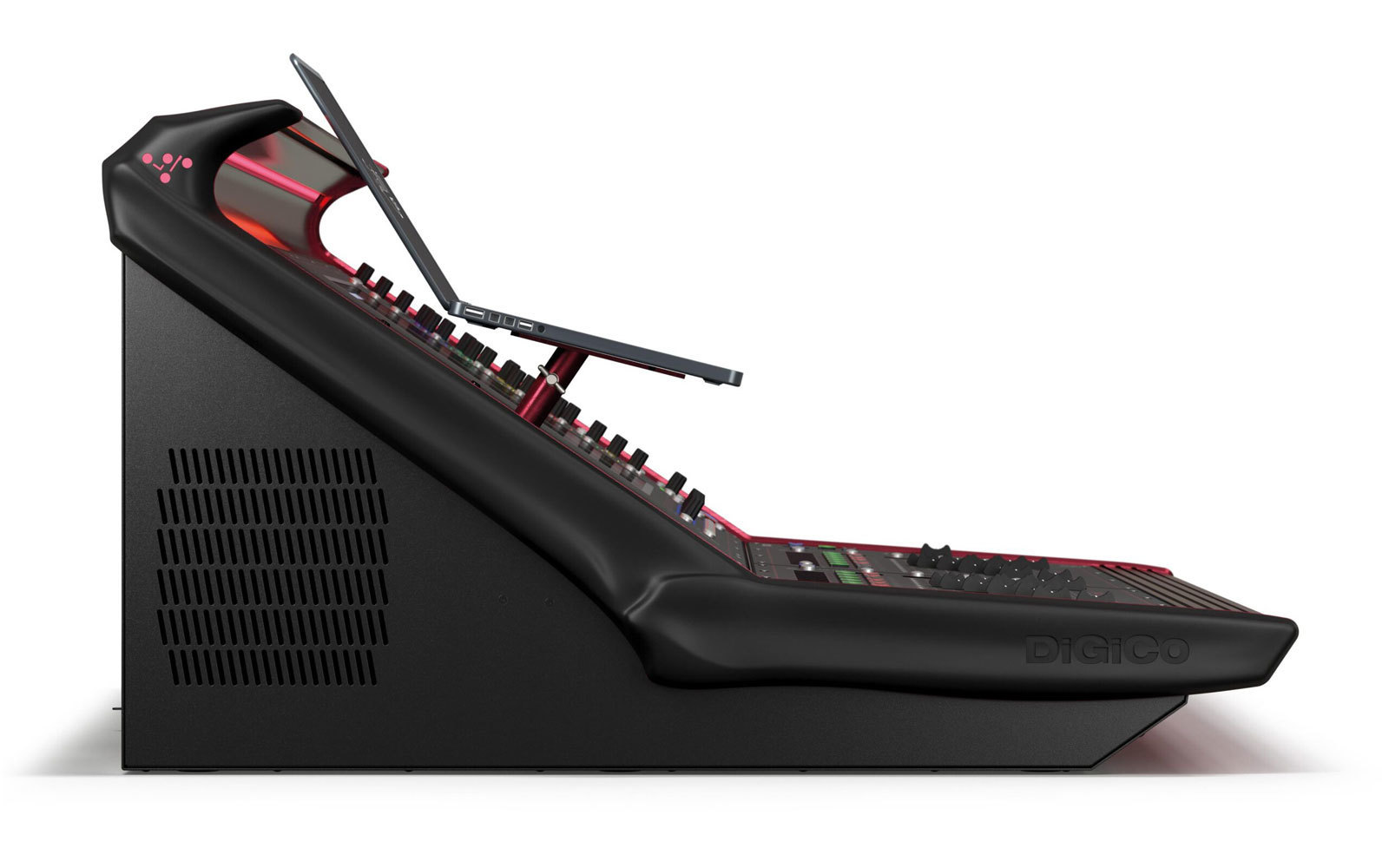

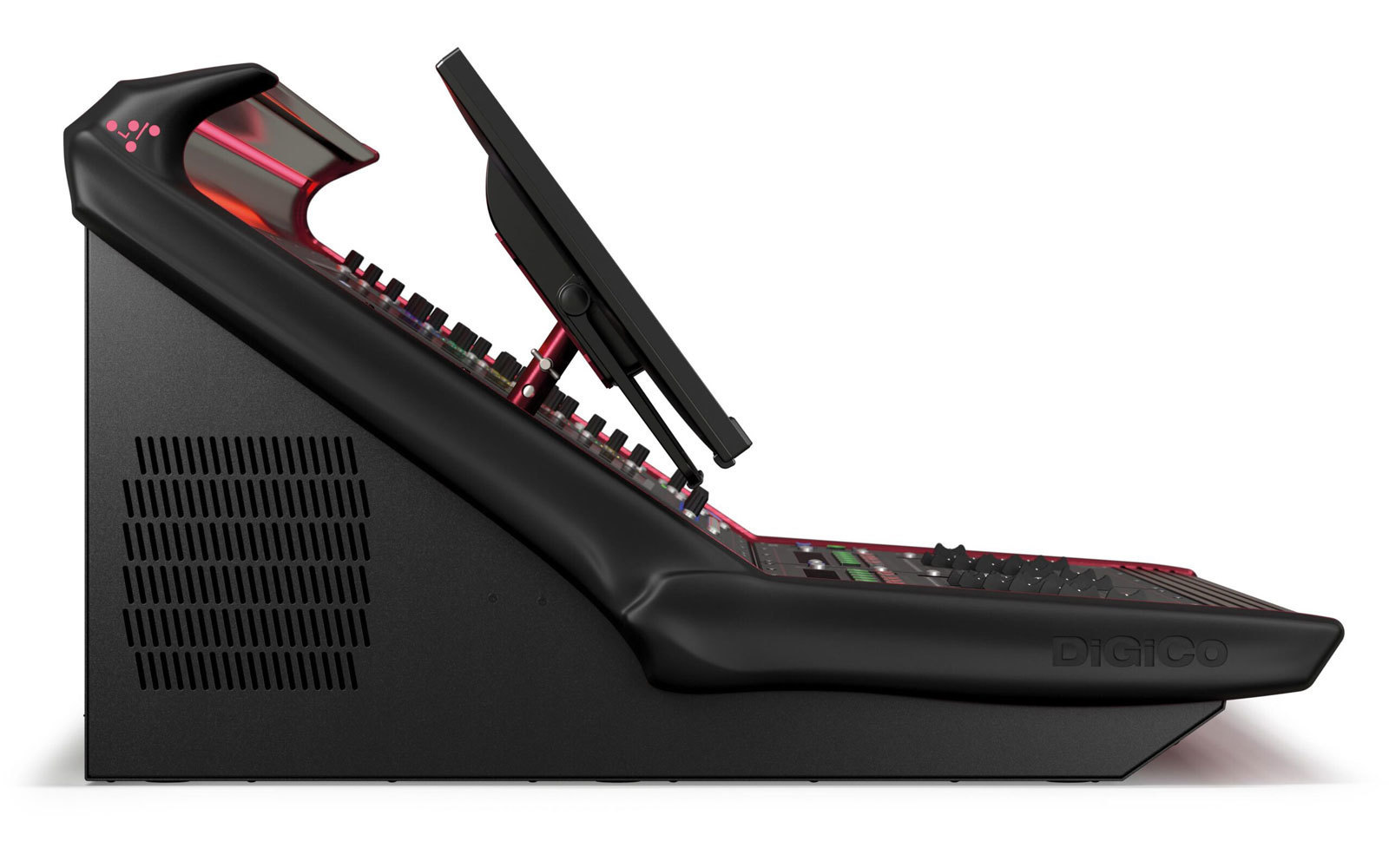

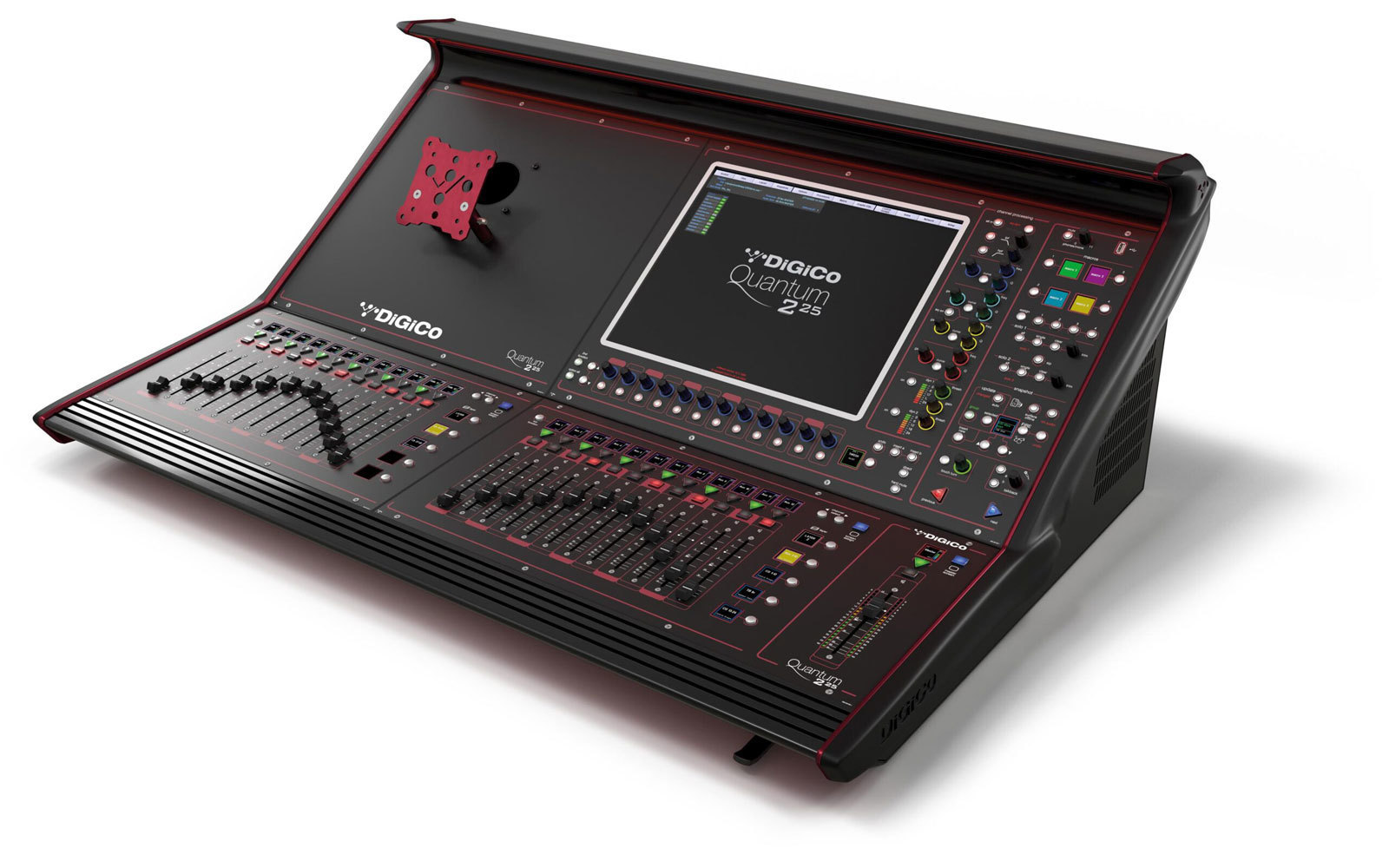

Quantum225 with bracketQuantum225 with PCQuantum225 with monitorQuantum225 with KLANG:kontrollerQuantum225 with PC_sideQuantum225 with monitor_sideQuantum225_back　Quantum225 option bracket　　　
※クリックすると拡大します。

■Opticalアップデートキット
・Q225-OPT-HMA
　HMA端子。マルチモード。

・Q225-OPT-NC
　OpticalCon端子。マルチモード。

・Q225-OPT-ST
　ST端子。マルチモード。

■WAVES-Q2
　WAVES AoundGridアップグレードキット（WAVESサーバーとプラグインは含まない）

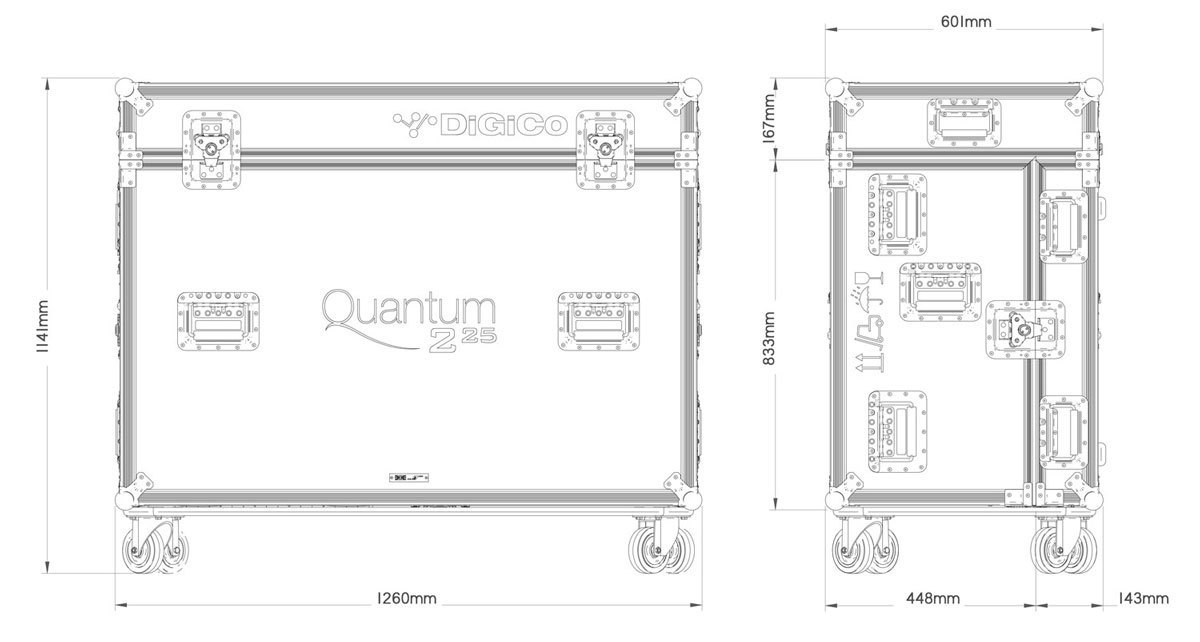

■FC-Q225
Quantum225用フライトケース
Quantum225 Flight Case 　

■MOD-Q225-TRAY

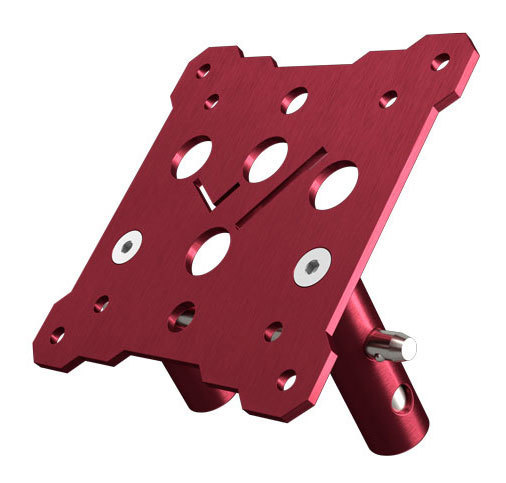

外部ディスプレイ/PCマウントブラケット（VESA規格）※本体に付属

■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack		 ■Danteネットワーク伝送

DQ-Rack icon


▼仕様書
575KB　　 2.07MB ※Zip圧縮

▼取扱説明書
SD/Quantum Series ソフトウエア・リファレンス Ver.1528+  6.31MB
Quantum225　取扱説明書 11.1MB※Zip圧縮
シアター・ソフトウェア・オペレーション
Software Versions 4.2.576+		 3.88MB


▼ソフトウェア
Quantum225　V1619 Updater


▼技術資料
DMIモジュールのインストール、接続、セットアップに関する注意事項
Technical Note No.339		 539KB
MADI接続システムの仕様について
Technical Bulletin No.106		 248KB
オプチカル接続システムの仕様について
Technical Bulletin No.101		 365KB
