HOME　>　 DiGiCo 　>　 デジタルミキシングコンソール 　>　 SD11i
SD11i
SD11i-WS　オープンプライス
SD11i with D-Rack　オープンプライス


SD11i　CORE2
入力チャンネル
バス
ソロバス
マトリクス
コントロール
グループ*
サンプリング
レート
80 24
(AUX/GRPの総計)		 2
(モノ/ステレオ)		 最大12入力×8出力
8
 96/48kHz,24bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)

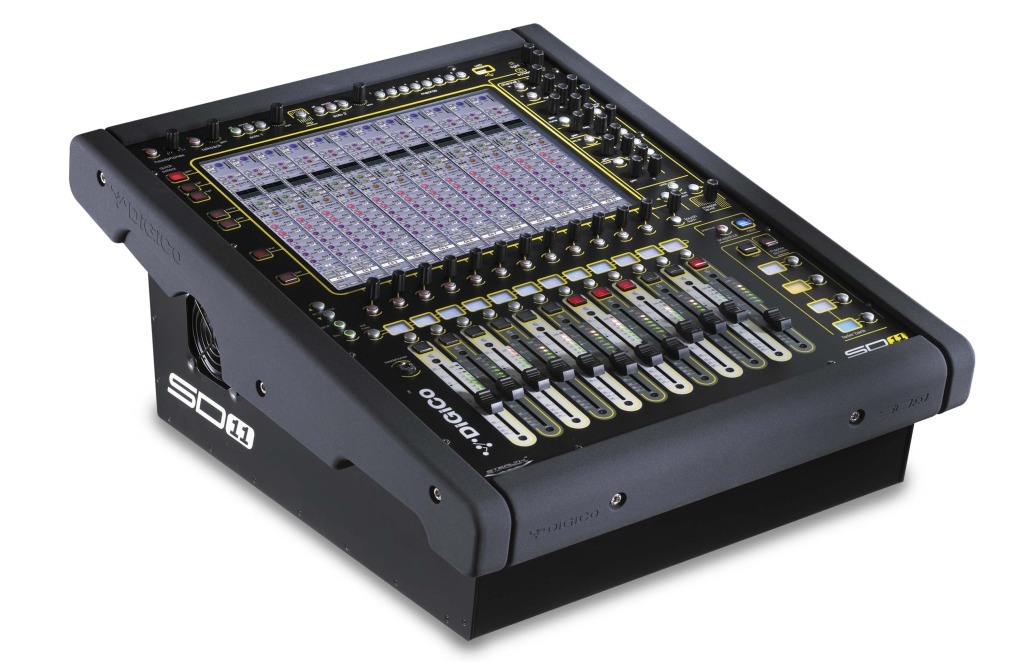

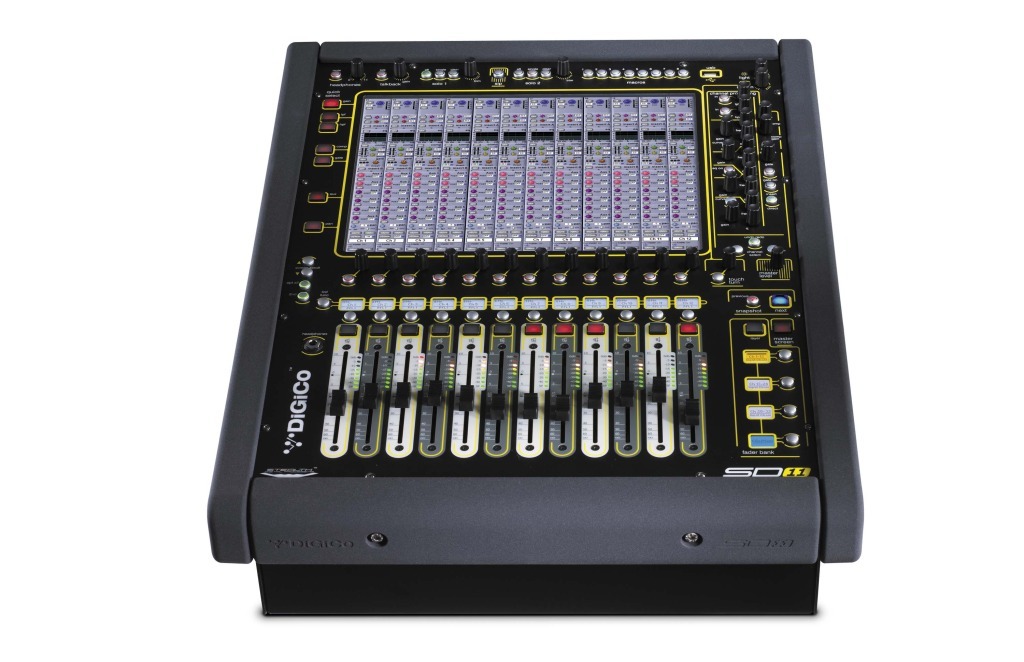

ラックマウントできる小型デジタル・ミキシングコンソール

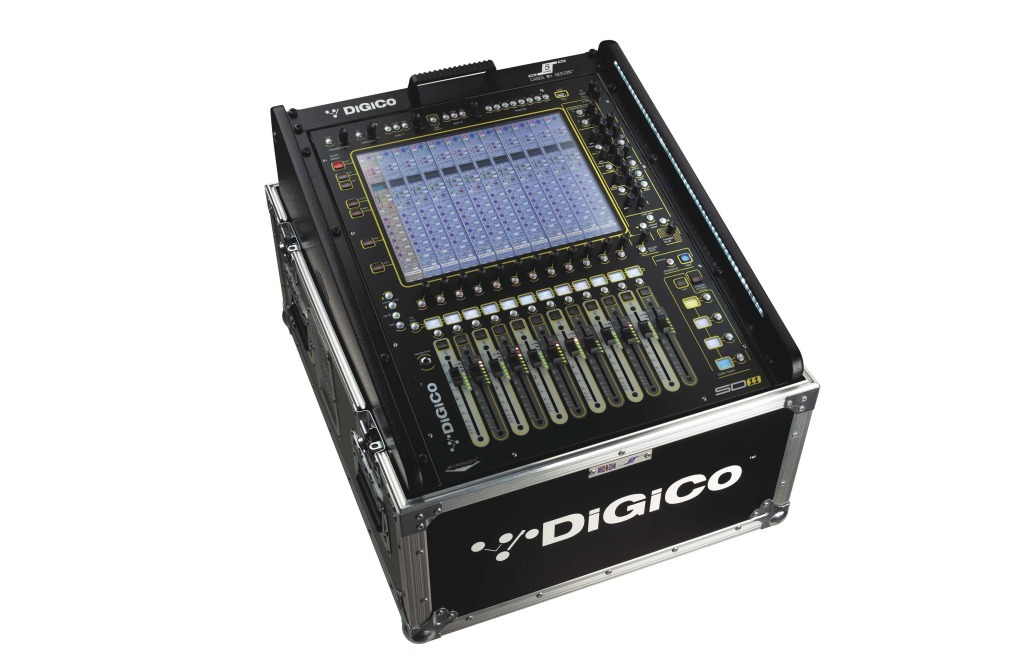

  • サイドのアームレスト内にラックマウントアングルを装備しており、台置きで使用するほかラックマウントも可能。標準の19インチラックに収納。
  • 一人で持ち運びできるポータビリティに優れたコンパクトなサイズ。
  • 耐久性に優れたシャーシ。ワークサーフェスにも軽量で衝撃に強いポリカーボネートを採用。

小さいながらも高品位なパフォーマンスを実現

  • “ステルス・デジタルプロセッシング”を採用。上位機種とまったく同じスムーズな操作性を実現。
  • 4バンド･パラメトリックイコライザーやダイナミクスなど基本的なプロセッシングのほか、出音の臨場感を高めるステレオエフェクターを8系統、32バンド・グラフィックイコライザーを12系統搭載。
  • KLANG：technologiesの製品と接続し、サーフェスからコントロールが可能。

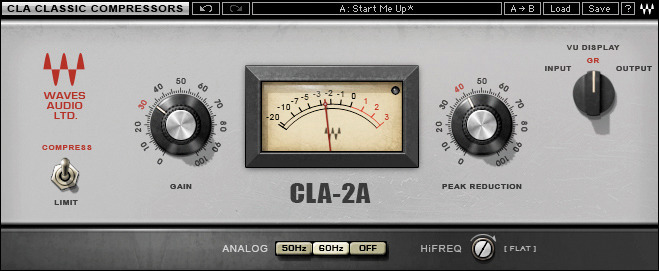

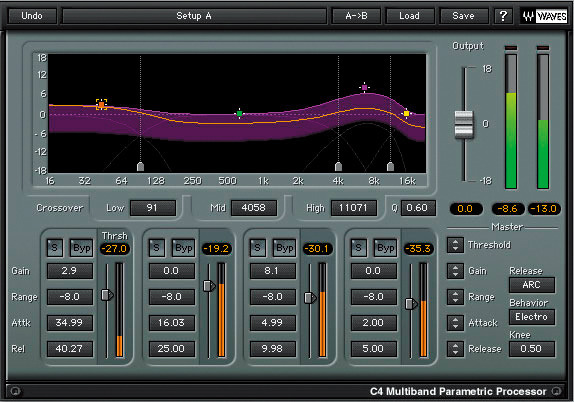

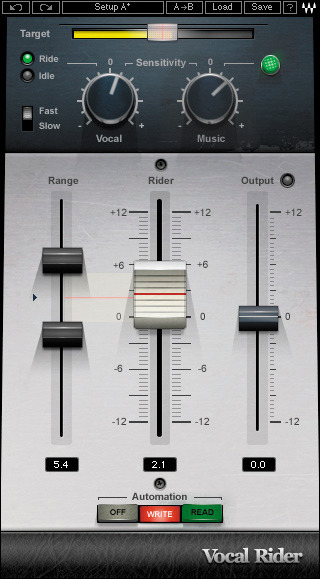

  • オプションでWaves社のプラグインテクノロジー“Waves SoundGrid”に対応できるキットを用意。専用のプロセッシングサーバーと接続し、Waves社の豊富なプラグインエフェクトを使用可能。

豊富なローカルI/O

  • 1 6Mic/Line入力、8ライン出力、AES/EBU入出力を備えており、スタンドアローンでも活躍可能。
  • 入出力拡張用のラックも豊富に用意。
  • オプションで長距離伝送が可能になる光ネットワークに対応可能。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

  • SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    SD APP(→詳細はこちら）

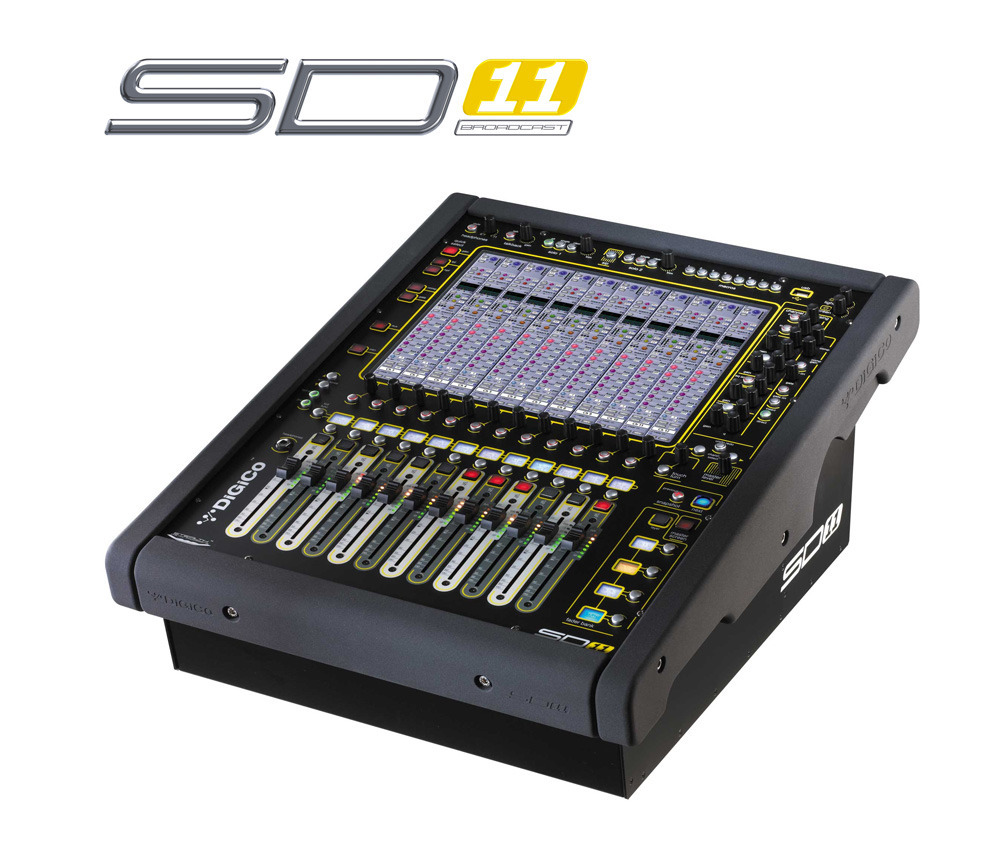

SD11B SD11 B for Broadcast
オープンプライス

放送中継の機能をもちあわせたSD11

■ SD11に5.1ch、ミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。

※ オプションのアップグレードキットが必要です。

■サイドアーム付き 　質量：23.3kg



 ■サイドアームなし 　質量：22.2kg


入出力性能
フェーダー数 12
サブフェーダー数 －
入力チャンネル 80ch
バス 24ch（AUX/GRPの総計）
ソロバス 2
マトリクス 最大12×8
コントロールグループ 選択式（VCA、ムービングフェーダー、ミュートグループ）×8
イコライザー 32バンドGEQ（±12dB）×12
内蔵エフェクター ステレオエフェクター×8
ローカルI/O マイク/ライン入力 16
ライン出力 8
AES/EBU入出力(※) 1
MADIインターフェース 1(75ΩBNC コネクター×2)
1(CAT5コネクター)
オプチカル(Optocore)インターフェース オプション　1ループ（コネクタ×2）
MIDIインターフェース In / Out / Thru
外部ディスプレイポート VGA
DB-15 ミニメス（解像度1024×768）×1
外部同期 ワードクロック、MADI
USB2.0 ポート 3
GPI 1/4インチジャック×2
GPO 1/4インチジャック×2
ヘッドホン出力 標準フォーンジャック×2、インピーダンス ： 8～600Ω
ライト端子 XLR3：1.2～12V×1
音響特性
サンプリングレート 96/48kHz
レイテンシー 2ms（代表値)
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz～20kHz（±0.6dB）
THD+N 0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク 90dB以上（40Hz～15kHz）
残留ノイズ －90dBu以下（代表値 ： 20Hz～20kHz）
マイク等価入力ノイズ －126dB以上
最大出力レベル +22dBu（標準仕様）
最大入力レベル +26dBu
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ） +10dB～＋60dB　(-20dB PAD)
デジタルトリム －40dB～＋40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 4バンド
ダイナミックEQ 115ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
最大ラック数/DMIスロット/UB-MADI
最大ラック数 16
DMIスロット  -
UB-MADI(サンプリングレート48kHz時)  -
電源、消費電力、寸法（W×H×D）、質量
電源 内部電源×1（AC100V、50/60Hz）
消費電力 ピーク時 175W
起動時 195W

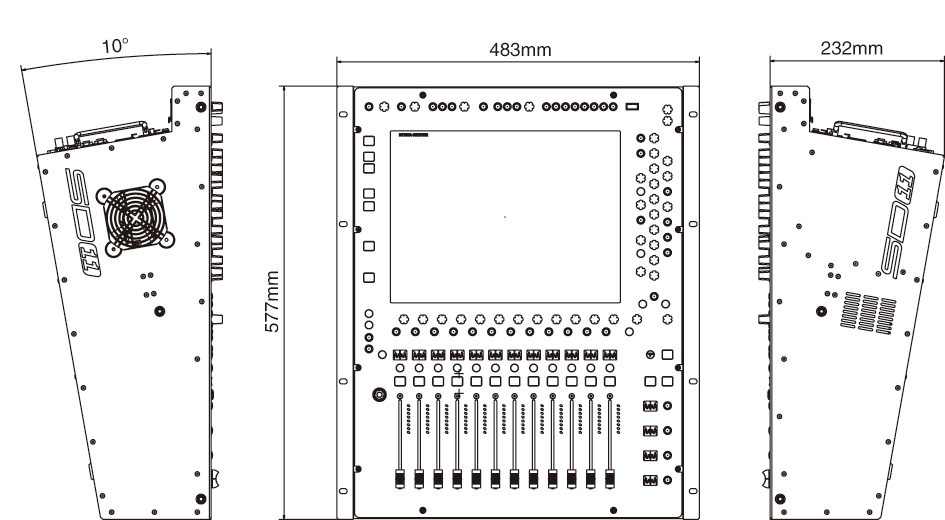

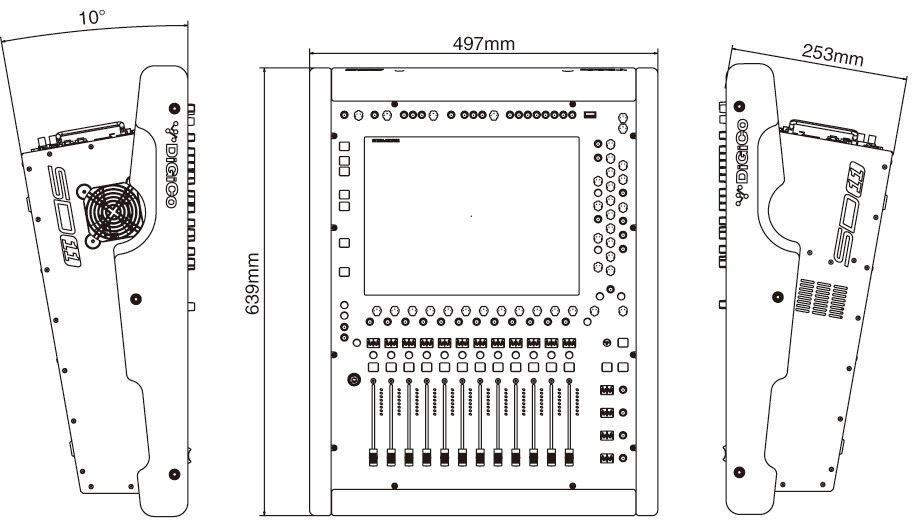

寸法(W×H×D)、質量 483×232×577mm、22.2kg（アームレストなし)
※ コネクター系統数。1コネクター系統あたり、2chの入出力の使用が可能。

CORE2以前の仕様はこちら

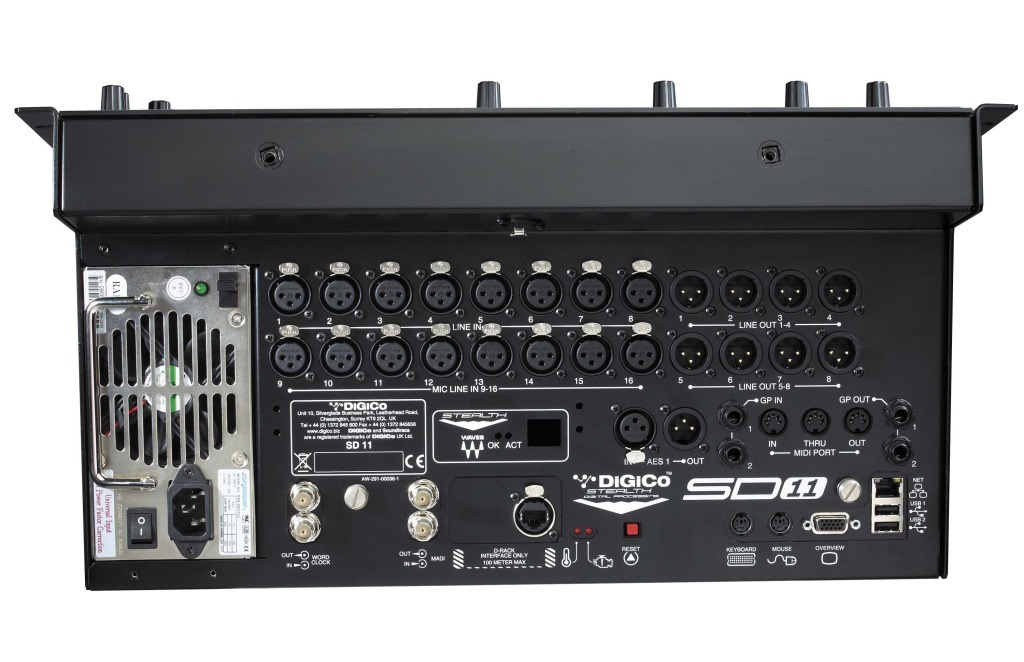

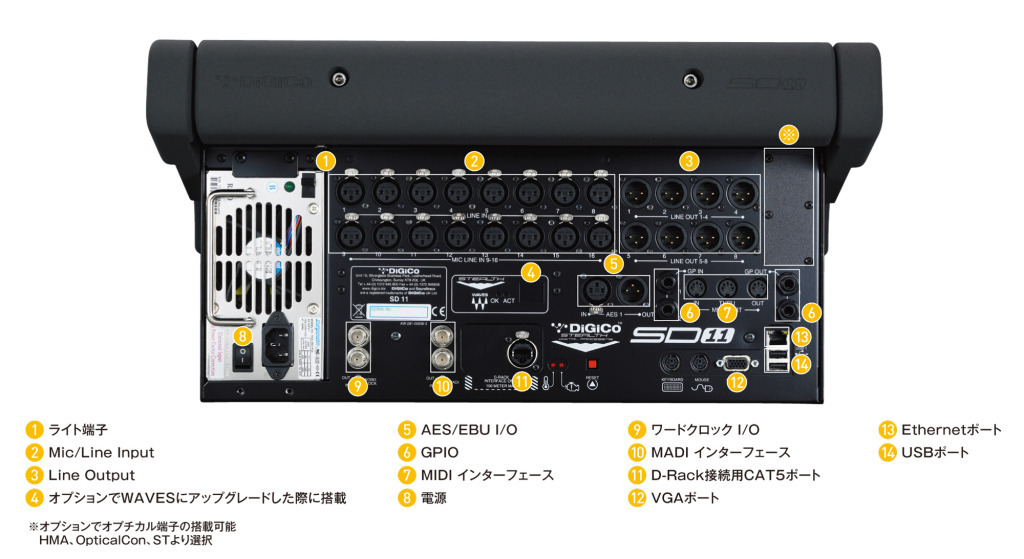

■背面
SD11i_Rear


SD11 SD11 SD11 SD11
※クリックすると拡大します。
■ COVER-SD11：SD11i用ダストカバー
■ FC-SD11：SD11i用フライトケース
■ SD-11-BUPG：ブロードキャストモデルへのアップグレードキット
■ SD-RR-PSU：リモートPSUラックキット ※PSUは付属していません。
SD-RR-PSU with PSU-SPX-1-MOD×２
■ PSU-SPX-1-MOD：シングルPSU
■ SD11-OPT-HMA：SD11i用オプチカルアップグレードキット。HMA端子。
■ SD11-OPT-NC：SD11i用オプチカルアップグレードキット。OpticalCon端子。
■ FOURIER-SD11：SD11i用Dante I/O アップグレードキット。
■ SD-RR-PSU：リモートPSUラックキット ※PSUは付属していません。
■ WAVES-SD11：Waves SoundGridアップグレードキット。

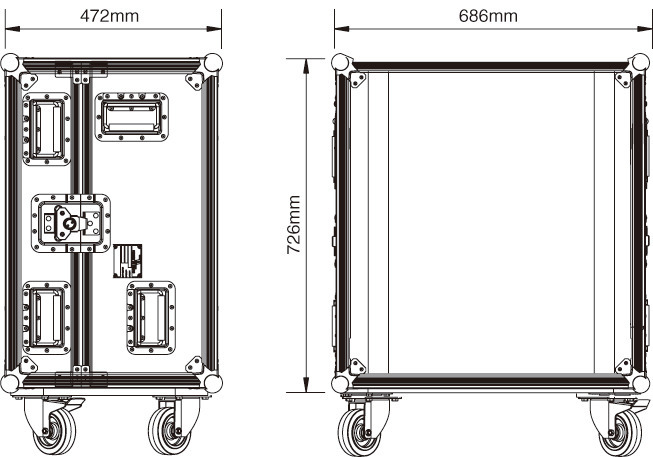

■ FC-SD11-2：SD11i用フライトケース、車輪付。
■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack

RJ45/各種オプチカルケーブル
※オプションのLBBが必要
