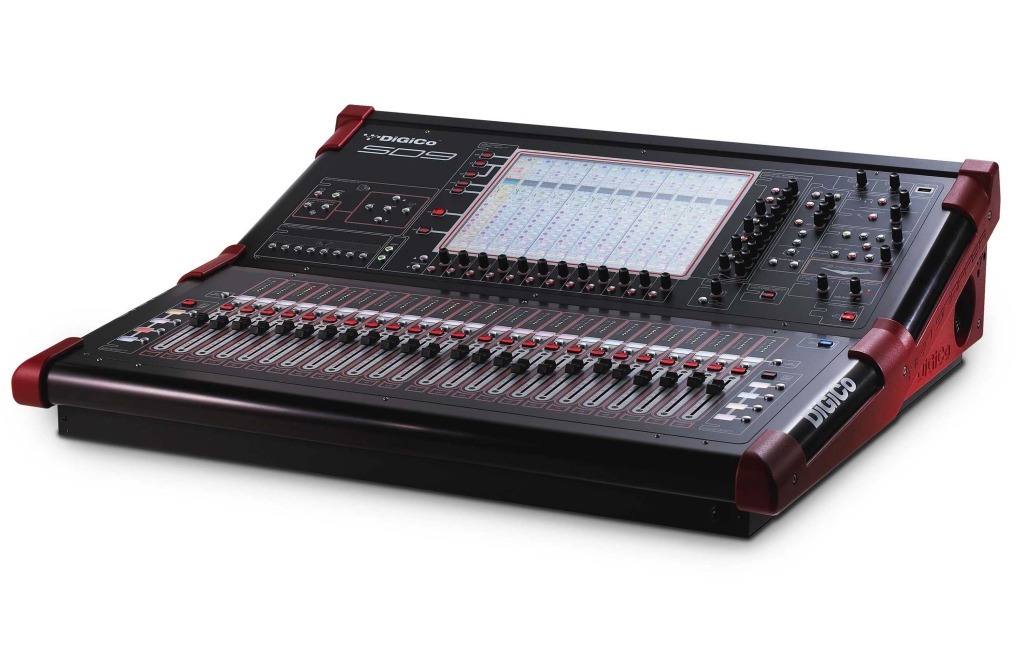

SD9
SD9 with D-Rack　　オープンプライス
SD9 with dual D-Rack　　オープンプライス


SD9 CORE2
入力チャンネル
バス
ソロバス
マトリクス
コントロール
グループ*
サンプリング
レート
96 48
(AUX/GRPの総計)		 2
(モノ/ステレオ)		 最大12入力×8出力 12 96/48kHz,24bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)

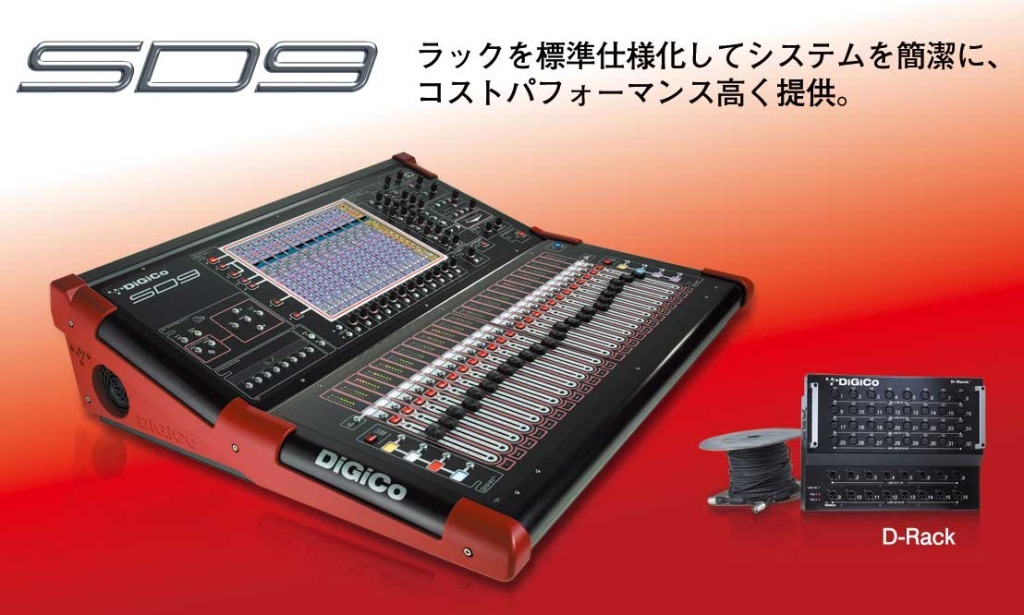

ラックを標準仕様化

  • 入出力を集約するD-Rackと、コンソールの制御を行うサーフェスの2つで構成。必要なシステムを簡潔にまとめられます。
  • サーフェス、D-Rackともに予備電源を標準で搭載。突発的な電源の不具合にも対応可能。
  • 1台のサーフェスにつき、D-Rackは2台まで接続可能。
  • CAT5ケーブル（75m）付属。
  • オプションで長距離伝送が可能になる光ネットワークに対応可能。

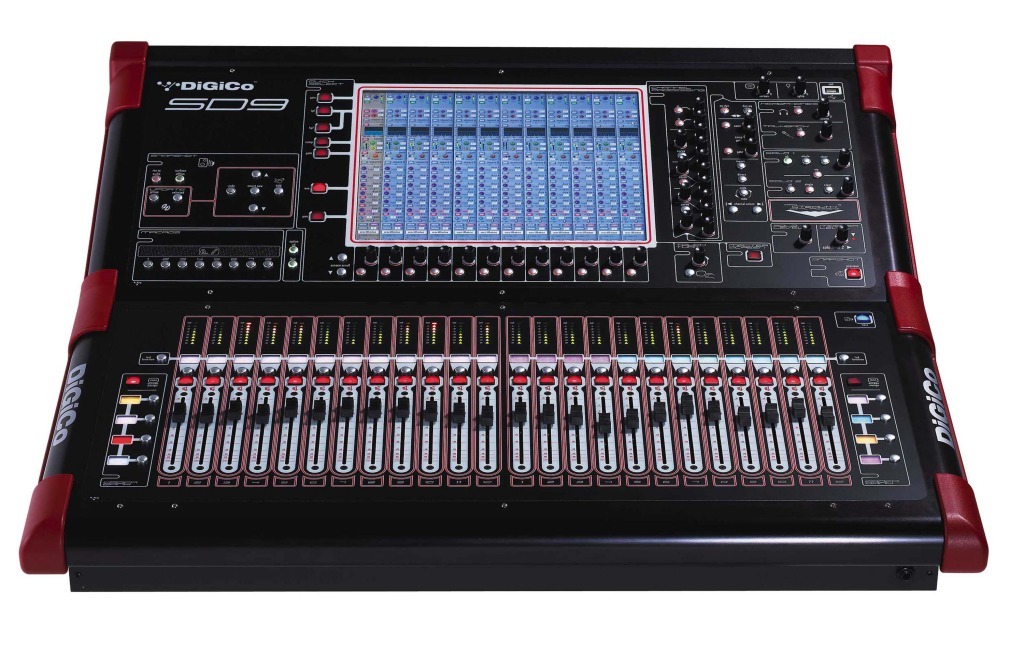

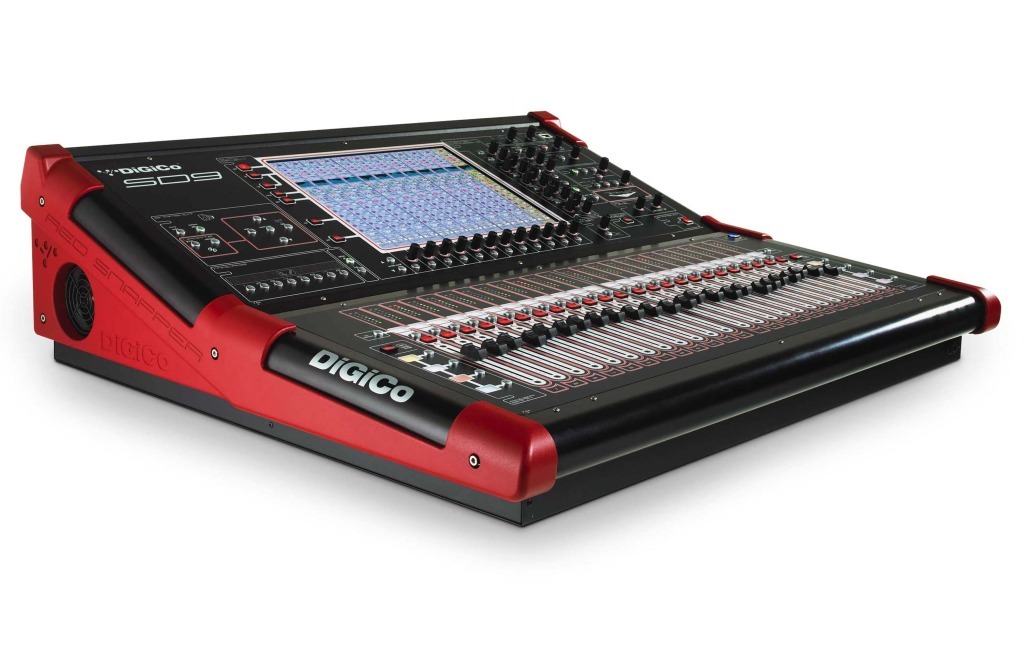

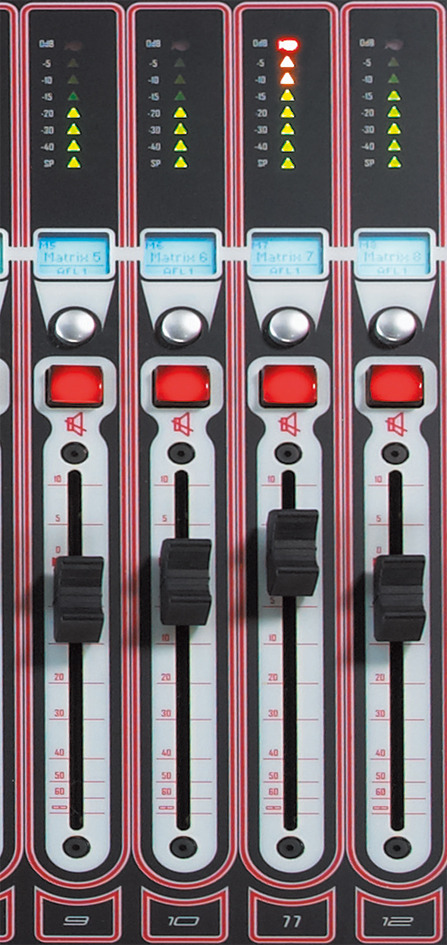

高性能をコンパクトに収めたデジタル・ミキシングコンソール

  • “ステルス・デジタルプロセッシング”を採用。上位機種とまったく同じスムーズな操作性を実現。
  • 1㎡ に余裕で収まるコンパクトなサーフェス。スペースの限られた空間に最適。

オペレーターの完成を十分に引き出す細かな音響調整

  • 4バンド･パラメトリックイコライザーやダイナミクスなどを自由に設定可能。ステレオエフェクターを12系統、32バンド・グラフィックイコライザーを16系統搭載。
  • KLANG：technologiesの製品と接続し、サーフェスからコントロールが可能。
  • オプションでWaves社のプラグインテクノロジー“ Waves SoundGrid”に対応できるキットを用意。専用のプロセッシングサーバーと接続し、Waves社の豊富なプラグインエフェクトを使用可能。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

  • SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    SD APP(→詳細はこちら）

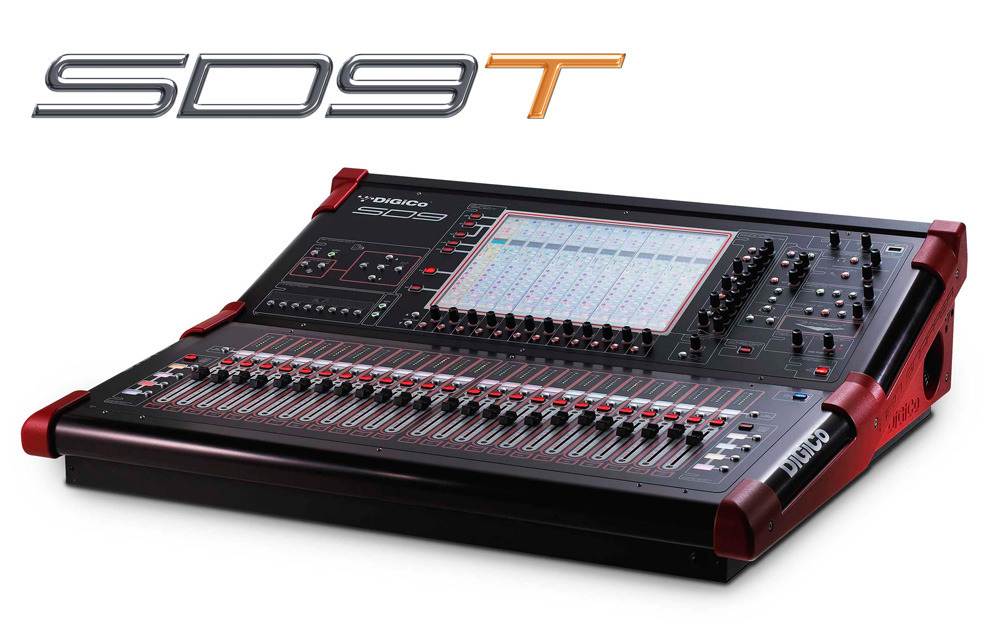

 SD9T

SD9T for Theatre

劇場や演劇に特化した機能を備えたSD9

■UKロンドンの劇場やミュージカルのニーズを取り込んだ機能を豊富に装備。

・ チャンネルセット
　　→右参照

・ マトリクスノードディレイ
　　マトリクスのマスター出力だけでなくノード側（子供側）にも最大1.3秒のディレイを装備し、CueList（シーンチェンジ）にも対応しています。

・ コントロールグループキューパネル
　　→右参照

・ スナップショット

・ チャンネルキュー

・ モジュールキュー

・ プレイヤー機能　など

※オプションのアップグレードキットが必要です。

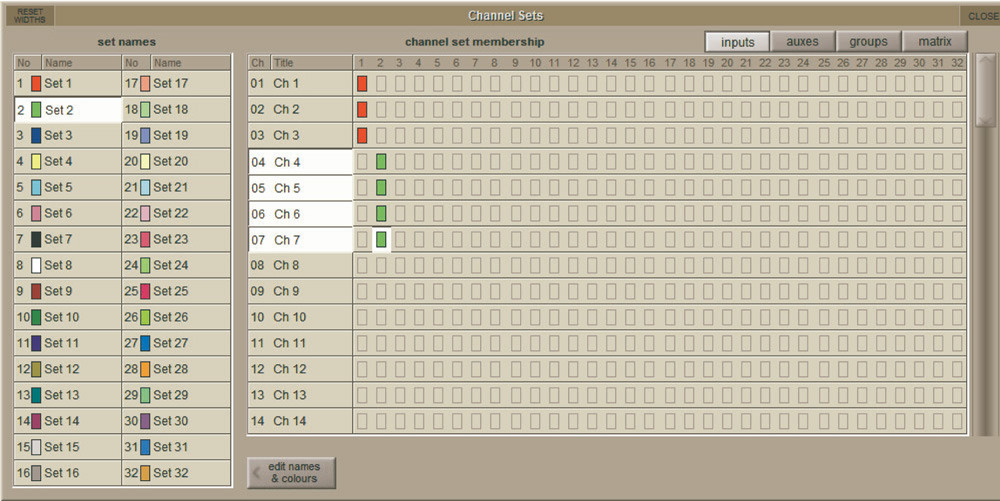

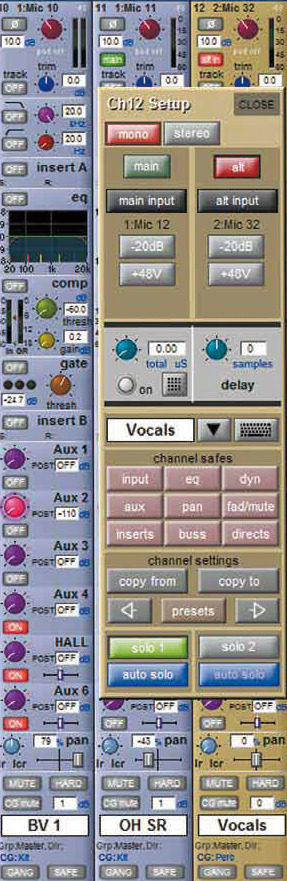

Theater_Channel Set



■ Channel Set(チャンネルセット)
選択した入力チャンネルをセット（ 入力のグループ化）し、そのセットをコントロールグループにアサインすれば、セットされた入力チャンネルがグループ化されるため、分かりやすく素早い作業が行えます。

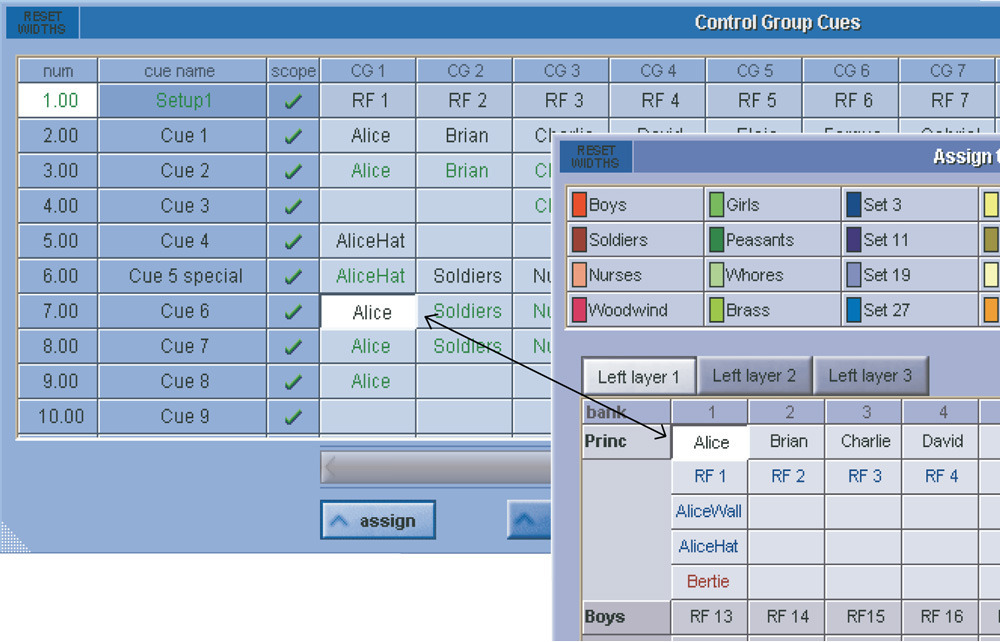

Theater_Control-Group-Cues-Panel



■ Control Group Cues Panel（コントロールグループキューパネル）
キューリストと同時に表示されたコントロールグループの表から、メンバーのアサインを簡潔に設定できる機能です。

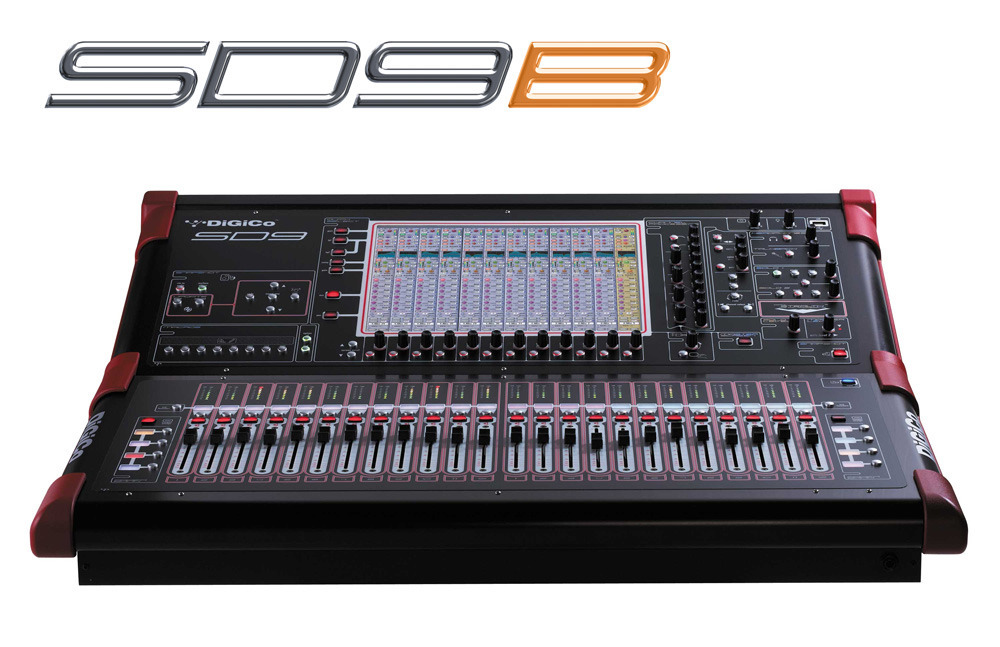

 SD9B


SD9B for Broadcast
放送中継の機能を持ち合わせたSD9
■SD9に5.1chサラウンド、ミックスマイナス、スピーカーセレクトなどのブロードキャスト固有の機能を追加。
※オプションのアップグレードキットが必要です。

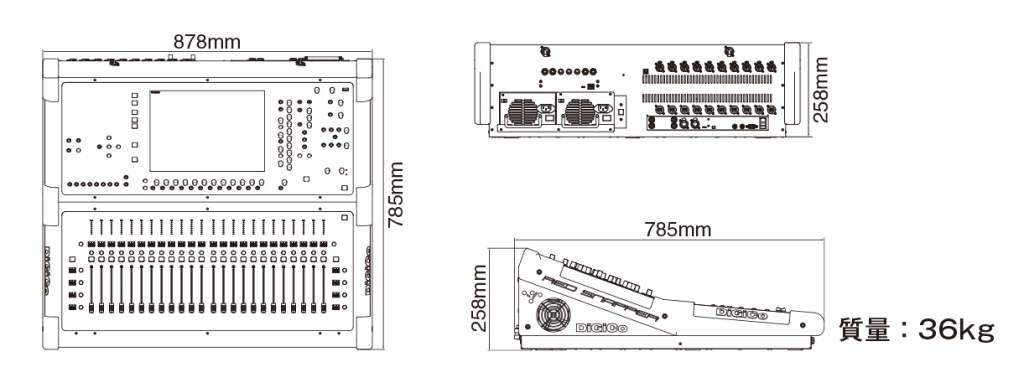

SD9-dim

入出力性能
フェーダー数 24
サブフェーダー数 －
入力チャンネル 96ch
バス 48ch
ソロバス 2（モノ/ステレオ/サラウンド（※1）より選択）
マトリクス 最大12×8
コントロールグループ 選択式（VCA、ムービングフェーダー、ミュートグループ）×12
イコライザー 32バンドGEQ（±12dB）×16
内蔵エフェクター ステレオエフェクター×12
ローカルI/O マイク/ライン入力 8
ライン出力 8
AES/EBU入出力(※2) 2
MADIインターフェース 1(75ΩBNC コネクター×2)
1(CAT5コネクター)
オプチカル(Optocore)インターフェース 1(オプション)
MIDIインターフェース In / Out / Thru
外部ディスプレイポート VGA
DB-15 ミニメス（解像度1024×768）×1
外部同期 ワードクロック、MADI
USB2.0 ポート 3
GPI 1/4インチジャック×2
GPO 1/4インチジャック×2
ヘッドホン出力 標準フォーンジャック×1、インピーダンス ： 8～600Ω
ライト端子 XLR3：1.2～12V×2
音響特性
サンプリングレート 96/48kHz
レイテンシー 2ms（代表値)
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz～20kHz（±0.6dB）
THD+N 0.05％以下（定格ゲイン、10dB入力@1kHz）
クロストーク 90dB以上（40Hz～15kHz）
残留ノイズ －90dBu以下（代表値 ： 20Hz～20kHz）
マイク等価入力ノイズ －126dB以上
最大出力レベル +22dBu（標準仕様）
最大入力レベル +26dBu
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ） +10dB～＋60dB　(-20dB PAD)
デジタルトリム －40dB～＋40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 4バンド
ダイナミックEQ 155ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
最大ラック数/DMIスロット/UB-MADI
最大ラック数 17
DMIスロット  -
UB-MADI(サンプリングレート48kHz時)  -
電源、寸法（W×H×D）、質量
電源 内部電源×2（AC100V、50/60Hz）
消費電力 ピーク時 225W
起動時 240W
寸法(W×H×D)、質量 878×258×785mm、36kg
※1. ブロードキャストバージョン（SD9B）のみの仕様
※2. コネクター系統数。1コネクター系統あたり、2chの入出力の使用が可能。

CORE2以前の仕様はこちら

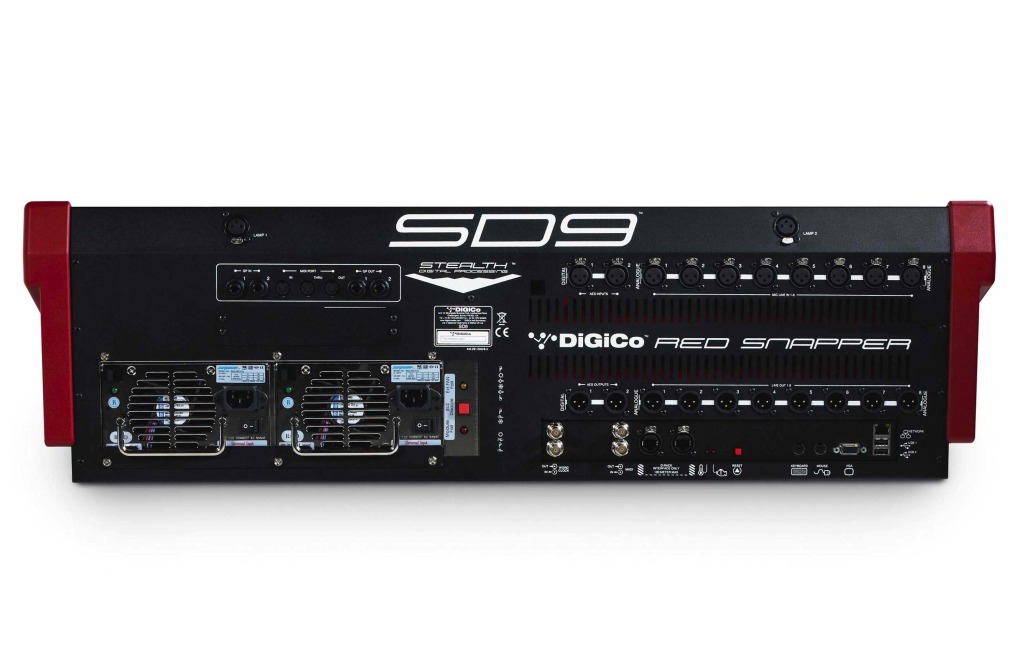

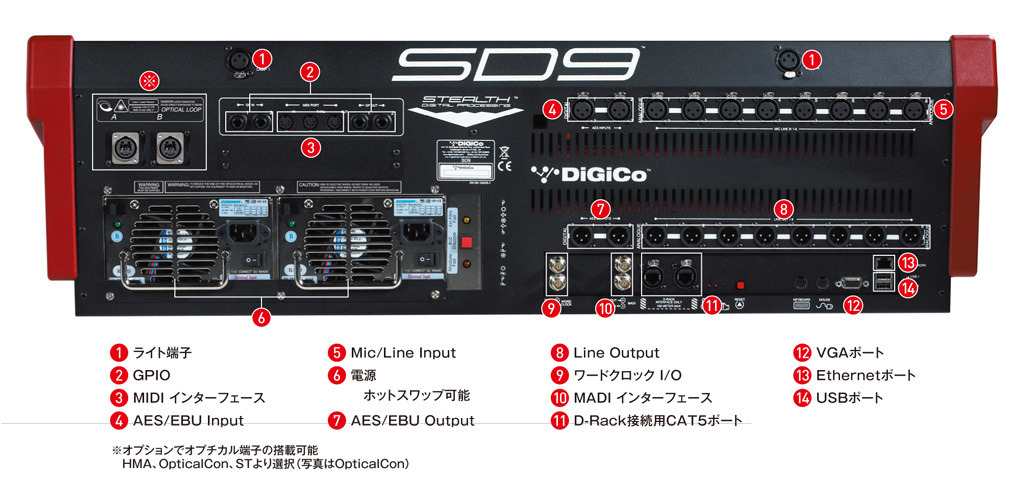

■背面
SD9_Rear

SD9 SD9 SD9 SD9

※クリックで拡大します。

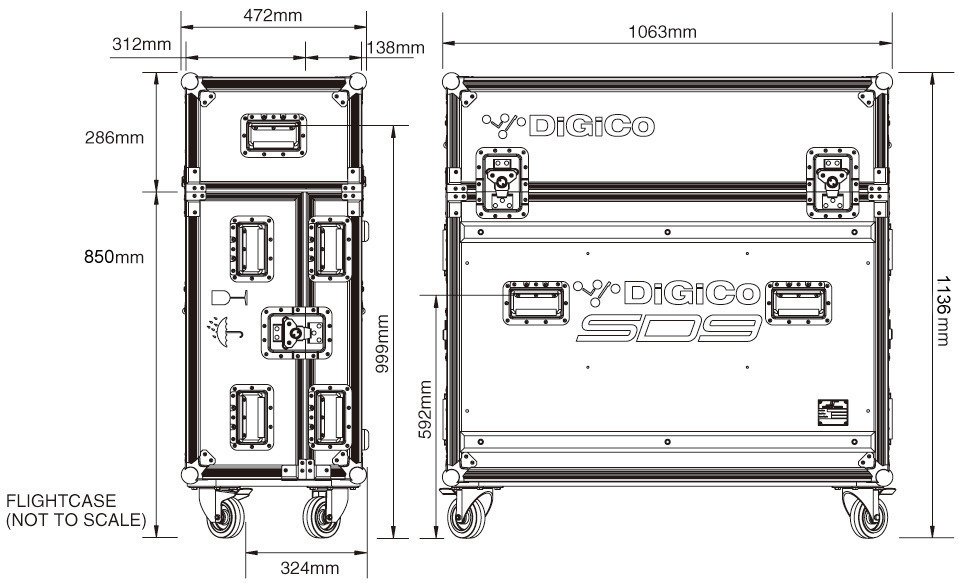

■FC-SD9：SD9用フライトケース。
 FC-SD9

■ SD9-OPT-HMA：SD9用オプチカルアップグレードキット。HMA端子。
■ SD9-OPT-NC：SD9用オプチカルアップグレードキット。OpticalCon端子。
■ SD9-OPT-ST：SD9用オプチカルアップグレードキット。ST端子。
■ SD9-BUPG：SD9Bブロードキャストモデルへのアップグレードキット。
■ SD9-TUPG：SD9Tシアターモデルへのアップグレードキット。

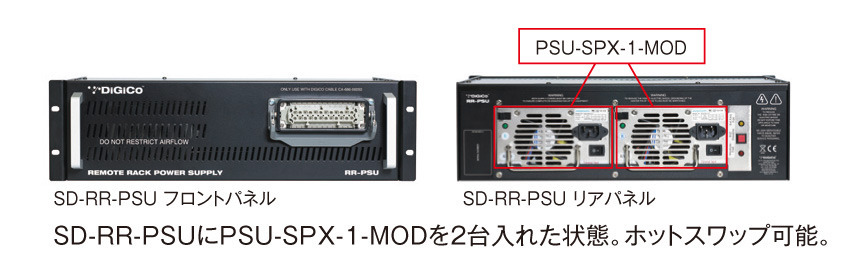

■ SD-RR-PSU：リモートPSUラックキット ※PSUは付属していません。
■ PSU-SPX-1-MOD：シングルPSU
SD-RR-PSU with PSU-SPX-1-MOD×２
■ WAVES-SD9：Waves SoundGridアップグレードキット
■ COVER-SD9：SD9用ダストカバー


■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack

RJ45/各種オプチカルケーブル
※オプションのLBBが必要

▼仕様書
358KB　　4.09MB

▼取扱説明書
SD/Quantum Series ソフトウエア・リファレンス Ver.1528+  6.31MB
SD9取扱説明書 4.16MB
シアター・ソフトウェア・オペレーション
Software Versions 4.2.576+		 3.88MB


▼ソフトウェア
SD9　V1619 Updater


▼技術資料
SD Seriesの MADI 接続について
Technical Note No.294		 403KB
RJ45の接続ケーブルについて
Technical Note No.227		  343KB
デジタルミキサーとラック用UPSの選択と消費電力について
Technical Note No.70		 183KB
MADI接続システムの仕様について
Technical Bulletin No.106		 248KB
オプチカル接続システムの仕様について
Technical Bulletin No.101		 365KB
