HOME  >   DiGiCo  >   デジタルミキシングコンソール  >   SD12-96
SD12-96
SD12-96 with D2-Rack  オープンプライス
SD12-96 with SD-Rack 32B(-MADI/-HMA) オープンプライス
SD12-96 with SD-Rack 32B+SD MINI Rack   オープンプライス
SD12-96-WS オープンプライス
SD12-96_本文バナー

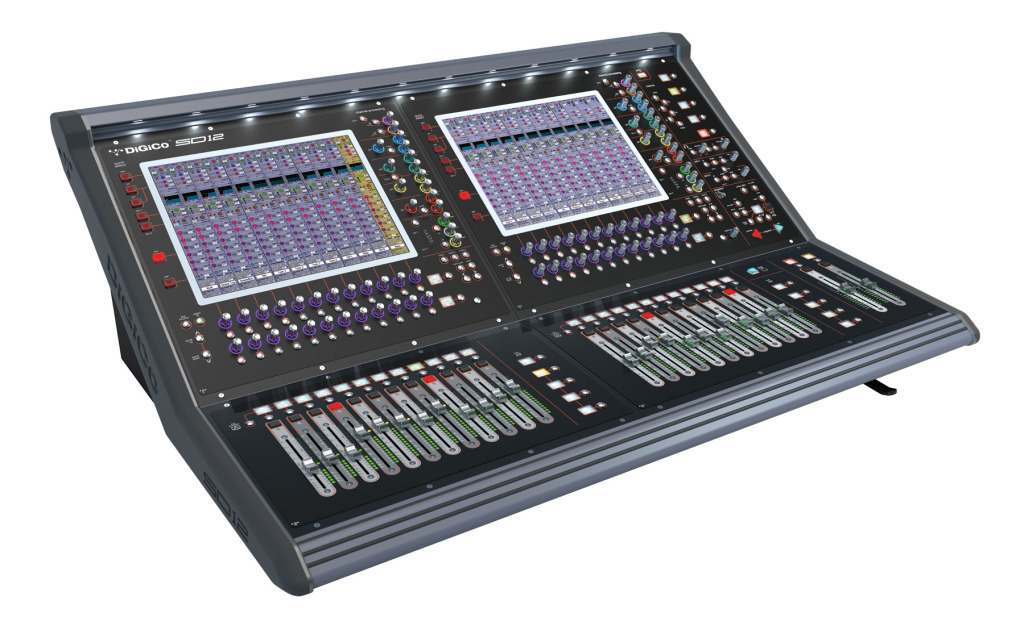

SD12-96
入力チャンネル
バス
ソロバス
マトリクス
コントロール
グループ(*1)
サンプリング
レート
96ch 48ch モノ/ステレオ×2 最大12入力
×8出力
12 96/48kHz,24bit
(*1)選択式(VCA、ムービングフェーダー、ミュートグループ)

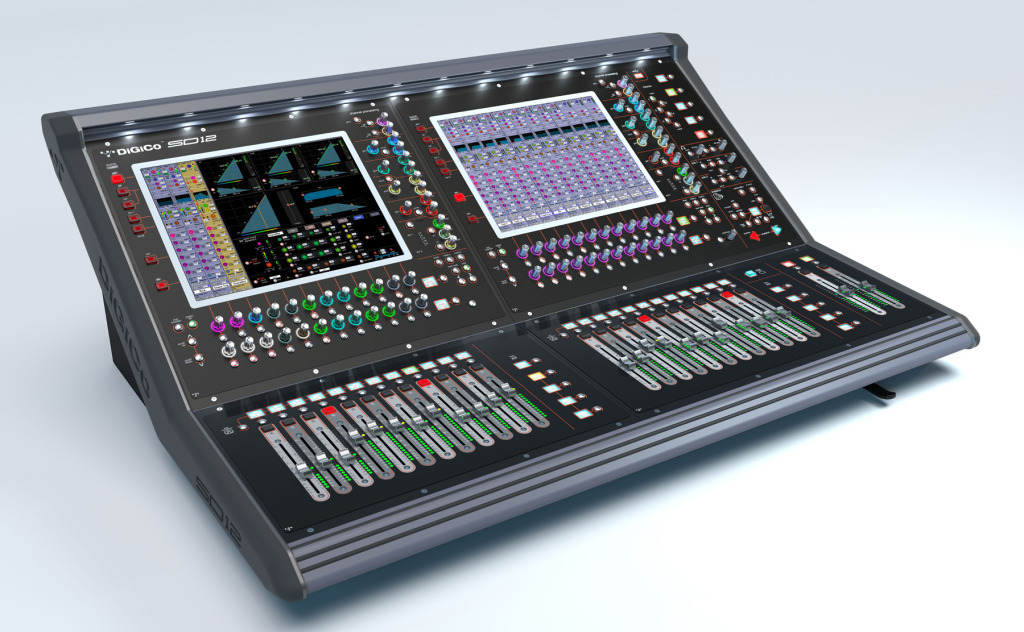

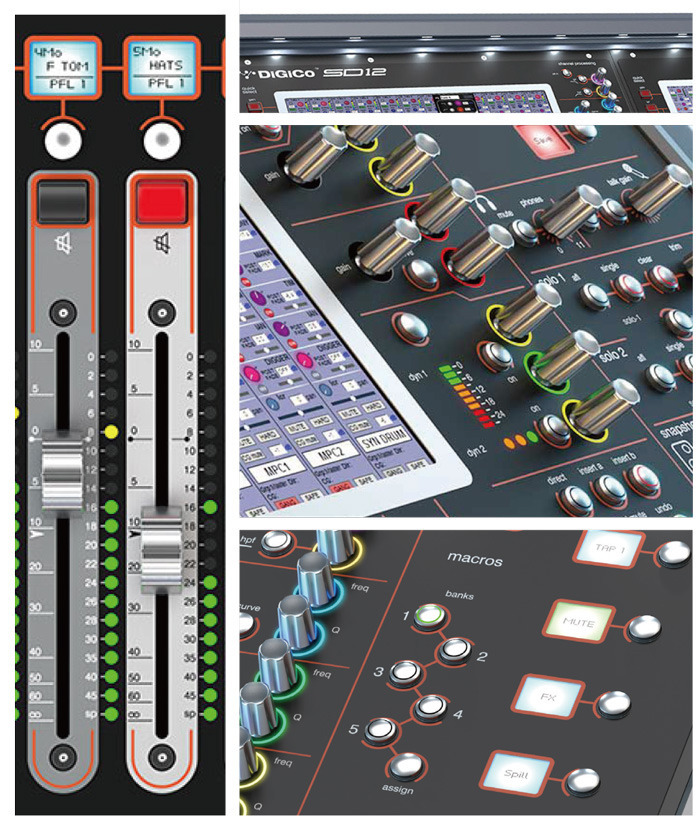

SD12_parts2 画面を搭載し、視認性と操作性を向上

  • 15 インチのタッチスクリーンを2 面搭載。ひと目で全体の把握ができ、直感的に素早いオペレーションが可能。片方をセットアップやマスター画面として使用しながら、もう一面で入力チャンネルをオペレーションする、といった使い方が可能。左右それぞれの画面で別々のオペレーターが操作するといった使い方も可能。
  • ライトニングバーやエンコーダーの周囲をフルカラーLEDで彩るHTL(Hidden Till Lit) を採用。屋外でも視認性を保ち、暗い場所で輝くサーフェスは機能美を超えた美しさ。また、ダイナミクスのゲインリダクションメーターも追加。

高性能を軽量コンパクトに

  • ステルス・デジタルプロセッシングの圧倒的な処理能力は複数のオーダーも瞬時に処理。ストレスなく快適なオペレーションが可能。
  • サンプリングレート96kHz 標準。原音をより忠実に再現できる能力を余すところなく発揮。
  • KLANG:technologiesの製品と接続し、サーフェスからコントロールが可能。
  • デュアルのリダンダントループを可能にするオプチカル端子のスペースを用意。
  • 1124 × 389 × 795mm、42kg の軽量コンパクトサイズ。省スペースでスムーズな設置が可能。

マルチコンソールシステムの中でも活躍

  • 他のSD-Series やI/O ラックと互換性あり。認識可能チャンネル296 から任意のチャンネルを選択して運用。
  • 入出力それぞれ48ch( ※ ) のPC レコーディングやプレイバックを簡単に行える“UB-MADI”を内蔵。USB2.0 を使用してPC に接続。( ※ ) サンプリングレート48kHz 時
  • オプションでオプチカルにも対応可能。

OSC(Open Sound Control)

  • DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。

iPAD用リモートコントロール・アプリケーションソフトウェア「SD APP」を用意

  • SD Seriesをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    (→詳細はこちら

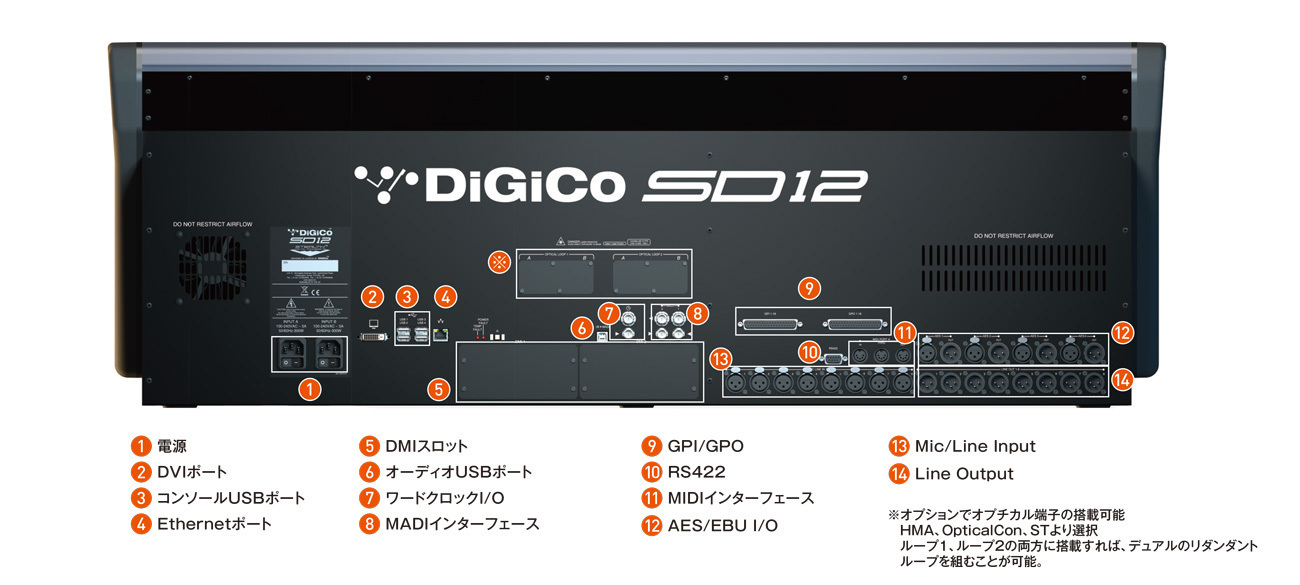

SD12-96_rear

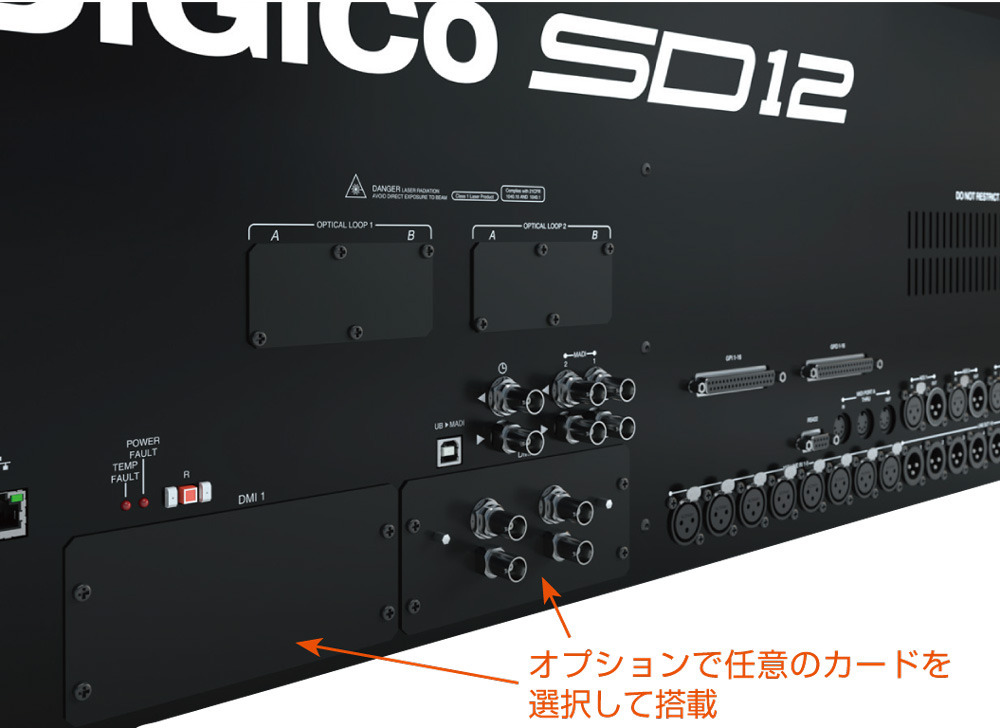

 SD12_DMIカードオプションで入出力拡張用のDMI(DiGiCo Multichannel Interface)カードを用意しています。

背面の専用スロットに任意のカードを入れて使用します。

多様なカードを用意しており、用途に合わせて選択可能。

※DMI(DiGiCo Multichannel Interface)カードは、Orange Boxのフォーマット変換カードおよびQuantum7エンジン搭載のSD7、 SD 12S21、S31、4REA4の入出力拡張カードとして使用できます。
※ファームウェアのバージョンにより使用できない場合があります。ご購入時にご確認ください。

■入出力
MOD-DMI-ADC
MOD-DMI-ADC
円(税抜円)
•アナログライン入力:D-Sub端子

MOD-DMI-DAC
MOD-DMI-DAC

円(税抜円)

•アナログライン出力:D-Sub端子
MOD-DMI-AES
MOD-DMI-AES
円(税抜円)
•AES I/O:D-Sub端子
MOD-DMI-MIC
MOD-DMI-MICPRE
円(税抜円)
•8chマイクプリアンプ:D-Sub端子
■ MADI接続
■オートマイクミキシング
MOD-DMI-MADI-B
MOD-DMI-MADI-B
円(税抜円)
•MADI:BNC端子
MOD-DMI-MADI-C
MOD-DMI-MADI-C
円(税抜円)
D2-RackD-Rack用:RJ45


DMI-AMMMOD-DMI-AMM
円(税抜円)
• 最大64chオートマチック・マイク・ミキシング・カード
■ オプチカル接続 ■ DANTE接続
MOD-DMI-OPTO
●MOD-DMI-OPTO
円(税抜円)
•オプチカル:HMA端子

●MOD-DMI-OPTO-S
円(税抜円)
• オプチカル:H MA端子、シングルモード仕様
●MOD-DMI-OP-NC
円(税抜円)
•オプチカル:OpticalCon端子

●MOD-DMI-OP-NCS
円(税抜円)
• オプチカル: OpticalCon端子、シングルモード仕様

●MOD-DMI-OP-ST
円(税抜円)
•オプチカル:ST端子

●MOD-DMI-OP-STS
円(税抜円)
•オプチカル:ST端子、シングルモード仕様

MOD-DMI-DANTE
MOD-DMI-DANTE
円(税抜円)
•DANTE用
• 64in 64out@48kHz
32in 32out@96kHz
MOD-DMI-DANTE2
MOD-DMI-DANTE2
円(税抜円)
•DANTE用。
•64in 64out@48kHz/96kHz
28 DiGiCo
■ 外部機器接続専用
MOD-DMI-AVIOM
MOD-DMI-AVIOM
円(税抜円)
•AVIOM用
MOD-DMI-WAVES
MOD-DMI-WAVES
円(税抜円)
•WAVES SoundGrid用
MOD-DMI-HYDRA 2
MOD-DMI-HYDRA 2
円(税抜円)
•CALREC ネットワーク用
DMI-ME
MOD-DMI-ME
円(税抜円)
•Allen&Heathネットワーク用

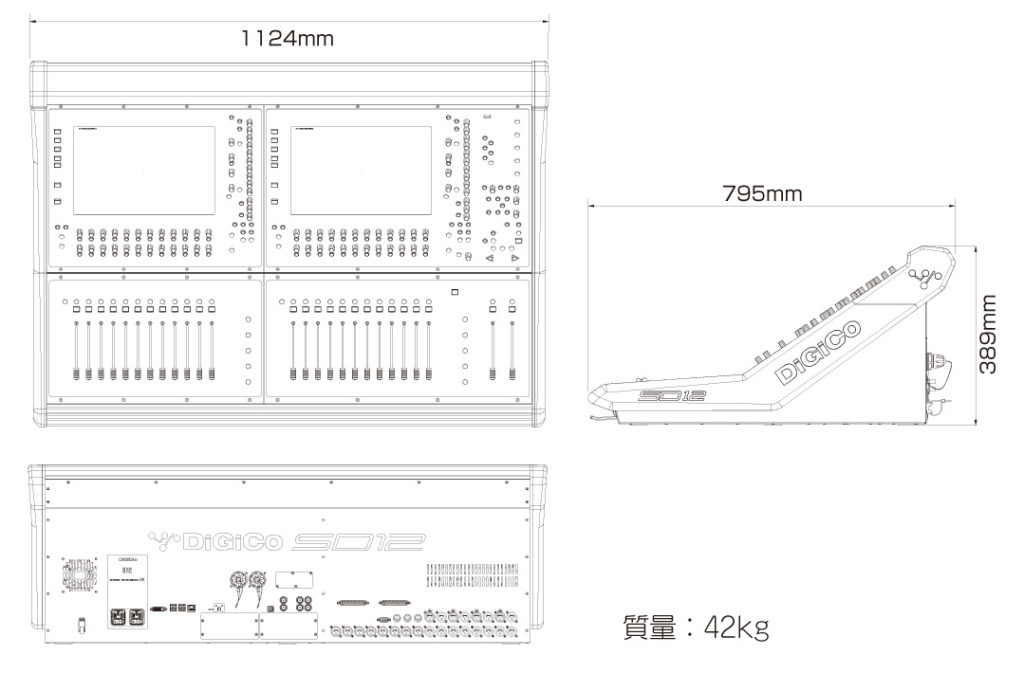

SD12_dim

入出力性能
フェーダー数 24+2
サブフェーダー数 -
入力チャンネル 96ch
バス 48ch
ソロバス 2
マトリクス 最大12×8
コントロールグループ 選択式(VCA、ムービングフェーダー、ミュートグループ)×12
イコライザー 32バンドGEQ(±12dB)×16
内蔵エフェクター ステレオエフェクター×12
ローカルI/O マイク/ライン入力 8
ライン出力 8
AES/EBU入出力(※1) 4
MADIインターフェース 2(75ΩBNC コネクター×4)
オプチカル(Optocore)インターフェース オプション(2ループ)
MIDIインターフェース In / Out / Thru
外部ディスプレイポート DVI(HDMIに対応するディスプレイをご使用ください)
外部同期 ワードクロック、AES/EBU
DMIカード経由の同期も可(カードの仕様による)
USB2.0 ポート 5
GPI 通常16系統(32系統まで拡張可能)
GPO 通常16系統(32系統まで拡張可能)
ヘッドホン出力 標準フォーンジャック×1 、ミニジャック×1
ライト端子  -
音響特性
サンプリングレート 96/48kHz
レイテンシー 1.1ms(代表値:チャンネル入力→LRバス→ステージ出力@96kHz)
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 24bit
周波数特性 20Hz~20kHz(±0.6dB)
THD+N 0.05%以下(定格ゲイン、10dB入力@1kHz)
クロストーク 90dB以上(40Hz~15kHz)
残留ノイズ -90dBu以下(代表値 : 20Hz~20kHz)
マイク等価入力ノイズ -126dB以上
最大出力レベル +22dBu(標準仕様)
最大入力レベル +22dBu(標準仕様)
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン(入力チャンネルのみ) -20dB~+60dB
デジタルトリム -40dB~+40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz~20kHz、24dB/oct
インサート 2系統(EQ/ダイナミクスのプリ/ポスト)
パラメトリックEQ 4バンド
ダイナミックEQ 119ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方
最大ラック数/DMIスロット/UB-MADI
最大ラック数 16(2ループ組む場合は30)
DMIスロット 2
UB-MADI(サンプリングレート48kHz時) 48ch
電源、寸法(W×H×D)、質量

内部電源
(AC100V、50/60Hz)

ピーク時 225W
起動時200W
寸法1124mm×389×795mm
質量42kg
※1)コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

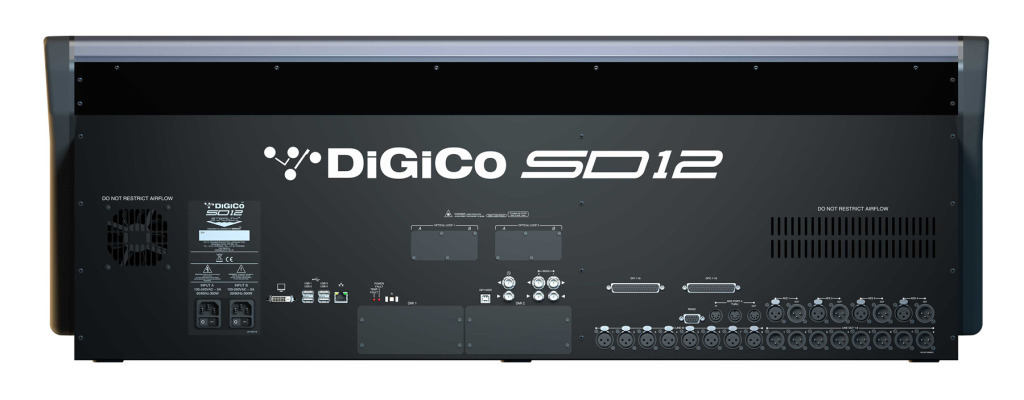

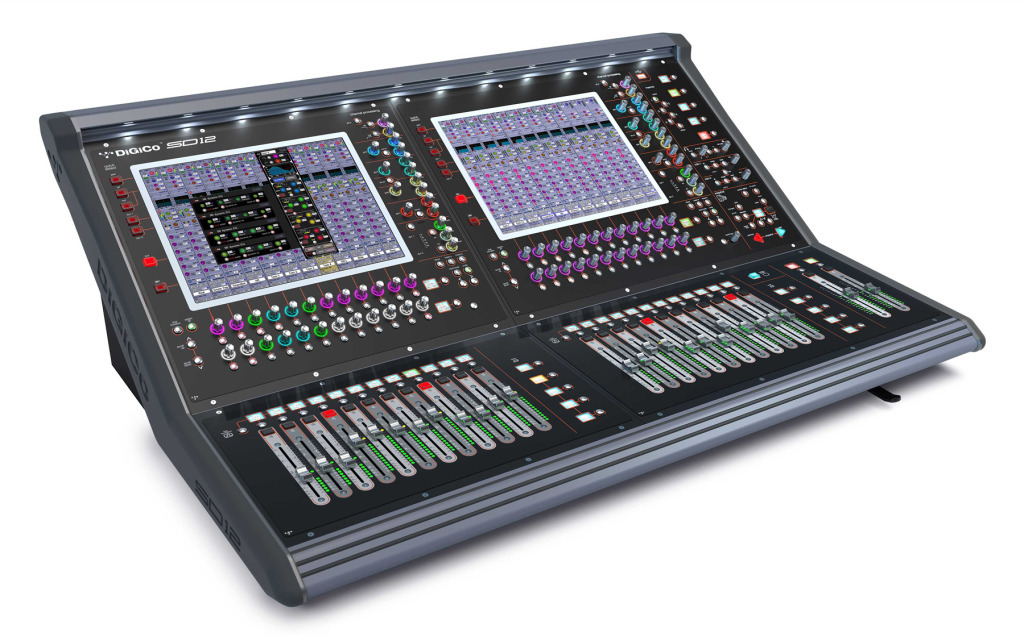

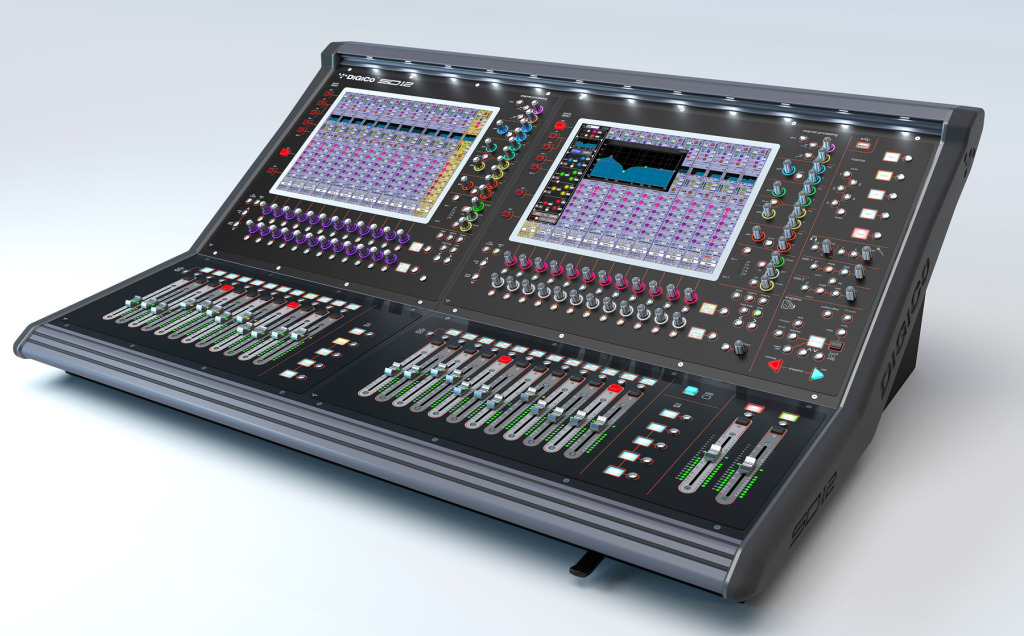

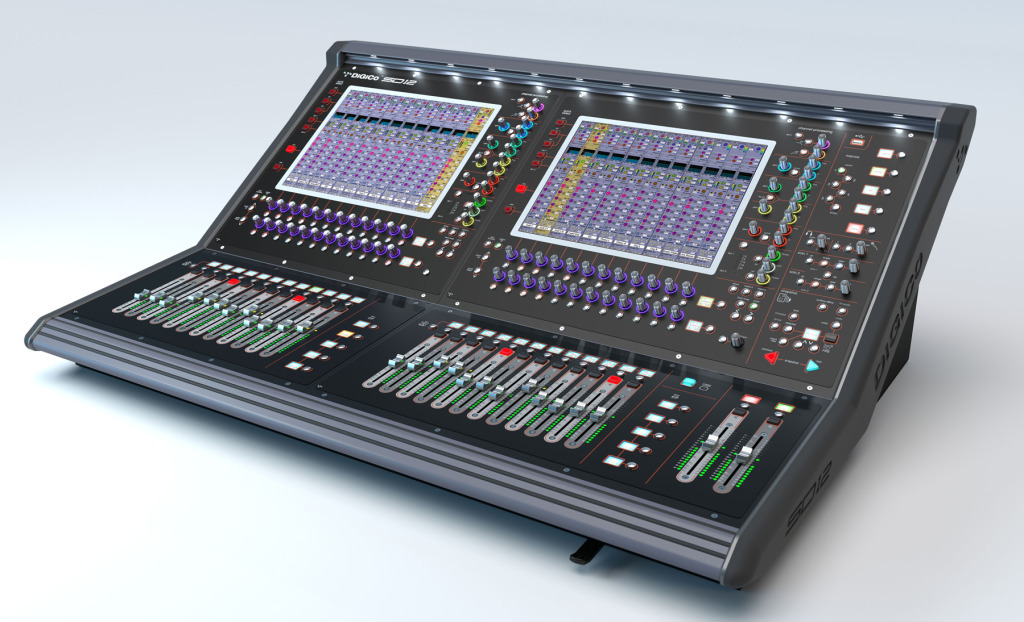

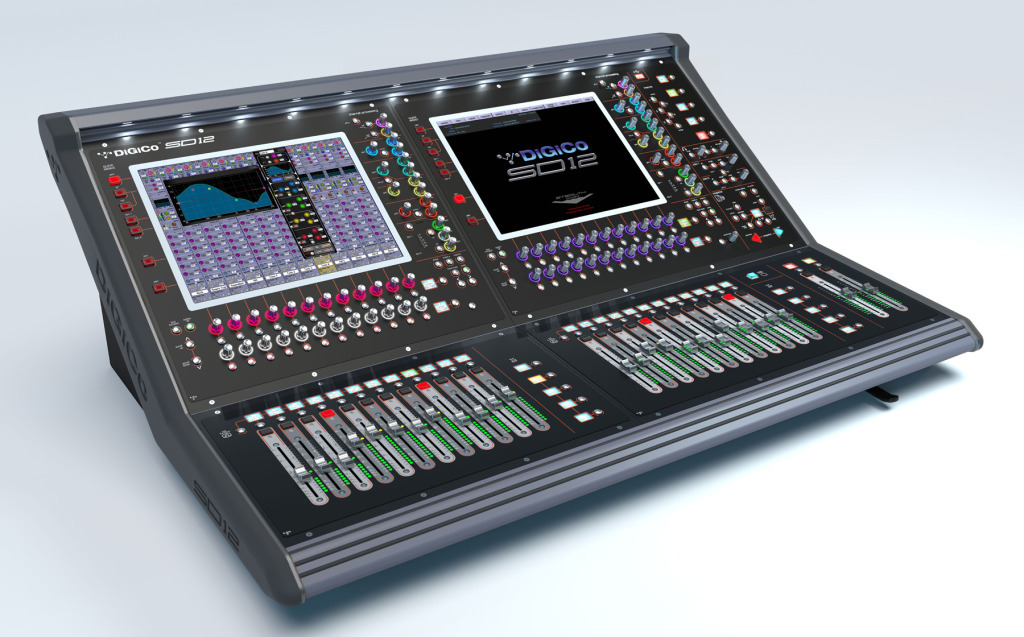

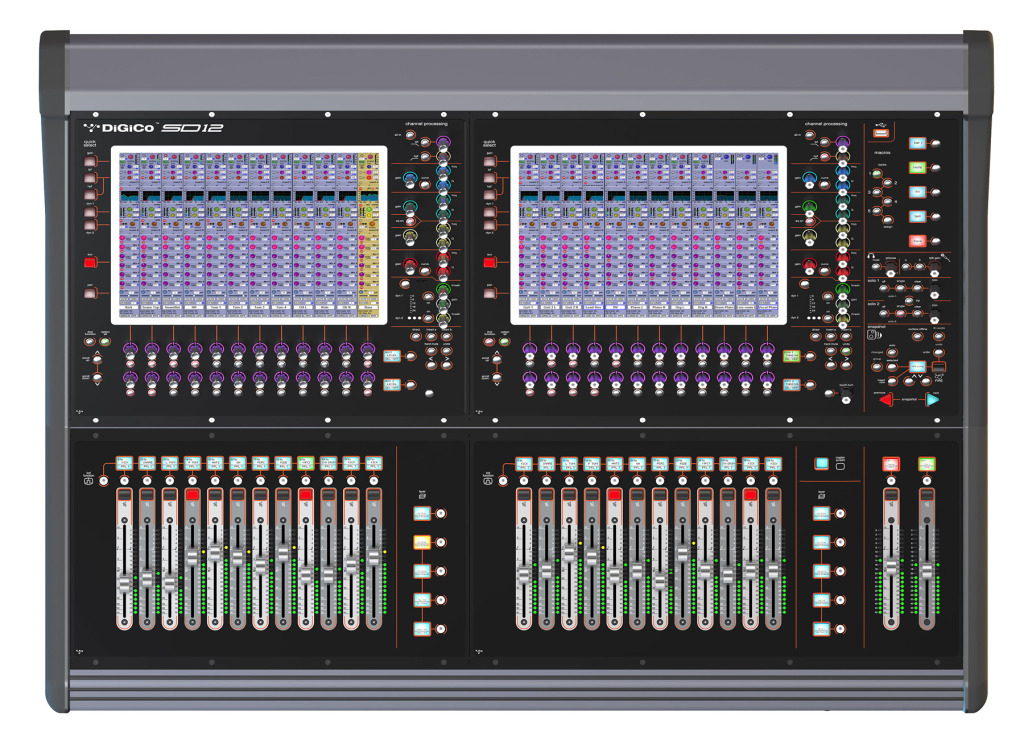

SD12_front SD12_rear SD12_side1 SD12_side2 SD12_side3 SD12_side4 SD12_side5 SD12_side6

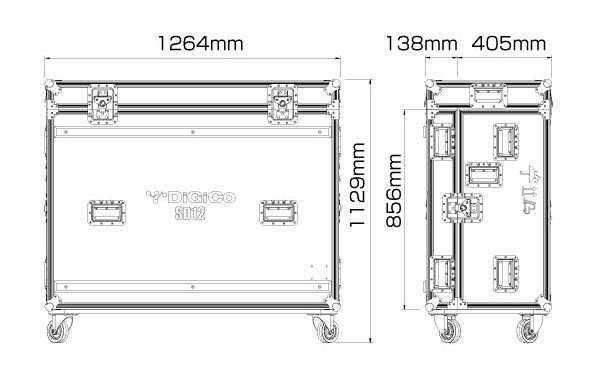

SD12用フライトケース。オープンプライス
SD12_Case_dim
■ SD12-OPT-HMA :SD12用オプチカルアップグレードキット。HMA端子。
■ SD12-OPT-NC :SD12用オプチカルアップグレードキット。OpticalCON端子。
■ SD12-OPT-ST :SD12用オプチカルアップグレードキット。ST端子。
■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

RJ45/BNC同軸ケーブル
icon_D2-Rack

RJ45/
各種オプチカルケーブル
※オプションのLBBが必要
