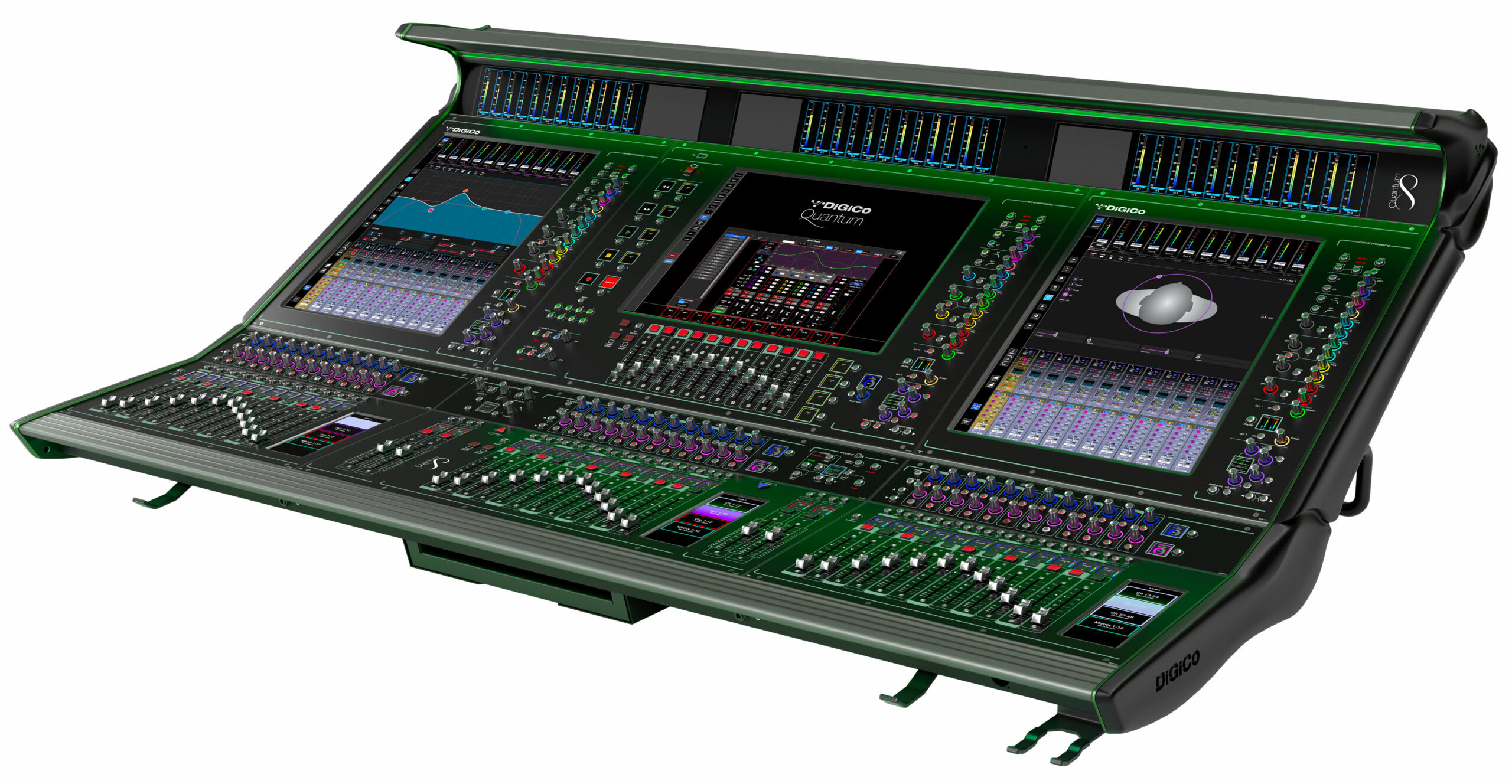

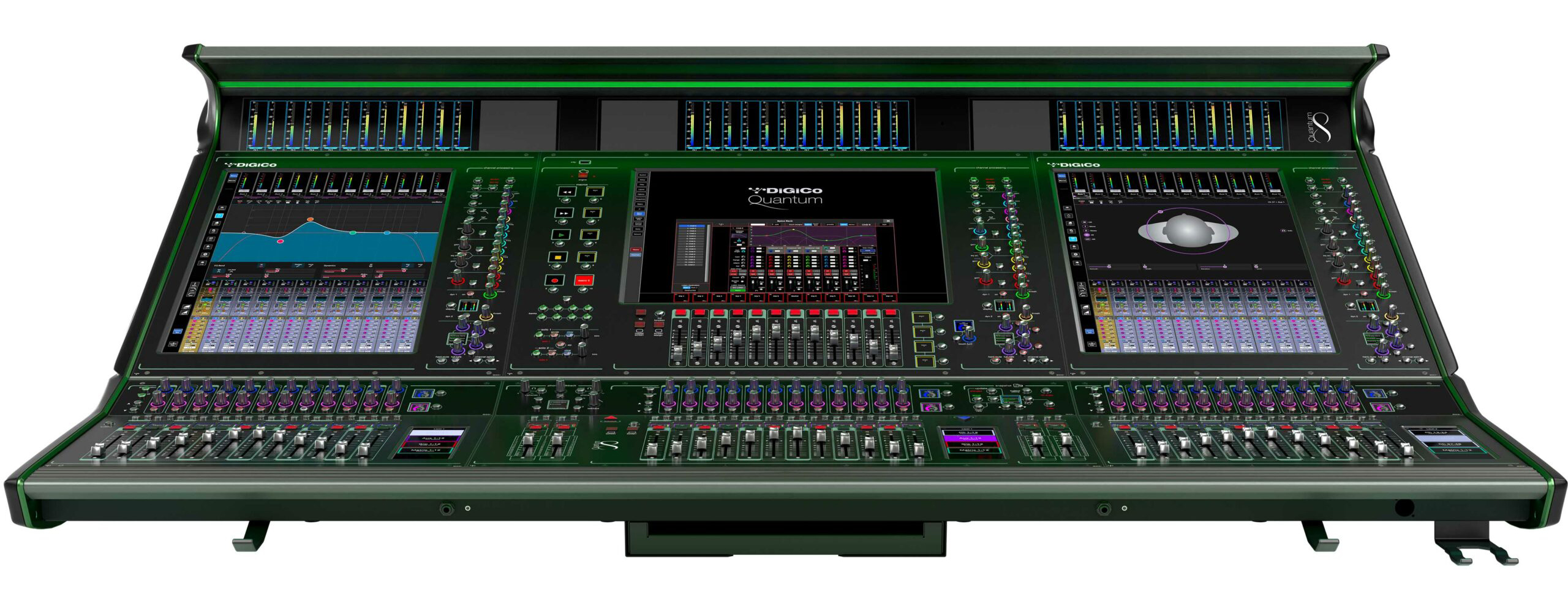

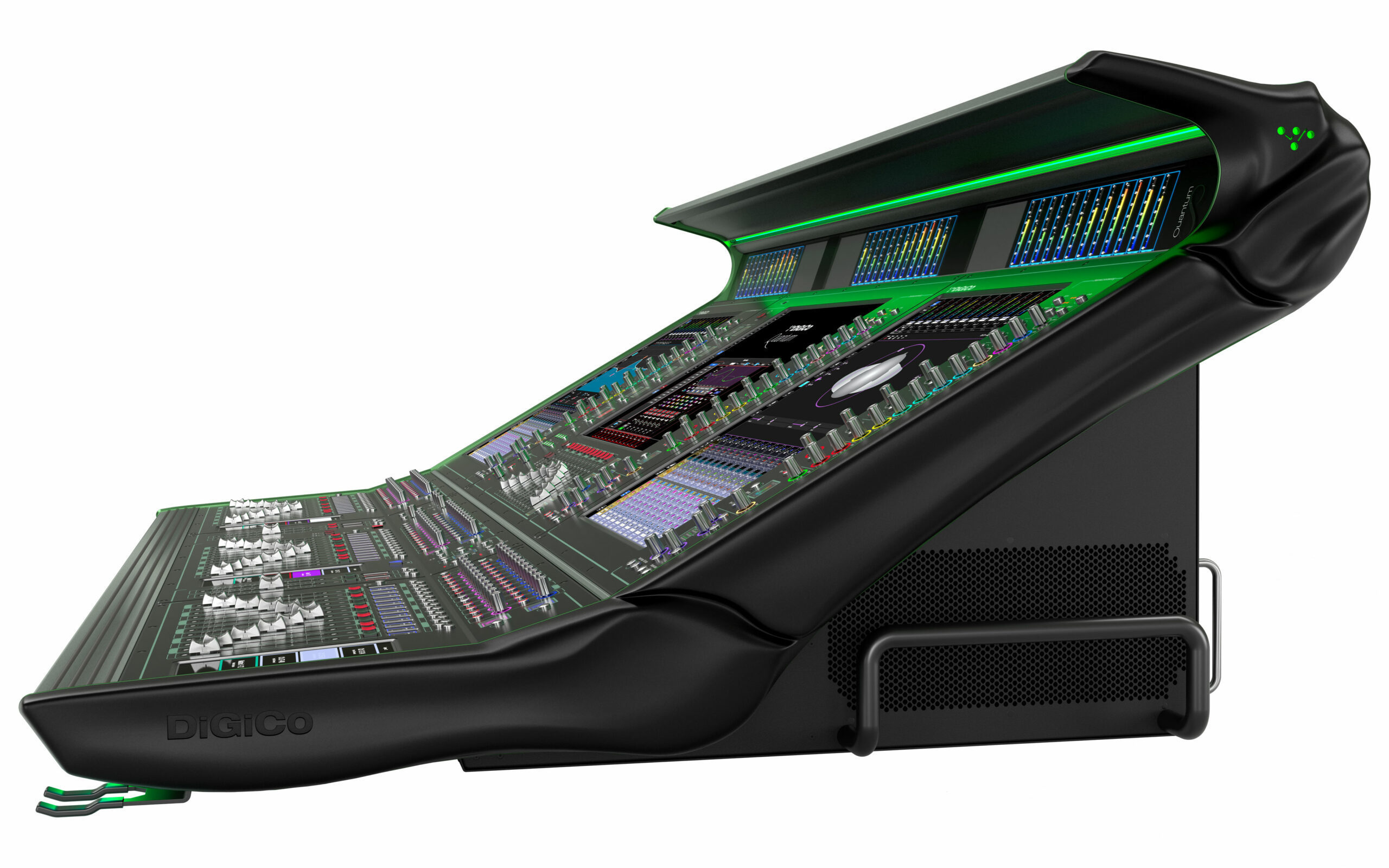

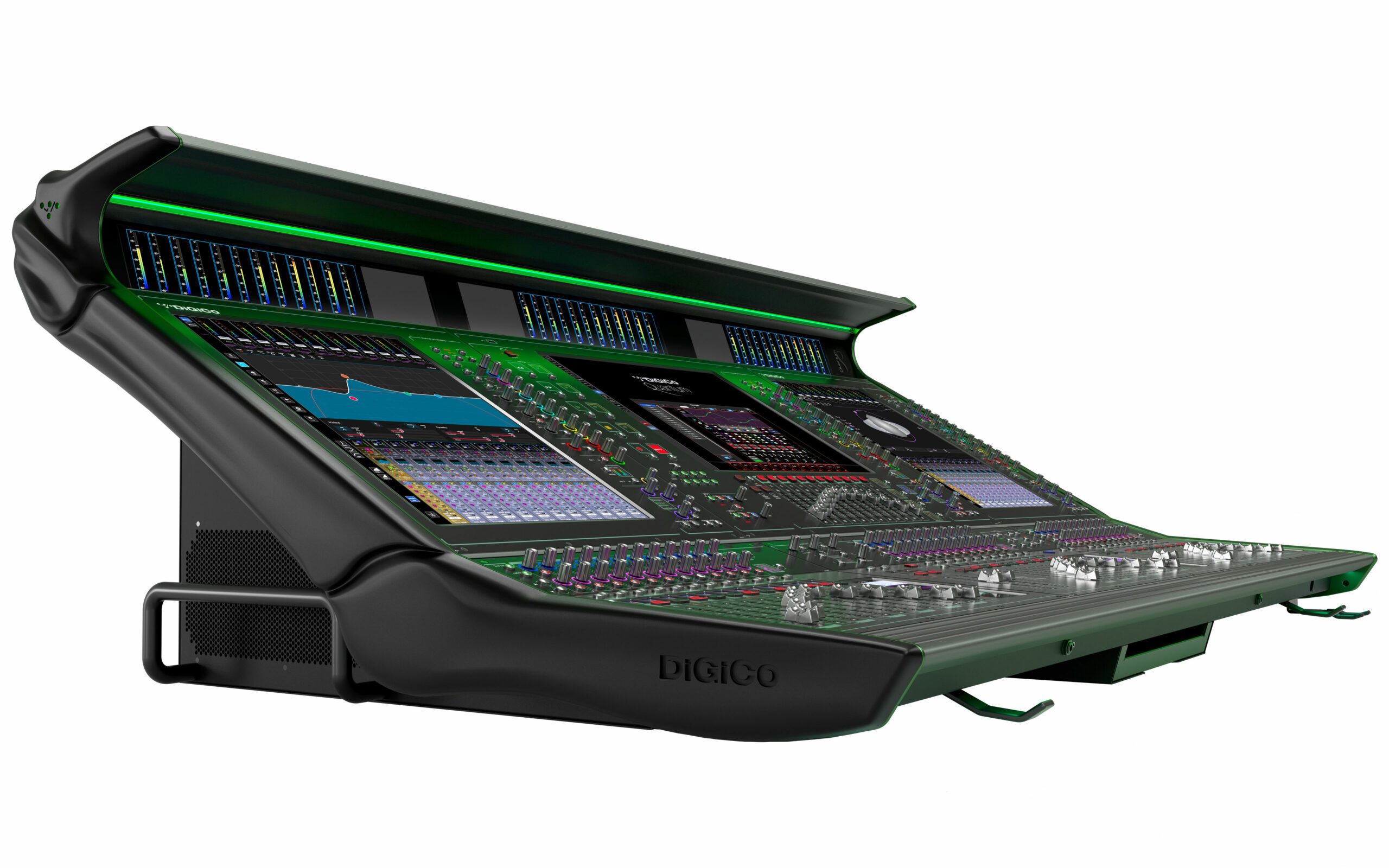

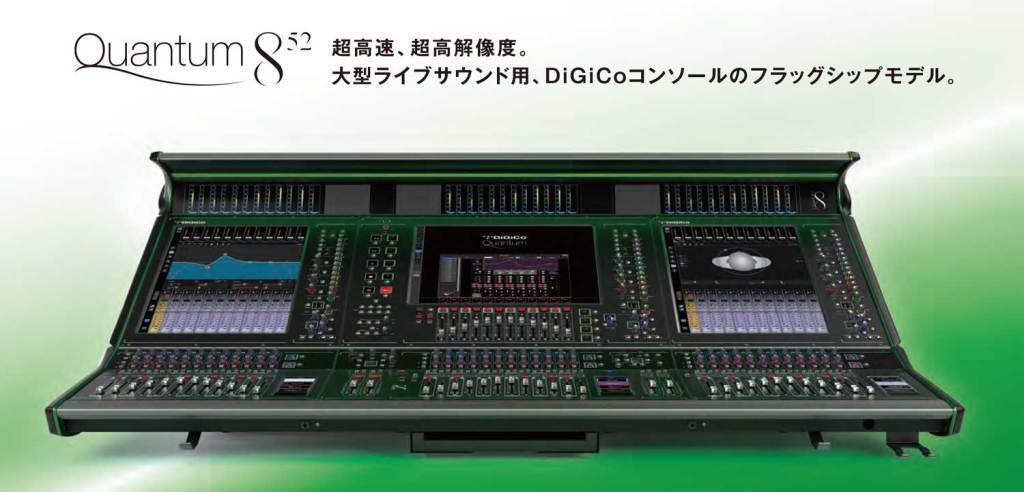

Quantum852
Quantum852-WS（-HMA／-NC／-ST ）　オープンプライス

Quantum852
入力チャンネル バス ソロバス マトリクス コントロールグループ* サンプリング
レート
384 最大192
(AUX/GRPの総計)		 2
（True Solo付き)		 最大64入力×64出力 36 96/48kHz,32bit
*選択式(VCA、ムービングフェーダー、ミュートグループ)

超高速プロセッシング
  • 最新第7世代FPGAと次世代SHARC DSPプロセッサーを搭載。FPGAは従来のQuantumの3基をさらに上回る5基を搭載。驚異的なパワーとスピードのさらに上を行くハイエンドモデル。
  • 強化されたアルゴリズムによってオーディオクオリティが向上し、処理能力が飛躍的に向上。近年の複雑化するミキシングにも余裕を持って対応可能。
  • Quantum特有のプロセッシングも存分に活用可能。
    • Nodal Processing：384
    • True Solo：2
    • Mustard Processing：128
    • Spice Rack：32モノ/16ステレオ


瞬時のコントロールを可能にする視認性の高いタッチスクリーン

  • 21.3インチの大型タッチスクリーンを2面配置。1000nitの高い輝度をもつTFTタッチスク
    リーンでLCDバックライトスクリーンを搭載。屋外の太陽光の下でも高い視認性を確保。
  • コンソール内のすべてのコントロールと完全に連動し、リアルタイムの情報を高解像度で
    提供。オペレーターのコマンドを瞬時に反映。


あらゆる現場や状況を想定したコンポーネント設定

  • Quantumエンジンを2基搭載しており、PCソフトやコントロールなどすべてをリダンダント化。
  • ローカルI/Oに32bit AD/DAコンバーターを標準搭載。音の再現性を高め、高解像度のサウンドを提供。
  • MADI入出力は、48kHzで8系統または96kHzで4系統のリダンダント構成が可能。
  • オプチカル端子を標準装備。最大14台のSD-Rackを接続して504chのループが可能。1008chと28ラックが稼働できるデュアルループのオプションも用意。
  • DMIカード専用スロットを各エンジンに2つ搭載。Danteモジュールや最新のAMMモジュールなど、ツアーやイベントの需要に応じた設定を構築可能。
  • デュアル電源搭載。
  • HTLによる機能自動識別も健在。各ロータリー・エンコーダーを自動でカラーコード化するため、必要なコントロールを即座に識別可能。機能的なうえ、サーフェスを美しく彩色。
  • 背面のトップエンドにライトグリーンのLEDを搭載。アーティストとのコミュニケーションに有効。


超大型システムも可能にする構成力と豊富な入出力系統

  • 標準でオプチカル端子を装備しており、最大5台のSDシリーズコンソールと最大14台のSD-Rackを接続して504chの大規模システムを96kHzで構築可能。オプションでデュアルループにアップグレードにすれば、1008chのIOを共有できる超大型システムが可能。
  • DMIカード専用スロットを各エンジンに2つ搭載。Danteモジュールや最新のAMM
    モジュールなど、ツアーやイベントの需要に応じた設定を構築可能。
  • Quantum852 systemは、Wavesポートを装備。
    ※Quantum 852-WSは、Wavesはオプション。


OSC（Open Sound Control）

  • DiGiCoのSDコンソールのサーフェスから、KLANG:technologiesなどOSCプロトコルに対応するデバイスの外部制御が可能。

iPAD用リモートコントロール・アプリケーションソフトウェアを用意
  • Quantumコンソールをワイヤレスで制御。ステージや客席などで、実際に音を聞きながら遠隔操作が可能。
    (→詳細はこちら）

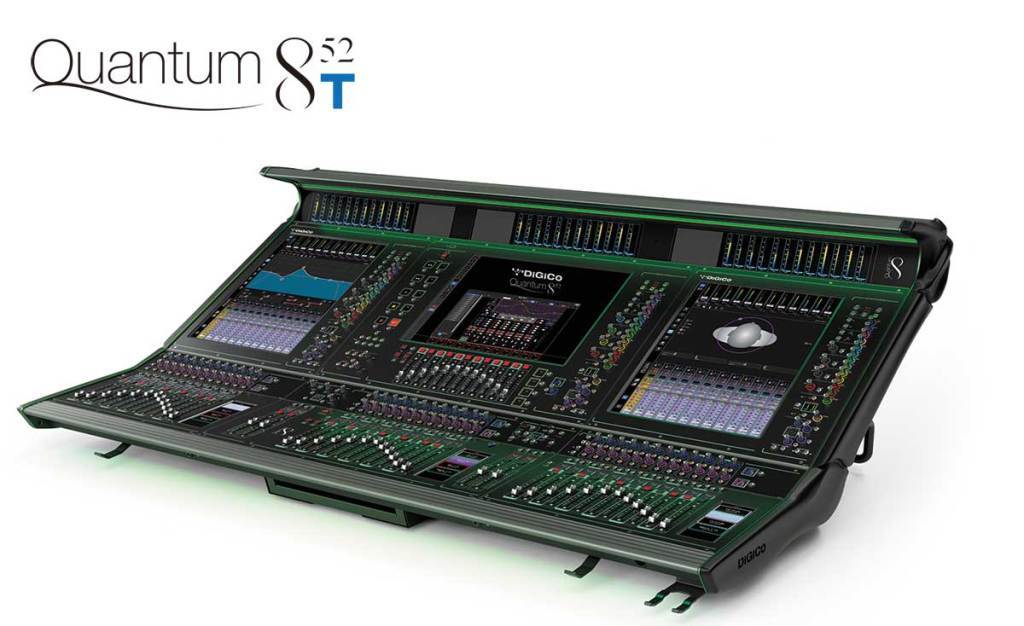

Quantum852T for Theatre
劇場や演劇に特化した機能を備えたQuantum852
■UKロンドンの劇場やミュージカルのニーズを取り込んだ機能を豊富に装備。
※オプションのアップグレードキットが必要です。


■Quantum852
入出力性能
フェーダー数 40
サブフェーダー数 12
入力チャンネル 384ch
バス 最大192ch（AUX/GRPの総計）
ソロバス 2、True Solo付き
マトリクス 最大64×64
コントロールグループ 選択式（VCA、ムービングフェーダー、ミュートグループ）×36
イコライザー 32バンドGEQ（ ±12dB）×48
内蔵エフェクター 48（+Spice Rack：32モノ/8ステレオ）
ローカルI/O マイク/ライン入力 12
ライン出力 12
AES/EBU入出力(※1） 12
MADIインターフェース 4（75ΩBNCコネクター×16リダンダント含む）
※リダンダントエンジンにも同数搭載
オプチカル(Optocore)インターフェース 1ループ(コネクタ×2)　※リダンダントエンジンにも同数搭載
2ループ仕様(リダンダントエンジンにも同数搭載)はオプション
MIDIインターフェース In / Out / Thru
外部ディスプレイポート Displayport×1　※リダンダントエンジンにも同数搭載
外部同期 ワードクロック、MADI、AES、オプチカル、Video
USB2.0 ポート 5（USB3.0ポート×2）　※リダンダントエンジンを含む
GPI 通常16系統（32系統まで拡張可能）
GPO 通常16系統（32系統まで拡張可能）
ヘッドホン出力 標準フォーンジャック×2、ミニジャック×2
音響特性
サンプリングレート 96/48kHz
レイテンシー TBC
内部プロセッシング 最大40bitフローティングポイント演算
AD/DA変換 32bit
周波数特性 TBC
THD+N TBC
クロストーク TBC
残留ノイズ TBC
マイク等価入力ノイズ TBC
最大出力レベル TBC
最大入力レベル TBC
入力チャンネル/AUX/グループ/マトリクス
アナログゲイン（入力チャンネルのみ） －20dB～＋60dB
デジタルトリム －40dB～＋40dB
ディレイ 最大1.3秒
ローパス/ハイパスフィルター 20Hz～20kHz、24dB/oct
インサート 2系統（EQ/ダイナミクスのプリ/ポスト）
パラメトリックEQ 8バンド
ダイナミックEQ 1030ch
ダイナミクス コンプレッサー、ゲート、ディエッサー、ダッカー
ソロバス ソロバス1/ソロバス2/両方、オートソロ
Nodal Processing 384
Mustard Processing 128
最大ラック数/DMIスロット/UB-MADI
最大ラック数 14(2ループ組む場合は28)
DMIスロット 4
UB-MADI(サンプリングレート48kHz時) -
電源、消費電力、寸法（W×H×D）、質量
電源 内部電源×2（AC100V、50/60Hz）
消費電力 ピーク時 TBC
起動時 TBC

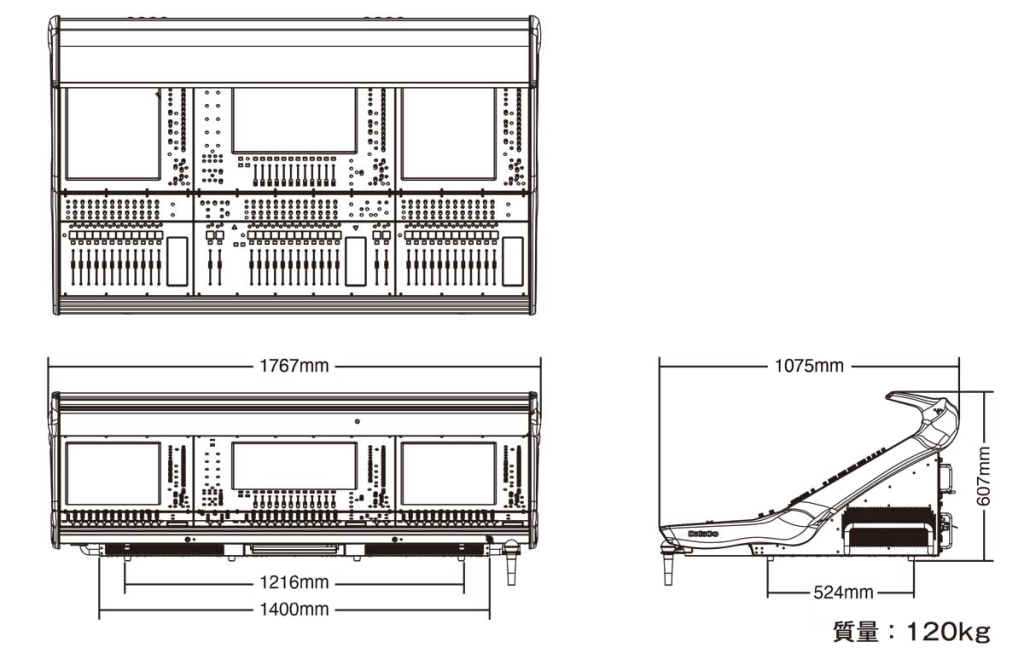

寸法(W×H×D)、質量 1767×607×1075mm、120kg
※1）コネクター系統数。1コネクターあたり、2chの入出力の使用が可能。

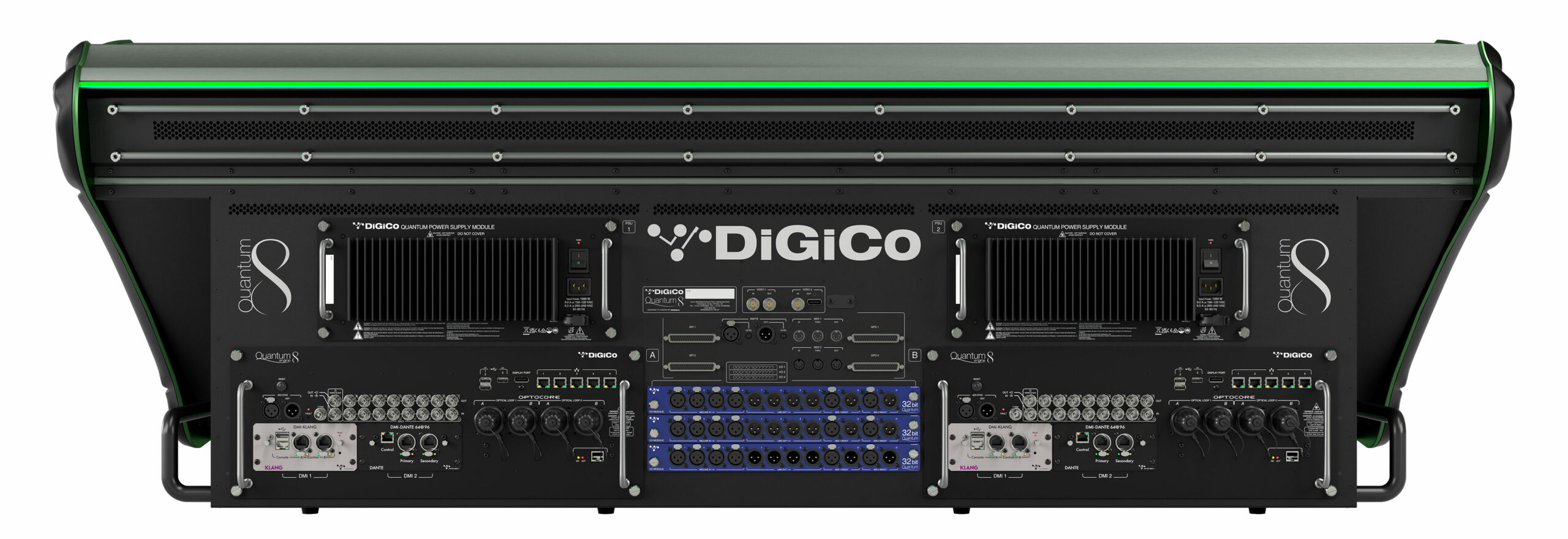

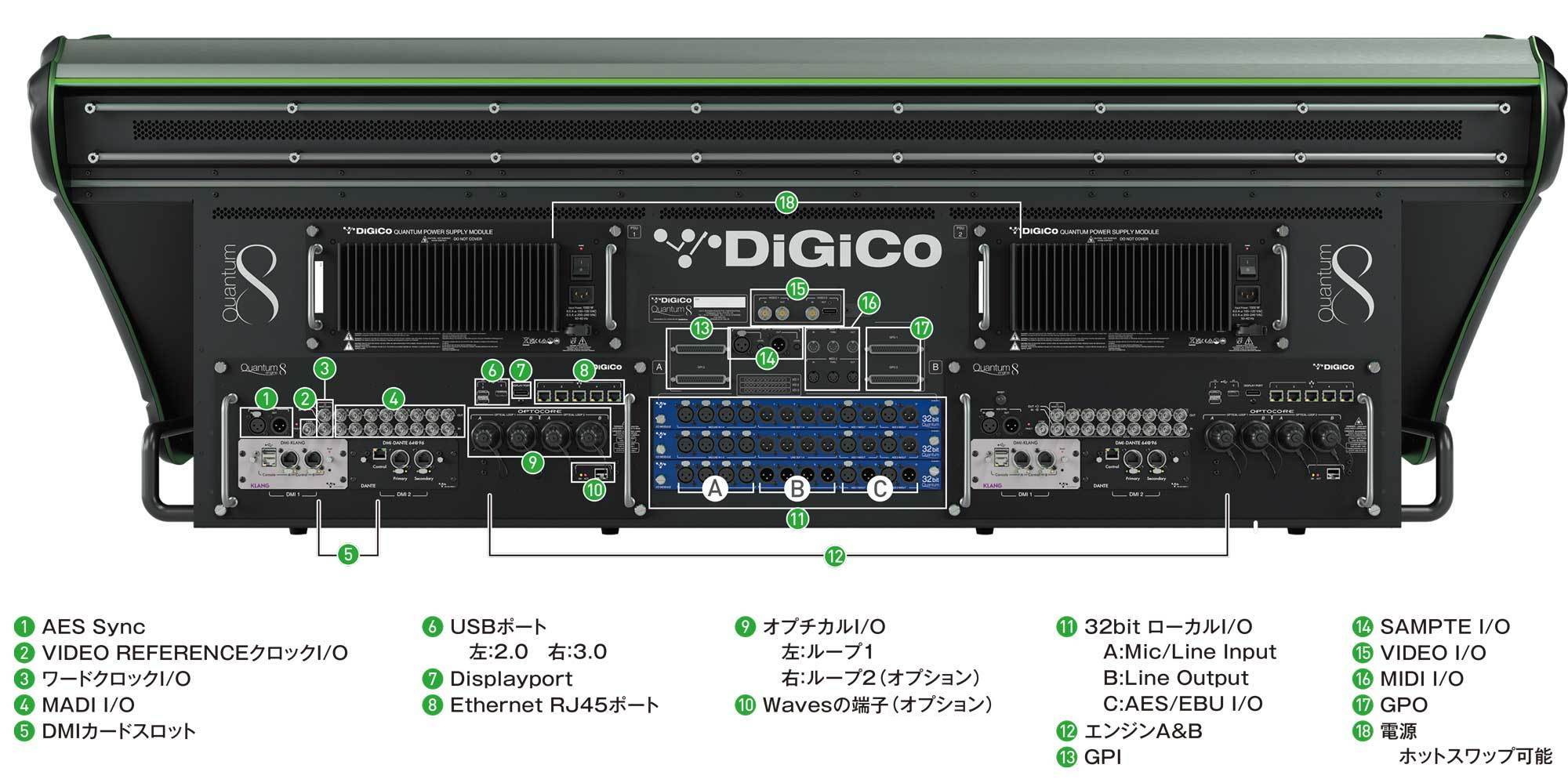

◆背面


※⑤DMIスロットに挿入するDMIカードの詳細はコチラ


　　
※クリックすると拡大します。


■Q852-OPT-HMA：Quantum852用オプチカルアップグレードキット。HMA端子
■Q852-OPT-NC：Quantum852用オプチカルアップグレードキット。OpticalCon端子
■Q852-OPT-ST：Quantum852用オプチカルアップグレードキット。ST端子
■Q8-SCRIPT：Quantum852用スクリプトトレイ。
■Q852-TUPG：Quantum852Tシアターモデルへのアップグレードキット。
■FOURIER-Q8：Quantum 852用Dante I/O アップグレードキット。
■WAVES-Q8：Quantum852用Waves SoundGrid アップグレードキット。

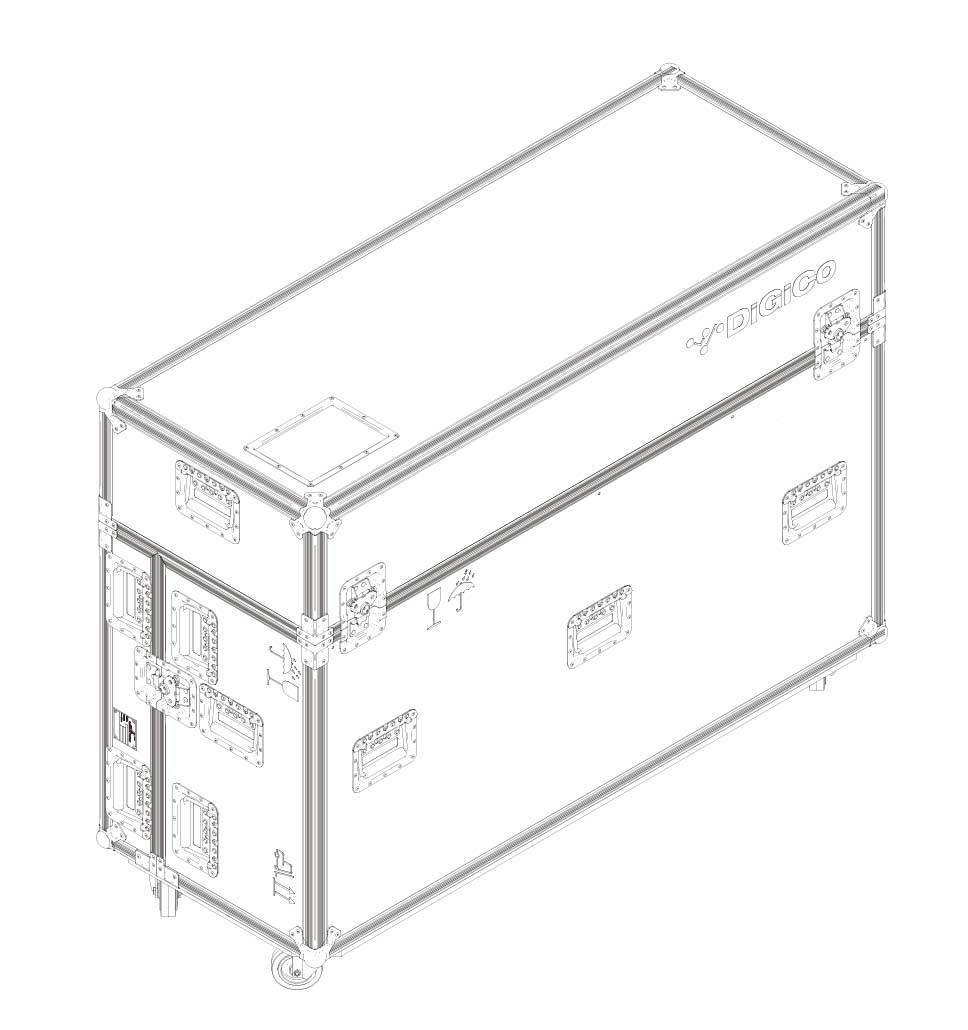

■FC-Q8：Quantum852用フライトケース

■MADI伝送

BNC同軸、各種オプチカルケーブル
SDrackicon_SD-MINI Rack

各種オプチカルケーブル
icon_SD-NANO Rack

BNC同軸ケーブル
MQ-Rack icon

RJ45/BNC同軸ケーブル
icon_D2-Rack		 ■Danteネットワーク伝送

DQ-Rack icon
※Dante接続用のDMIカードが必要
