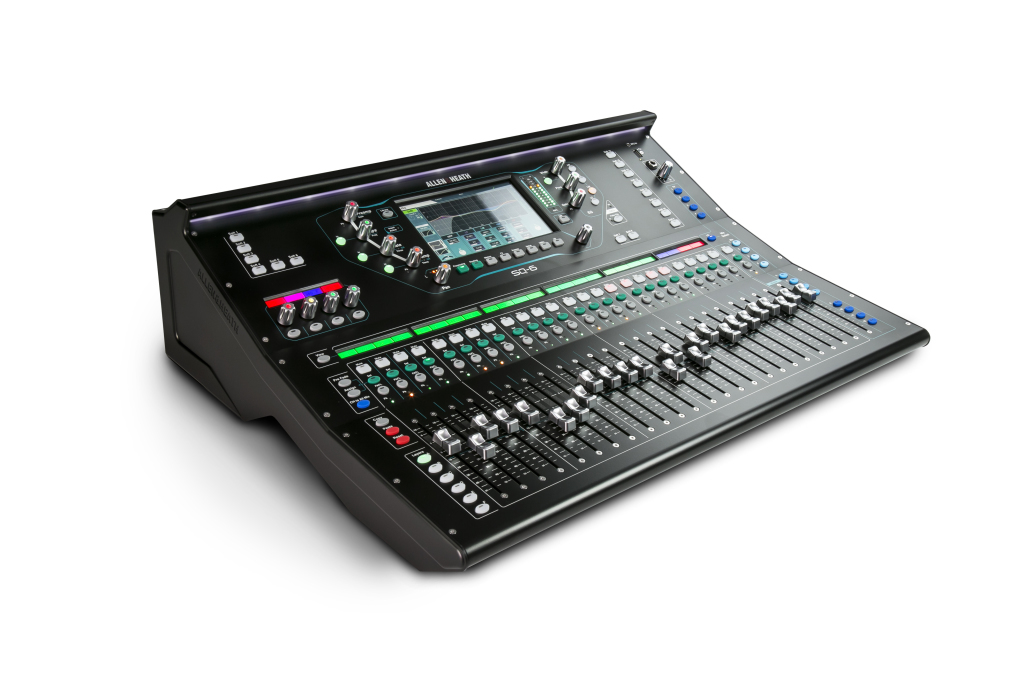

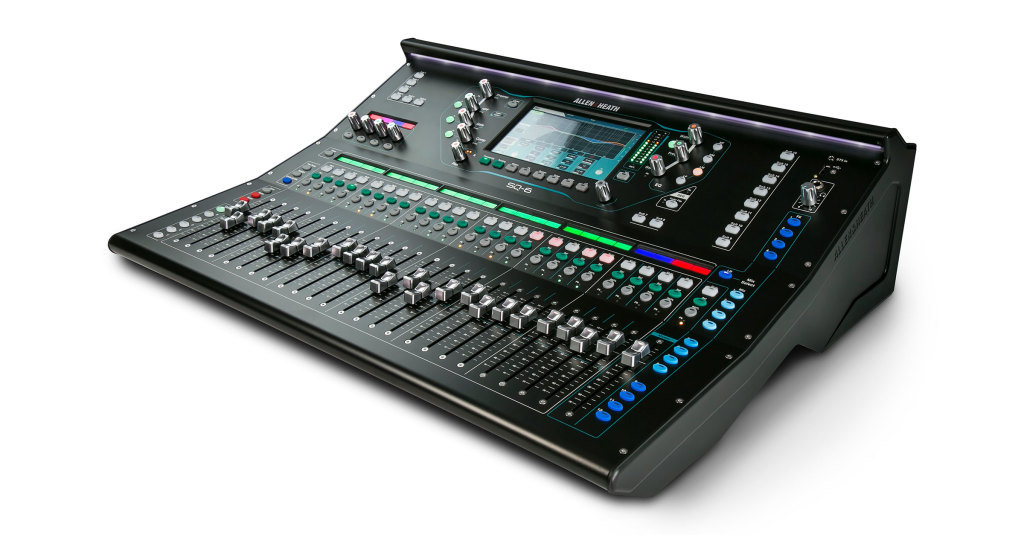

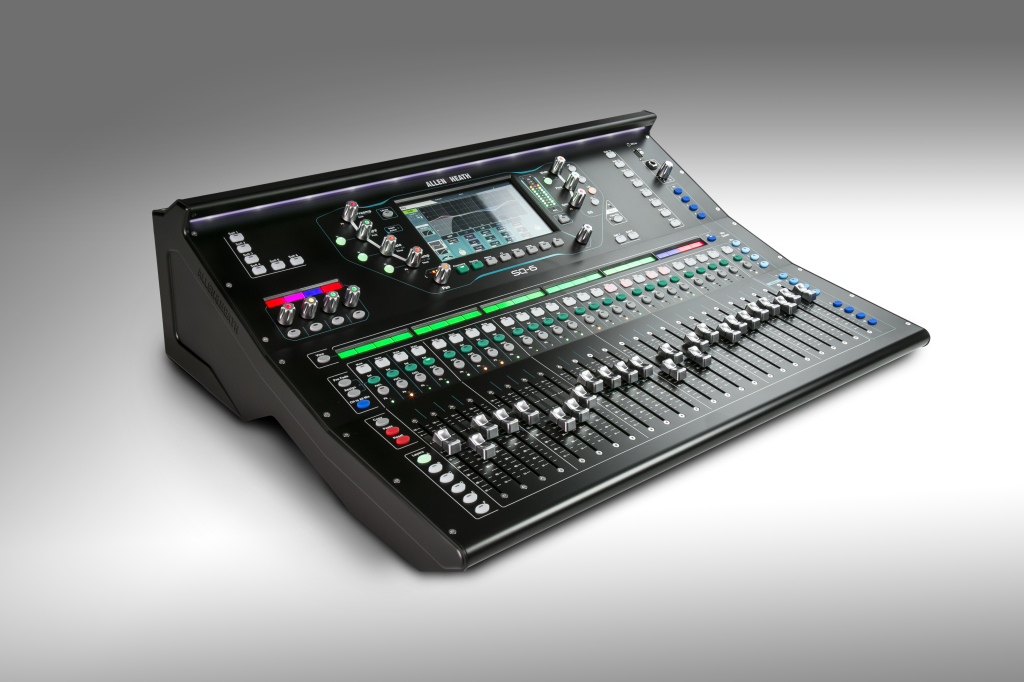

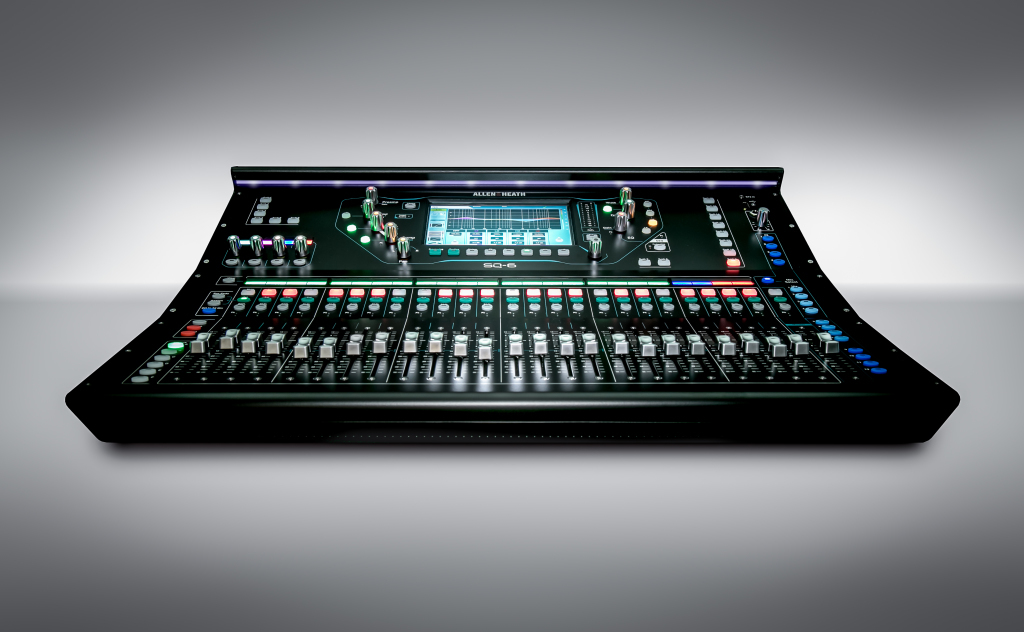

SQ-6
SQ-6  オープンプライス

革新的なXCVI 96kHz FPGAエンジン、24オンボード・プリアンプを搭載したプロフェッショナルモデル

SQ-6


■ フェーダーストリップ:144(24フェーダー+マスターフェーダー、6レイヤー)

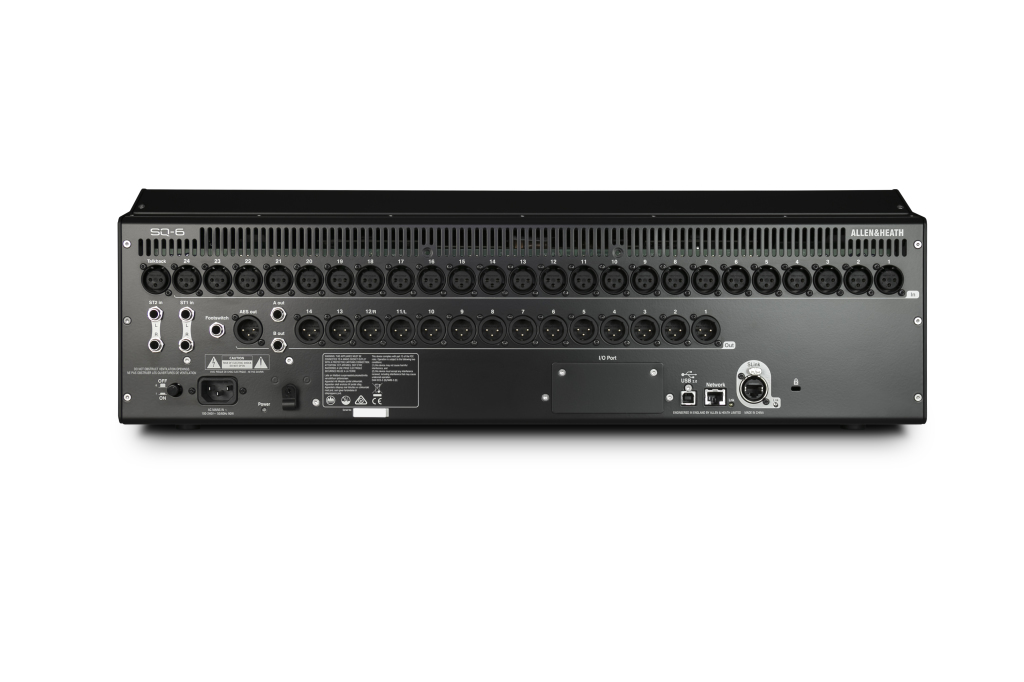

■ 入力:24マイク/ライン、3ラインST(TRS)(2つは背面、1つはサーフェス)
■ プリアンプ:24+トークバック
■ 出力:14ライン(XLR)、2ラインST(TRS)、1AES
■ ソフトキー:16
■ LCDディスプレイ付きソフトロータリー:4
■ 寸法(W×H×D):638×198×514.9mm、質量:約14.5kg
■ オプション金具を使用してタブレット端末を1台装着可能。


シンプルかつ優れた操作性
  • 視認性に優れ、直感的なコントロールを可能とした7インチ・タッチスクリーン搭載。
  • 各ストリップには、Allen & Heathが特許を取得しているクロマチック・チャンネルメータリングシステムを搭載。明るさと色が変化するLEDにより抜群の視認性を獲得。
  • チャンネルとミックスは任意のストリップにドラッグ&ドロップでき、カラーストリップにカスタム名とカラーコーディングの表示が可能。


パワフル・プロセッシング
  • 各チャンネルに、HPF、サイドチェーンとフィルターを備えた超高速ゲート、サウンドに躍動感を生み出す4バンドパラメトリックイコライザー、RMSコンプレッサーを装備。
  • ミックスには、パラメトリック・イコライザー、28バンドのグラフィック・イコライザー、コンプレッサーを装備。
SQ-Echo

8つのステレオFXエンジン
  • クラシックリバーブ、ゲートリバーブ、ディレイ、モジュレーターなどのエミュレーションを備えた、RackExtraライブラリを搭載。
  • すべてのFXに専用のステレオリターンを装備。

アドオン・プラグイン
  • 最上位機種dLiveシリーズに採用されている「ディープ・プロセッシング」を継承。
  • FXラック、プラグインに頼ることなく、超高速処理によるレイテンシーのないミキシングを実現。

    ※アドオン・プラグインのご利用には、別途有償版の購入が必要です。
    https://www.allen-heath.com/sq-series/sq-add-on-processing/
Add-on Plug-ins


マルチトラックUSBレコーダー「SQ-Drive」を内蔵
  • 32x32/96kHzオーディオインターフェースにより、マルチトラックレコーディング、バッキングトラック再生、ライブストリーミング、仮想サウンドチェックが可能。
  • インターフェイスはMac OS Xのクラスに準拠。Logic、Cubase、Reaper、ProToolsなどのCoreAudioをサポートするDAWで認識され、プラグアンドプレイが可能。WindowsではASIO™とWDMに対応したドライバーを用意。
  • 無償のMIDI Controlアプリを使用して、HUIとMackieの標準的なコントロールプロトコルをエミュレート。一般的なDAWのフェーダーにマッピング可能。
SQ-Drive

コントロールアプリを用意
  • 「SQ-MixPad」ipad用リモートコントロールアプリ
  • 「Qu4You」モニターミックス・コントロール・アプリ


各種オーディオネットワークに対応

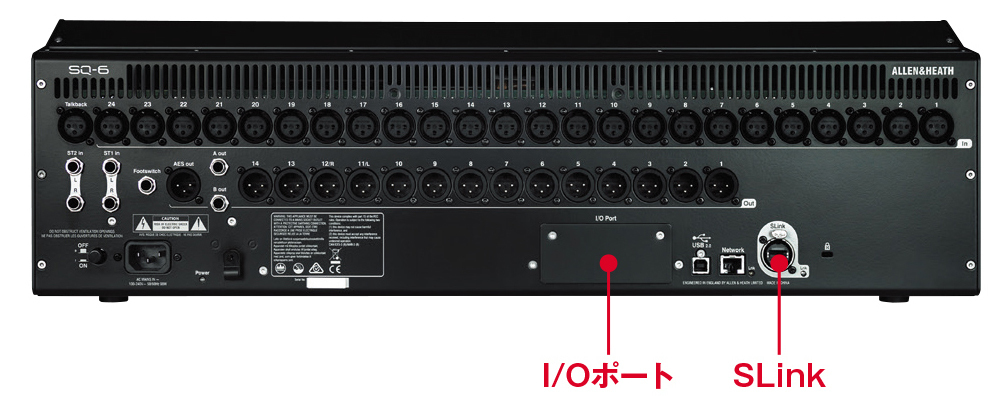

  • Dante、MADI、Wavesに対応するI/0ポートを備え、別売のI/Oオプションカードを装着することにより、サードパーティのハードウェアとの連携に対応。


多彩なI/O
  • SLinkインテリジェントポートにより、別売の96kHzおよび48kHzラックおよびステージボックスエクスパンダーを介して合計48マイク入力まで拡張可能。
  • 他のSQ、Avantis、さらにはdLiveシステムに直接リンクすることも可能。
SQ IO

MEパーソナルミキシングシステム
  • MEパーソナルミキシングシステムに対応。
  • ME-1またはME-500を使用することにより、各パフォーマーが好みのモニター・ミックスを手元で調整可能。
  • ME-1およびME-500は、ミキサーのSLinkポートから、または接続されたリモートエキスパンダーからデイジーチェーン接続が可能。
ME Personal Monitor Systems

比類なき耐久性
  • プロフェッショナルの過酷なツアーにも対応するべく高水準の耐久性テストを実施。
  • 3層のオールメタルシャーシにより驚異的な強度と剛性を獲得。
Designed for the PRO
  SQ-7 SQ-6 SQ-5
入出力性能 フェーダー数 32+1 24+1 16+1
ディスプレイ数 1
入力チャンネル 48
バス 処理能力:36 (出力:32)
内蔵エフェクター 8
ローカルI/O アナログ入力 マイク/ライン入力 32 24 16
入力感度 −60〜+0dBu
アナログゲイン 0dB 〜 +60dB、1dBステップ
パッド −20dB 切替パッド
最大入力レベル +30dBu
入力インピーダンス >5kΩ
THD+N(ユニティゲイン0dB) 0.002% −92dBu(20Hz〜20kHz、AES ダイレクトアウト、@0dBu 1kHz)
THD+N(Midゲイン+30dB ) 0.003% −91dBu(20Hz〜20kHz、AES ダイレクトアウト、@−30dBu 入力 1kHz)
ライン入力 3
ST1、ST2 バランス1/4インチ TRS
ST3 アンバランス3.5mmミニSTフォーンジャック
入力感度 ST1、ST2:+4dBu 、ST3:0dBu
トリム +/−24dB
最大入力レベル ST1、ST2:+22dBu 、ST3:+18dBu
入力 >7kΩ
アナログ出力 ライン出力 16+2(XLR×16、バランスTRS×2) 14+2(XLR×14、バランスTRS×2) 12+2(XLR×12、バランスTRS×2)
出力インピーダンス <75Ω
定格出力 +4dBu=0dB の測定値
最大出力レベル +22dBu
残留出力ノイズ −90dBu(ミュート20Hz〜20kHz)
デジタル出力 AES3 1( バランスXLR、 110 Ω)
サンプリングレート 96kHz、48kHz、44.1kHz 切り替え可能
接続端子 SLink J45
オプションカードスロット 1
ネットワークポート 1×RJ45
USB 2USB(USB−A表面、USB−B背面)
システム XLR入力〜 XLR出力、 0dBゲイン、 0dBu入力 ダイナミックレンジ 112dB
周波数レスポンス +0/−0.5dB 20Hz〜20kHz
THD+N(Mic/LineからメインL/R出力) ユニティゲイン・フェーダー@0dB、0.006%、−84dBu(20〜20kHz)
ヘッドルーム +18dB
内部動作レベル 0dBu
dBFS アライメント +18dBu=0dBFS(+22dBu @XLR出力)
メーターキャリブレーション 0dB meter=−18dBFS(+4dBu @XLR出力)
ピークインジケーション −3dBFS(+19dBu @XLR out)、マルチポイントセンシング
サンプリングレート 96kHz
ビット深度 24bit@96kHz
レイテンシー <0.7mS、ローカルマイク入力〜メインL/R
電源 100V AC、50/60Hz
消費電力 110W 90W 75W
寸法(W×H×D) 804×198×514.9mm 638×198×514.9mm 440×198×514.9mm
質量 約17.8kg 約14.5kg 約10.5kg
最大256×256ch:DX/GX接続
Slink DX32または2台までのDX168 / DX164-W / DX012 (32x32)
DX Hub (128x128)
GX4816 (128x128)
I/O Port SLink I/O Module→DX32 (32x32)
SLink I/O Module→2台までのDX168 / DX164-W / DX012 (32x32)
SLink I/O Module→DX Hub (128x128)
SLink I/O Module→GX4816 (128x128)
※DX32を接続するためには、SQ SeriesのファームウェアV1.4 以上が必要です。
