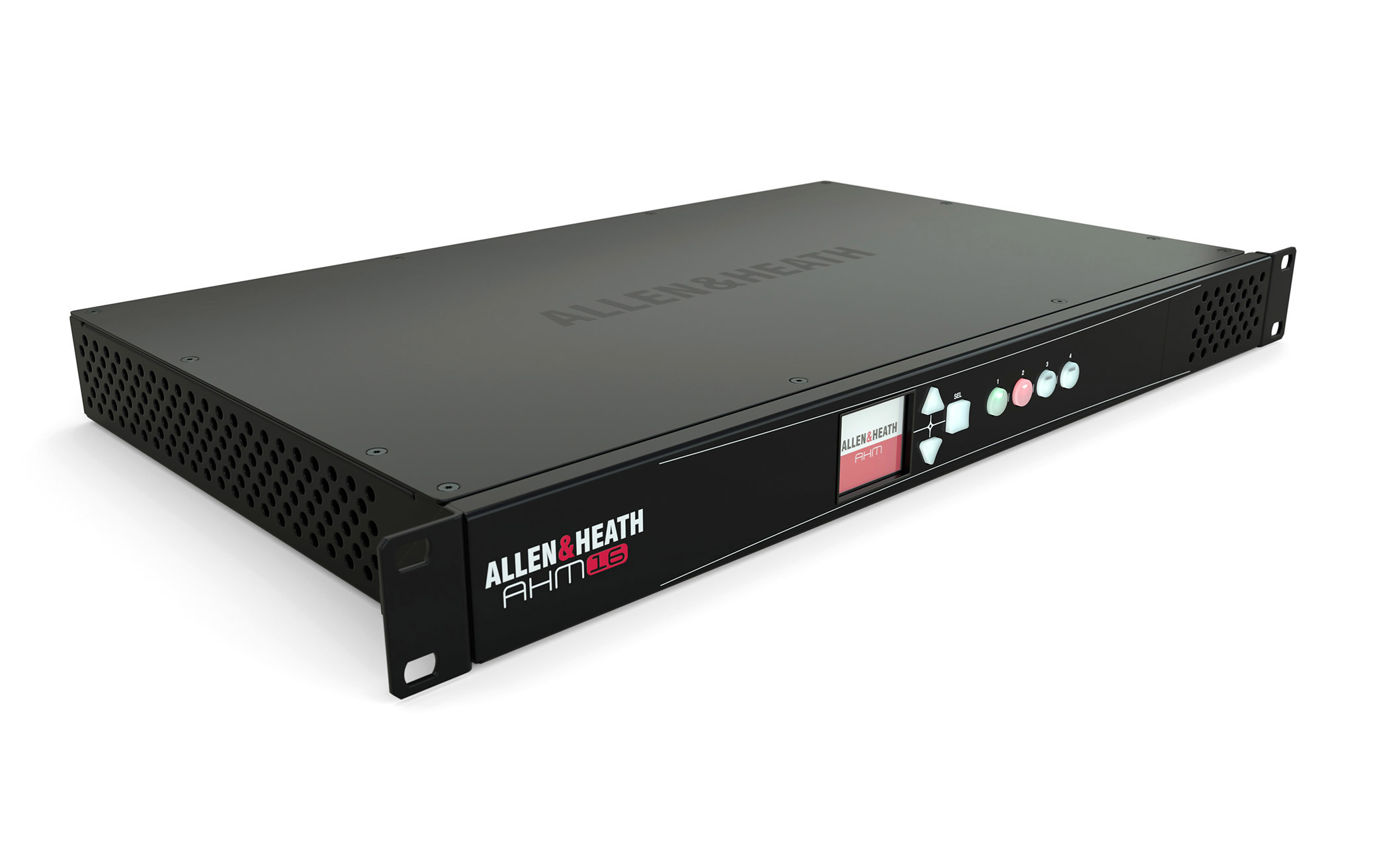

AHM-16

AHM-16　　オープンプライス

小売店やバーなど小規模なゾーンに対応する
コンパクトなマトリクス・プロセッサー

◆16×16オーディオマトリクス・プロセッサー

◆サウンドマネージメント+インストレーション

◆8×8ローカルアナログI/O
◆フロントパネルディスプレイと4つのソフトキー

◆オーディオネットワーク用I/Oポート (最大128×128)

◆Dante 96kHz 64×64オプションカード

◆16の構成可能なプロセッシングアウトプット

◆1×オートマチックマイクミキサー

16×16マトリクスプロセッサー
- 固定設備の音響システムをマネージメントするオーディオマトリクス・プロセッサー。小売店やバーなど、少数ゾーンの音声制御を必要とする施設で優れた性能を発揮。
- 最大16ゾーンの音響をコントロール
8×8ローカルアナログI/O
I/O拡張ユニットを接続可能
- 最大128×128をサポートするSLinkポートを使用して、Allen & Heathの幅広いI/O拡張ユニットを接続可能。ユーザーの求める入出力に応じた選択ができ、使い勝手に応じた設計が可能。
- I/O拡張ユニットはプラグアンドプレイで接続可能。接続したI/O拡張ユニットのファームウェアバージョンを確認し、本体ファームウェアと一致するようにデバイスをアップグレード。
Danteに対応
- 64×64チャンネル Danteオプションカードにより、DT164-W、DT168 Dante I/Oエクスパンダーを含むDanteネットワーク上のアンプ、マイク、およびその他のデバイスにシームレスに接続可能。　　　　　　　　　　　※詳しくは⇒
サウンドマネジメントツール
- 1系統のAMM（オートマチック・マイクミキサー）
- ANC(アンビエント・ノイズ補正)
- ダッキング機能
- 各入力およびゾーンの8バンドPEQ、ダイナミクス、ディレイ
- スピーカープロセッシング(クロスオーバーフィルター、ディレイ、リミッター、PEQ)　
- イベント・スケジューラー

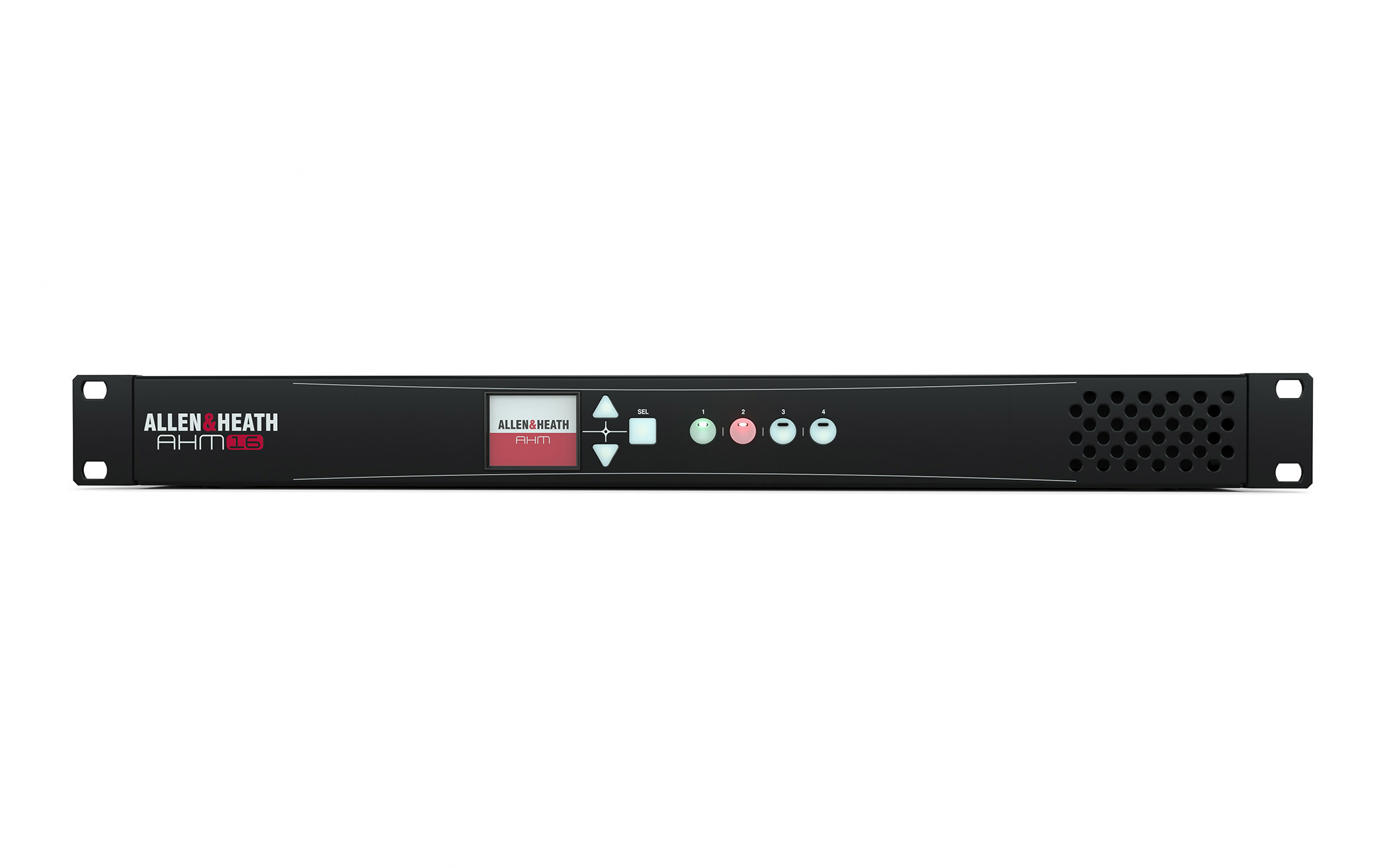

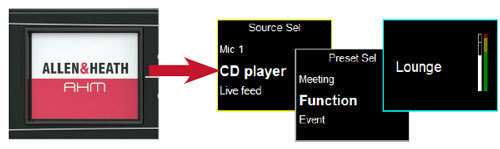

フロントパネルディスプレイ
- ソフトキーで設定したファンクションを表示します。
- 画面の縁がカラーリングされるため、視認性に優れています。
  　　　　　　　　　　
超低レイテンシーな96kHz FPGAコア
- AHM は、次世代のFPGA 技術を使用して開発された高品位なプロセッサー。
- きわめて低いレイテンシーでサンプリングレート96kHz の高音質を提供します。
リモートコントローラーに対応
- 2x2ローカルGPIOを搭載しており、ALLEN&HEATHの各種リモートコントローラー(IP1,IP6,IP8)やGPIOの他、サードパーティーのデバイスでもコントロール可能。
- 標準TCP/IPネットワークを介した最大12台のIPリモートコントローラーを使用し、接続されている全ての部屋で個別のローカルボリュームコントロールやソース選択、プリセットリコールを実行可能。
ユーザープロファイル
- ホールの管理者、技術者、一般ユーザーなど操作する人に合わせたアクセス領域の設定が可能。
- AHM-16では、4つの設定が可能
ステレオ/デュアルモノ再生機能

●「AHM System Manager」ソフトウェア　※Windows/Macに対応

直感的な操作が可能なソフトウェア「AHM System Manager」により、迅速なシステムの構築が可能。プログラミングのトレーニングを必要とせず、誰にでも簡単に設定が可能。
オーディオエンジンは、8バンドPEQ、ゲート、コンプレッサー、ディレイを全入力チャンネルに、8バンド・パラメトリックEQ/30バンドグラフィックEQ、コンプレッサー、ANC、ソースセレクター、リミッター、ディレイを全ゾーン出力に搭載。
チャンネルビュー
- 水平方向のシグナルフローとプロセッシングダイアグラムでは、動作状況が明確に表示され、マウスオーバーでリアルタイムのオーディオモニタリングが可能。
アサインビュー
- I/Oやルーティングの表示はズーム可能なマトリックス表示で、オプションでレベルやミュートの表示も可能。

●Custom Control アプリ　※iOS / Android / Windows / Macに対応。

カスタマイズ可能なコントロールアプリ「Custom Control」を用意。
使用するユーザーのレベルやデバイスに合わせて画面を設計可能。
- 複数のユーザーインターフェース（ユーザー、デバイスタイプごと）
- グラフィックスや背景のカスタマイズ
- キオスクモード
- BYODフレンドリー
- オプションのパスワード保護
- iOS / Android / Windows / Mac
  - ※詳しくはこちらから

Network Card

AHM-16のリアパネルにあるI/Oポートに挿して利用

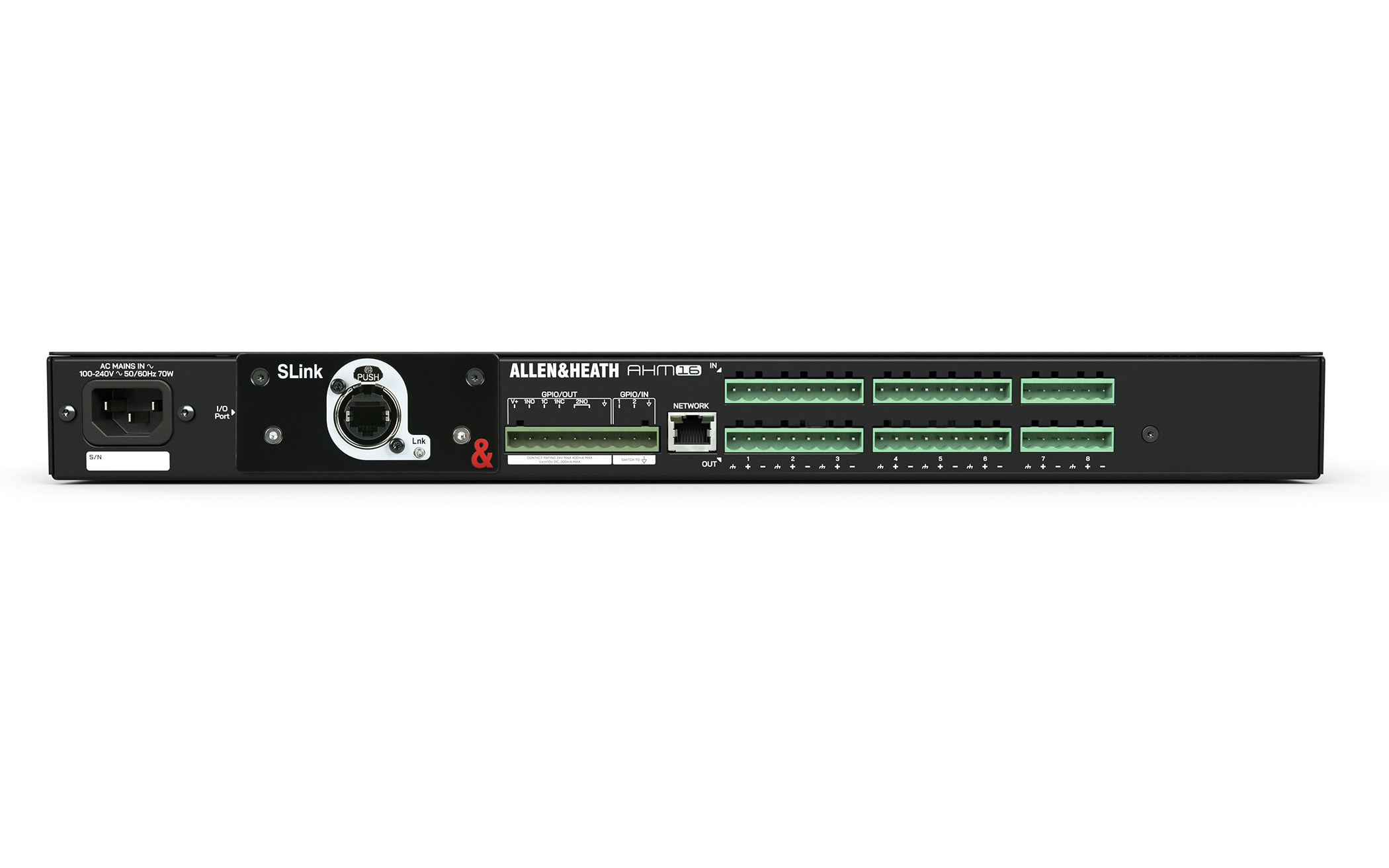

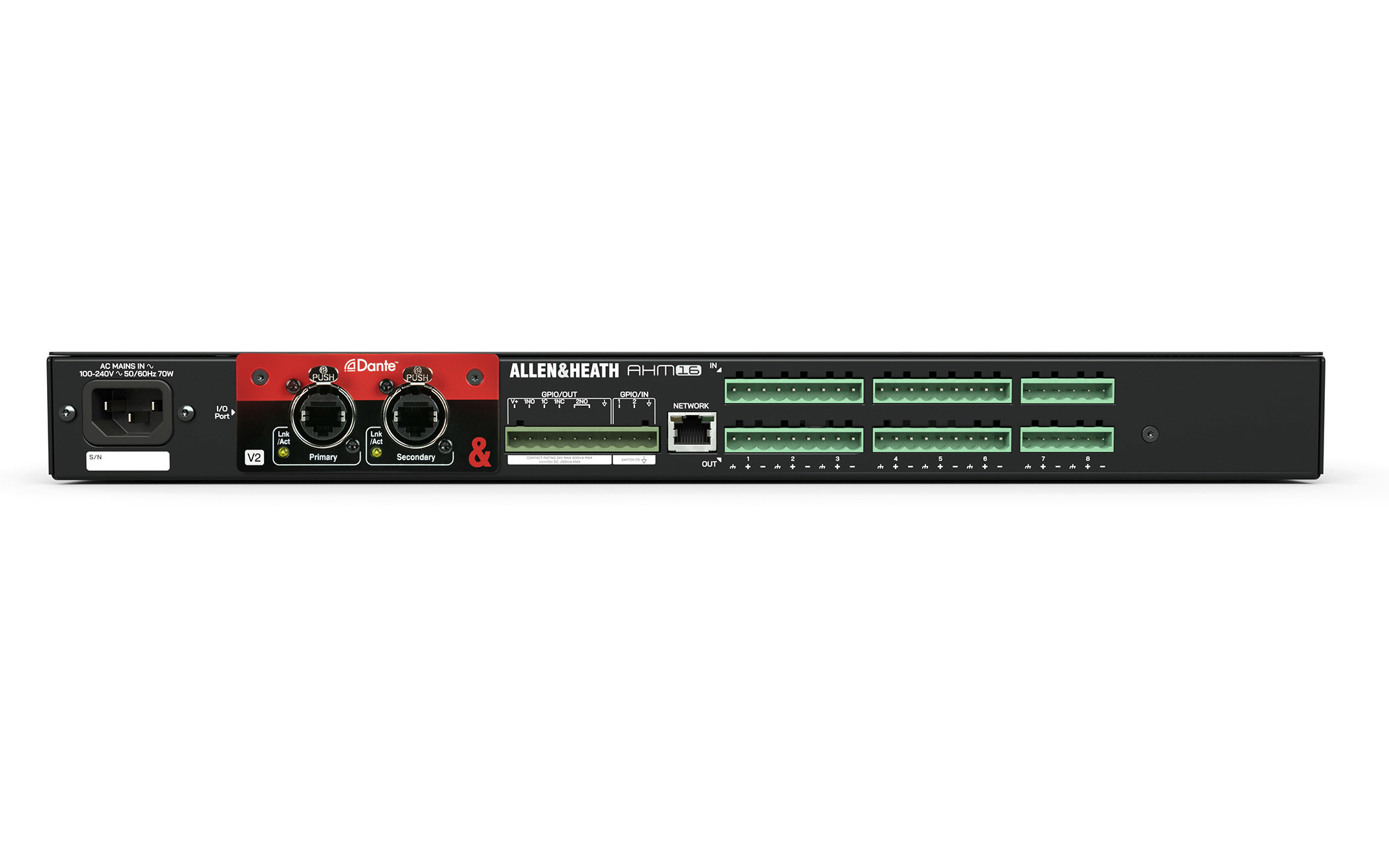

DanteカードV2　オープンプライス Danteネットワーク用。 96kHz/48kHz、64×64チャンネル	SLinkカード　オープンプライス I/O拡張ユニット接続用。 96kHz/48kHz、128×128チャンネル


Wavesカード　オープンプライス Waves SoundGridネットワーク用。 96kHz/48kHz、64×64チャンネル	MADIカード　オープンプライス MADIインターフェース。 96kHz/48kHz、64×64チャンネル

AHM-16
入力	マイク/ライン入力	バランス型、+48Vファンタム電源
	マイク/ラインプリアンプ	フルリコール
	入力感度	-60～+15dBu
	アナログゲイン	+5+～60dB(1dBステップ)
	パッド	-20dBアクティブ
	最大入力レベル	+30dBu(Pad in)
	入力インピーダンス	>3kΩ(Pad out)、>8kΩ(Pad in)
	マイク等価入力ノイズ	-127dB(150Ωソース)
出力	アナログ出力	バランス型、リレー保護
	出力インピーダンス	<75Ω
	定格出力	+4dBu=0dB(メーター読取)
	最大出力レベル	+21dBu
	残留出力ノイズ	-92dBu(ミュート、22-22kHz)
システム	測定	バランスXLR入力-XLR出力、20-20kHz、+5dBゲイン、Pad out、信号@0dB(メーター)
	ダイナミックレンジ	108dB
	S/N	-92dB
	周波数特性	20Hz-20kHz、+0/-0.5dB
	THD+N(アナログ入力から出力)	0.005%@+16dBu出力、1kHz+5dBゲイン
	ヘッドルーム	+18dB
	サンプリングレート	96kHz(±20PPM)
プレイバック	内部ストレージ	2.6GB
プレイバック	ファイルタイプ	モノラル/ステレオ、WAV(16/24bit、44.1/48/96kHz)、MP3、FLAC
電源		100VAC、50～60Hz、65W
寸法・質量	W×H×D	482.6×44×270mm
寸法・質量	質量	3.8kg

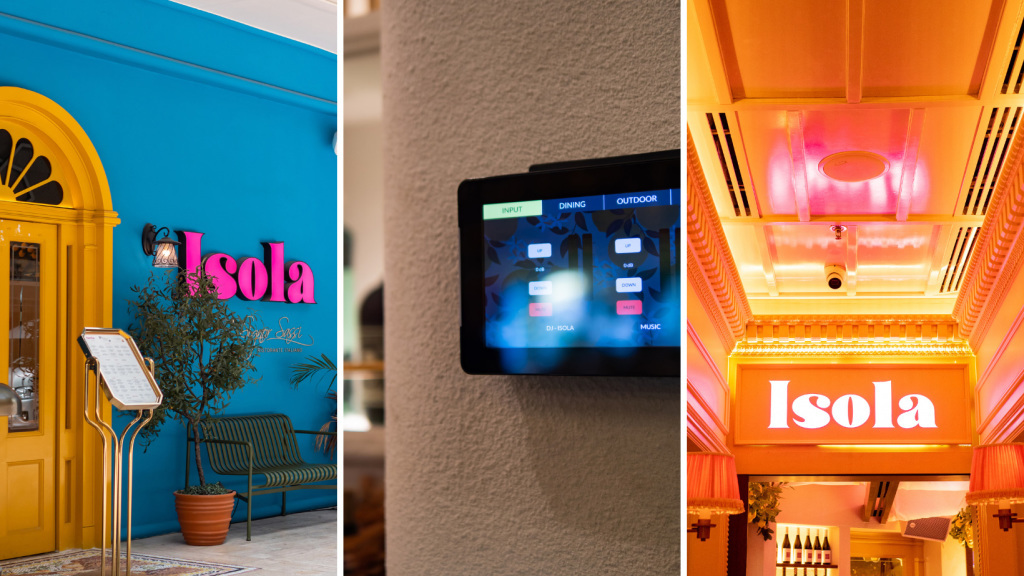

▼バンコクの高級レストランのオーディオ・システムの中核にAHM-16が採用されました。
