DT22
DT22　　オープンプライス
DT22-M：固定設備用モデル

Dante対応アナログ入出力インターフェース


▪ Dante入出力インターフェース、48kHz/96kHz
　Dante とアナログフォーマットを共存させるときに便利なコンバーターとして活躍します。

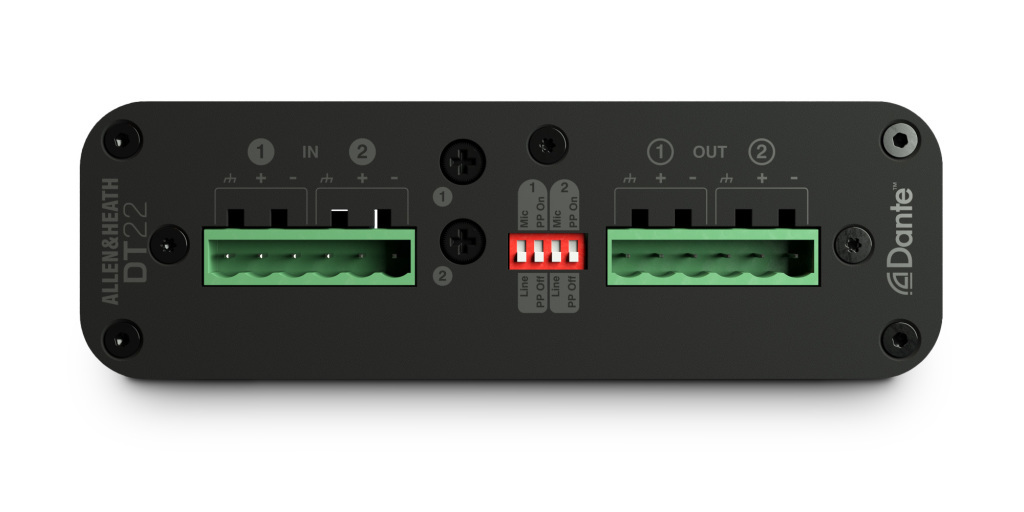

▪ 2 入力2 出力
　ユーロブロックコネクタ

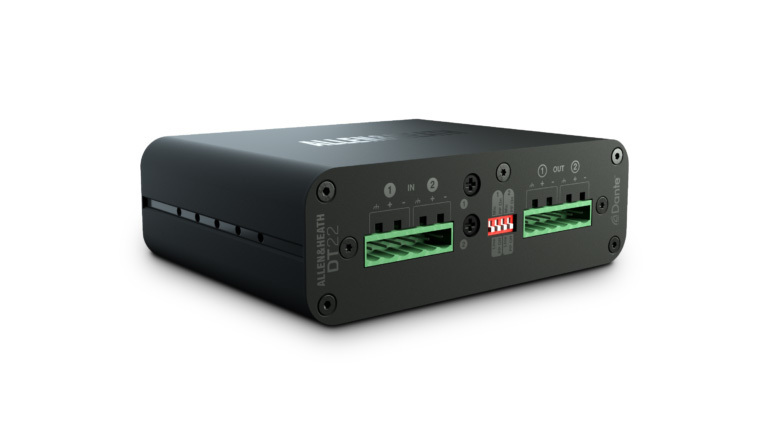

▪ コンパクトな筐体
　テーブルや演台の下などスペースが限られた場所への設置に最適。

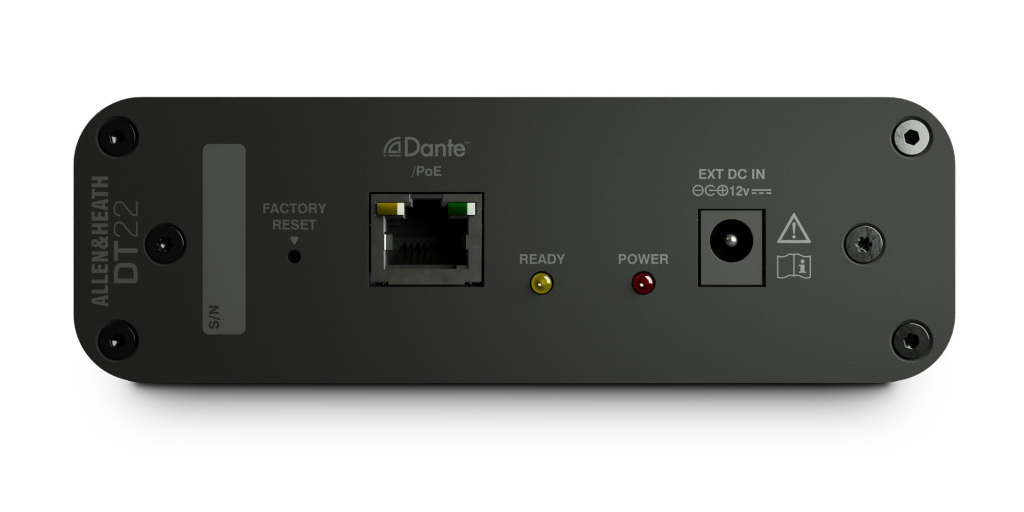

▪ PoE給電
　標準的なイーサネットケーブル1 本でDante ネットワークに組み込めます。
▪ DDM(Dante Domain Manager)、AES67 に対応
　Dante を搭載したALLEN & HEATH のミキサーやAHM システム、サードパーティのDante システムと一緒に使用可能。
▪ ラックマウント金具をオプションで用意


■仕様
　 DT22
DT22-M
固定設備用
入力 マイク入力 2
バランス型、+48 Vファンタム
ユーロブロック
アナログゲイン 0 ～ +55dB
ライン入力 バランス型ユーロブロック、-20dB PAD
ユーロブロック
最大入力レベル +30dBu( ライン入力 )
入力インピーダンス >4kΩ(マイク)、>10kΩ(ライン)
出力 ライン出力 2
バランス型
ユーロブロック
出力インピーダンス >75Ω
定格出力 +4dBu=0dB( メーター読取 )
最大出力 +22dBu
Dante 48kHz/96kHz
電源と
温度		 DC 入力 +12V DC1.25A
消費電力 最大 10W
使用温度範囲 0°C～ 40°C
PoE 要件 802.3af 15W
寸法（W×H×D） 130×43×100mm
質量 約 0.5kg
付属品 サーフェスマウント金具

■オプション
サーフェスマウント金具
DT-SMK
-M のつく固定設備用モデルの付属品。
スペアとして購入可能(オープンプライス)。

取付面は、上下どちらにも装着可能。
※画像はDT02-M を使用		 ラックマウント金具
DT-RK19 オープンプライス

2 台までのDT02/DT20/DT22を取付可能。
※画像はDT02 を2台使用
