GX4816
GX4816　　オープンプライス

ラックマウント型I/O拡張ユニット

GX4816

  • 48マイク/ライン入力（ファンタム電源ステータスLED付）、16ライン出力、96kHz、1PSU、3RJ45（GXポート、DXポート A / B）
  • 1つのシステムに複数のGX4816を追加可能。
    • dLive Sクラス：最大5台
    • dLive C Class：最大3台
    • Avantis：最大3台
    • SQ：最大2台
  • ラックマウント（5U）可能
  • AC電源100V（3ピンIEC）、50/60Hz、消費電力：最大：90W
▼接続
　GX：gigaACE I/Oモジュール / SLink（Avantis/SQ）（128×128）
　DX 1：DX32または2台までのDX168 / DX164-W / DX012（32×32）
　DX 2：DX32または2台までのDX168 / DX164-W / DX012（32×32）
　または
　 DX 2：ME パーソナルモニタリングシステム（0×40）
　※dLiveに接続している場合、機能しない


・取扱説明書
・DX&GXシステムガイド

  GX4816
入力 アナログ入力 マイク/ライン入力 48
(バランス XLR、+48Vファンタム電源）
入力感度 -60~+15dBu
アナログゲイン +5~+60dB、1dBステップ
パッド -20dBアクティブパッド
最大入力レベル +30dBu(PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
出力 アナログ出力 ライン出力 16(バランスXLR)
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +21dBu
残留出力ノイズ -95dBu (ミュート、20Hz～22kHz)
接続端子 GX Link 1
DX Link 2
電源   1（100V AC、50/60Hz)
消費電力   最大90W
寸法(W×H×D)   481.6×221.5×255mm、5U（脚含むH:229.5mm)
質量   約8kg

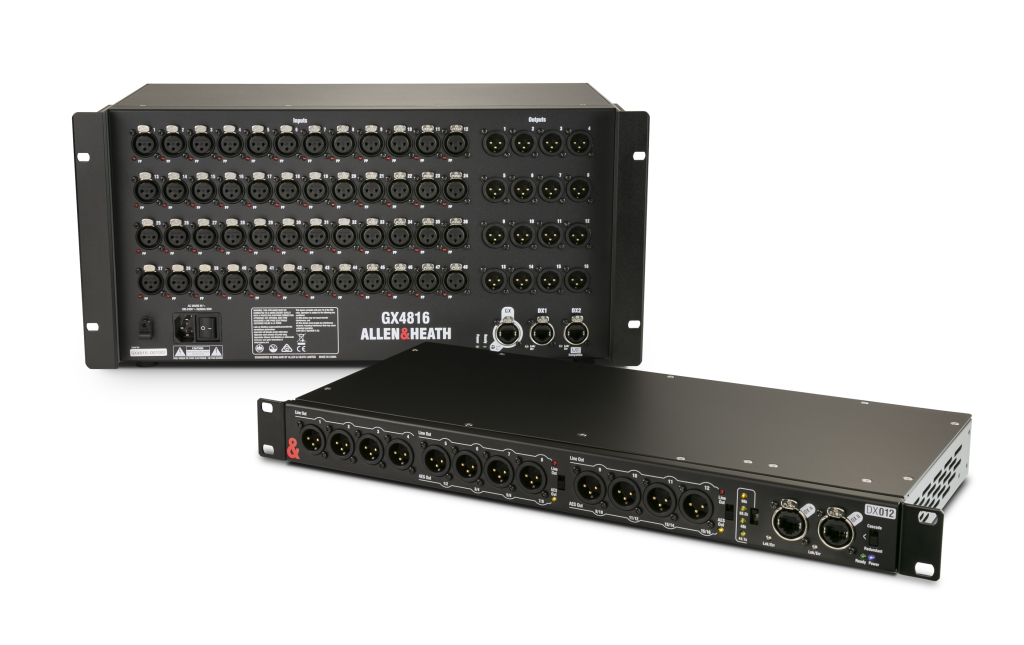

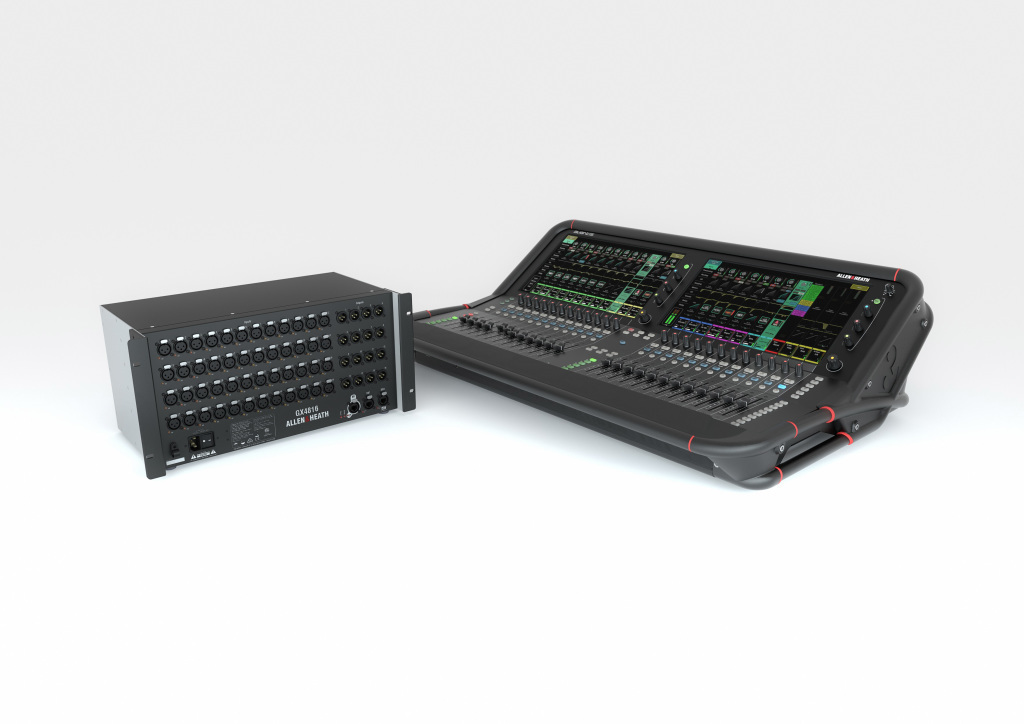

GX4816GX4816GX4816GX4816GX4816GX4816Avantis and GX4816DX012 - GX4816
