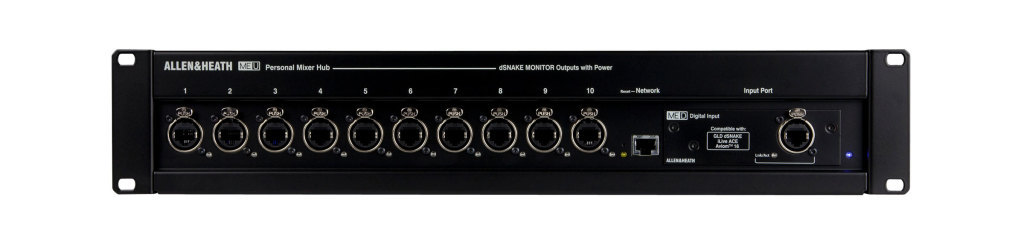

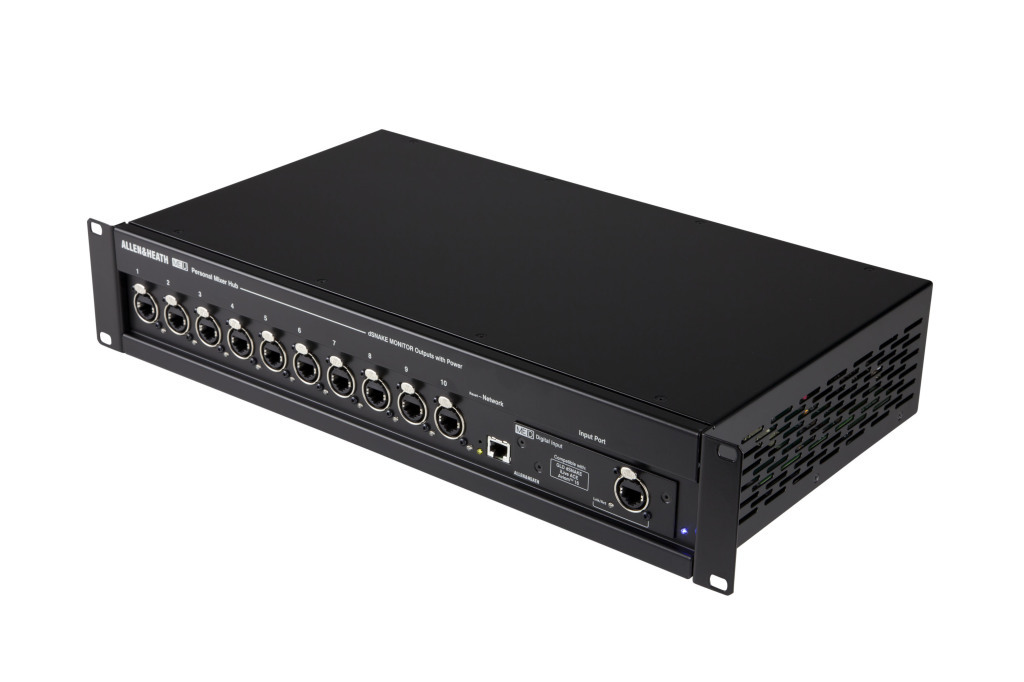

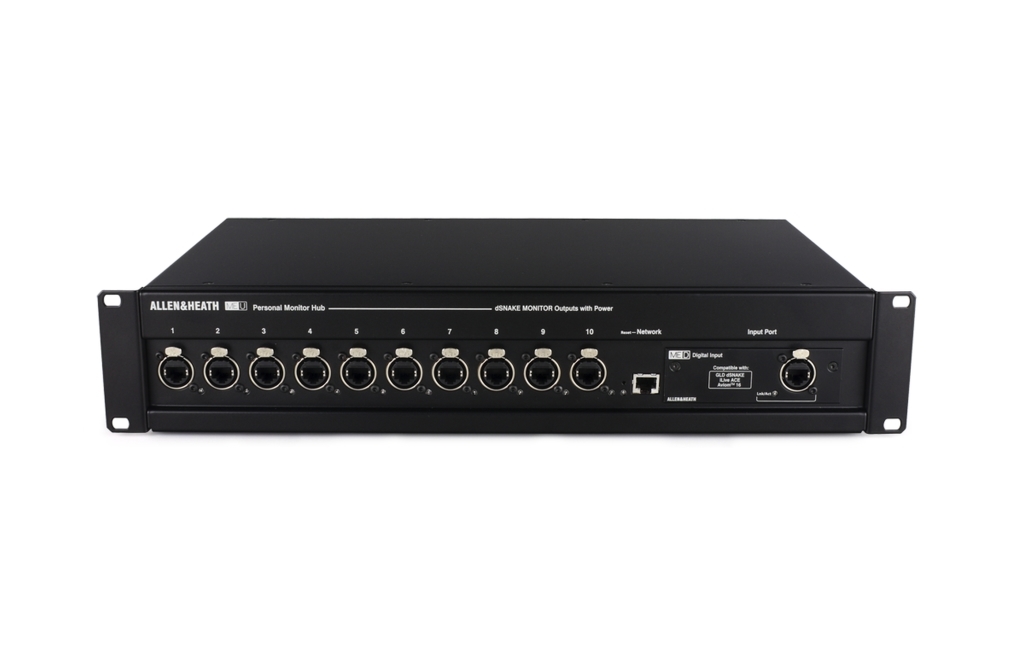

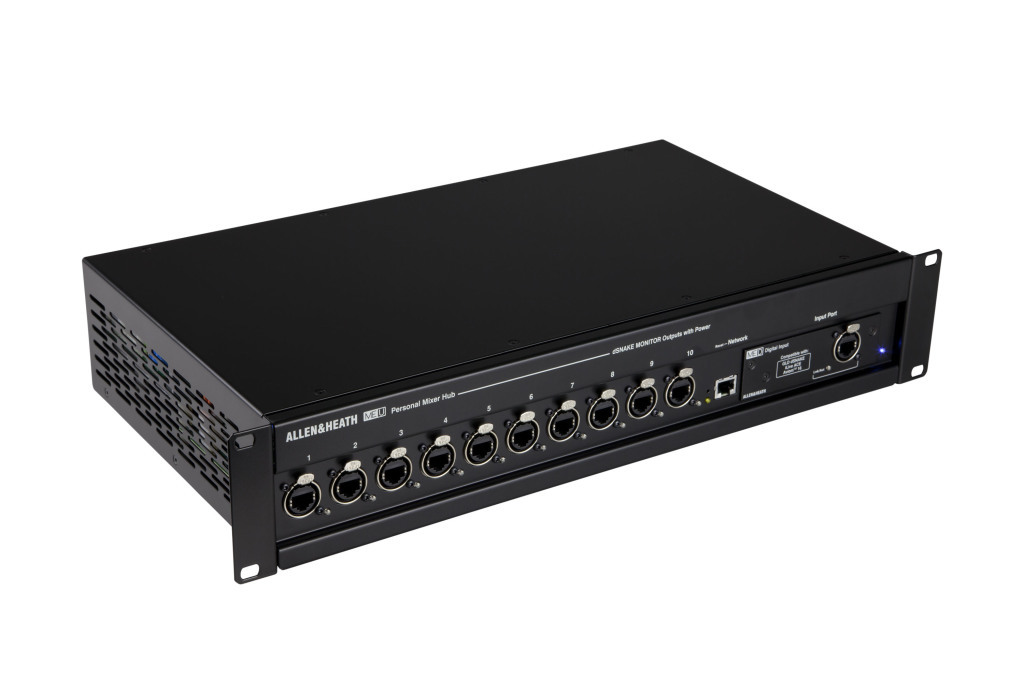

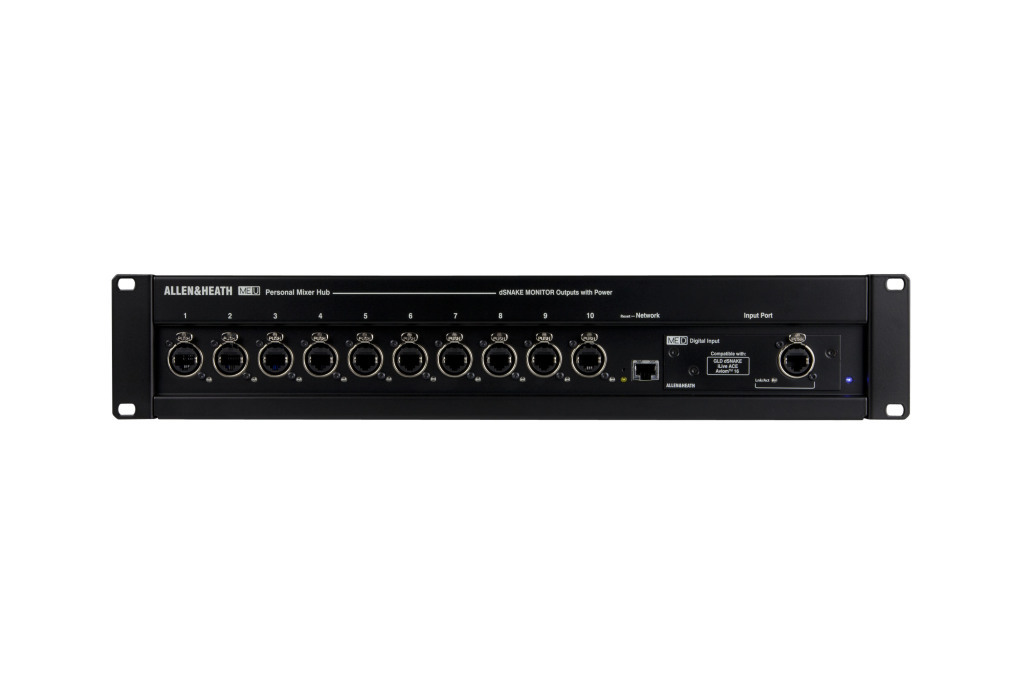

ME-U
ME-500  オープンプライス

複数のME-1/ME-500をパラレル接続するための10ポートPoEハブ

ME-U


◆dLive/Avantis/SQ/Quコンソールと、MEパーソナルミキサーとのシームレスなシステム構築を実現
◆10ポートロック機構付きイーサコンコネクター
◆各ポートは、ME-1/ME-500に電源とオーディオ信号を供給
◆2つのハブをリンクしてポートを増設
◆2Uラックマウント可能
◆接続されたME-1は、SQやdLiveのミキサーからチャンネル名を自動的にピックアップ
◆ブラウザでユニット名やIPアドレスの設定、チャンネル名の手動入力が可能


When to use ME-U
  • Allen&HeathのデジタルコンソールにME-Uを接続すれば、接続されたME-1またはME-500ユニットごとに別々の電源を使用する煩わしさを排除。標準的なPoEハブに代わる高品質なシステムを実現。
  • MADI、Dante等のオプションカードを使用することで、他ブランドのデジタルコンソールとの連携も可能。

接続例
  • ME-1およびME-500は、ME、SLink、dSnake、Monitorの各ポートに直接接続可能。(AHM-64のSLinkポートは非対応)

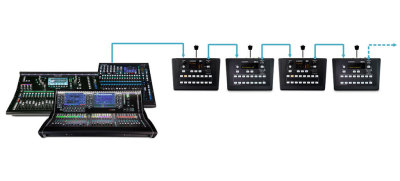

  • 複数のME-1およびME-500ミキサーをデイジーチェーン接続可能。(デイジーチェーン接続の場合、各ユニットの電源はACアダプターによる供給となります。)

    ME-1 Ex1

  • ME-Uハブは、ME、SLink、dSnake、Monitorの各ポートに接続可能。(AHM-64のSLinkポートは非対応)
  • ME-Uに直接接続されたME-1およびME-500ミキサーには、PoE経由で電源を供給。
  • 10ポート以上が必要な場合は、複数のME-Uハブをディジーチェーン接続することが可能。

  • ME-1 Ex2


    ME-1 Ex3


    ME-1 Ex4


サードパーティーオプション

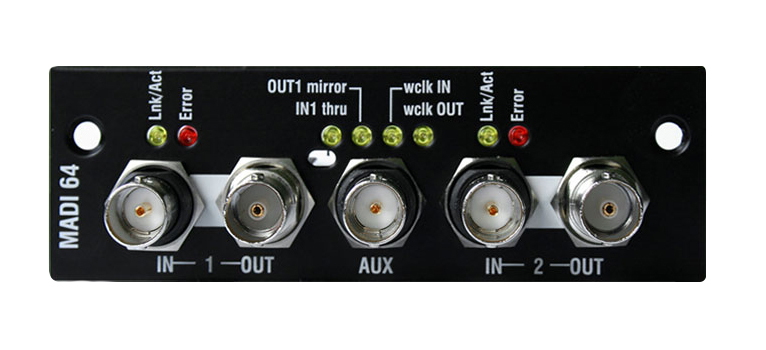

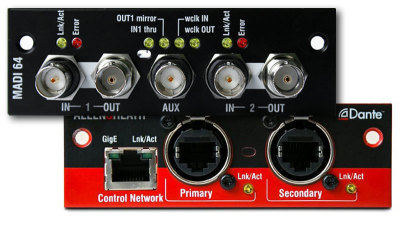

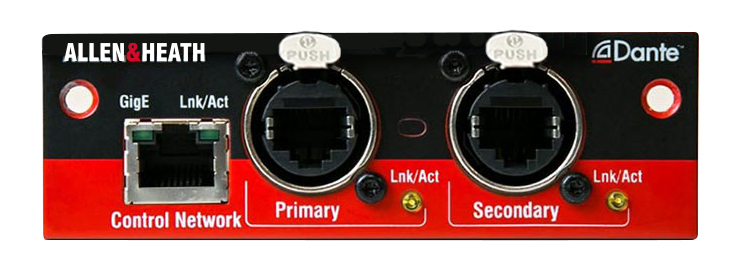

  • ME-UハブにDanteまたはMADIオプションカードを装着することによって、サードパーティのデジタルミキシングシステムを接続可能。

    ME-1
DiGiCo&ME

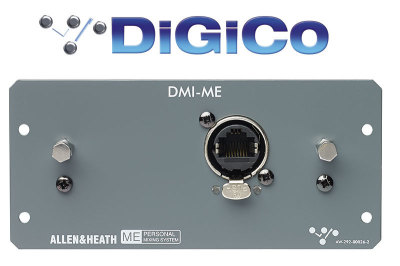

  • DMI-MEオプションカードをインストールすることにより、DiGiCoコンソールからMEシステムに最大40チャンネルを送信可能。
    ※詳細はこちらから

    DiGiCo & ME

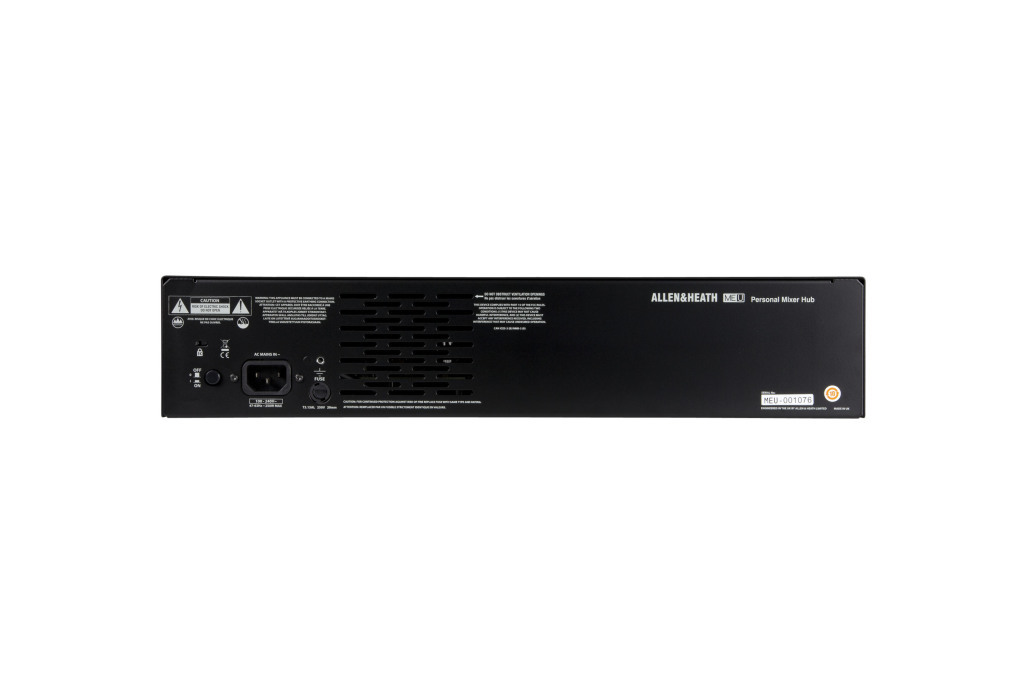

  • 電源: 100V AC , 50/60Hz
  • 消費電力:250W
  • 動作気温範囲: 5°C-35°C
  • PoE 性能:15W (各ソケット)
  • 寸法・質量:W483 x H253 x D92 mm、 4.6kg
