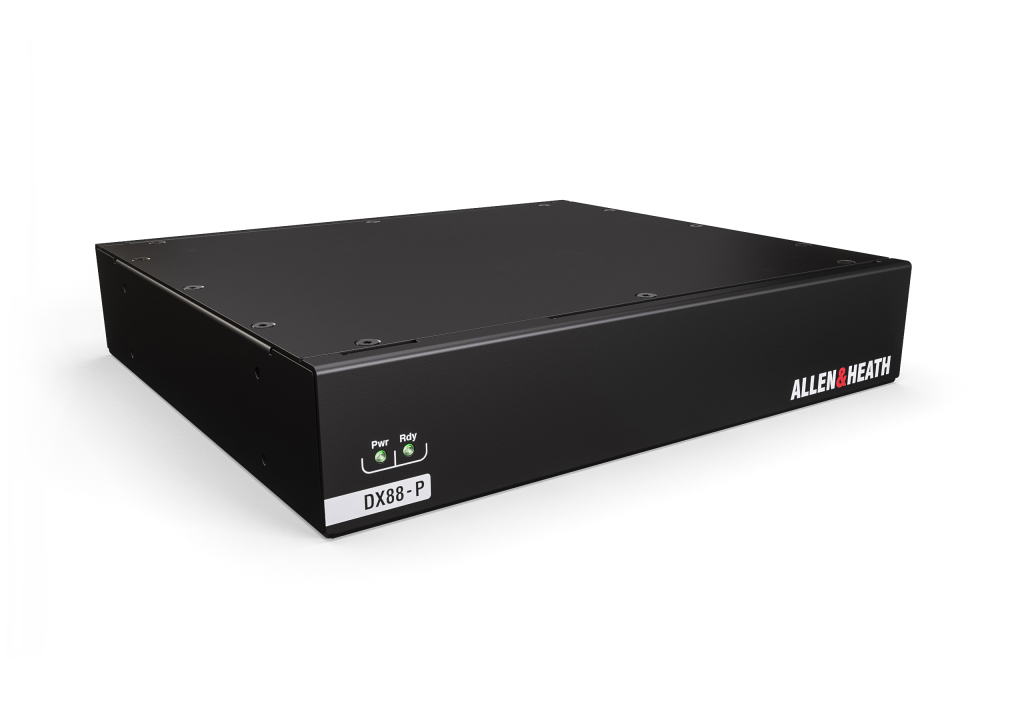

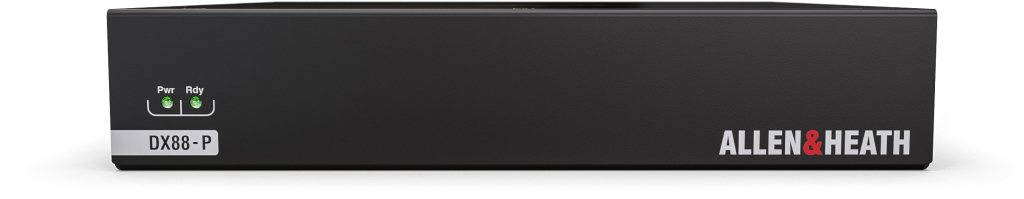

DX88-P
DX88-P　　オープンプライス

I/O拡張ユニット

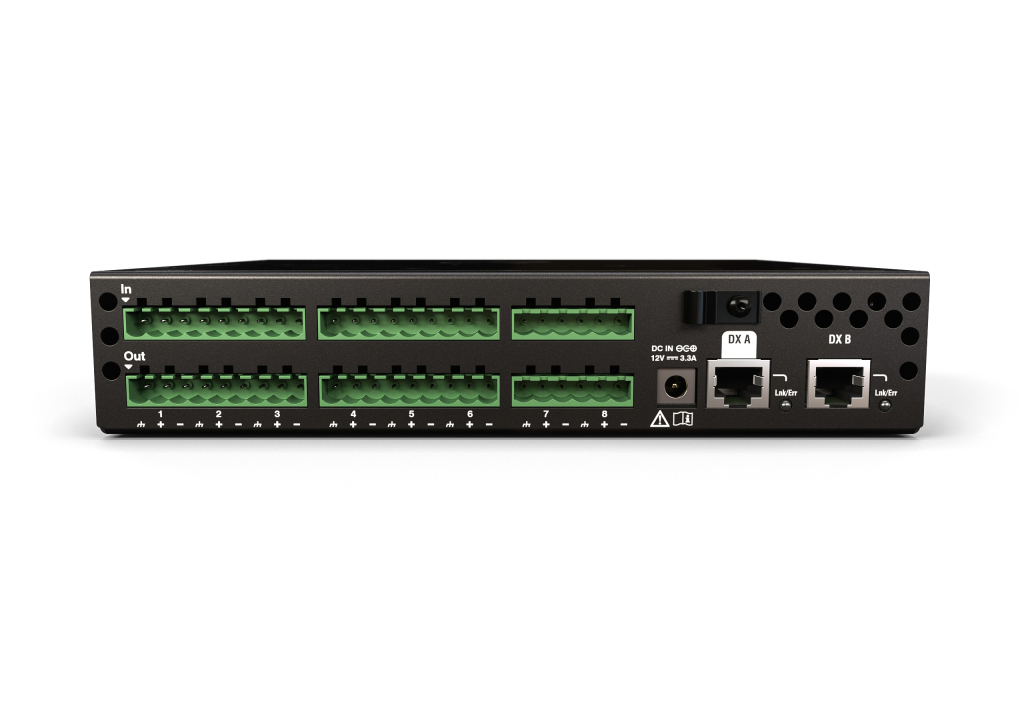

◆ユーロブロック入力×8/ユーロブロック出力×8のI/O拡張ユニット。
◆dLive、AHM-64、Avantis、SQシステムに対応。
◆+60dBのゲインとファンタム電源、20dBパッドを備えたマイク/ライン入力。
◆CAT5eケーブル1本で最長100mまで延長可能。
◆DXポートを2系統搭載し、拡張ユニット単体としてだけでなく、ダウンストリームのDXエキスパンダーをデイジーチェーン接続してさらにI/Oを拡張可能。

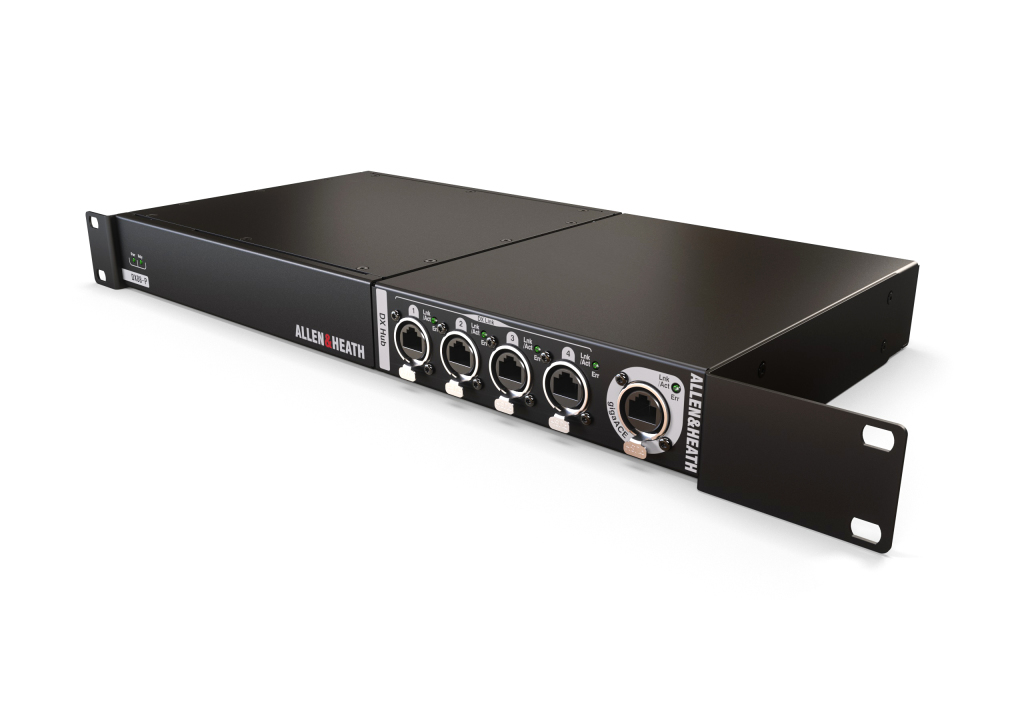

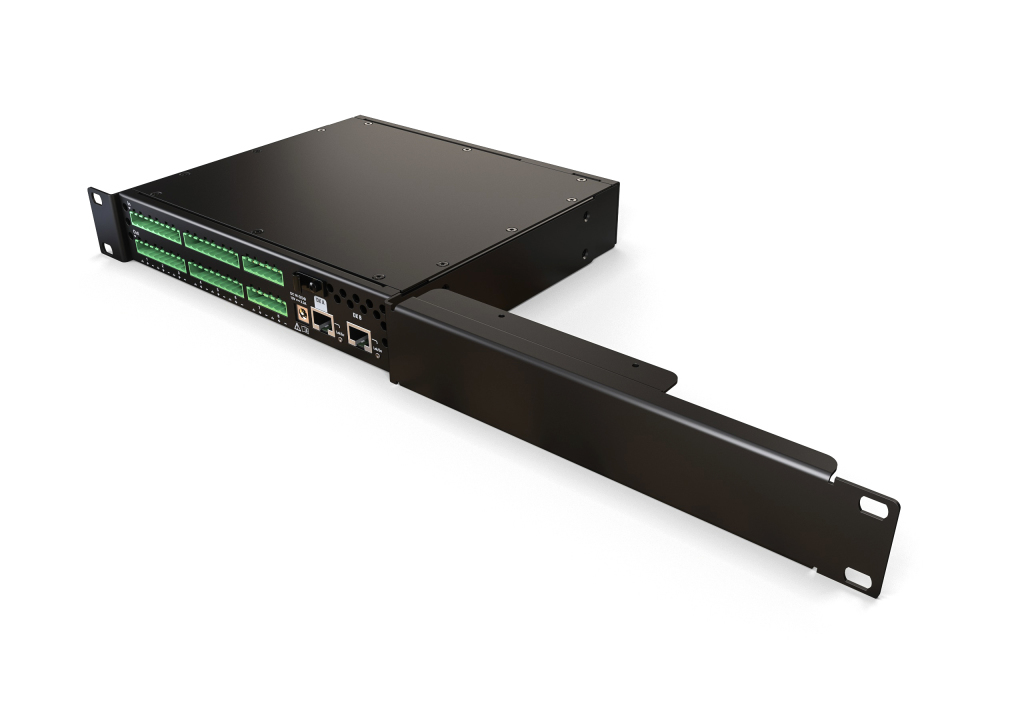

◆オプションのラックマウントキットを使用して2台のDX88P、DX88-PとDX HubまたはGPIOを組み合わせて1Uにラックマウント可能。
◆複雑な設定は必要なく、本体を接続するだけで自動的に認識。システム内でファームウェアが異なる場合もミキサー側から自動でアップロードを実行。


・取扱説明書


2台のDX168をデイジーチェーン接続してSLinkポートに直接接続。DX Hub経由で最大8台のDX88-Pをシステムに追加可能。
  DX88-P
入力 アナログ入力 マイク/ライン入力 8(バランス、ユーロブロック、+48Vファンタム電源)
入力感度 －60~+15dBu
アナログゲイン +5~+60dB、1dBステップ
パッド -20dBアクティブパッド
最大入力レベル +30dBu(PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
出力 アナログ出力 ライン出力 8(バランスXLR）
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート、20Hz～22kHz)
接続端子 DX Link 2
電源 外部電源アダプター(DC12V)
消費電力 最大40W
寸法(W×H×D) 216.5×42.8×195.4mm
質量 約1.5kg
