C1500
C1500  オープンプライス

dLive C classの中でも
機動性に優れたコンパクトモデル

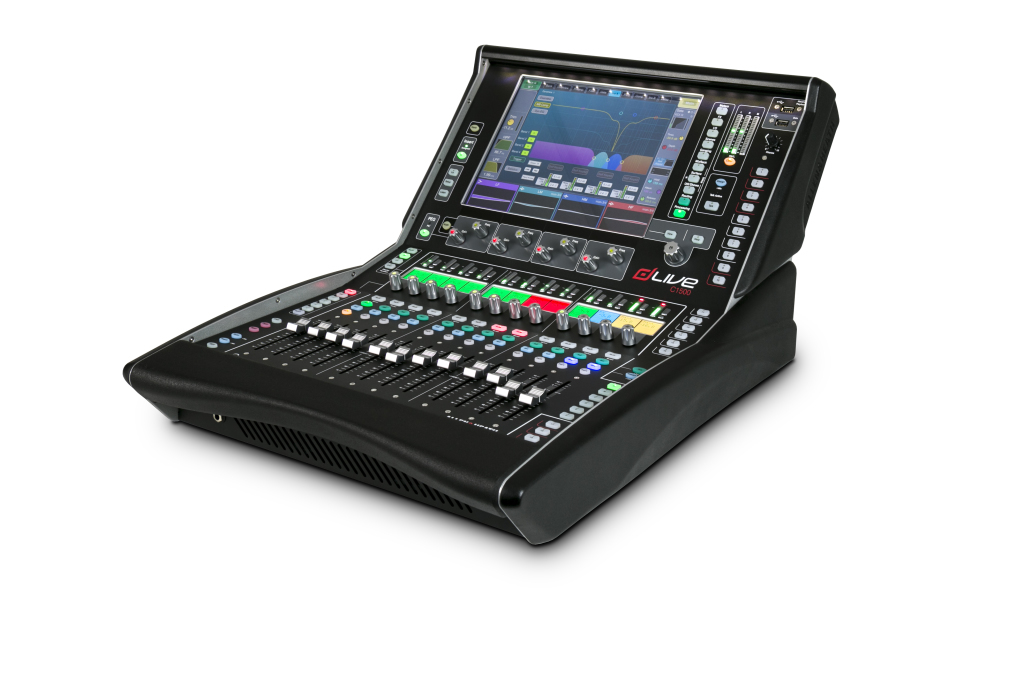

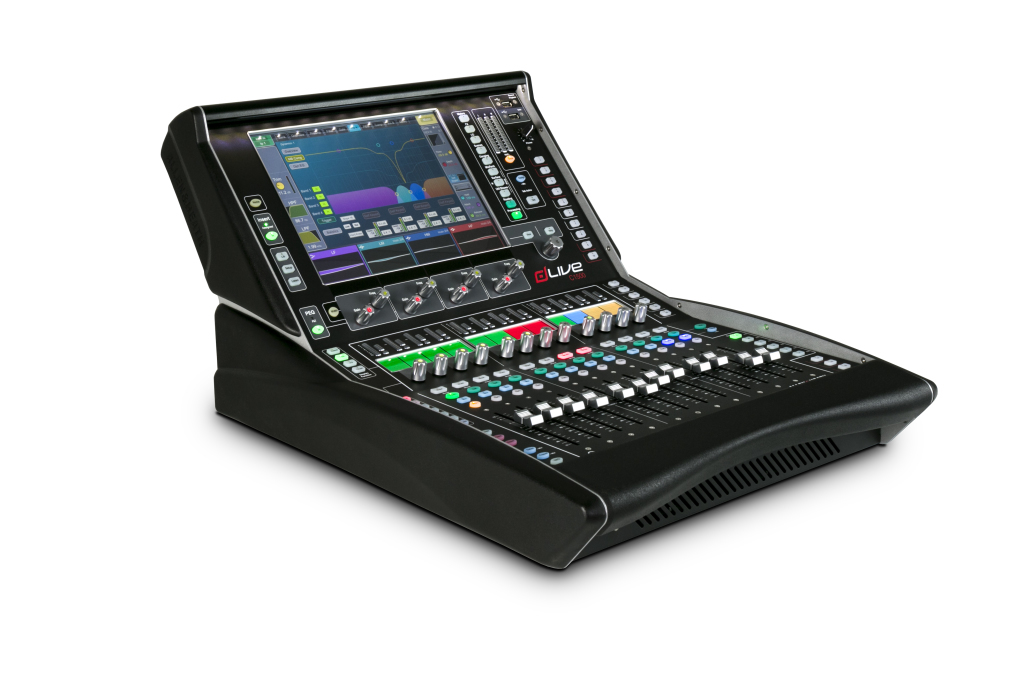

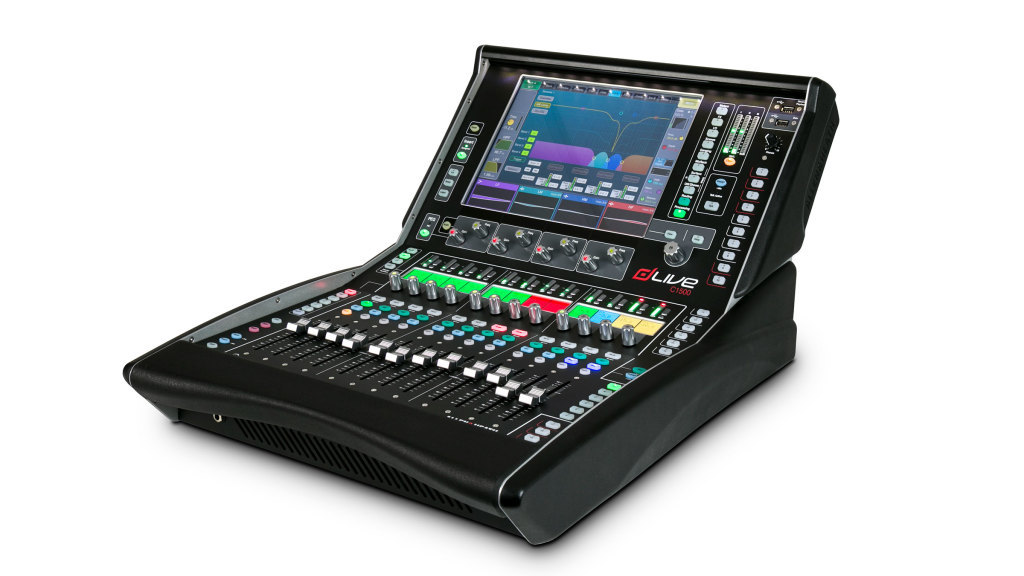

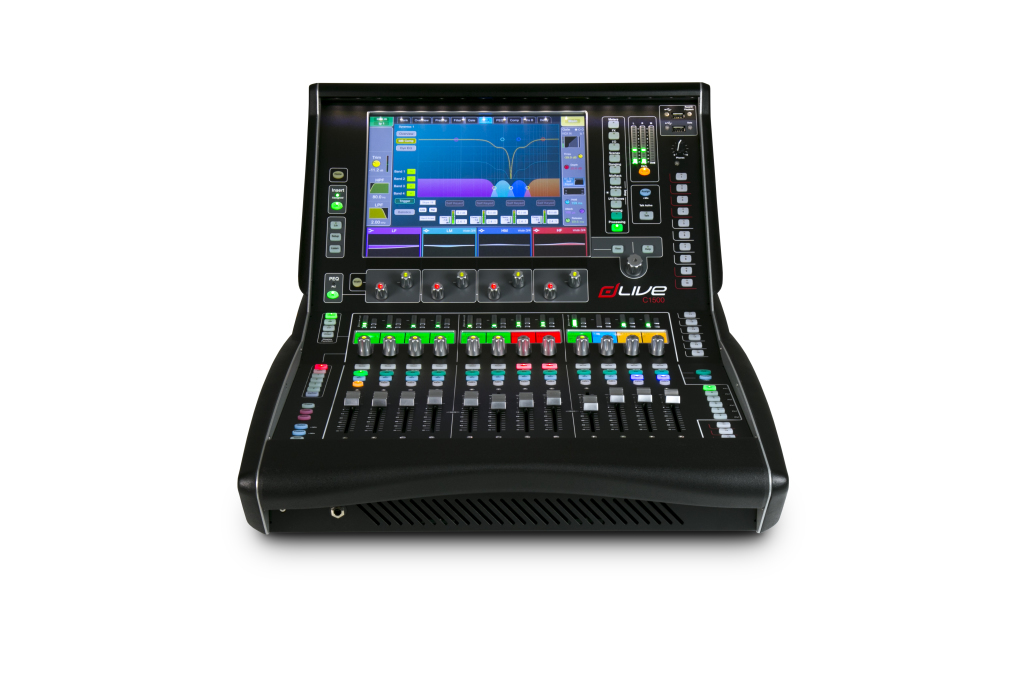

dLive C1500


◼1画面、12フェーダー、19ソフトキー
◼72のアサイナブル・フェーダーストリップ
◼ MixRackの収まるラックの上に収まるサイズで、優れた機能性を発揮
◼ 寸法(W×H×D):485×325×665mm、質量:約18kg

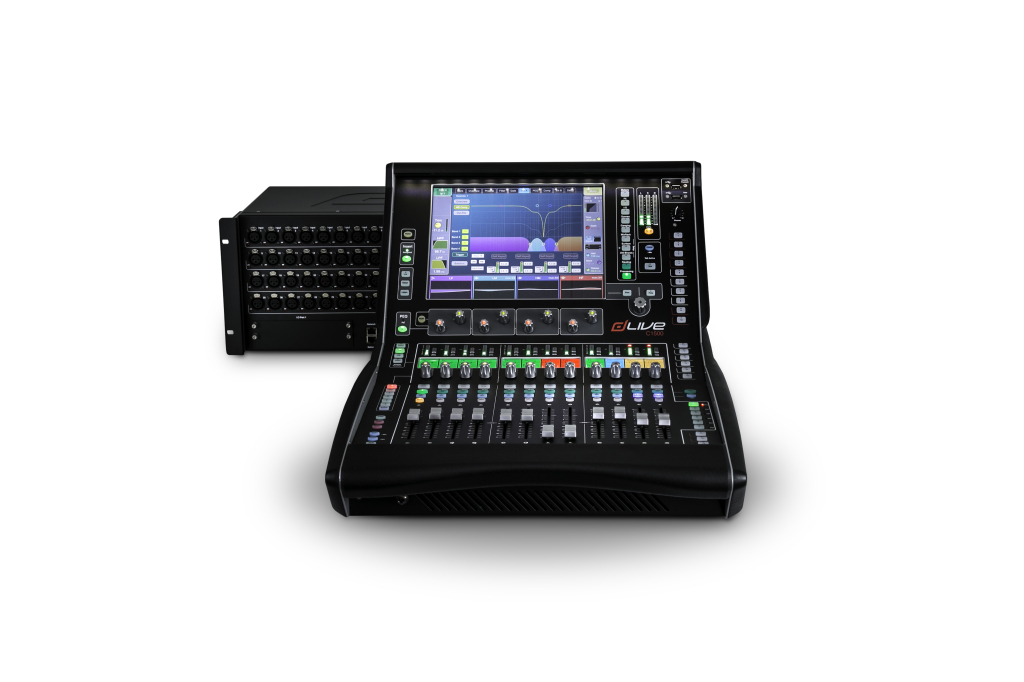

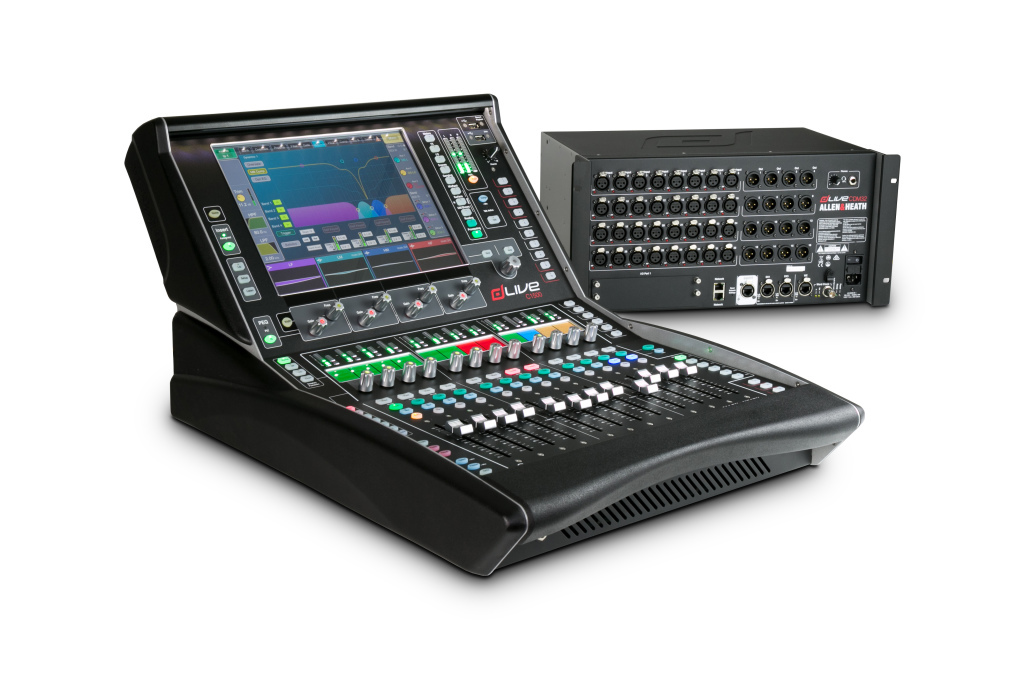

※MixRackに接続して使用





  • 操作性に優れたユーザーインターフェース:Harmony UI
    • 12インチタッチスクリーン
    • ピンチやスワイプ、ドラッグアンドドロップに対応
    • 専用のマルチモードEQ画面
    • シーンやメーター、FXなどを構成可能なウィジットエリア
  • アサイン可能な19個のソフトキー
  • エンジニアのモニター/IEMフェーダーストリップ
  • マルチポイントメーター
  • 日中でも優れた視認性を維持
  • USBステレオレコーディング/プレイバック

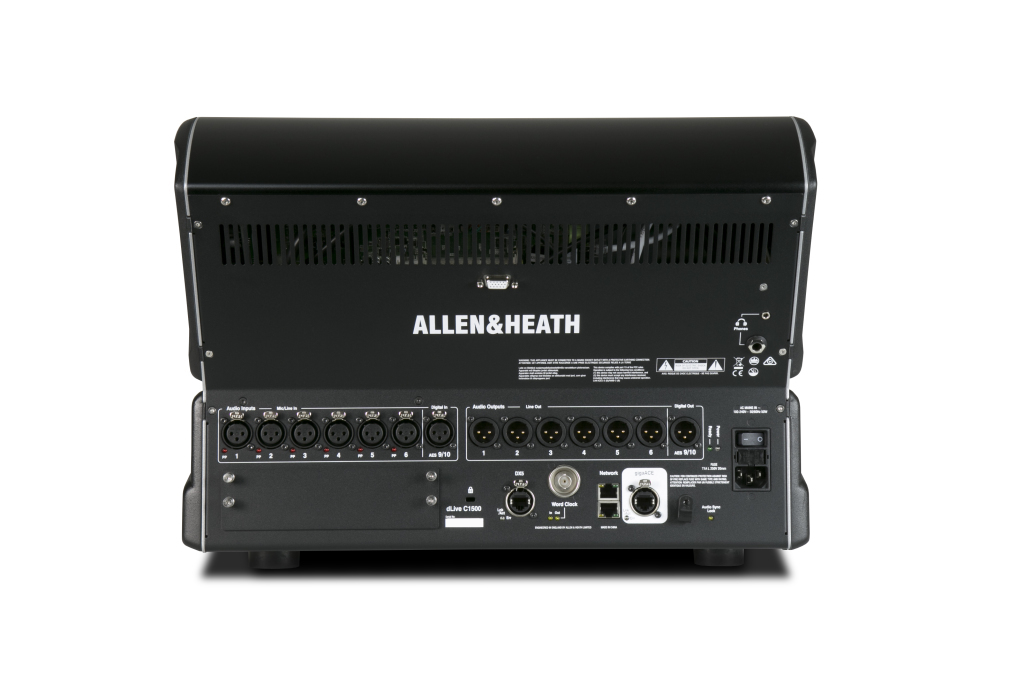

  • マイク/ライン入力(XLR)×6,ライン出力(XLR)×6
  • デジタルステレオAES3入力×1、デジタルステレオAES3出力×1
  • HUB
    • MixRackへのgigaACEギガビットリンク
    • I/O拡張用DXリンク
    • オプションI/O用ポートー128ch 96kHz
    • ネットワークポート×2
    • ワードクロックBNC I/O
    • VGA×1(外部ディスプレイ)
    • PSU×1
dLive System, MixRack/Surfaceの特長はこちらから
  dLive C3500 dLive C2500 dLive C1500 dLive CTi1500
入出力性能 フェーダー数 24 20 12 12
ディスプレイ数 2 1 1 1
入力チャンネル -
バス -
内蔵エフェクター -
ローカルI/O アナログ入力 マイク/ライン入力 6
  (バランス XLR、+48Vファンタム電源)
入力感度 -60 ~ +15dBu
アナログゲイン +5 ~ +60dB、1dB ステップ
パッド -20dB アクティブパッド
最大入力レベル +30dBu (PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB (150Ω ソース)
デジタル入力 AES3 1( バランスXLR、 110 Ω)
サンプリングレート 32k~192kHz(バイパスオプション付き)
アナログ出力 ライン出力 6(バランスXLR)
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート20~20kHz)
-90dBu (ミュート20~40kHz)
デジタル出力 AES3 1( バランスXLR、 110 Ω)
サンプリングレート 96kHz、48kHz、44.1kHz 切り替え可能
接続端子 GigaACE 1
DX Link 1
オプションカードスロット 1
ME接続専用 48kHzポート -
ネットワークポート 2×RJ45
ワードクロックI/O 1×BNC
USB-A 2×USB-A
外部ディスプレイ 1×VCA
ヘッドホン出力 -
システム
XLR入力~XLR出力、20-20kHz、ミニマムゲイン、パッドなし
ダイナミックレンジ 110dB
S/N -92dB
周波数レスポンス 20Hz~30kHz +0/-0.8dB
THD+N(アナログ入力から出力) 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン
ヘッドルーム +18dB
内部動作レベル 0dBu
dBFS アライメント +18dBu = 0dBFS (+22dBu @XLR 出力)
メーターキャリブレーション 0dB メーター= -18dBFS (+4dBu@XLR出力)
メーターピークインジケーション -3dBFS (+19dBu @XL出力)
サンプリングレート 96kHz +/- 20 PPM
AD/DA コンバーター 24-bit Delta-Sigma
レイテンシー 0.7 ms (MixRack XLR入力~ XLR出力、入力~ミックス)
+ 5 サンプル、サーフェス~Mixrack (GigaACE)
+ 8サンプル、 DX32~Mixrack (DX Link)
電源消費電力 1(100V AC, 50/60Hz)
最大110W
寸法(W×H×D) 885×325×665mm 775×325×665mm 485×325×665mm 440×337×644mm
質量 約28kg 約24.5kg 約18kg 約11.5kg
dLive C1500dLive C1500dLive C1500dLive C1500dLive C1500dLive C1500dLive C1500dLive C1500
▼関連動画



▼関連記事
dLiveのファームウエアVer1.9登場!


▼ユーザーレポート記事

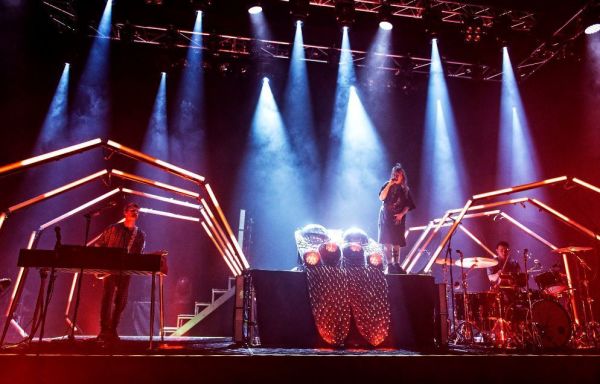

Bilie Eilishワールドツアー にdLive C1500が使われました
