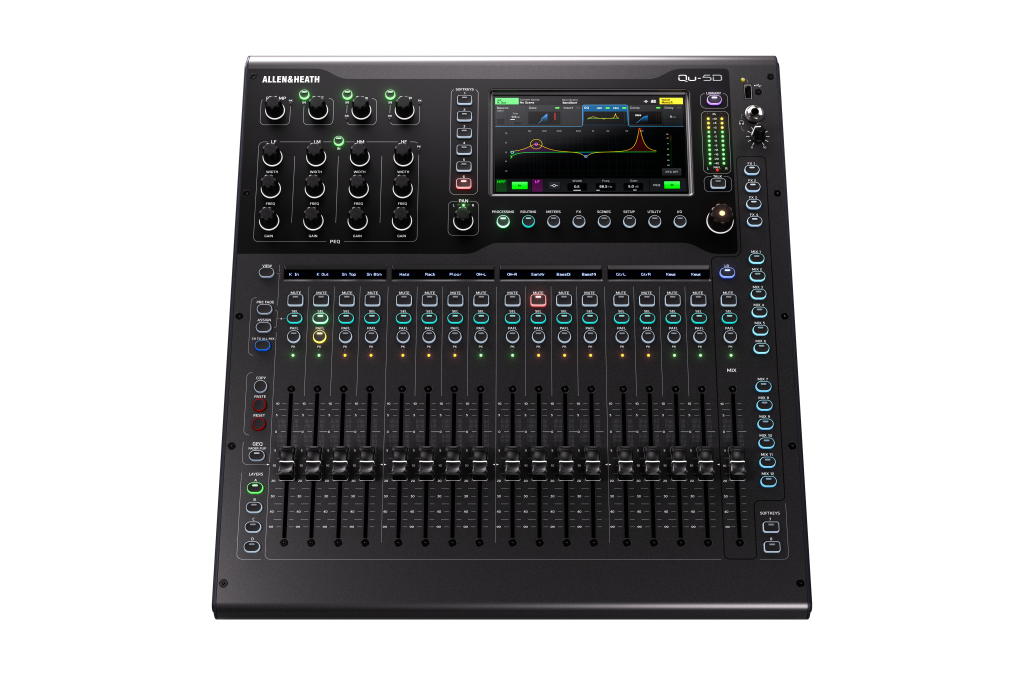

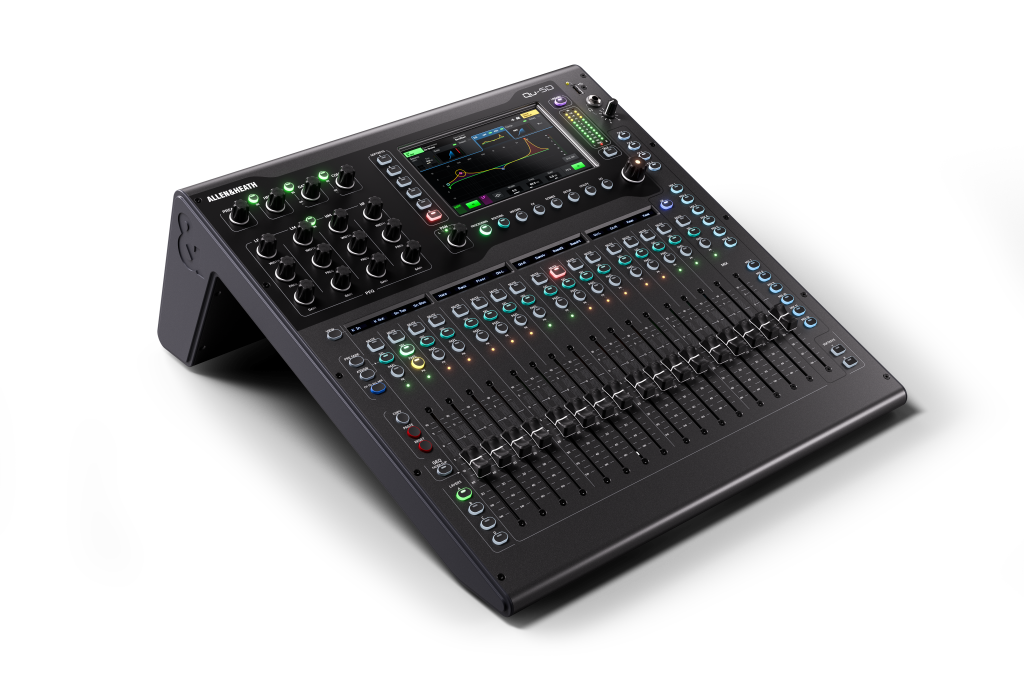

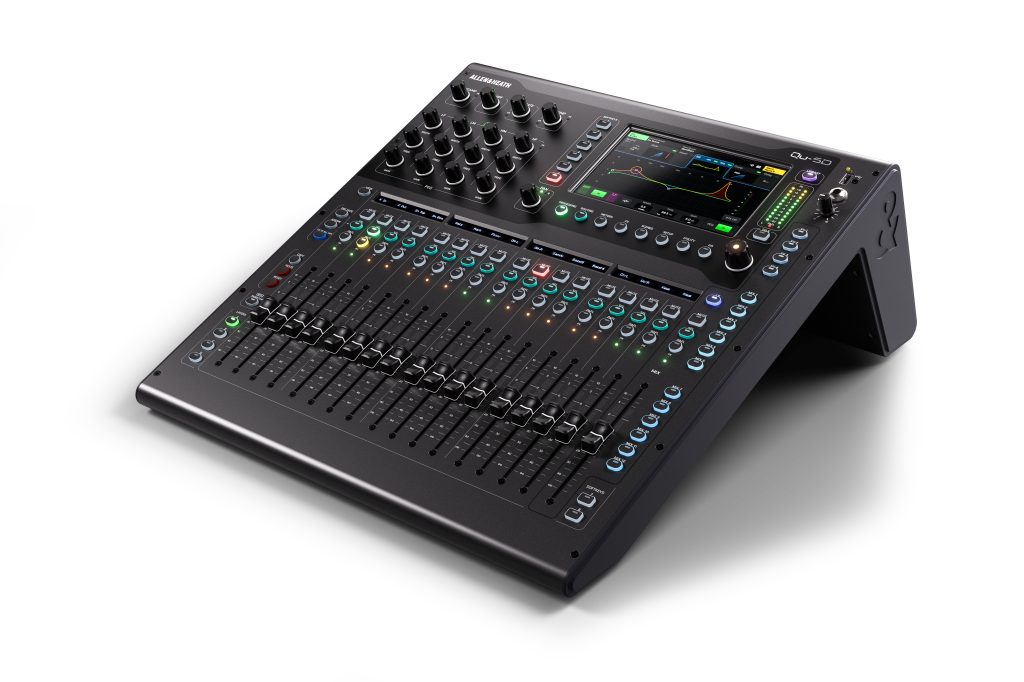

Qu-5　Qu-5D

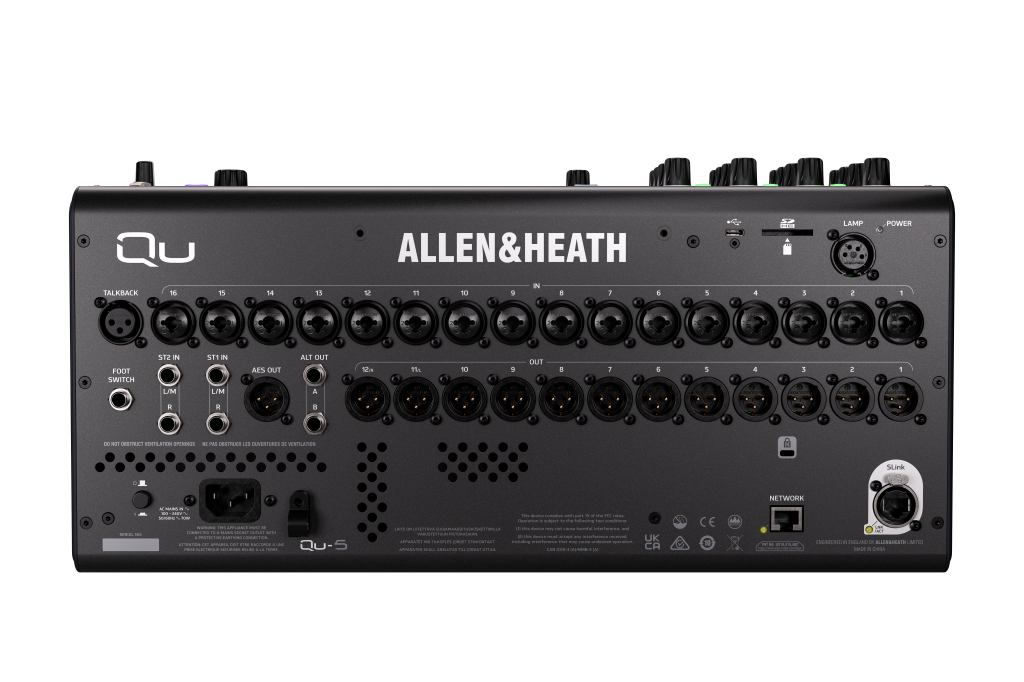

Qu-5　　オープンプライス

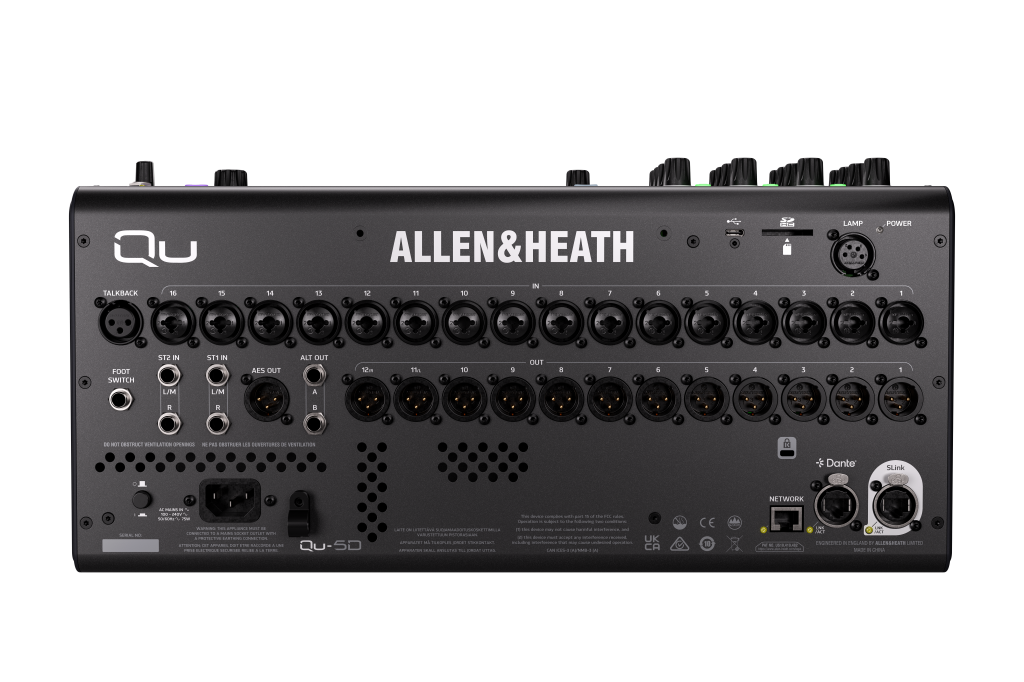

Qu-5D　Dante搭載モデル　　オープンプライス





■入力：16モノラル/ステレオリンク(コンボ)
■プロセッシング入力：32＋2ステレオ＋USB1&2
■アナログ出力：12(XLR)、2(TRS)
■デジタル出力：1(AES/EBU)

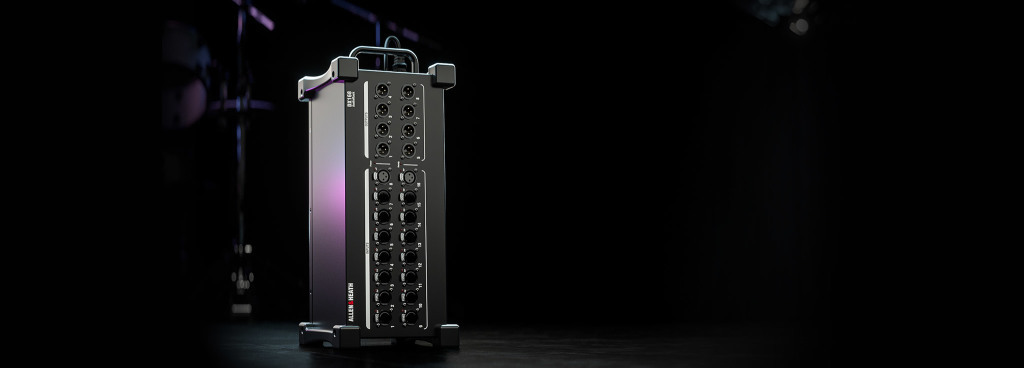

■SLink：Everything I/Oエキスパンダー拡張用
■16フェーダー＋1メインフェーダー
■最大AUX/GROUPS：6＋6ステレオ
■最大マトリクス：4
■FXエンジン：6
■Danteポート：16×16(Qu-5Dのみ)
■96kHz XCVIプロセッシングコア
■USB-C：USBストリーム、USB-A：ステレオレコーディング/プレイバック
■SD：マルチトラックレコーディング/プレイバック
■7インチタッチ液晶スクリーン
■オプションでフラグシップモデルのダイナミクスDEEP Processingに対応




・Quシリーズマニュアル



全てが新しい、新時代のデジタルミキサー

Qu-5/6/7はXCVIコア、I/O機能から、UI、画面とフェーダーまで、全てを再設計しています。Qu-5/6/7は38入力（32モノラル/ リンク可能、3ステレオ）、12ミックス、4マトリクス、6つのFXエンジン（専用ステレオリターン付き）、およびEverything I/Oエキスパンダー接続用のSLinkポートを搭載しています。全モデルに32×32USB-Cオーディオインターフェースを搭載し、DAW録音に対応。SDカードで32チャンネルのマルチトラック録音/ 再生、USB-Aポート経由でシンプルなステレオ録音/ 再生が可能です。
ラインナップは3つのフレームサイズから選択でき、各モデルはDante接続の有無を選択可能。Danteインターフェースは48/96kHzで16×16chに対応しています。



Quシリーズの直感的なワークフローを継承しつつ最新化

直感的なワークフローで評価されてきたQuの操作性を継承しながらも新世代モデルは、4つのカスタムフェーダーレイヤー、より多くのアサインが可能なSoftKeys、柔軟なルーティングオプションを拡張しています。ユーザーインターフェースは、ナビゲーションの速度と使いやすさをポイントに刷新し、重要なミキシング機能は常に指先で操作可能です。



フラグシップモデルのダイナミクスを継承

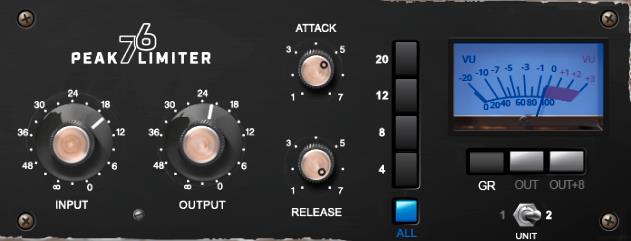

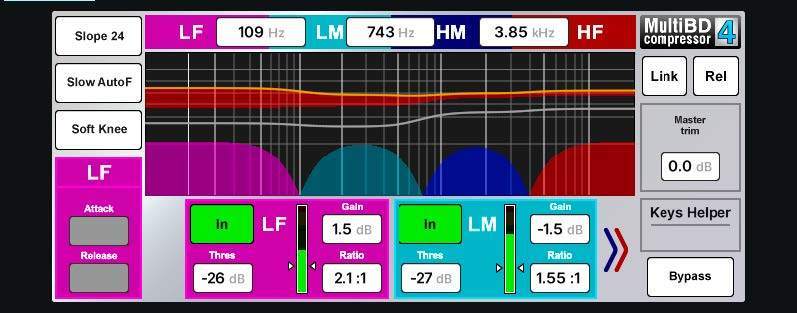

Qu-5/6/7はフラグシップモデルdLiveで定評のあるDEEP Processingにオプションで対応し、伝説的なスタジオコンプレッサーとプリアンプのエミュレーションを運用できます。さらに、CQシリーズで採用されたフィードバックアシスタントとゲインアシスタントを搭載。セットアップのストレスを軽減し、サウンドチェックを迅速化します。





入力
マイク/ライン入力 バランス型コンボXLR/TRSジャック、フルリコール可能なプリアンプ
入力感度 -60～+0dBu
TRS入力 -20dBパッド（固定)
プリアンプゲイン 0dB～+60dB、1dBステップ
最大入力レベル(XLR/ジャック) +16dBuマイク入力/+30dBu TRSパッド入力
入力インピーダンス >1.5kΩマイク/>20kΩ TRS
THD+N、定格ゲイン0dB 0.002% -92dB(20Hz-20kHz、AESダイレクトアウト、@0dBu 1kHz)
THD+N、ミッドゲイン+30dB 0.004% -88dB(20Hz-20kHz、AESダイレクトアウト、@-30dBu 1kHz)
ファンタム電源 +48V(+3V/-2V)
ステレオライン入力 バランス型、2×1/4インチTRSジャック
入力感度標準 +4dBu
トリム ±24dB
最大入力レベル +21dBu
入力インピーダンス ＞6kΩ
出力
XLR出力 バランス型、XLR
出力A/B バランス型1/4インチTRSジャック
ソース フルパッチ可能
出力インピーダンス ＜75Ω
定格出力 +4dBu=0dBメーター表示
最大出力レベル +22dBu
残留出力ノイズ -88dBu（ミュート時、20Hz~20kHz)
AESデジタル出力 バランス型XLR2チャンネル、96kHzサンプリングレート（デフォルトでSRCバイパス時)、
切り替え可能な出力サンプリングレート、44.1/48/88.2/96kHz、2.5Vppバランス終端110Ω
Slink
接続 Neutrik EtherCON (RJ45)
dSnakeモード 40入力、20+40(ME)出力チャンネル、48kHz
DXモード 32入力、32出力チャンネル、96kHz
GigaACE/GX 128入力、128出力チャンネル、96kHz
入力 フルパッチ可能
出力 フルパッチ可能
同期/SRC オーディオクロックソースとして割り当て可能、48kHz<>96kHz SRC
Dante
(Qu-5Dのみ) 16入力、16出力チャンネル、48/96kHz動作
入力 フルパッチ可能
出力 フルパッチ可能
同期/SRC オーディオクロックソースとして割り当て可能、48kHz<>96kHz SRC
USBオーディオ
Qu-Drive USB-AまたはSDカード、録音または再生
ステレオ録音(USB-A) 2チャンネル、WAV、48/96kHz、24bit、フルパッチ可能
ステレオ再生(USB-A) 1/2チャンネル、WAV、44.1/48/96kHz、16/24bit、フルパッチ可能
マルチトラック録音（SDHC) 16チャンネル96kHz、32チャンネル48kHz、24bit、WAV、フルパッチ可能
マルチトラック再生（SDHC) 16チャンネル96kHz、32チャンネル48kHz、24bit、WAV、フルパッチ可能
SDカード SDHC、32GB、UHS-I、Class10（最大チャンネル数、48/96kHz、24bit対応)
USBオーディオストリーミング USB-C接続、USB2.0Core Audio対応、Windows用ASIO/WDM
センド（アップストリーム) 32チャンネル、48/96kHz、24bit
リターン（ダウンストリーム) 32チャンネル、48/96kHz、24bit
寸法、質量
(幅×奥行×高、質量) 440×476×213mm、約10kg
