CTi1500
CTi1500　　オープンプライス

dLive C classのコントロール・サーフェスで
最も高い耐久性とツアーグレードの性能を軽量・コンパクトなボディに搭載

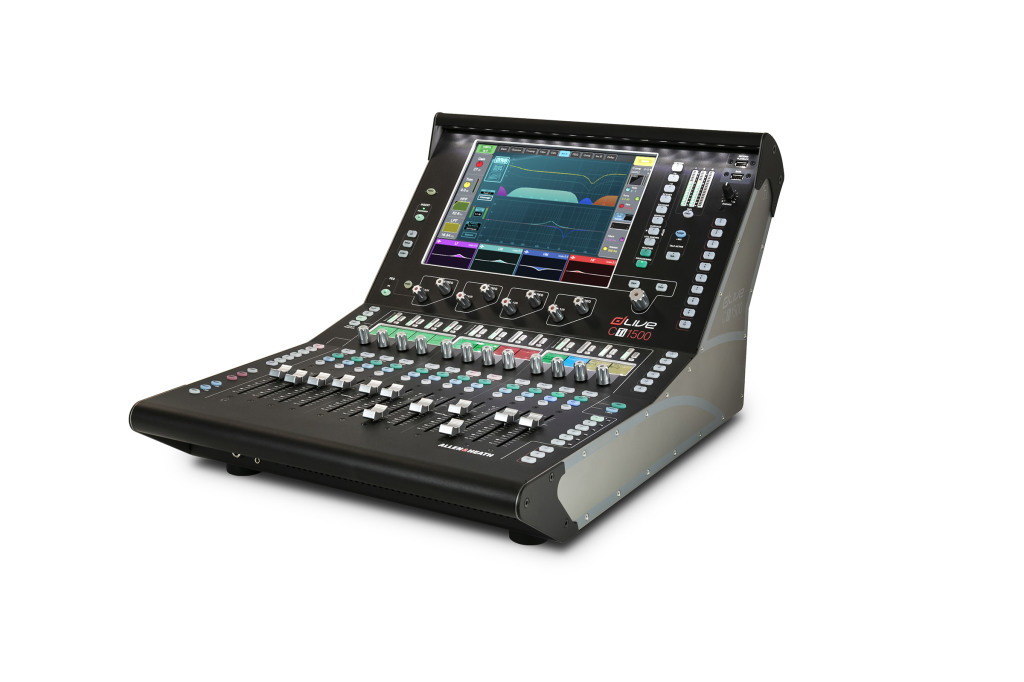

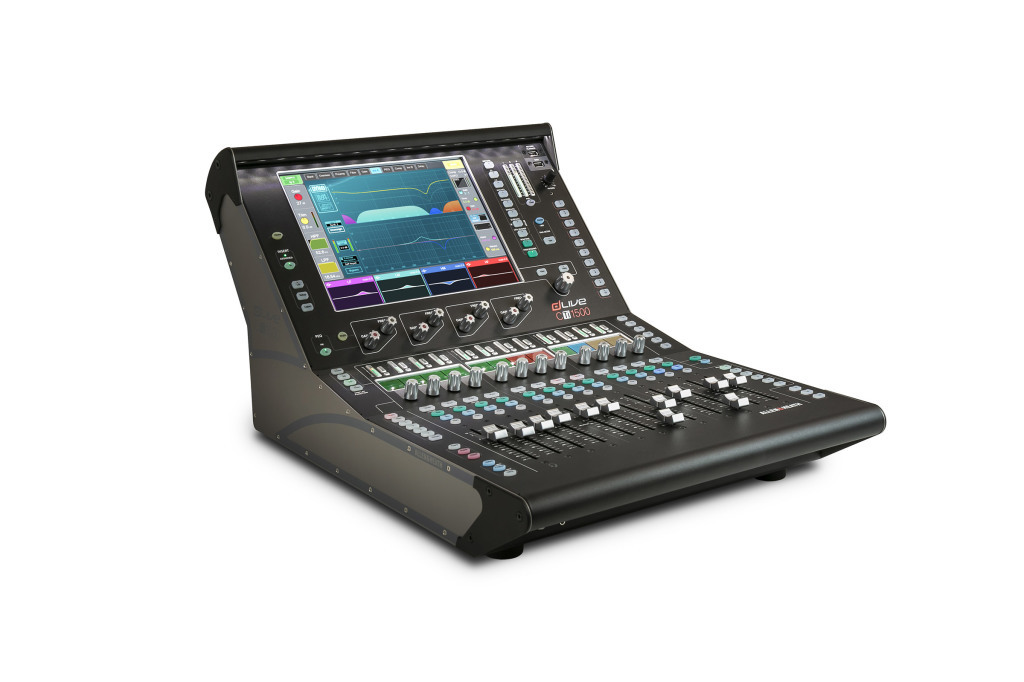

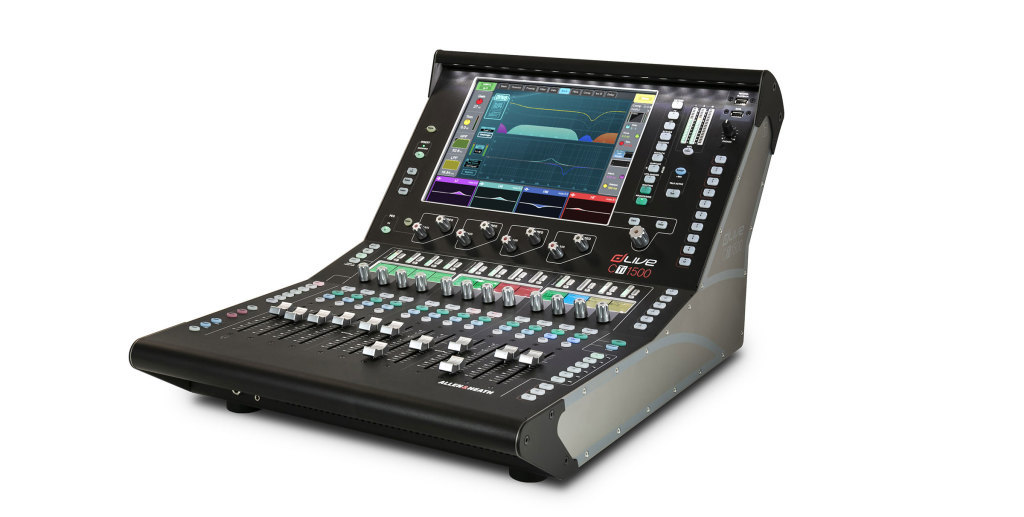

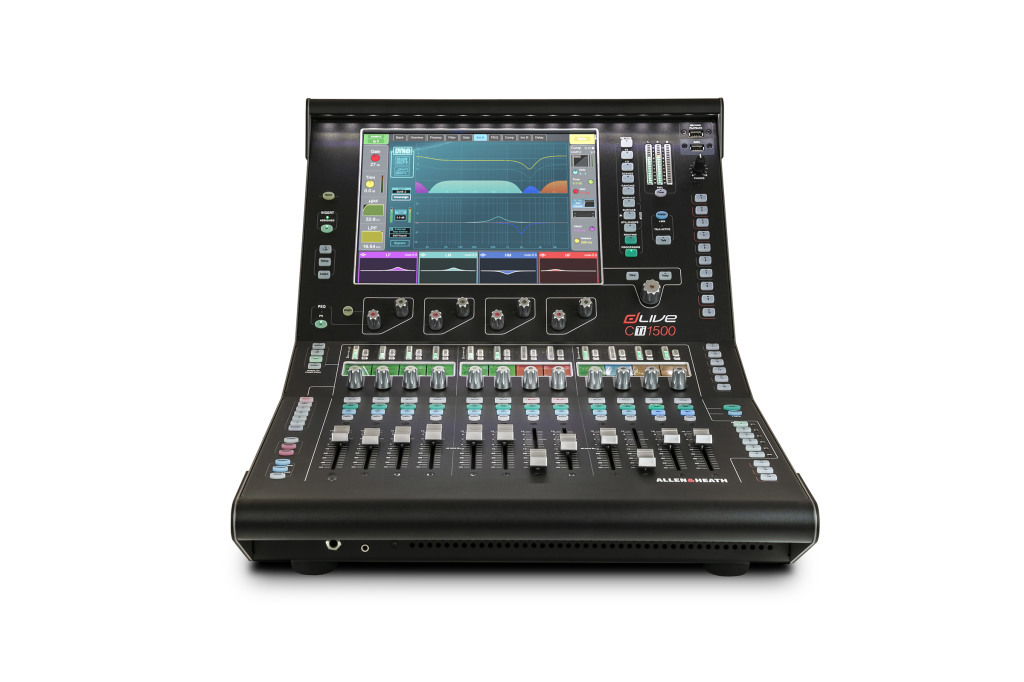

dLive CTi1500


◼1画面、12フェーダー、19ソフトキー
◼本体わずか11.5kg

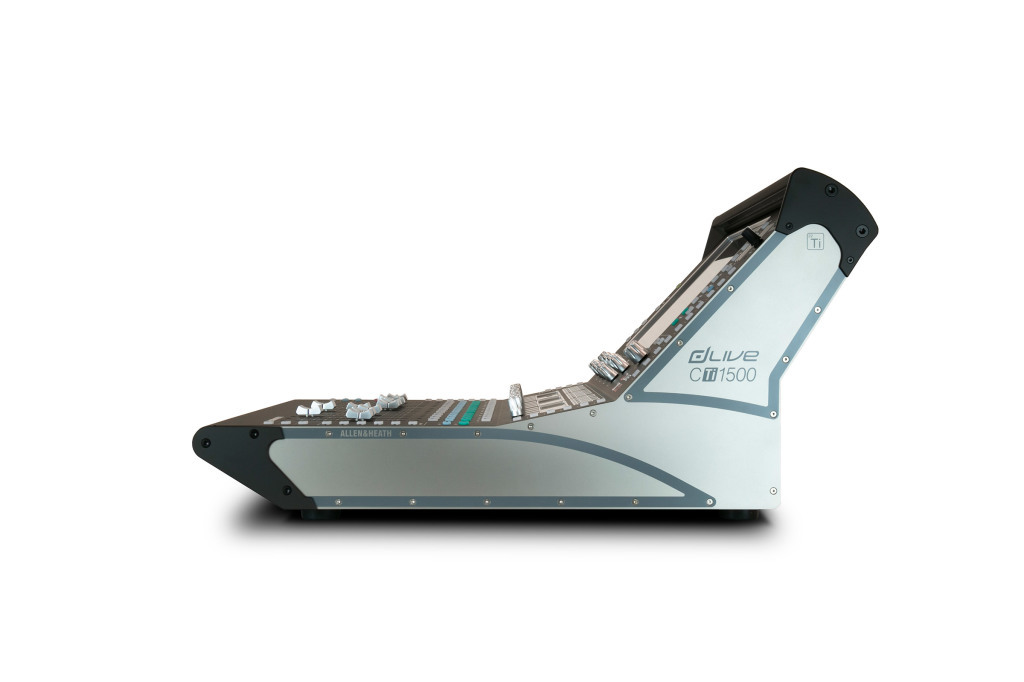

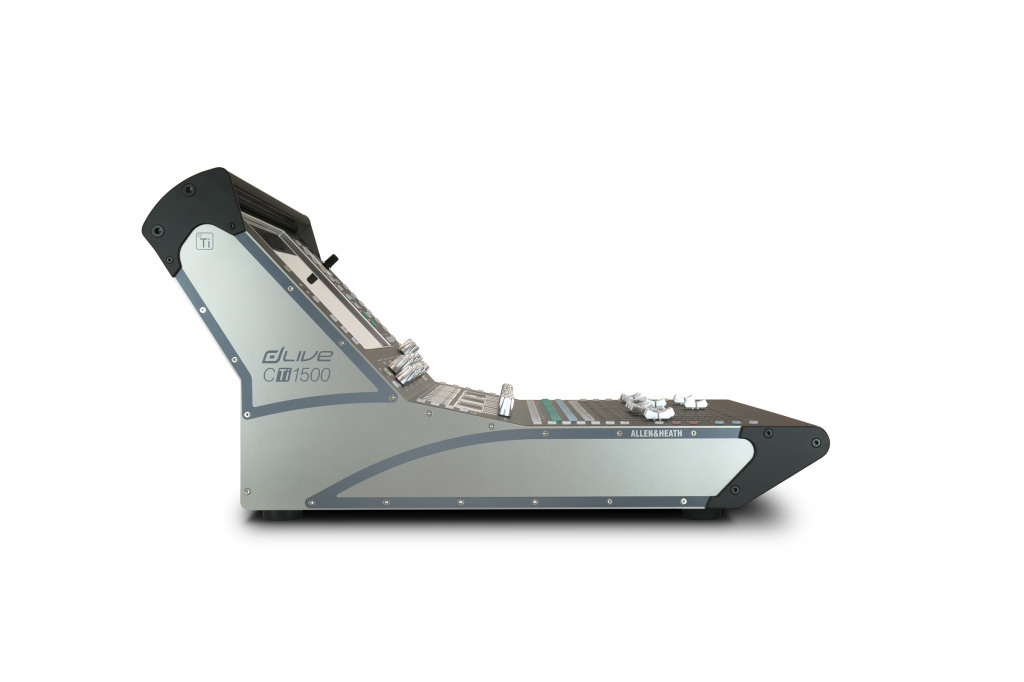

◼ 軽量で耐久性に優れたチタン製のサイドパネルを採用
◼ そのほかの部分も、強度を保ちながら徹底的に軽量化を実現
◼フロントパネルはC1500と同サイズ
◼ アームレストは滑らかなスチールカーブに置き換え
■寸法（W×H×D）：440×337×644mm、質量：約11.5kg
※MixRackに接続して使用




・カタログ
・技術資料
・dLiveファームウェアリファレンスガイド
・仕様書

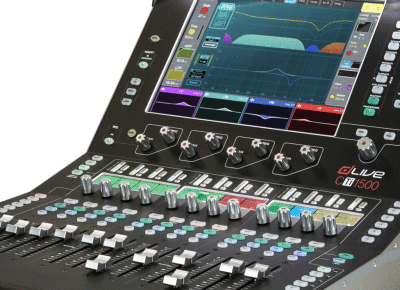

  • 操作性に優れたユーザーインターフェース：Harmony UI
    • 12インチタッチスクリーン
    • ピンチやスワイプ、ドラッグアンドドロップに対応
    • 専用のマルチモードEQ画面
    • シーンやメーター、FXなどを構成可能なウィジットエリア
  • アサイン可能な19個のソフトキー
  • エンジニアのモニター／IEMフェーダーストリップ
  • マルチポイントメーター
  • 日中でも優れた視認性を維持
  • USBステレオレコーディング／プレイバック

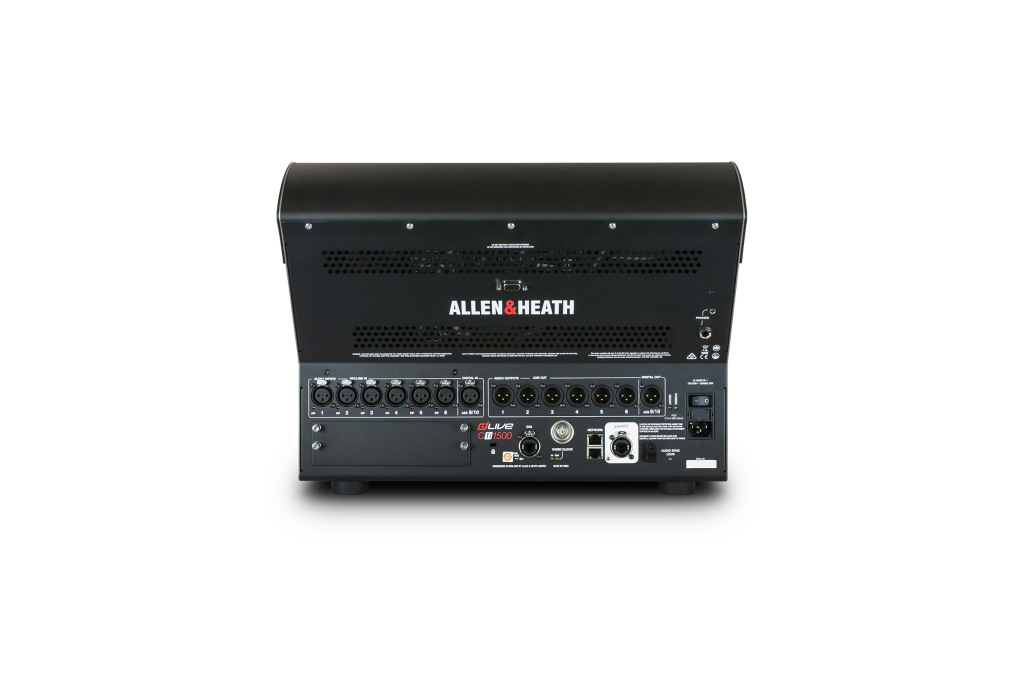

  • マイク／ライン入力（XLR）×6，ライン出力（XLR）×6
  • デジタルステレオAES3入力×1、デジタルステレオAES3出力×1
  • HUB
    • MixRackへのgigaACEギガビットリンク
    • I/O拡張用DXリンク
    • オプションI/O用ポートー128ch 96kHz
    • ネットワークポート×2
    • ワードクロックBNC I/O
    • VGA×1（外部ディスプレイ）
    • PSU×1
dLive System, MixRack/Surfaceの特長はこちらから
  ｄLive C3500 ｄLive C2500 ｄLive C1500 dLive CTi1500
入出力性能 フェーダー数 24 20 12 12
ディスプレイ数 2 1 1 1
入力チャンネル -
バス -
内蔵エフェクター -
ローカルI/O アナログ入力 マイク/ライン入力 6
  (バランス XLR、+48Vファンタム電源）
入力感度 -60 ～ +15dBu
アナログゲイン +5 ～ +60dB、1dB ステップ
パッド -20dB アクティブパッド
最大入力レベル +30dBu (PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB （150Ω ソース)
デジタル入力 AES3 1( バランスXLR、 110 Ω）
サンプリングレート 32k～192kHz(バイパスオプション付き)
アナログ出力 ライン出力 6(バランスXLR)
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート20～20kHz)
-90dBu (ミュート20～40kHz)
デジタル出力 AES3 1( バランスXLR、 110 Ω）
サンプリングレート 96kHz、48kHz、44.1kHz 切り替え可能
接続端子 GigaACE 1
DX Link 1
オプションカードスロット 1
ME接続専用 48kHzポート -
ネットワークポート 2×RJ45
ワードクロックI/O 1×BNC
USB-A 2×USB-A
外部ディスプレイ 1×VCA
ヘッドホン出力 -
システム
XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし		 ダイナミックレンジ 110dB
S/N -92dB
周波数レスポンス 20Hz～30kHz +0/-0.8dB
THD+N(アナログ入力から出力) 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン
ヘッドルーム +18dB
内部動作レベル 0dBu
dBFS アライメント +18dBu = 0dBFS (+22dBu ＠XLR 出力)
メーターキャリブレーション 0dB メーター= -18dBFS (+4dBu＠XLR出力)
メーターピークインジケーション -3dBFS (+19dBu ＠XL出力)
サンプリングレート 96kHz +/- 20 PPM
AD/DA コンバーター 24-bit Delta-Sigma
レイテンシー 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス)
+ 5 サンプル、サーフェス～Mixrack (GigaACE)
+ 8サンプル、 DX32～Mixrack (DX Link)
電源消費電力 1(100V AC, 50/60Hz）
最大110W
寸法(W×H×D) 885×325×665mm 775×325×665mm 485×325×665mm 440×337×644mm
質量 約28kg 約24.5kg 約18kg 約11.5kg
