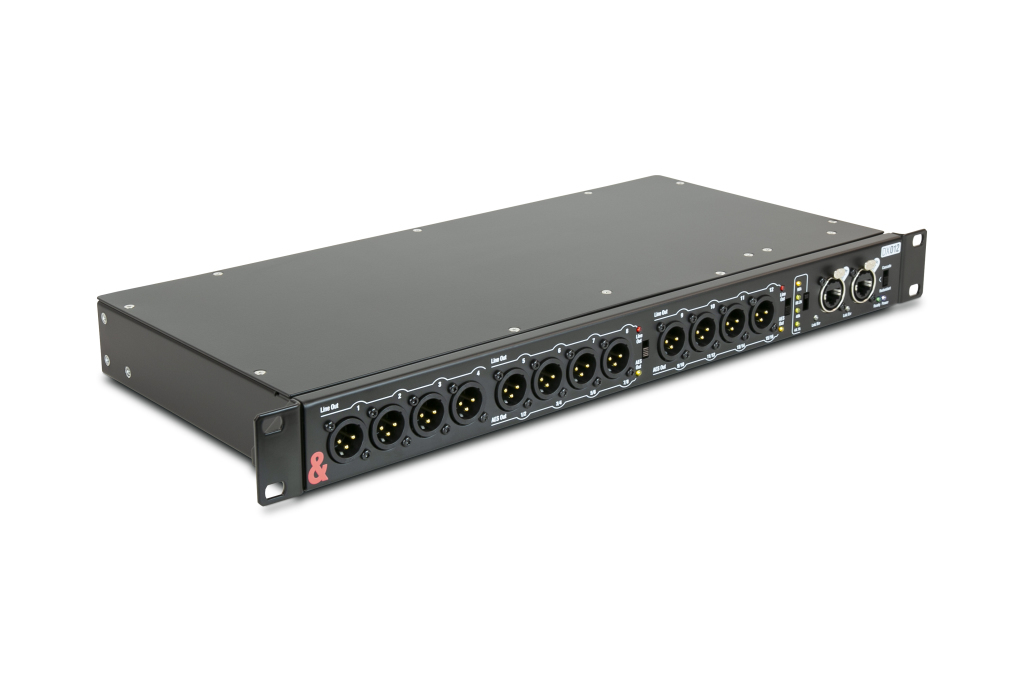

DX012
DX012　　オープンプライス

固定型I/O拡張ユニット

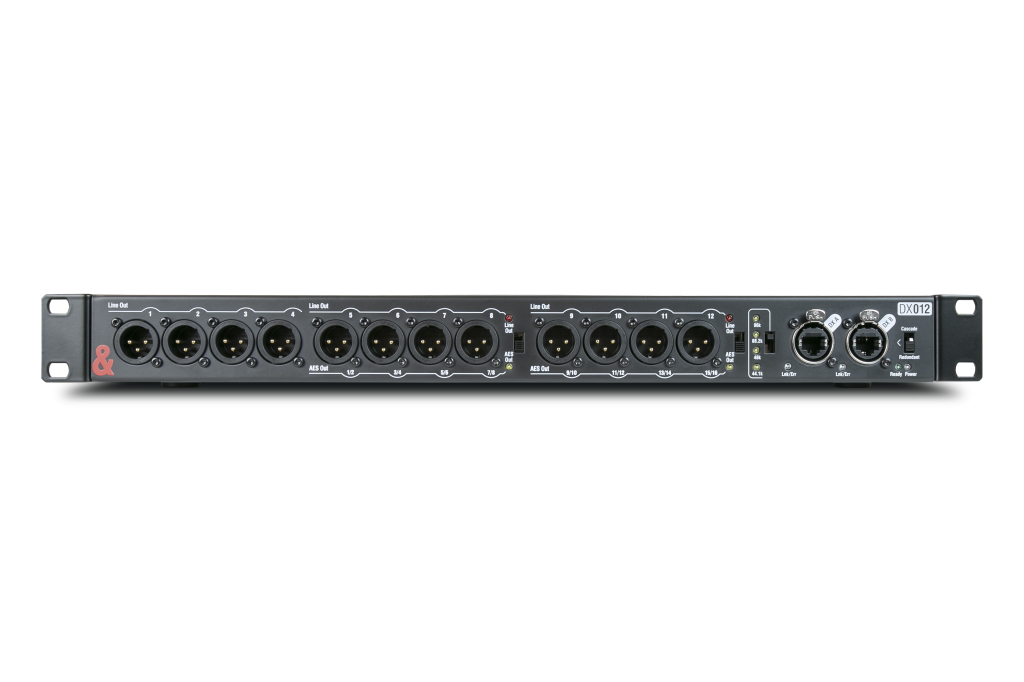

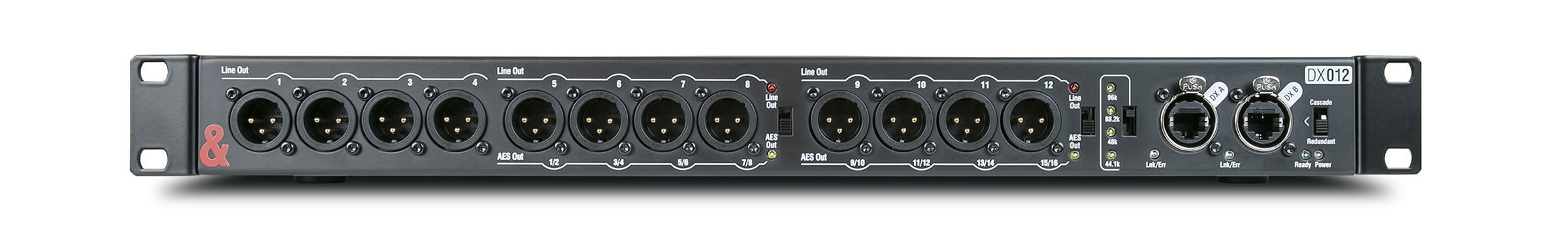

◆XLR出力（アナログ/AES）×12
◆ポータブルDXエキスパンダー
◆Avantis、SQ、dLiveミキシングシステムおよびAHM-64オーディオマトリクス・プロセッサーに対応
◆コンパクトな1Uサイズ
◆アナログ出力とAESデジタル出力
◆12系統のXLR出力は以下の構成が可能
　ライン出力×12
　ライン出力×8＋ステレオAES出力×4
　ライン出力×4＋ステレオAES出力×8
◆CAT5e/CAT6ケーブル一本でdLiveコントロール・サーフェス/ミックスラック、AHM-64マトリクスプロセッサー、Avantisミキサー、SQミキサーに接続。
◆EtherConポート経由でDX拡張ユニットに接続。もうひとつのEtherConポートは、対応するハードウェアとのリダンダント接続もしくはI/O拡張ユニットとデイジーチェーン接続。

  • 12出力(切替：12ライン、8ライン+4AES/EBU、4ライン+8AES/EBU)
  • AES出力周波数切替(96/88.2/48/44.1kHz)
  • 各DXポートに2台のDX拡張I/Oをデイジーチェーン接続可能なカスケードモード
  • リダンダントDX接続
  • 複数のDX012をシステムに追加可能
    • SQシステム：最大16台
    • Avantisシステム：最大16台
    • dLive S Classシステム：最大46台
    • dLive C Classシステム：最大22台
    • AHM-64システム：最大8台
  • ラックマウント可能
  • プラグアンドプレイ
  • CAT5e以上のカテゴリでSTP(FTP規格)のLANケーブルで100m延長可能
  • RJ45×2（DXポート A / B）
　　 DX012
出力 アナログ出力 ライン出力 最大12(バランスXLR)
出力インピーダンス <60Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -95dBu (22Hz～22kHz)
デジタル出力　 AES3 最大8(バランスXLR、110Ω)
サンプリングレート 96kHz、88.2kHz、48kHz、44.1kHz　切り替え可能
接続端子 DX Link 2

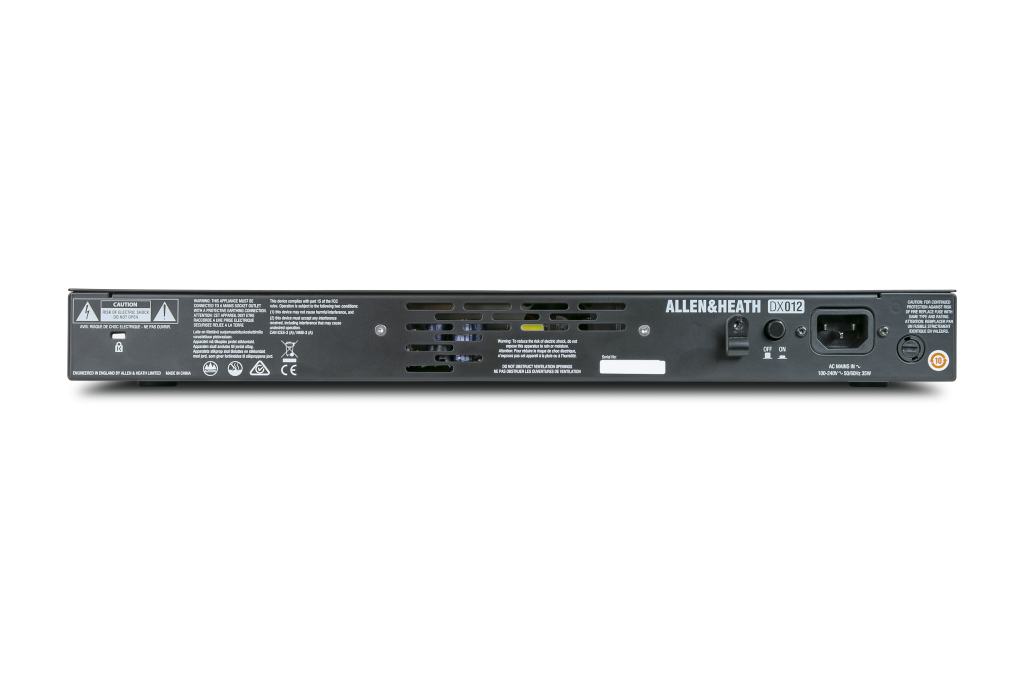

電源　 1（100V AC、50/60Hz)
消費電力　 最大35W
寸法(W×H×D)　 482.6×48.2×214.7mm、2U（脚含むH:229.5mm)
質量　 約2.95kg

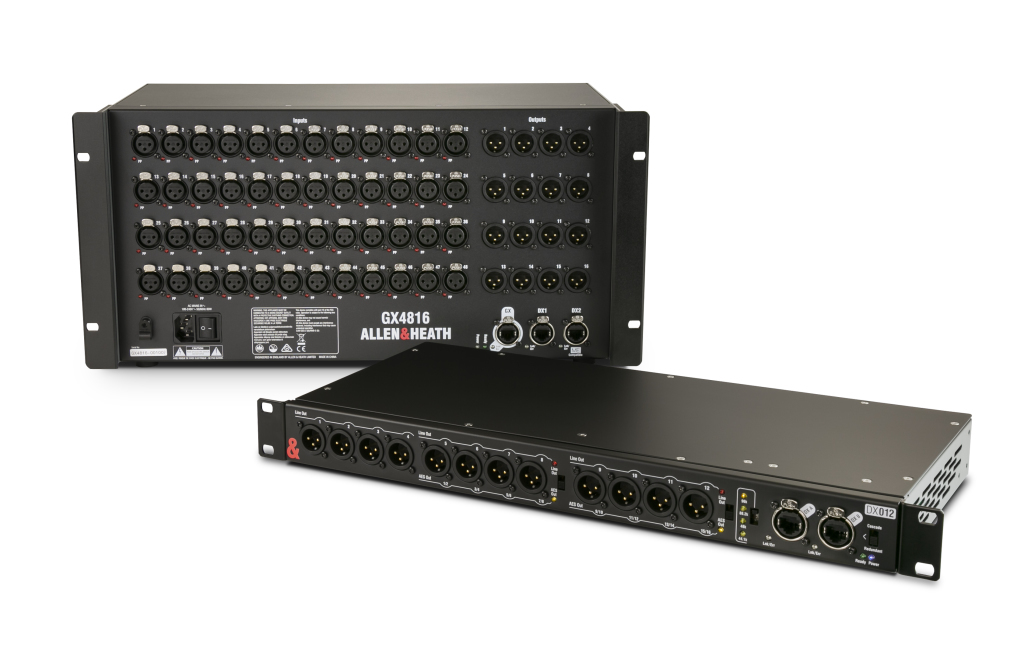

DX012DX012DX012DX012DX012DX012 - GX4816
