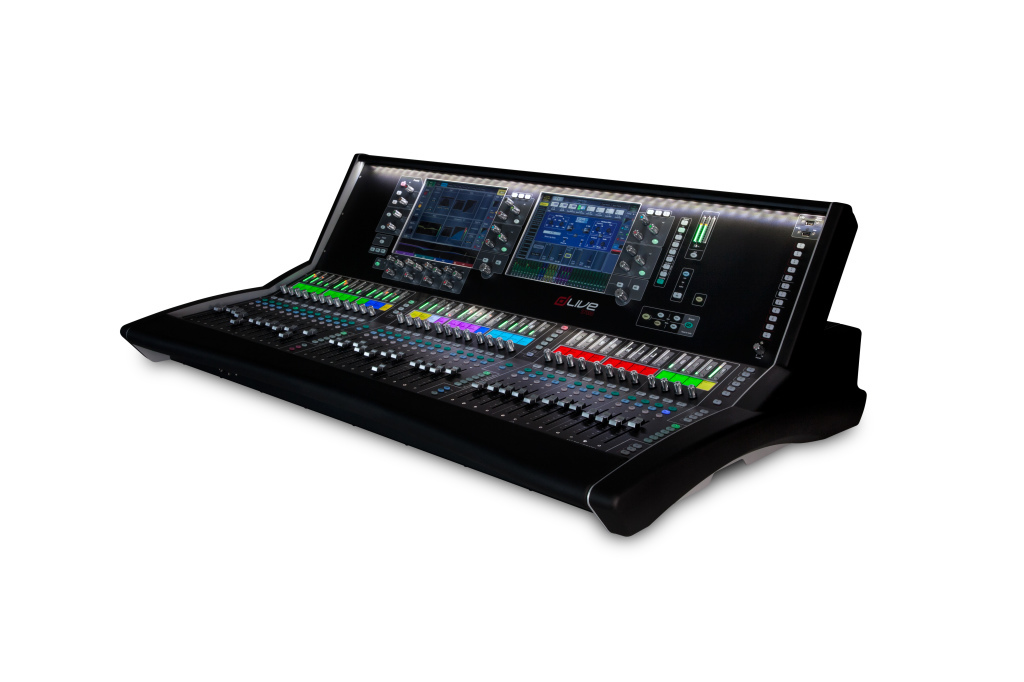

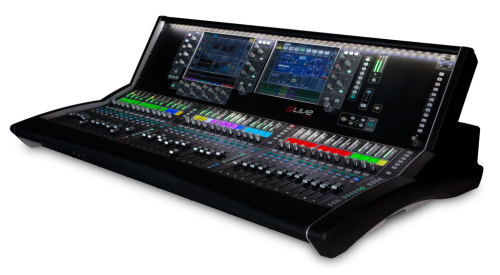

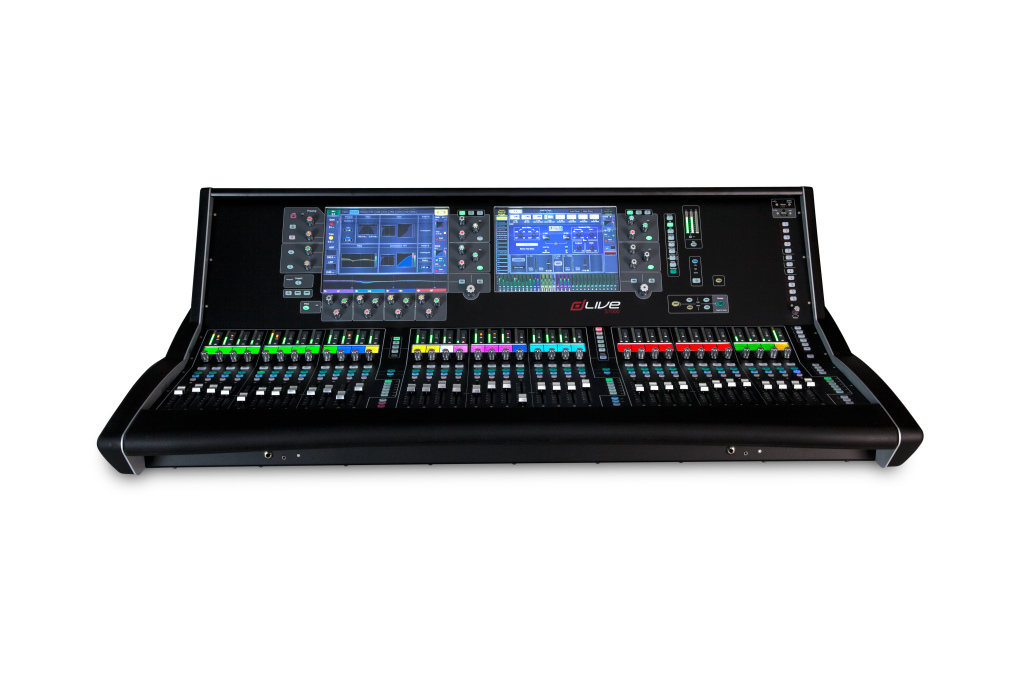

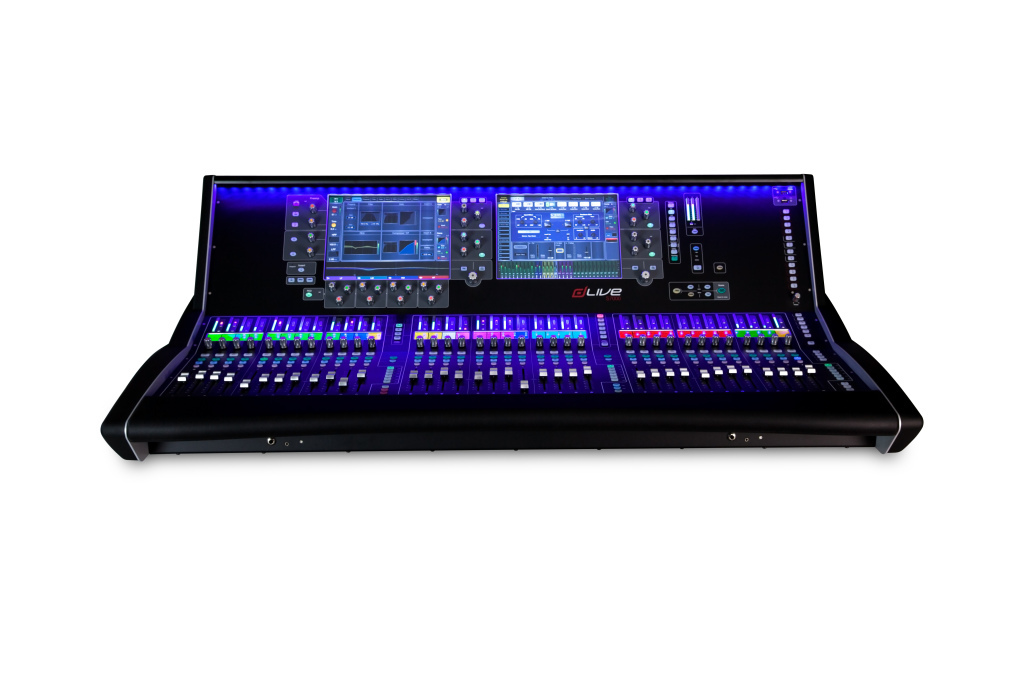

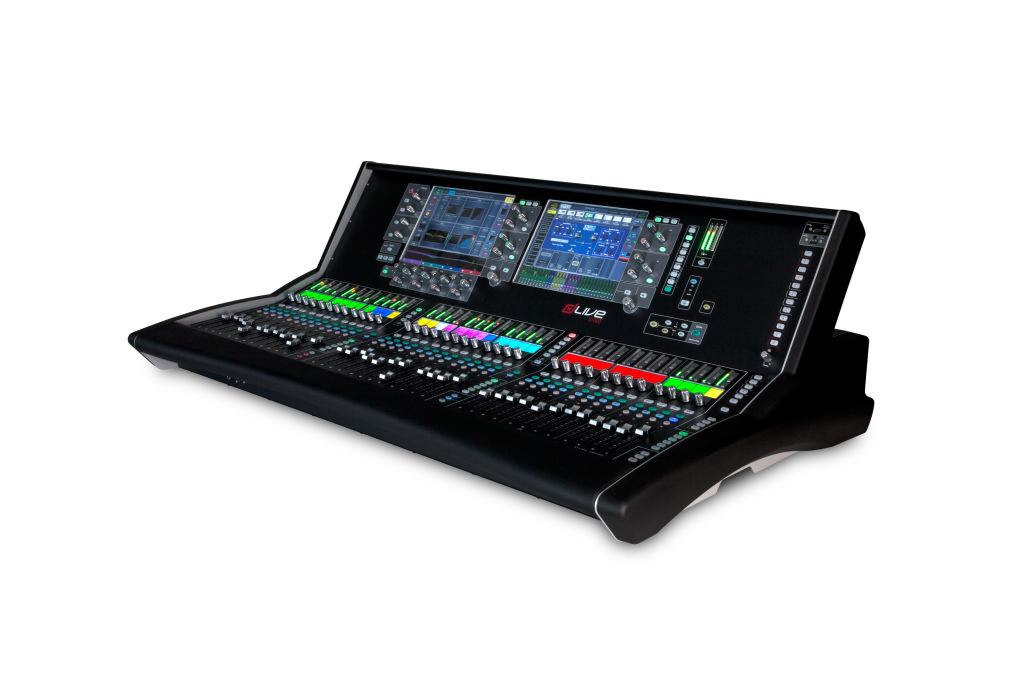

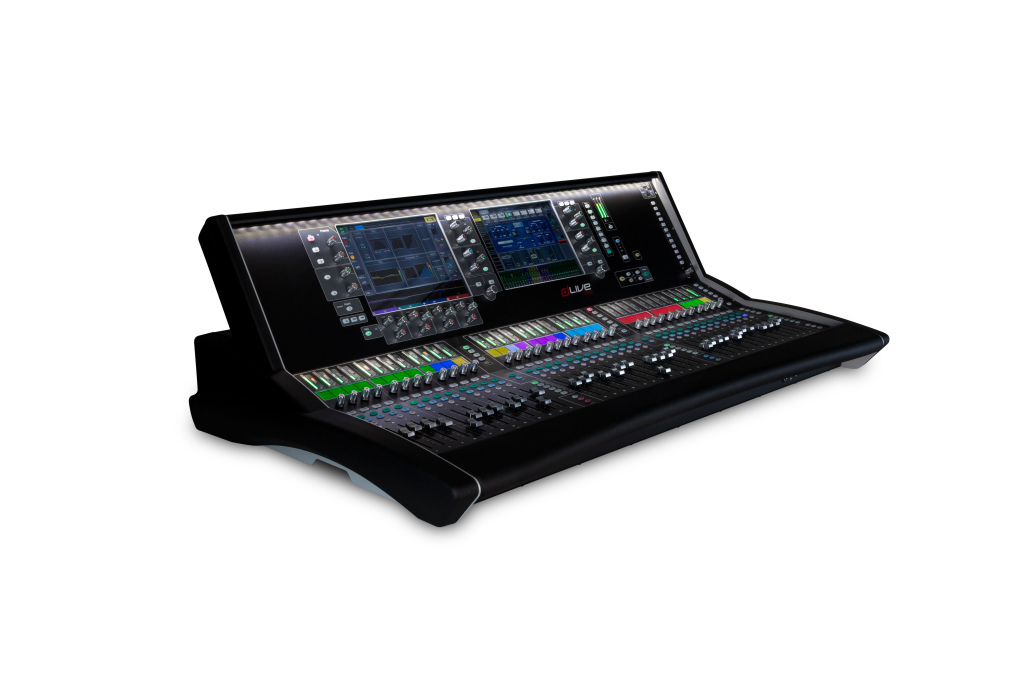

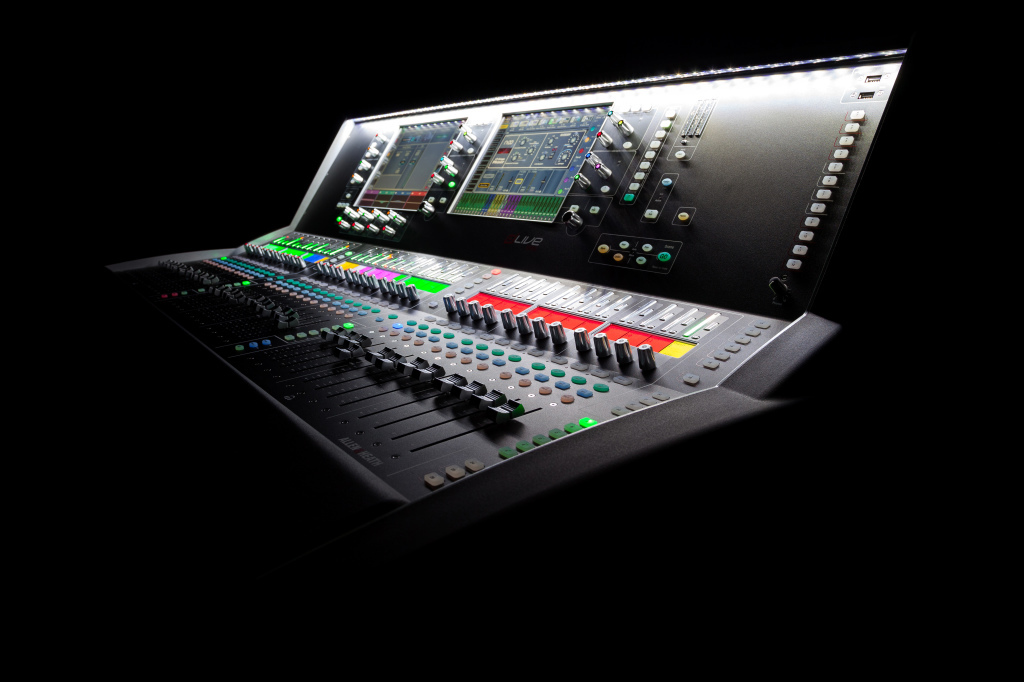

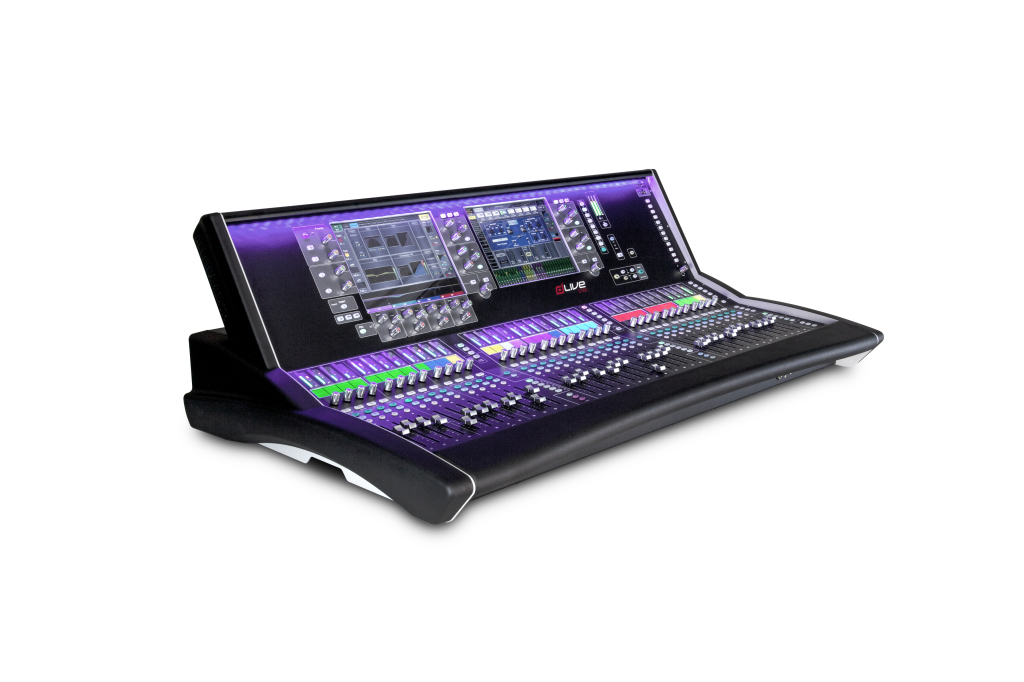

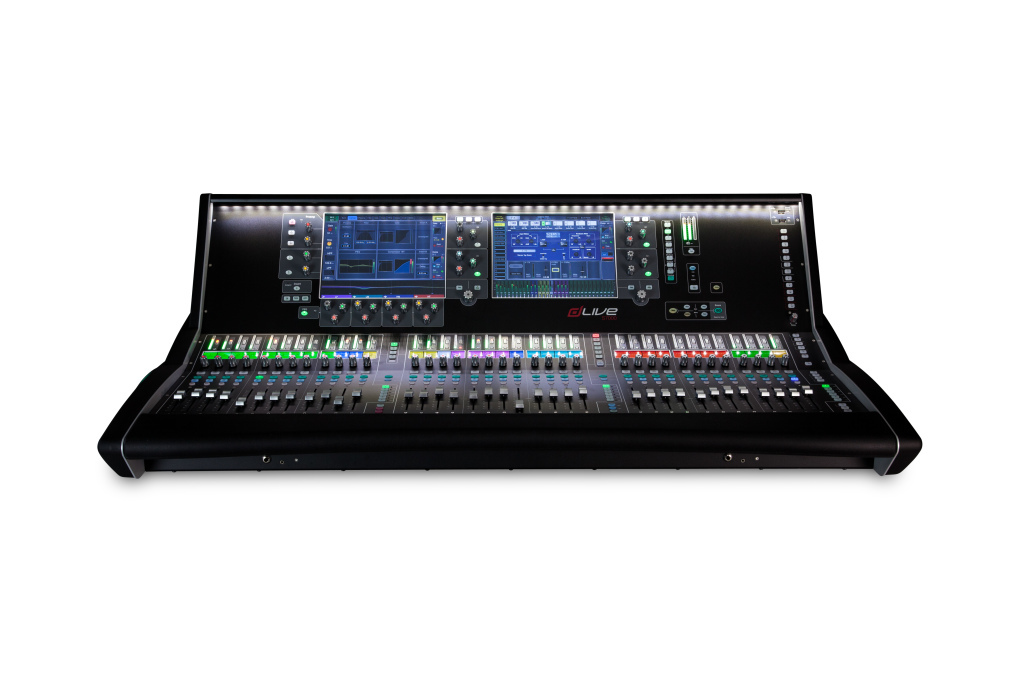

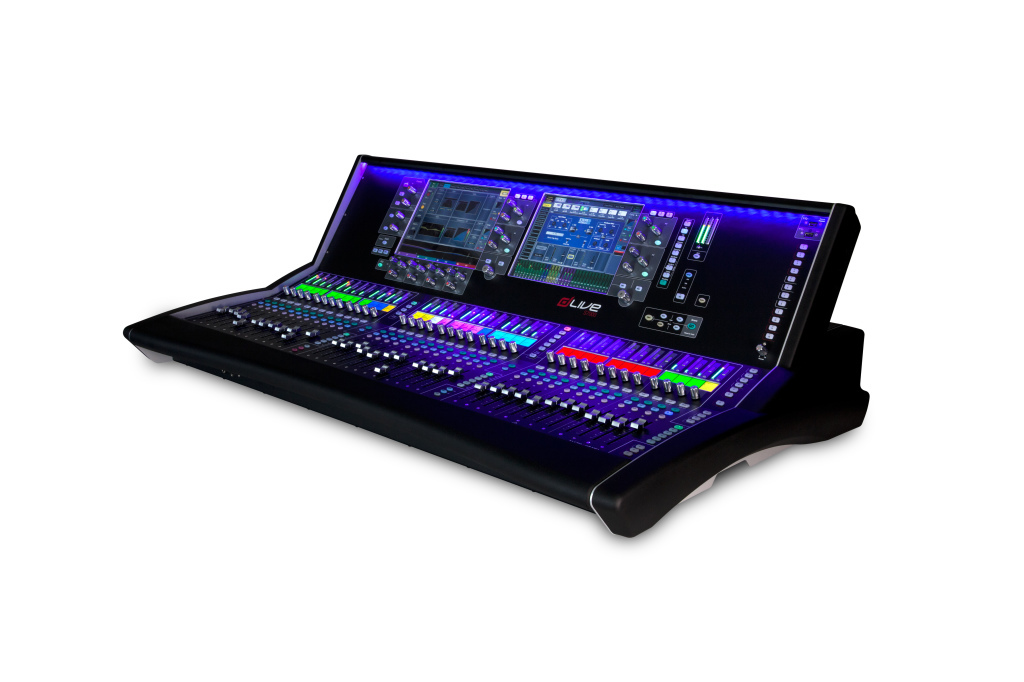

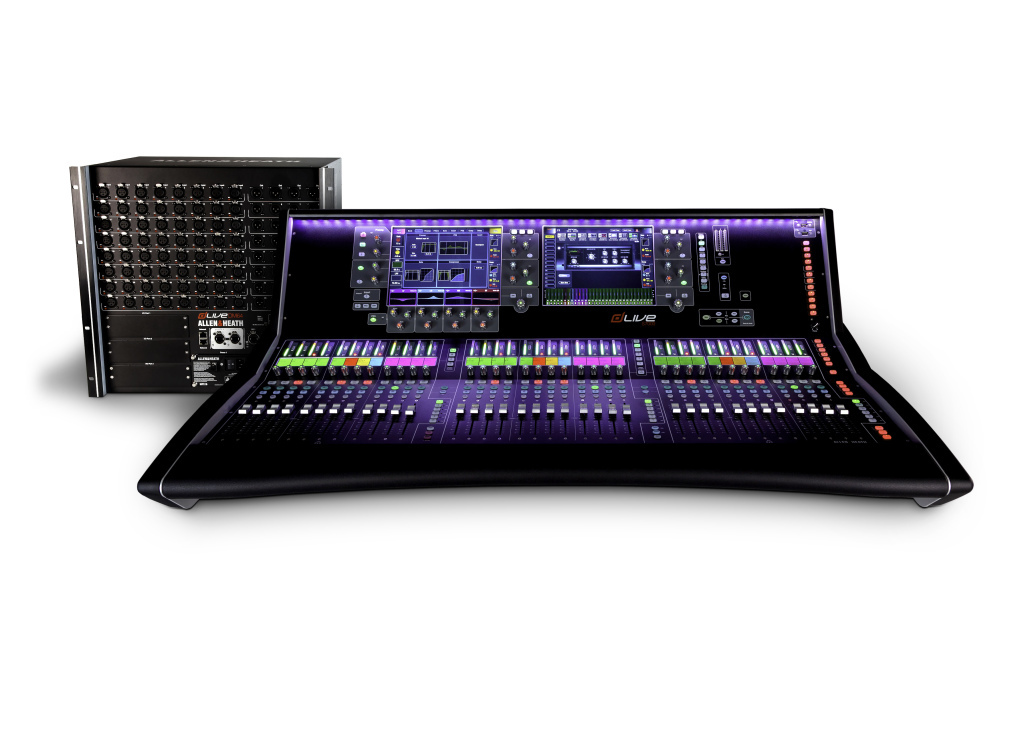

S7000
S7000 オープンプライス
dLive Sクラス最大のコントロール・サーフェス

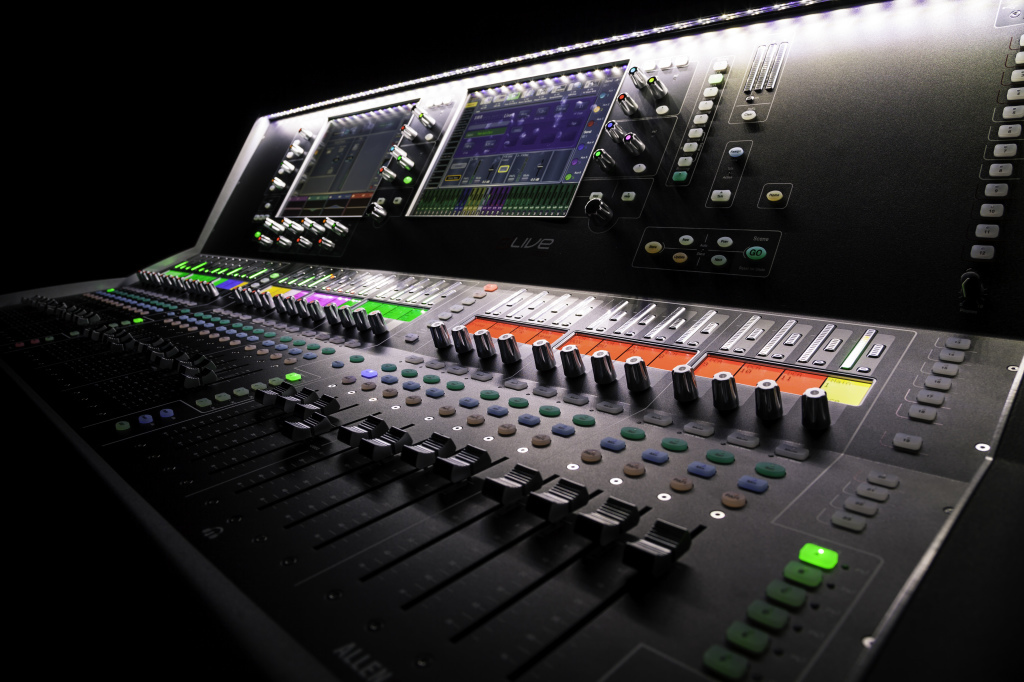

36本のフェーダーによる快適なコントロールを実現
視認性と操作性を両立
■2画面、36フェーダー、26ソフトキー
■216のアサイナブル・フェーダーストリップ
■寸法（W×H×D）：1325×413×728mm、質量：約41kg

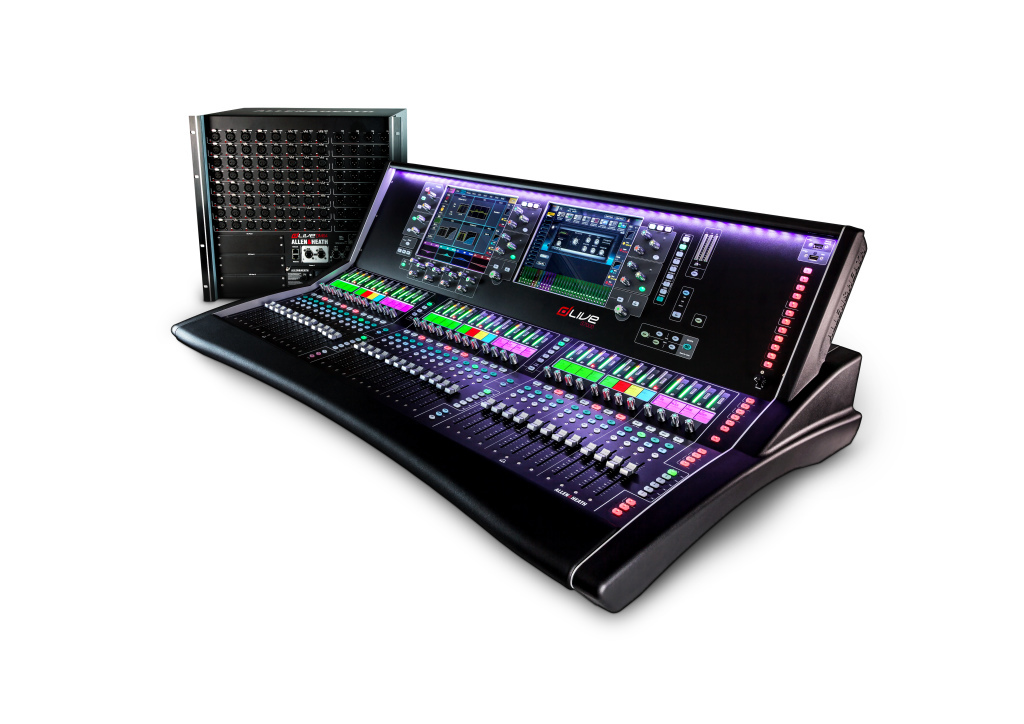

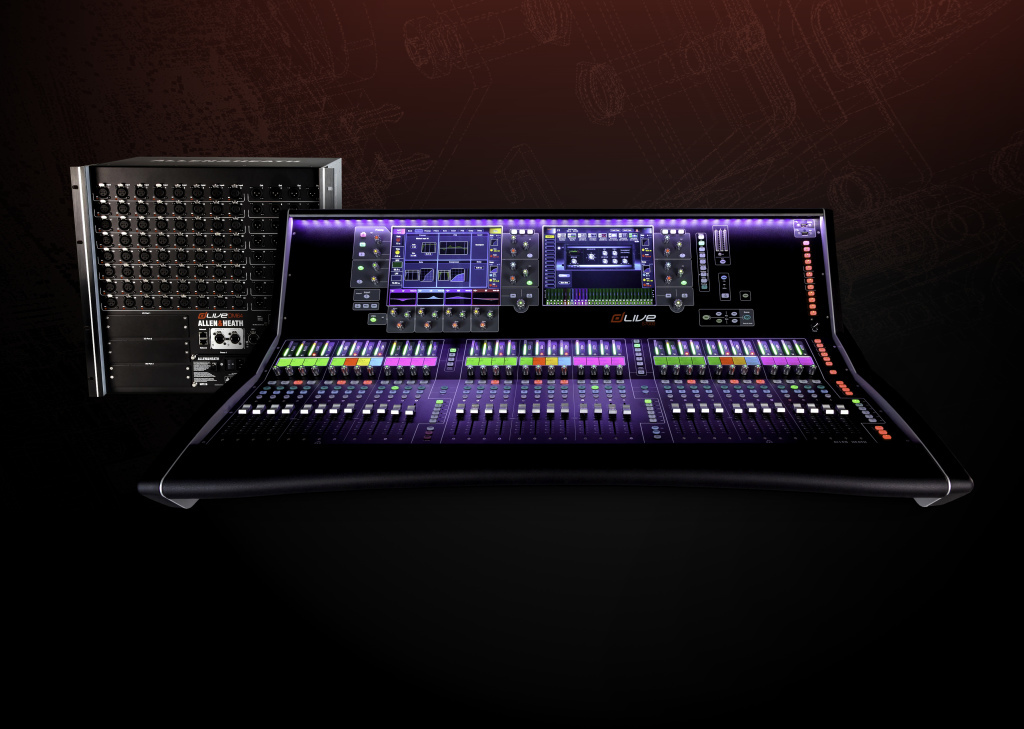

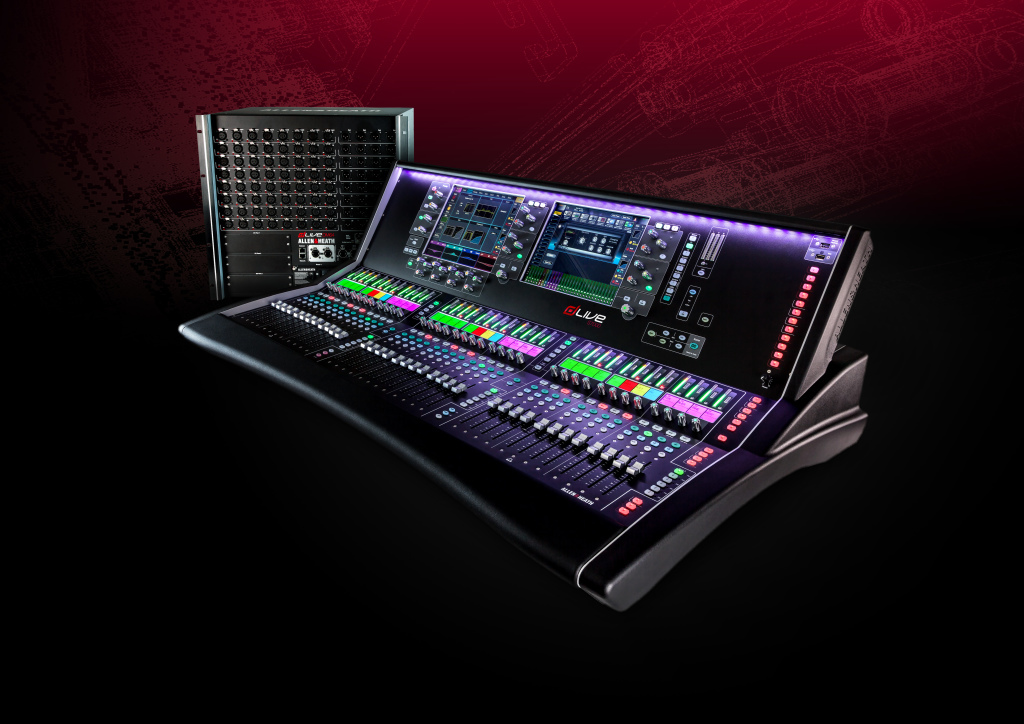

※MixRackに接続して使用
 ・dLive S Class Mix Rackスタートガイド ・dLiveファームウェアリファレンスガイド ・仕様書 ・技術資料 |
- 操作性に優れたユーザーインターフェース：Harmony UI
- 12インチタッチスクリーン
- ピンチやスワイプ、ドラッグアンドドロップに対応
- 専用のマルチモードEQ画面
- シーンやメーター、FXなどを構成可能なウィジットエリア
- 3ページのアサインが可能な6個のロータリー
- アサイン可能な26個のソフトキー
- エンジニアのモニター／IEMフェーダーストリップ
- マルチポイントメーター
- 日中でも優れた視認性を維持
- USBステレオレコーディング／プレイバック

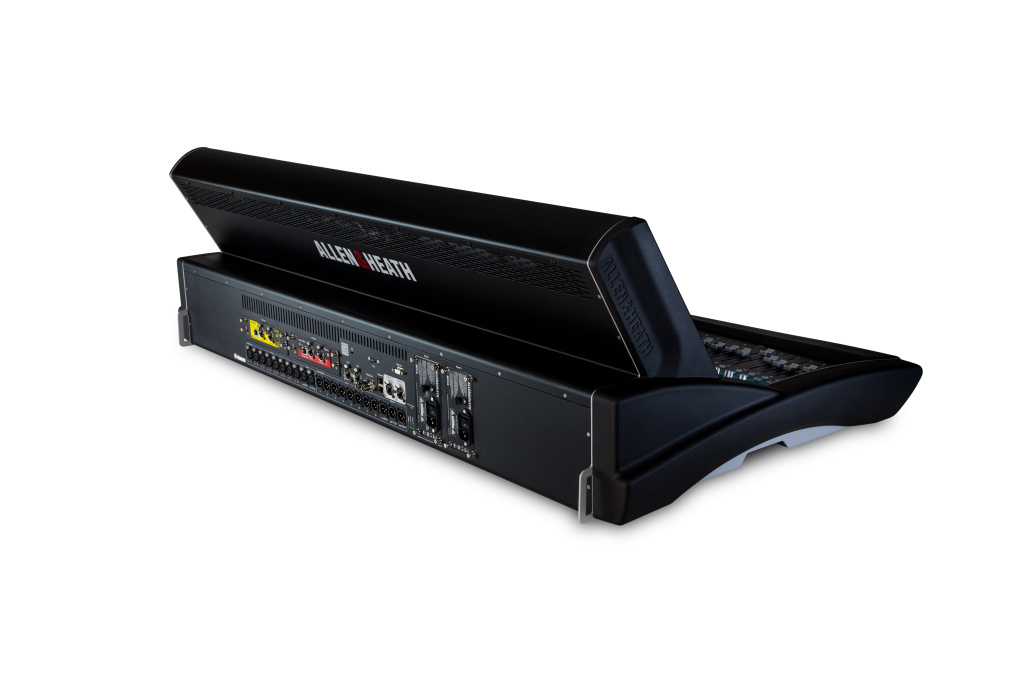

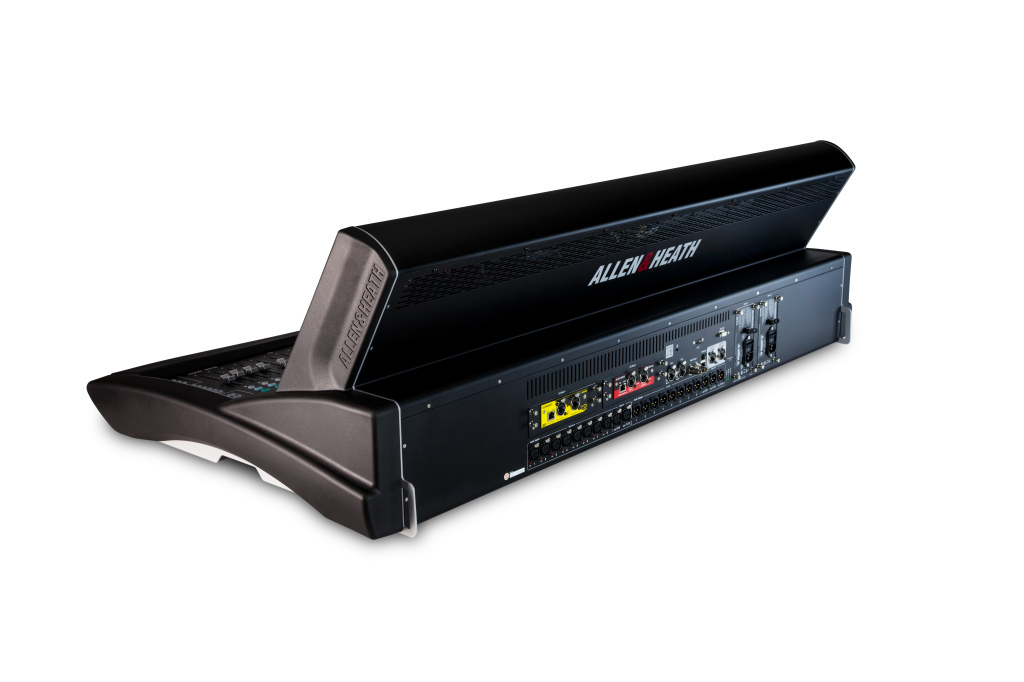

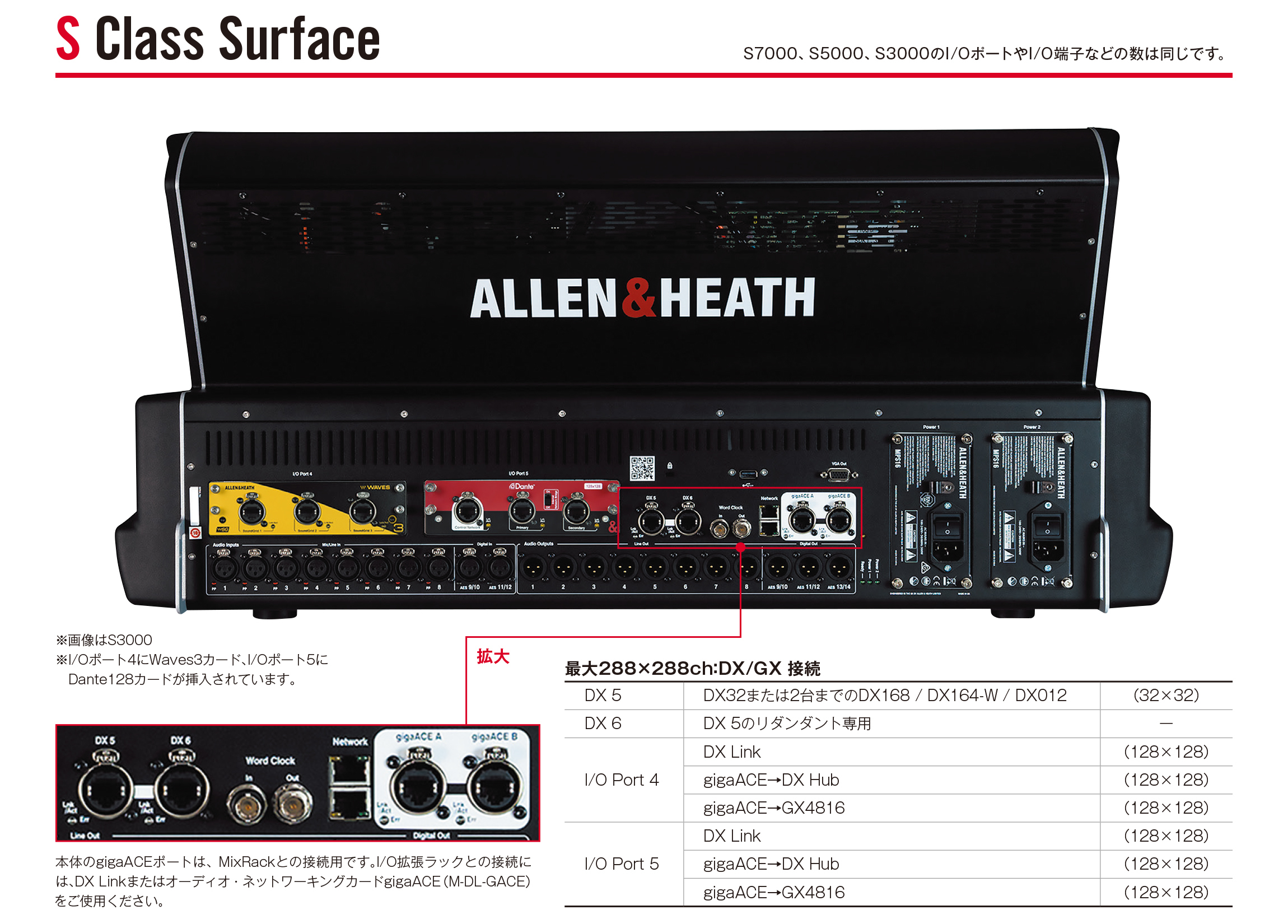

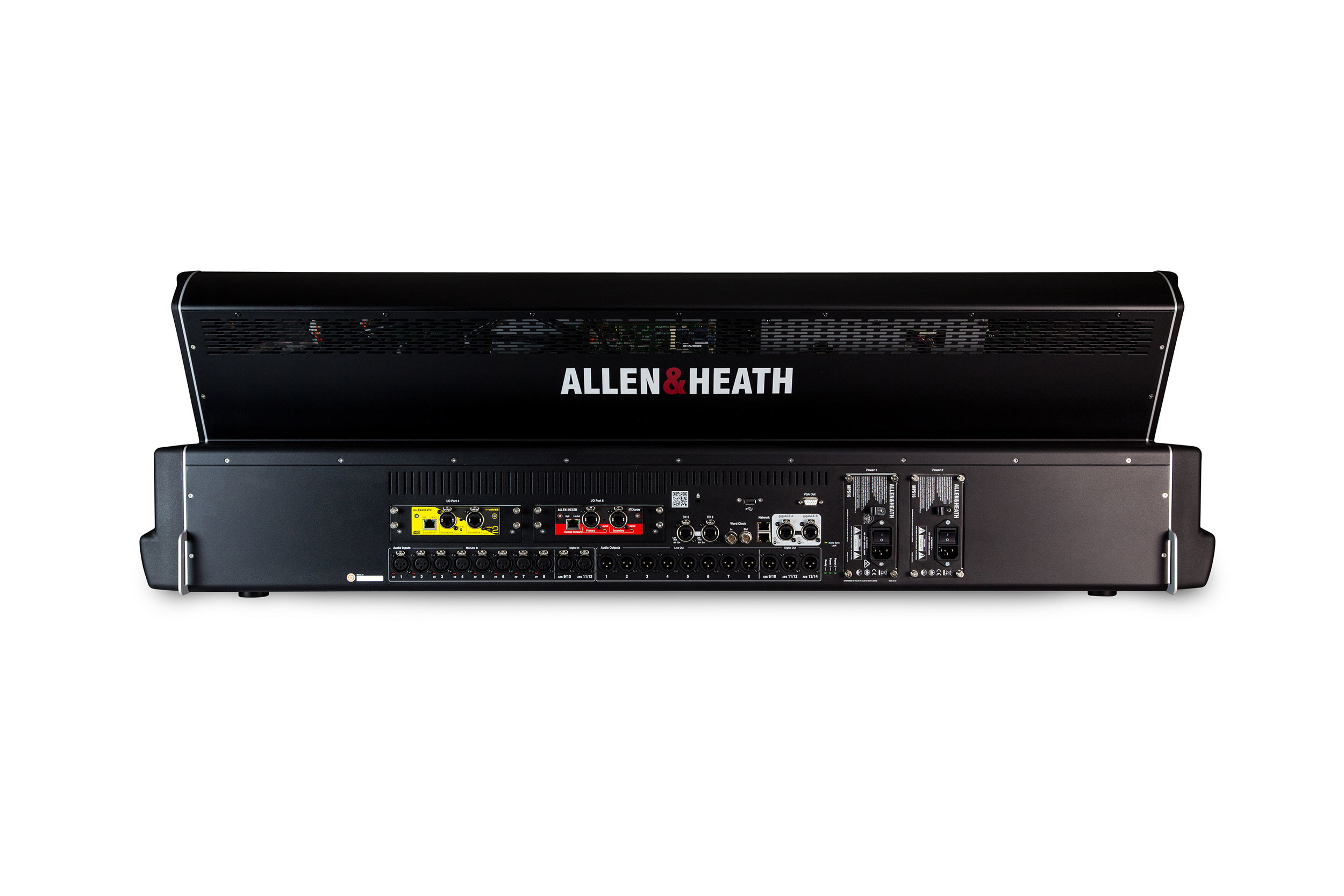

- マイク／ライン入力（XLR）×8，ライン出力（XLR）×8
- デジタルAES3入力×2、デジタルAES3出力×3
- HUB
- リダンダントを構成するMixRackへのGigaACEギガビットリンク
- リダンダントを構成する I/O拡張ユニット用DXリンク
- オプションI/O用ポート×2 ー 128ch 96kHz
- ネットワークポート×2
- ワードクロックBNC I/O
- VGA×1（外部ディスプレイ）

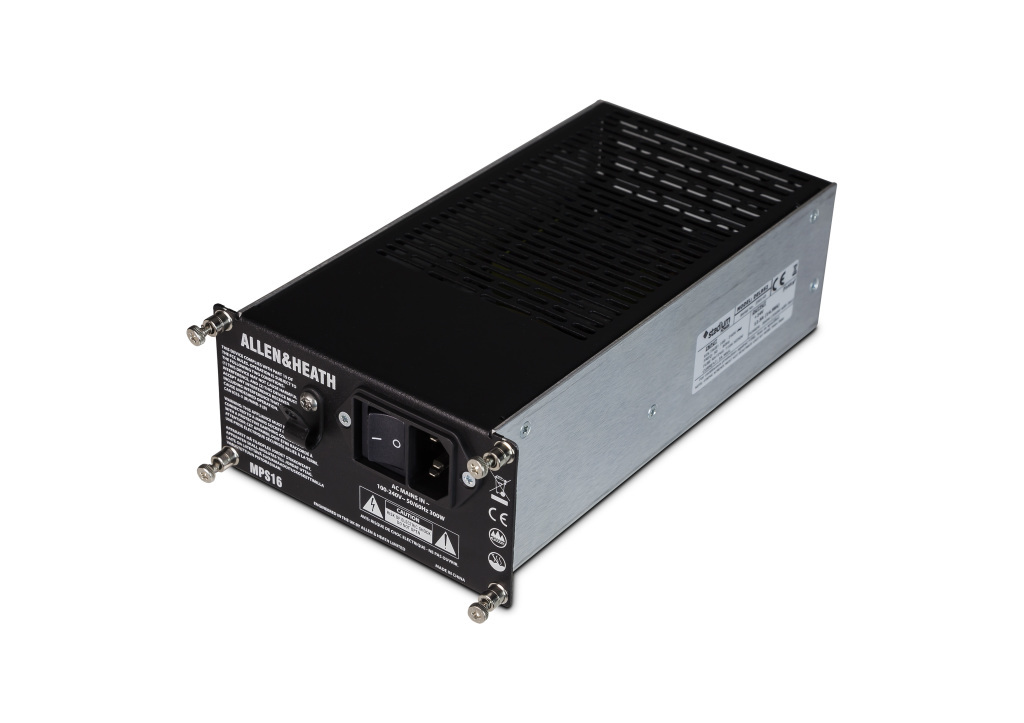

- PSU×1（予備電源はオプション）
| ｄLive S7000 | ｄLive S5000 | ｄLive S3000 | |||
| 入出力性能 | フェーダー数 | 36 | 28 | 20 | |
| ディスプレイ数 | 2 | 2 | 1 | ||
| 入力チャンネル | - | - | - | ||
| バス | - | - | - | ||
| 内蔵エフェクター | - | - | - | ||
| ローカルI/O | アナログ入力 | マイク/ライン入力 | 8 | ||
| (バランス XLR、+48Vファンタム電源） | |||||
| 入力感度 | -60 ～ +15dBu | ||||
| アナログゲイン | +5 ～ +60dB、1dB ステップ | ||||
| パッド | -20dB アクティブパッド | ||||
| 最大入力レベル | +30dBu (PAD in) | ||||
| 入力インピーダンス | >4kΩ (Pad out)、>10kΩ (Pad in) | ||||
| マイク等価入力ノイズ | -127dB （150Ω ソース) | ||||
| デジタル入力 | AES3 | 2( バランスXLR、 110 Ω） | |||
| サンプリングレート | 32k～192kHz(バイパスオプション付き) | ||||
| アナログ出力 | ライン出力 | 8(バランスXLR) | |||
| 出力インピーダンス | <75Ω | ||||
| 定格出力 | +4dBu = 0dBの測定値 | ||||
| 最大出力レベル | +22dBu | ||||
| 残留出力ノイズ | -92dBu (ミュート20～20kHz) -90dBu (ミュート20～40kHz) |
||||
| デジタル出力 | AES3 | 3( バランスXLR、 110 Ω） | |||
| サンプリングレート | 96kHz、48kHz、44.1kHz 切り替え可能 | ||||
| 接続端子 | GigaACE | 2 | |||
| DX Link | 2 | ||||
| オプションカードスロット | 2 | ||||
| ME接続専用 48kHzポート | - | ||||
| ネットワークポート | 2×RJ45 | ||||
| ワードクロックI/O | 2×BNC | ||||
| USB-A | 3 | ||||
| 外部ディスプレイ | 1×VGA | ||||
| ヘッドホン出力 | - | ||||
| システム XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし |
ダイナミックレンジ | 110dB | |||
| S/N | -92dB | ||||
| 周波数レスポンス | 20Hz ～ 30kHz +0/-0.8dB | ||||
| THD+N(アナログ入力から出力) | 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン | ||||
| ヘッドルーム | +18dB | ||||
| 内部動作レベル | 0dBu | ||||
| dBFS アライメント | +18dBu = 0dBFS (+22dBu ＠XLR 出力) | ||||
| メーターキャリブレーション | 0dB メーター= -18dBFS (+4dBu＠XLR出力) | ||||
| メーターピークインジケーション | -3dBFS (+19dBu ＠XL出力) | ||||
| サンプリングレート | 96kHz +/- 20 PPM | ||||
| AD/DA コンバーター | 24-bit Delta-Sigma | ||||
| レイテンシー | 0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス) | ||||
| + 5 サンプル、サーフェス～Mixrack (GigaACE) + 8サンプル、 DX32～Mixrack (DX Link) |
|||||
| 電源 | 1（100V AC, 50/60Hz） ※リダンダントPSUはオプション |
||||
| 消費電力 | 最大300W (MPS16 V1 300W)* 最大250W (MPS16 V2 250W)* ※AC電源アダプターに消費電力を記載 |
||||
| 寸法(W×H×D) | 1325×413×728mm | 1115×413×728mm | 870×413×728mm | ||
| 質量 | 約41kg | 約35kg | 約28kg | ||
