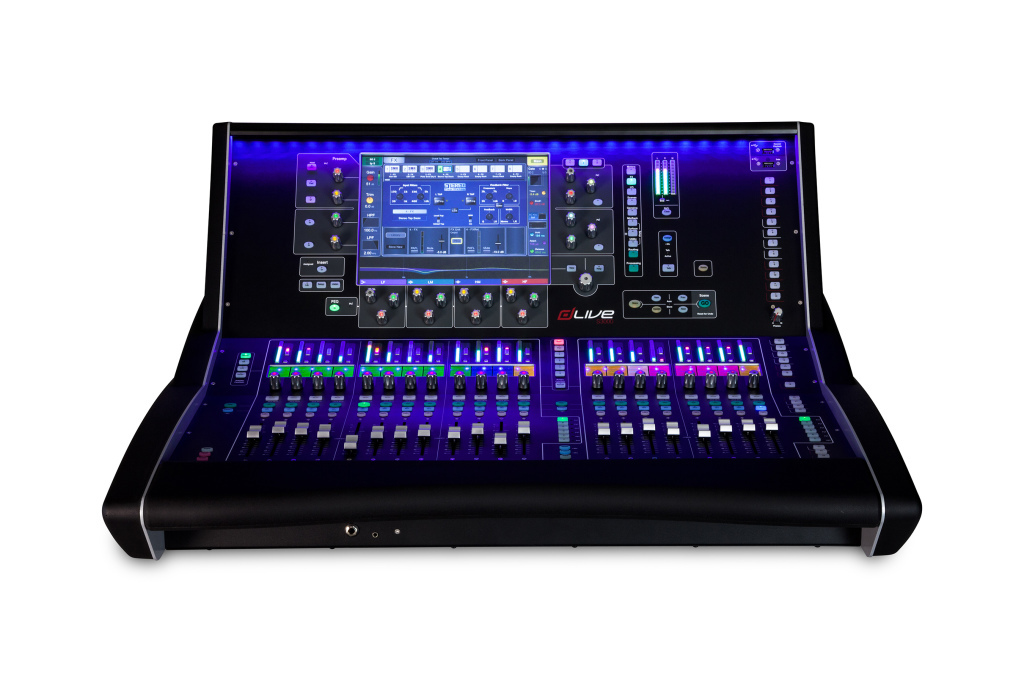

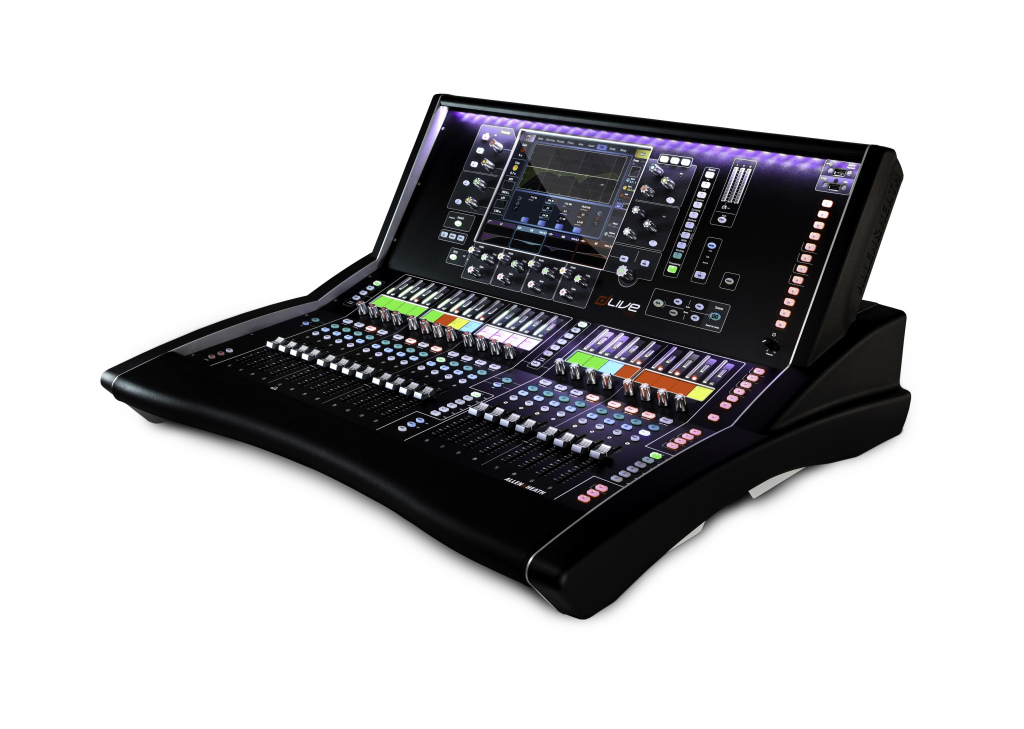

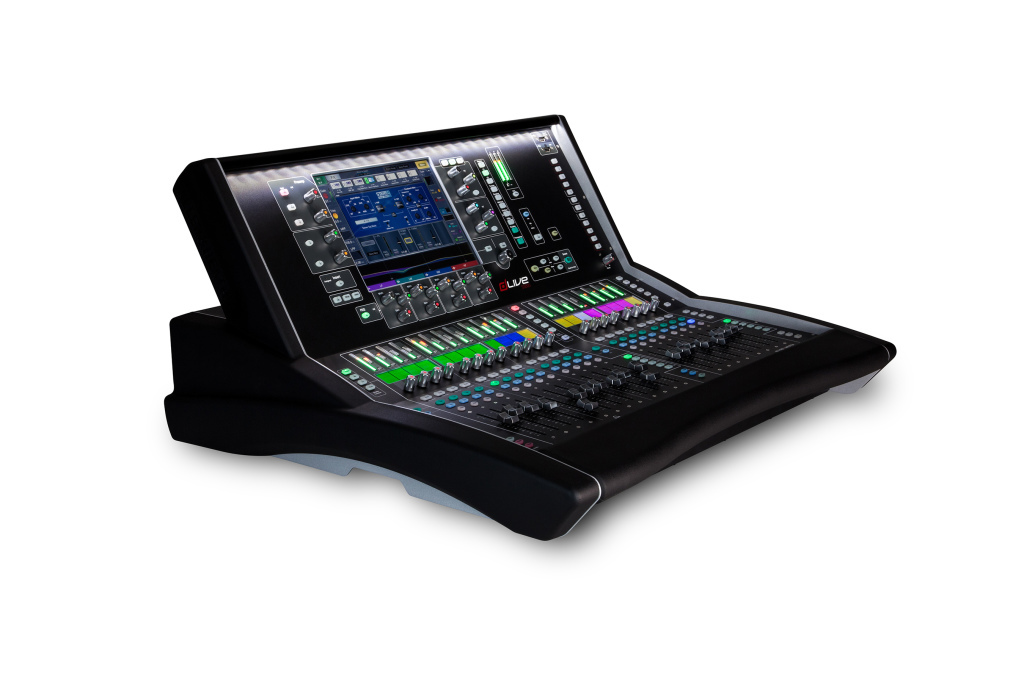

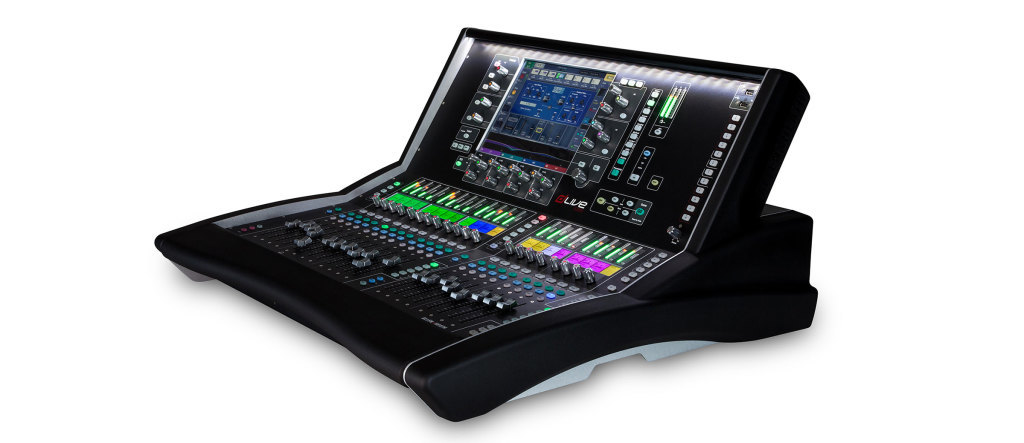

dLive S3000
dLive S3000  オープンプライス

dLive Sクラスの実力をコンパクトにコントロールする
省スペースかつパワフルなコントロール・サーフェス

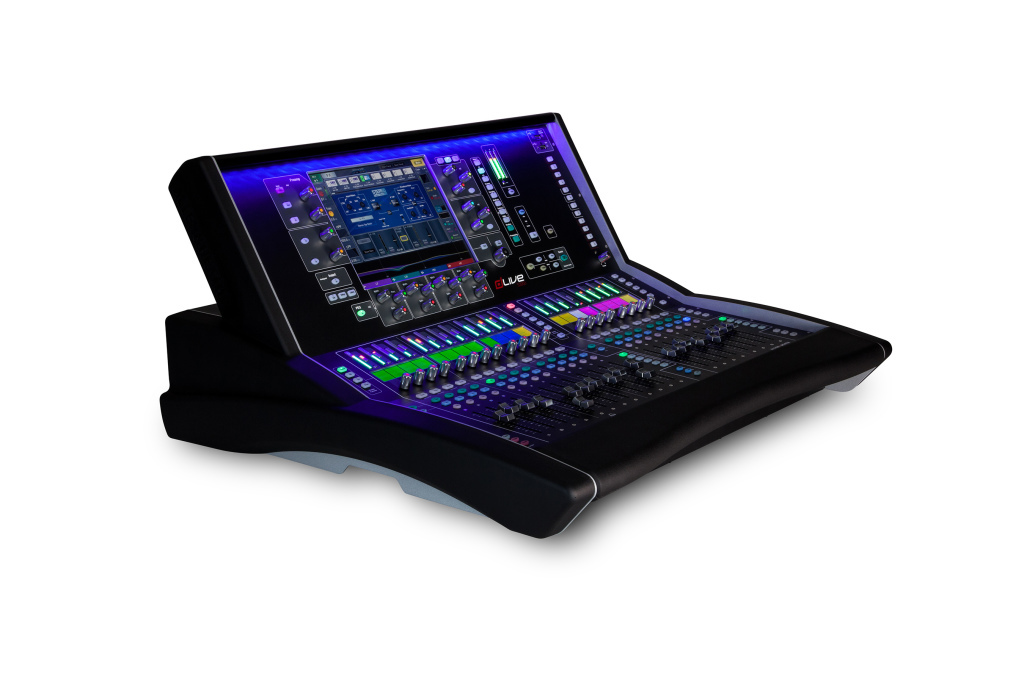

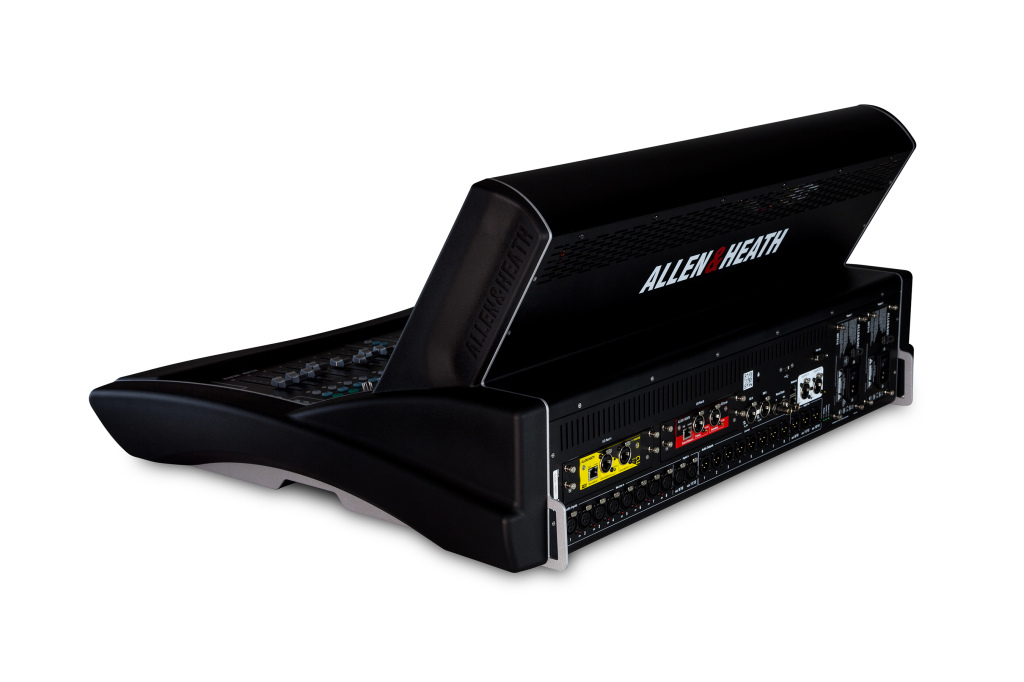

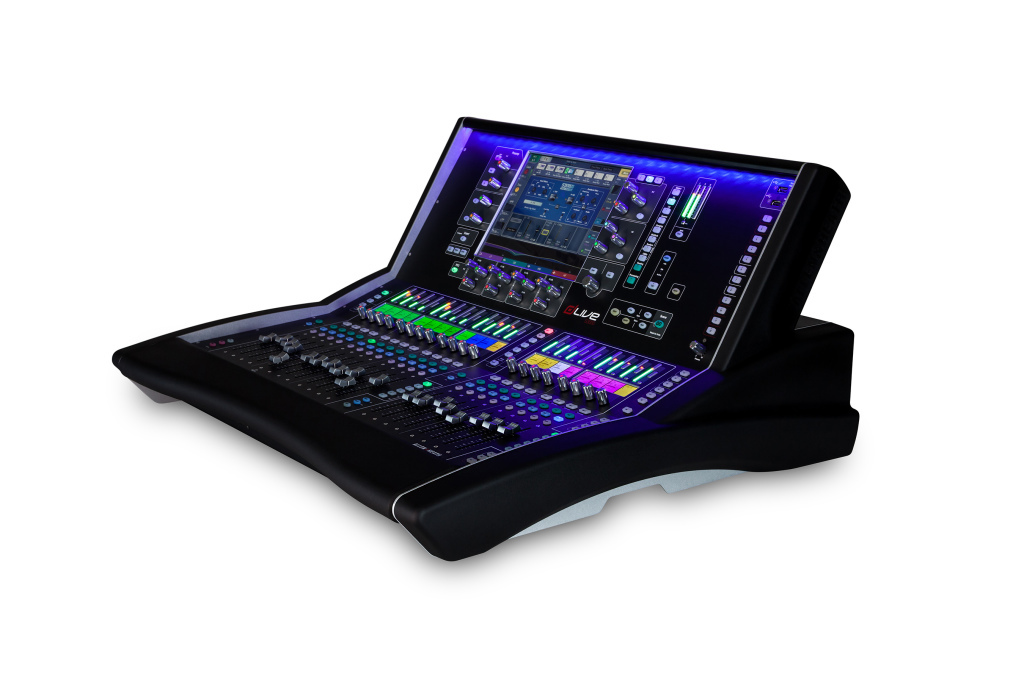

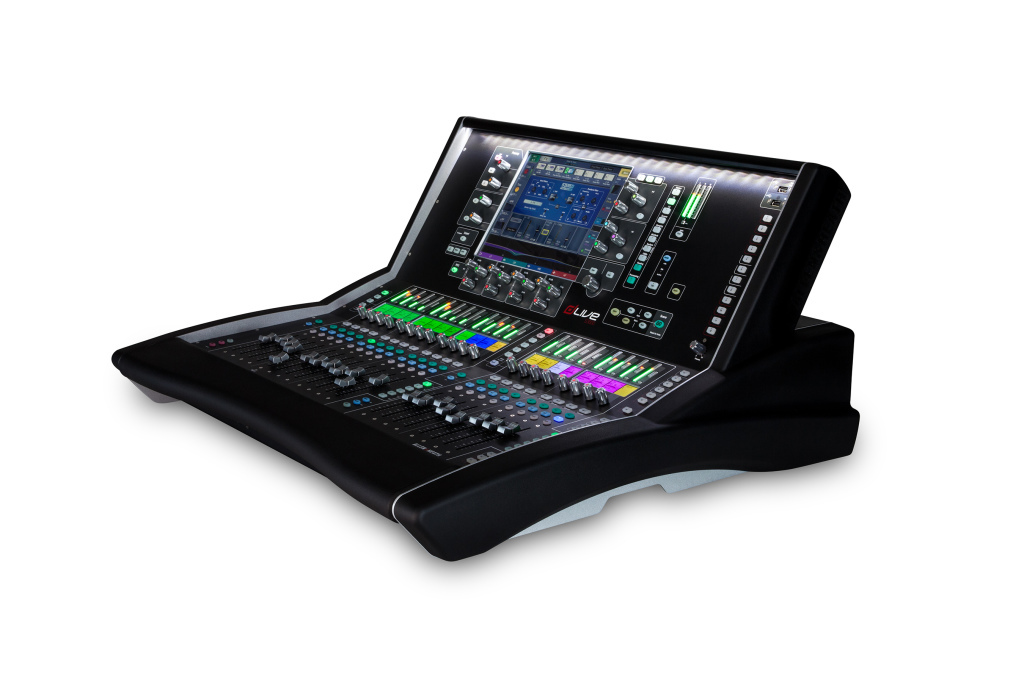

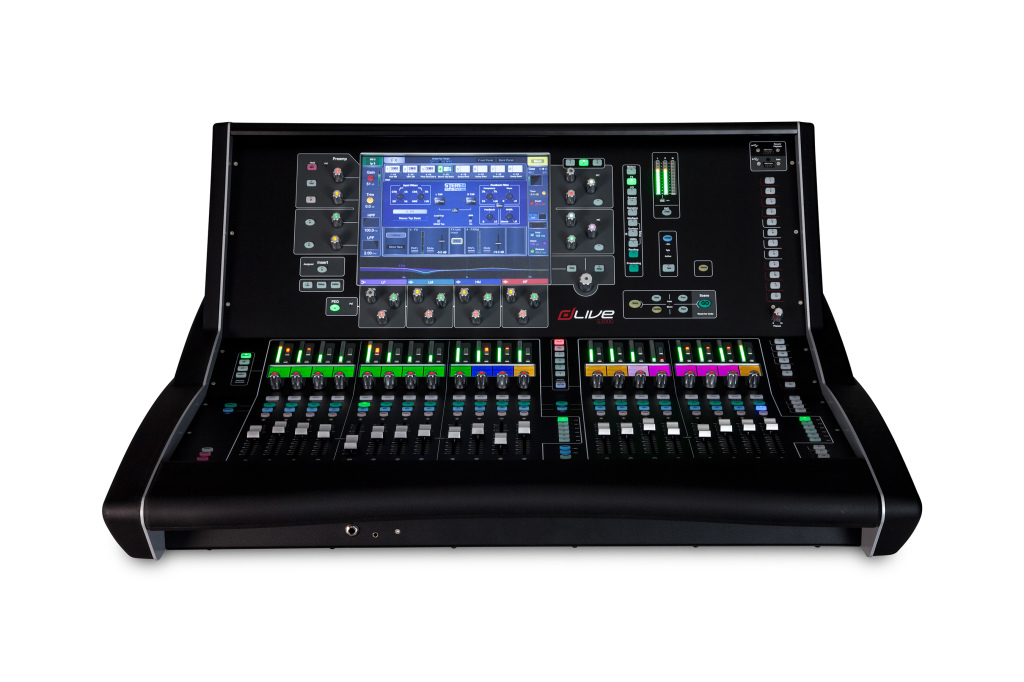

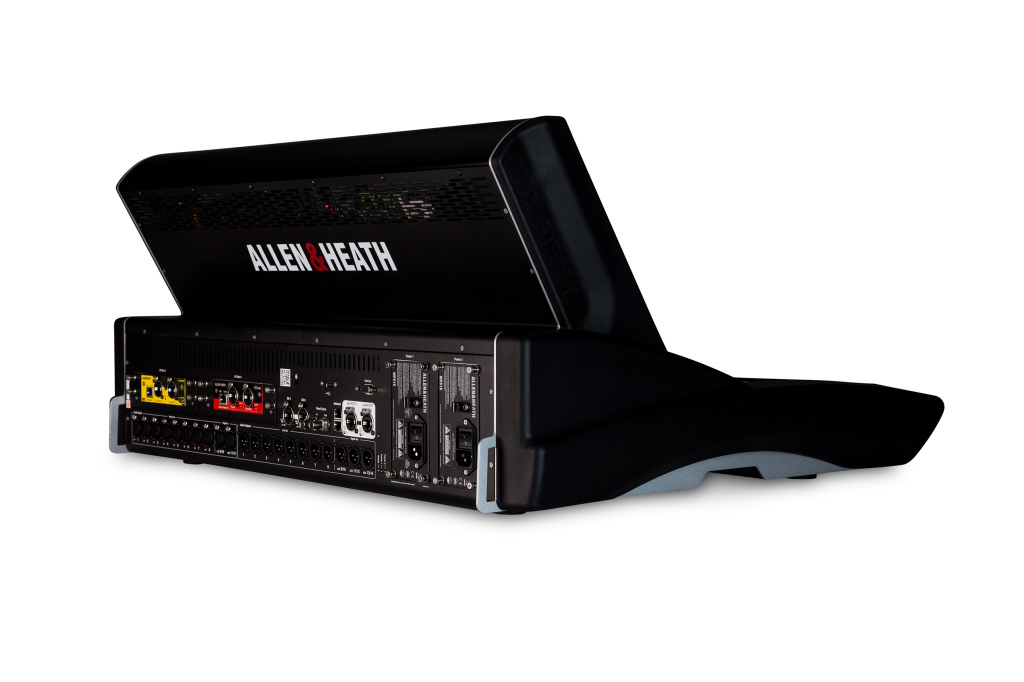

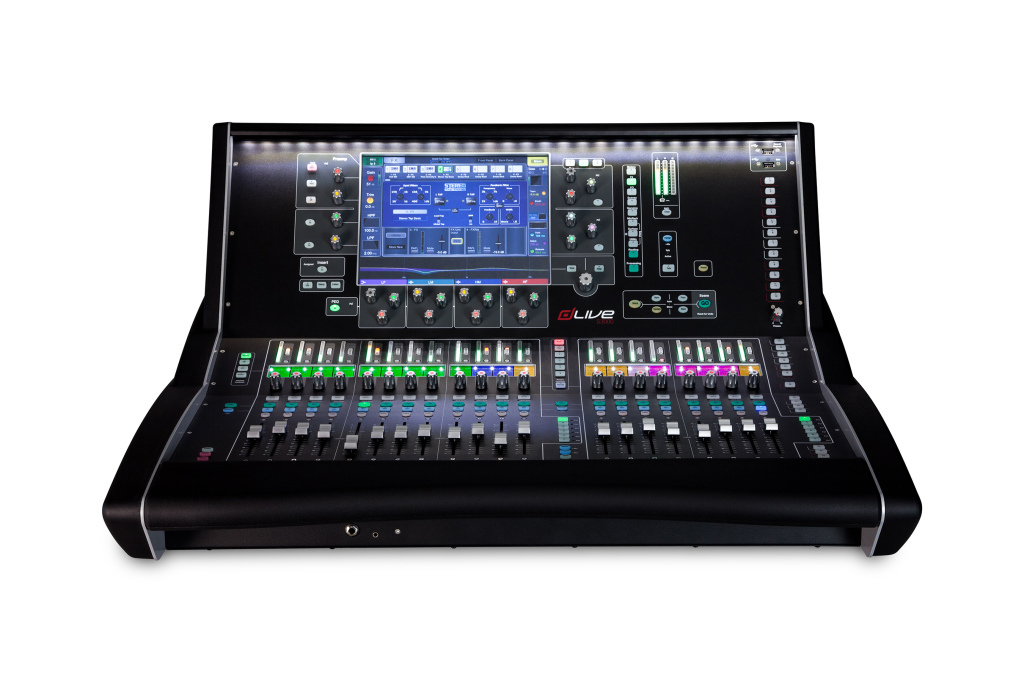

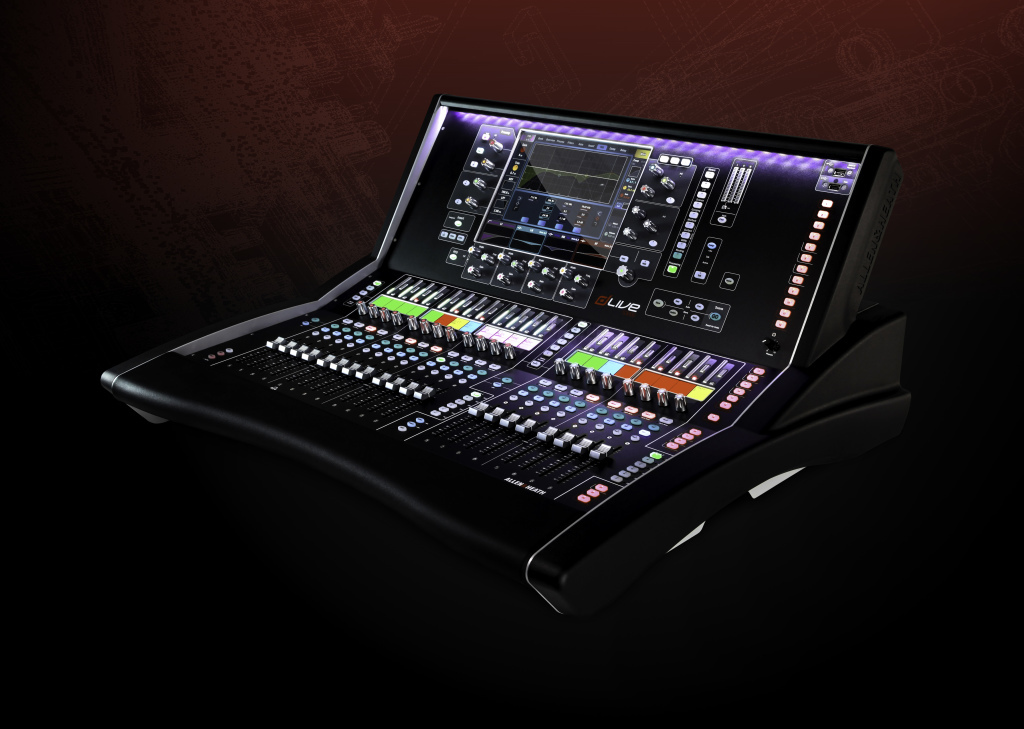

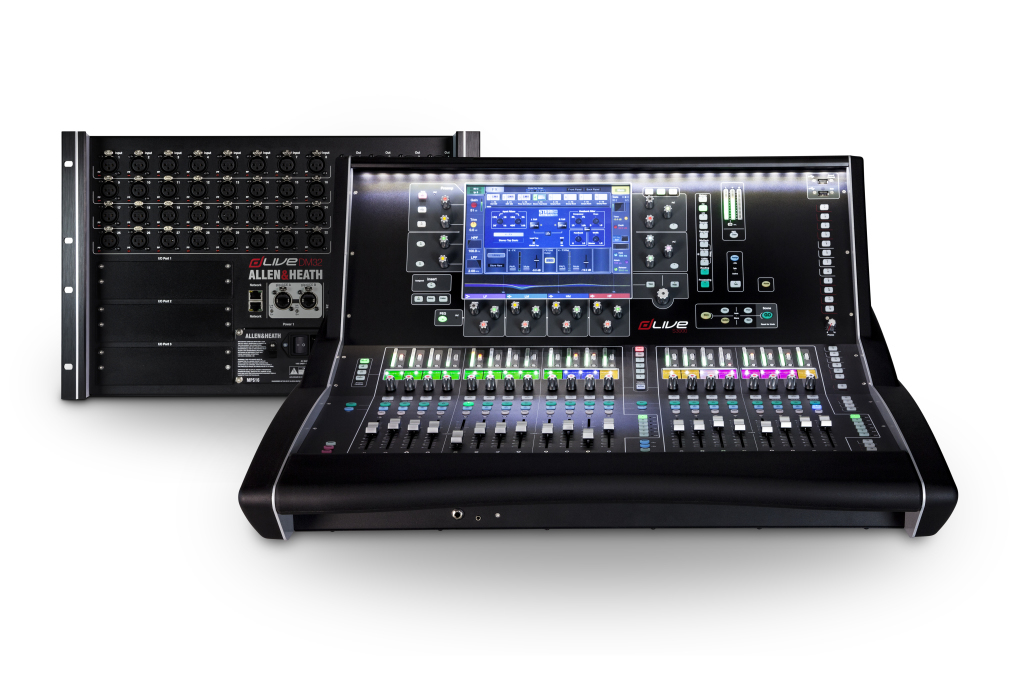

dLive S3000


省スペースかつパワフル
◼ 1画面、20フェーダー、26ソフトキー
◼ 120のアサイナブル・フェーダーストリップ
◼ 寸法(W×H×D):870×413×728mm、質量:約28kg

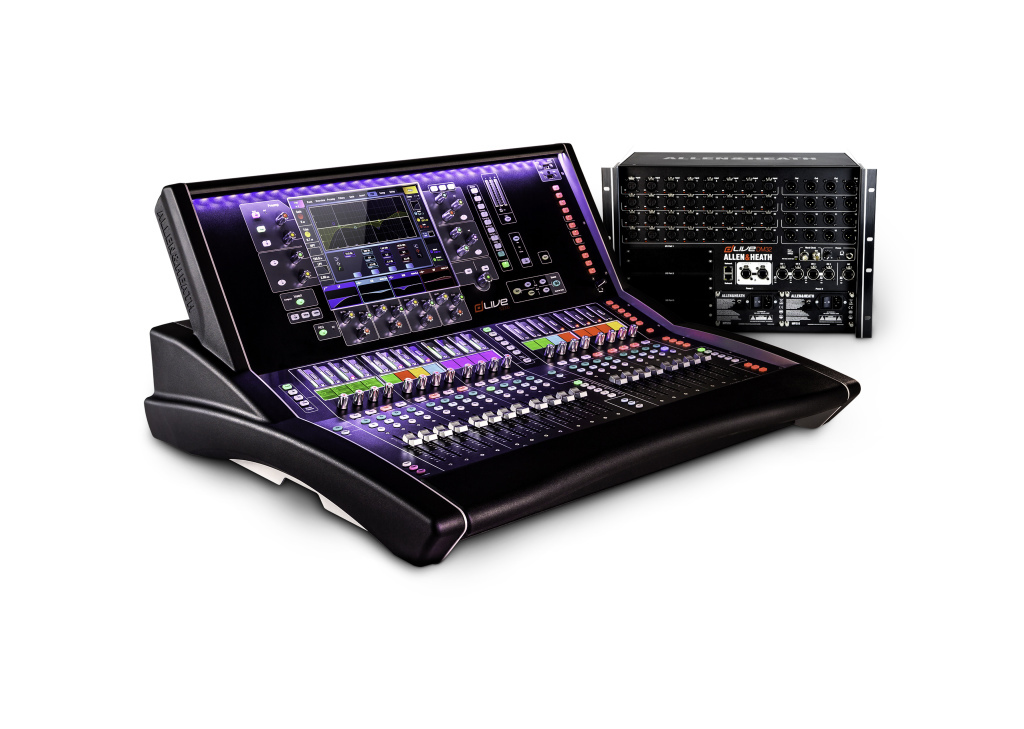

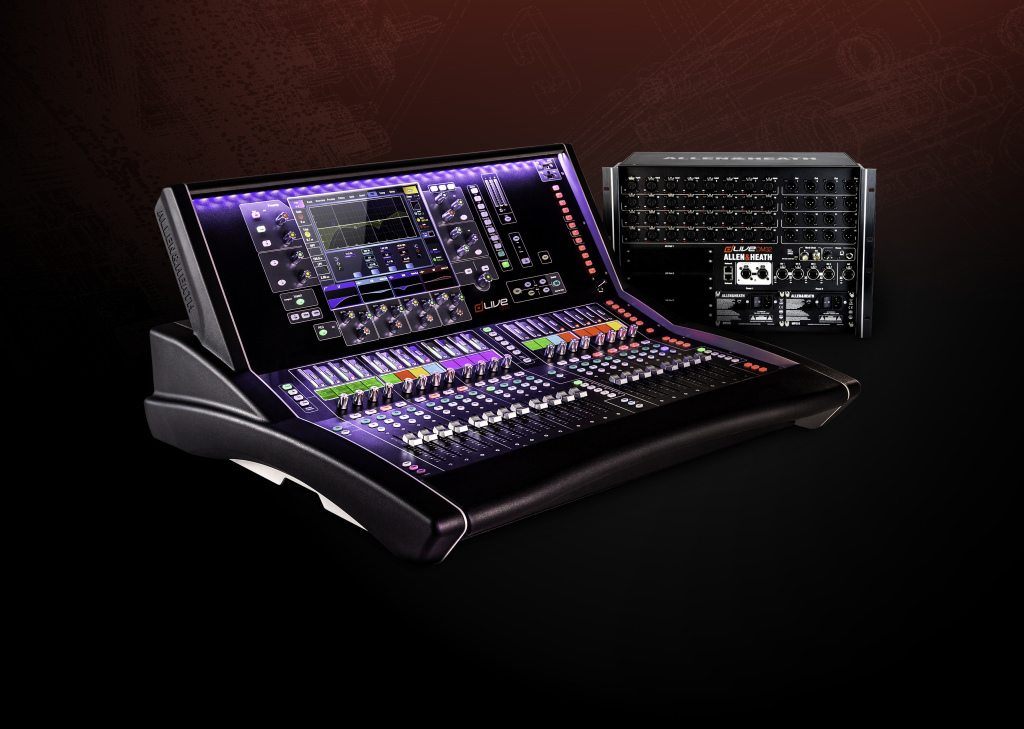

※MixRackに接続して使用



 ・カタログ
 ・dLive S Class Mix Rackスタートガイド
 ・dLiveファームウェアリファレンスガイド
 ・仕様書
 ・技術資料


  • 操作性に優れたユーザーインターフェース:Harmony UI
    • 12インチタッチスクリーン
    • ピンチやスワイプ、ドラッグアンドドロップに対応
    • 専用のマルチモードEQ画面
    • シーンやメーター、FXなどを構成可能なウィジットエリア
    • 3ページのアサインが可能な6個のロータリー
  • アサイン可能な26個のソフトキー
  •  エンジニアのモニター/IEMフェーダーストリップ
  •  マルチポイントメーター
  •  日中でも優れた視認性を維持
  •  USBステレオレコーディング/プレイバック

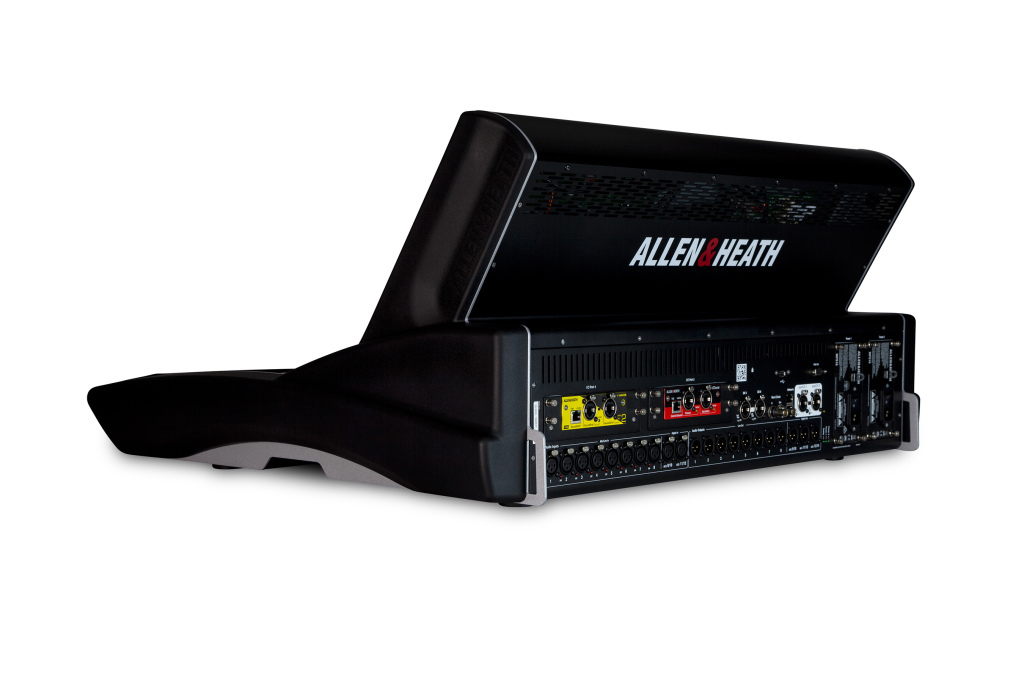

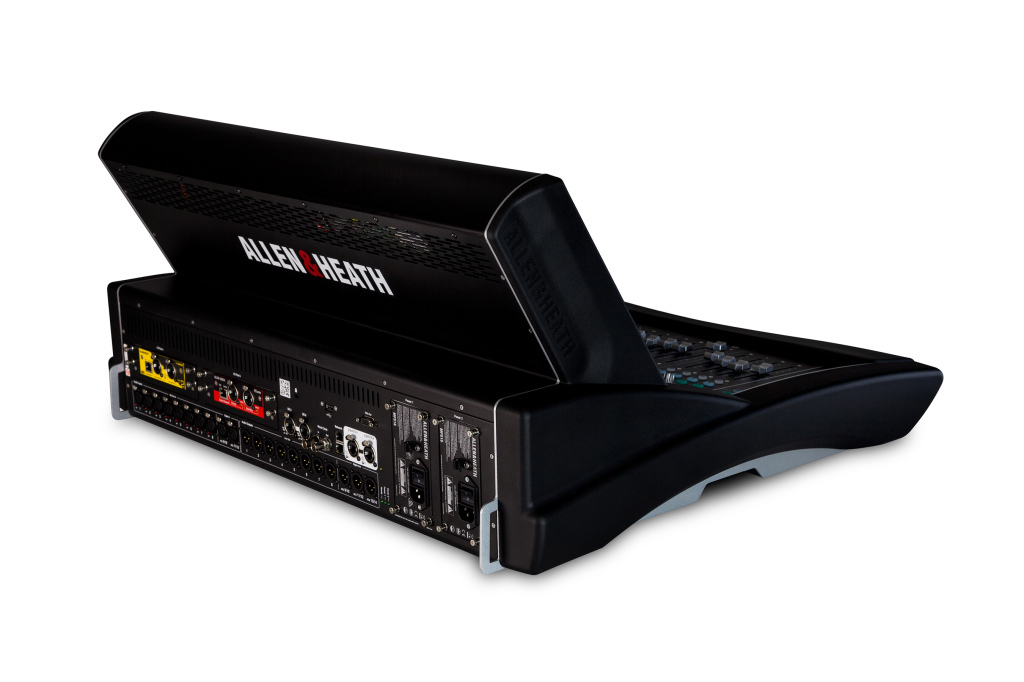

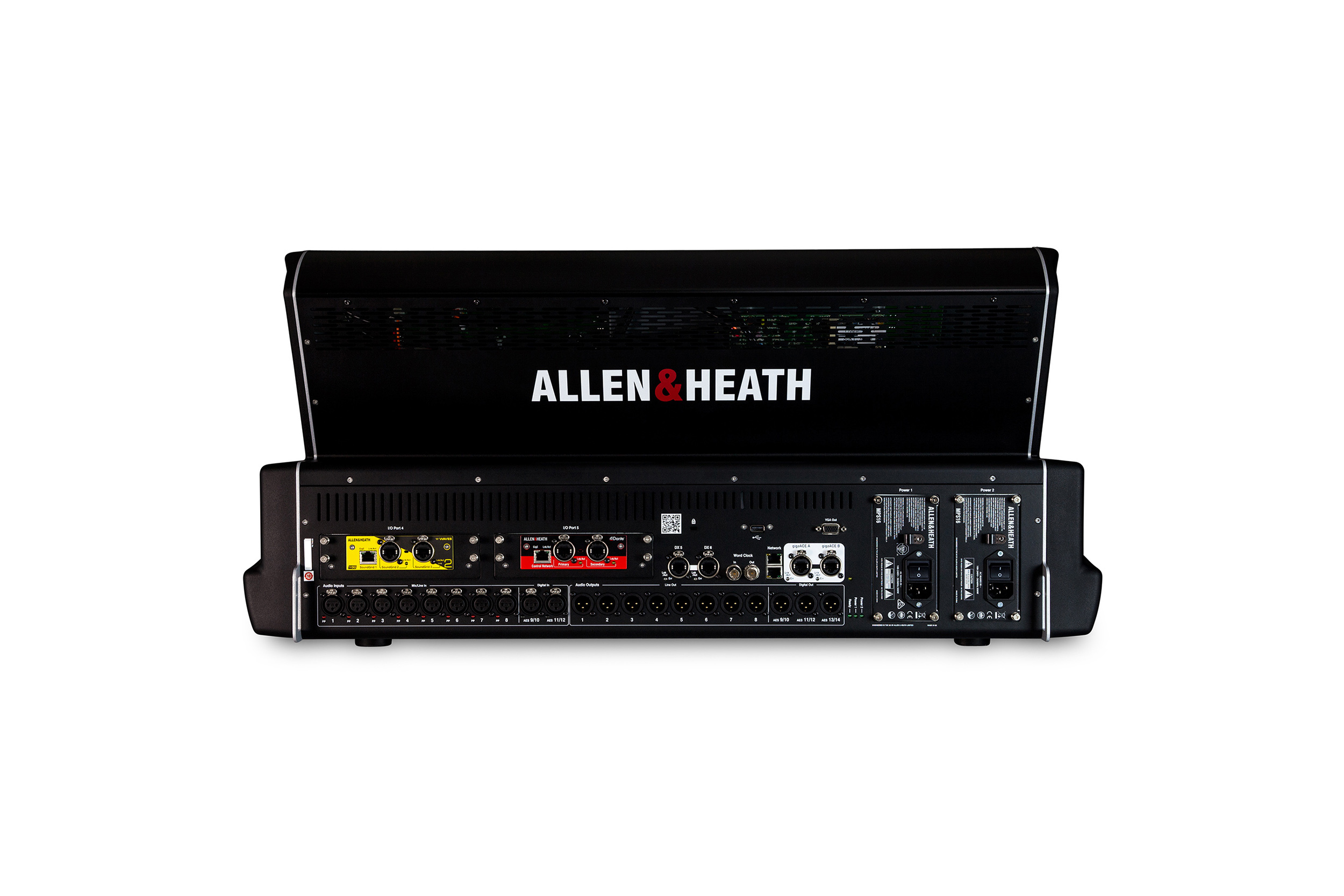

  •  マイク/ライン入力(XLR)×8,ライン出力(XLR)×8
  •  デジタルAES3入力×2、デジタルAES3出力×3
  •  HUB
    • リダンダントを構成するMixRackへのGigaACEギガビットリンク
    • リダンダントを構成する I/O拡張ユニット用DXリンク
    • オプションI/O用ポート×2 ー 128ch 96kHz
    • ネットワークポート×2
    • ワードクロックBNC I/O
    • VGA×1(外部ディスプレイ)
  •  PSU×1(予備電源はオプション)

dLive System, MixRack/Surfaceの特長はこちらから

  dLive S7000 dLive S5000 dLive S3000
入出力性能 フェーダー数 36 28 20
ディスプレイ数 2 2 1
入力チャンネル - - -
バス - - -
内蔵エフェクター - - -
ローカルI/O アナログ入力 マイク/ライン入力 8
(バランス XLR、+48Vファンタム電源)
入力感度 -60 ~ +15dBu
アナログゲイン +5 ~ +60dB、1dB ステップ
パッド -20dB アクティブパッド
最大入力レベル +30dBu (PAD in)
入力インピーダンス >4kΩ (Pad out)、>10kΩ (Pad in)
マイク等価入力ノイズ -127dB (150Ω ソース)
デジタル入力 AES3 2( バランスXLR、 110 Ω)
サンプリングレート 32k~192kHz(バイパスオプション付き)
アナログ出力 ライン出力 8(バランスXLR)
出力インピーダンス <75Ω
定格出力 +4dBu = 0dBの測定値
最大出力レベル +22dBu
残留出力ノイズ -92dBu (ミュート20~20kHz)
-90dBu (ミュート20~40kHz)
デジタル出力 AES3 3( バランスXLR、 110 Ω)
サンプリングレート 96kHz、48kHz、44.1kHz 切り替え可能
接続端子 GigaACE 2
DX Link 2
オプションカードスロット 2
ME接続専用 48kHzポート -
ネットワークポート 2×RJ45
ワードクロックI/O 2×BNC
USB-A 3
外部ディスプレイ 1×VGA
ヘッドホン出力 -
システム
XLR入力~XLR出力、20-20kHz、ミニマムゲイン、パッドなし
ダイナミックレンジ 110dB
S/N -92dB
周波数レスポンス 20Hz ~ 30kHz +0/-0.8dB
THD+N(アナログ入力から出力) 0.0015% @ +16dBu 出力、1kHz 0dB ゲイン
ヘッドルーム +18dB
内部動作レベル 0dBu
dBFS アライメント +18dBu = 0dBFS (+22dBu @XLR 出力)
メーターキャリブレーション 0dB メーター= -18dBFS (+4dBu@XLR出力)
メーターピークインジケーション -3dBFS (+19dBu @XL出力)
サンプリングレート 96kHz +/- 20 PPM
AD/DA コンバーター 24-bit Delta-Sigma
レイテンシー 0.7 ms (MixRack XLR入力~ XLR出力、入力~ミックス)
+ 5 サンプル、サーフェス~Mixrack (GigaACE)
+ 8サンプル、 DX32~Mixrack (DX Link)
電源 1(100V AC, 50/60Hz)
※リダンダントPSUはオプション
消費電力 最大300W (MPS16 V1 300W)*
最大250W (MPS16 V2 250W)*
※AC電源アダプターに消費電力を記載
寸法(W×H×D) 1325×728×413mm 1115×413×728mm 870×413×728mm
質量 約41kg 約35kg 約28kg
dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000dLive S3000

DL-S3FC

dLive S3000用フライトケース

AP10035

dLive S3000用ダストカバー

MPS16

予備電源
