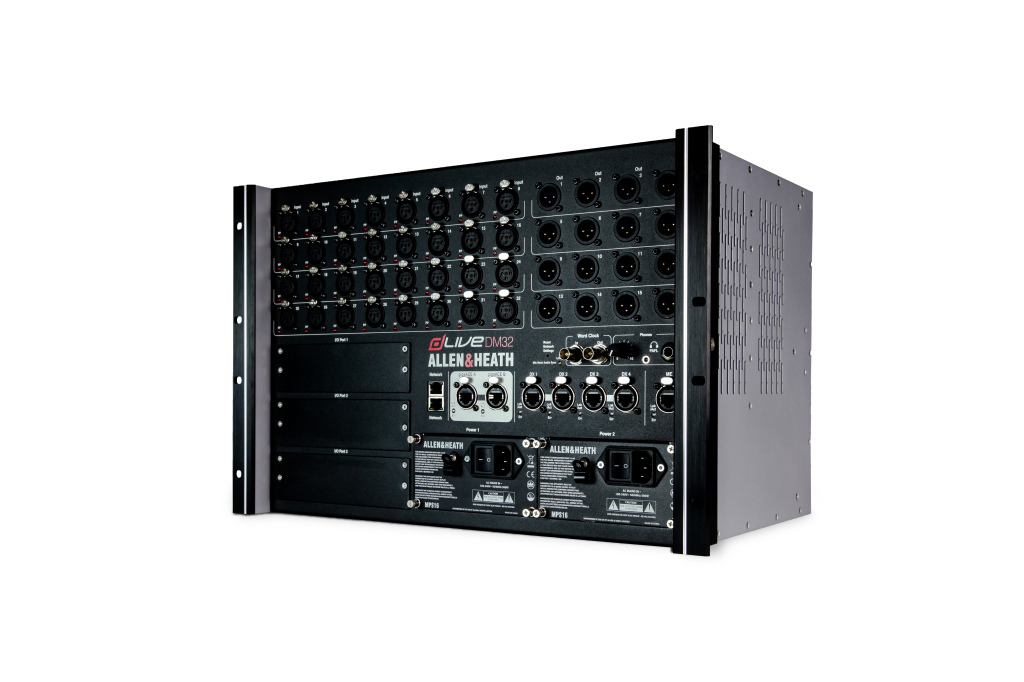

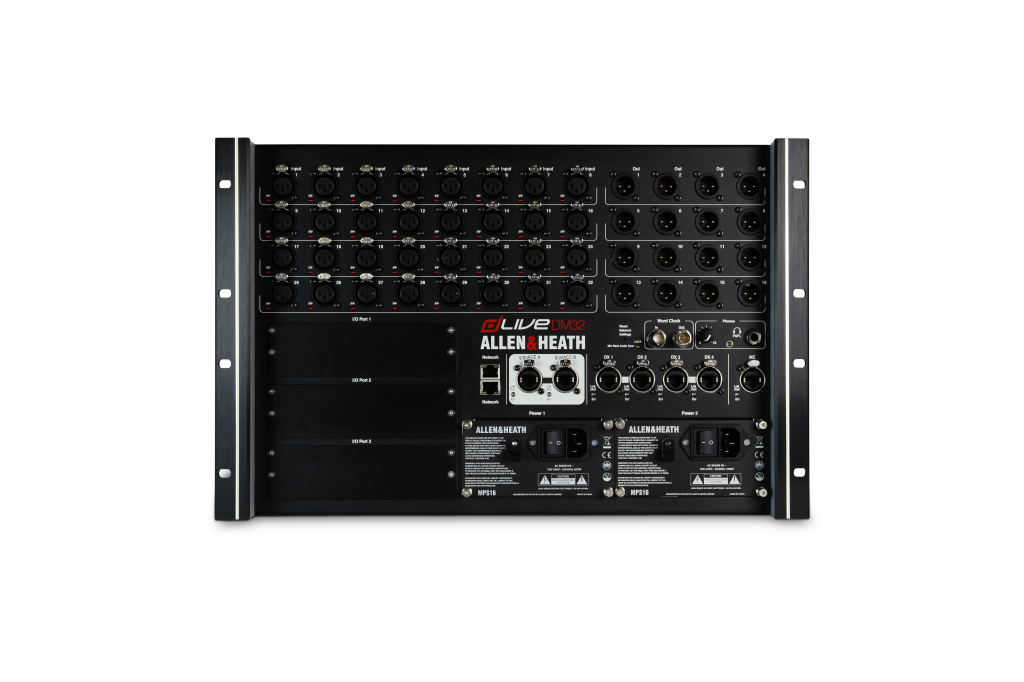

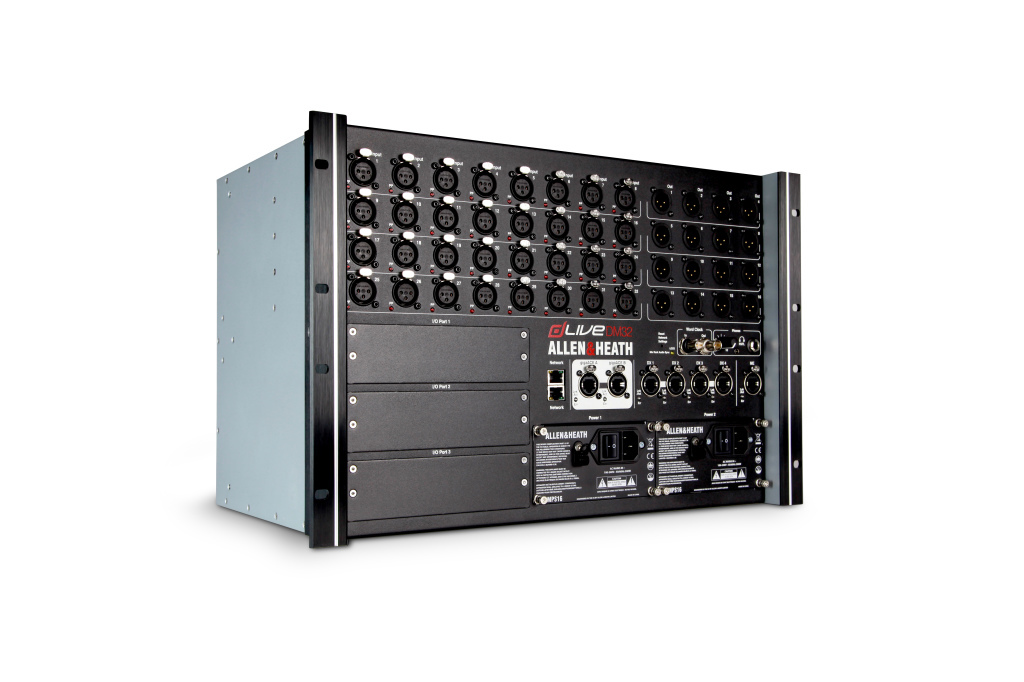

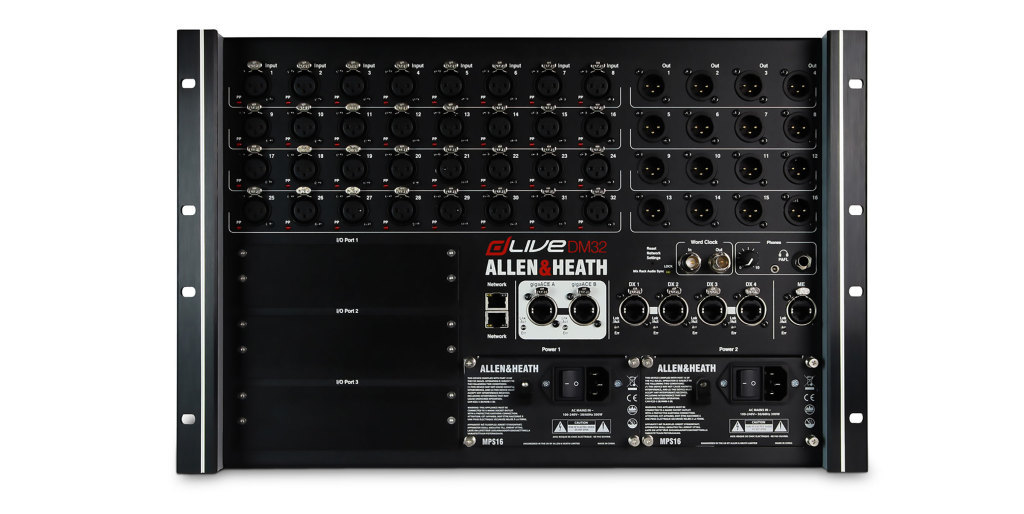

DM32

DM32　　オープンプライス

強力なプロセッシングと高音質を実現するXCVI Coreを搭載し、
リダンダント機能を追加したｄLive Sクラス用エンジン

アナログI/Oを少なくし、物理的サイズを抑えたモデル

アナログIOを抑えたコンパクトモデル

◼ マイク/ライン入力×32、ライン出力×16

◼ 96kHz、128入力チャンネル、64出力バス、16FX、24DCA

◼ 新型プリアンプを搭載

◼ TCP/IP経由でラップトップやiPad、ALLEN & HEATHのIPリモート、サードパーティ製コントローラーによる制御も可能

寸法（W×H×D）：482.6×325×313mm、7U、質量：約15kg

・カタログ
・dLive S Class Mix Rackスタートガイド
・dLiveファームウェアリファレンスガイド
・技術資料
・取扱説明書
・仕様書

XCVI 160×64 FPGA core
- サンプリングレート96kHz
- 可変型ビット深度　
- 96ビットアキュムレーターによる事実上無限のミックスヘッドルーム　
- 0.7msの極めて低いレイテンシー
フルプロセッシング可能な128個の入力チャンネル
フルプロセッシング可能な64個のミックス出力
64バス設定可能（グループ・FX・AUX・マトリクス・メイン）　LR、LCR、最大5.1メインモード、マルチPFL
専用のステレオリターンを備えたRackExtra FX×16
DCA（Digitally Controlled Amplifier)×24
ゾーン1、2、4で最大64チャンネルのオートマチック・マイク・ミキシング機能
シグナルジェネレーターとRTAを内蔵
安定したパフォーマンスを実現する独自のアクティブPAD回路
HUB
- リダンダントを構成するサーフェスへのgigaACEギガビットリンク
- リダンダントを構成する I/O拡張ユニット用リダンダントDXリンク　
- オプションI/O用ポート×3 ー各128ch 96kHz 　
- ME-1専用48kHzポート　
- ネットワークポート×2 　
- ワードクロックBNC I/O
DX HubモジュールまたはDX Linkカード経由で最大46個のDX I/O拡張ユニットを接続可能
PSU×1（予備電源MPS16はオプション）
ヘッドホン出力×1
超静音ファン付きフラッシュフロントパネル
前後どちらにも取付可能なラックイヤーデザイン

			dLive DM64	dLive DM48	dLive DM32	dLive DM0
入出力性能	フェーダー数		-
	ディスプレイ数		-
	入力チャンネル		128
	バス		64（グループ、FX、AUX、マトリクス、メインの総数）
	内蔵エフェクター		16
ローカルI/O	アナログ入力	マイク/ライン入力	64	48	32	-
			(バランス XLR、+48Vファンタム電源）
		入力感度	-60 ～ +15dBu			-
		アナログゲイン	+5 ～ +60dB、1dB ステップ			-
		パッド	-20dB アクティブパッド			-
		最大入力レベル	+30dBu (PAD in)			-
		入力インピーダンス	>4kΩ (Pad out)、>10kΩ (Pad in)			-
		マイク等価入力ノイズ	-127dB （150Ω ソース)			-
	デジタル入力	AES3	-			-
		サンプリングレート	-			-
	アナログ出力	ライン出力	32(バランスXLR)	24(バランスXLR)	16(バランスXLR)	-
		出力インピーダンス	<75Ω			-
		定格出力	+4dBu = 0dBの測定値			-
		最大出力レベル	+22dBu			-
		残留出力ノイズ	-92dBu (ミュート20～20kHz) -90dBu (ミュート20～40kHz)			-
	デジタル出力	AES3	-			-
		サンプリングレート	-			-
接続端子	GigaACE		2
	DX Link		4
	オプションカードスロット		3
	ME接続専用 48kHzポート		1
	ネットワークポート		2×RJ45
	ワードクロックI/O		2×BNC
	USB-A		-
	外部ディスプレイ		-
	ヘッドホン出力		1
システム XLR入力～XLR出力、20-20kHz、ミニマムゲイン、パッドなし	ダイナミックレンジ		110dB			-
	S/N		-92dB			-
	周波数レスポンス		20Hz ～ 30kHz +0/-0.8dB			-
	THD+N(アナログ入力から出力)		0.0015% @ +16dBu 出力、1kHz 0dB ゲイン			-
	ヘッドルーム		+18dB			-
	内部動作レベル		0dBu			-
	dBFS アライメント		+18dBu = 0dBFS (+22dBu ＠XLR 出力)			+18dBu = 0dBFS
	メーターキャリブレーション		0dB メーター= -18dBFS (+4dBu＠XLR出力)			0dB meter = -18dBFS
	メーターピークインジケーション		-3dBFS (+19dBu ＠XL出力)			-3dBFS
	サンプリングレート		96kHz +/- 20 PPM
	AD/DA コンバーター		24-bit Delta-Sigma
	レイテンシー		0.7 ms (MixRack XLR入力～ XLR出力、入力～ミックス)			-
			+ 5 サンプル、サーフェス～Mixrack (GigaACE) + 8サンプル、 DX32～Mixrack (DX Link)
電源			1（100V AC, 50/60Hz） ※リダンダントPSUはオプション			2（100V AC, 50/60Hz）
消費電力			最大300W (MPS16 V1 300W)* 最大250W (MPS16 V2 250W)* ※AC電源アダプターに消費電力を記載			最大90W(各電源)
寸法(W×H×D)			482.6×458×313mm 10U	482.6×369×313mm 8U	482.6×325×313mm 7U	482.6×176×355mm 10U
質量			約21kg	約17.5kg	約15kg	約12kg
